دليل إكسسوارات المصاعد: القطع الكهربائية والميكانيكية

إكسسوارات المصاعد ليست قطعاً ثانوية بالضرورة؛ فكثير منها يؤثر مباشرة في دقة التوقف، سلامة حركة الباب، وضوح التواصل مع الركاب، وسهولة أعمال الصيانة. وتشمل عادةً الحساسات والمفاتيح، أزرار التشغيل والشاشات، ملحقات الأبواب والكابينة، وأجزاء التوجيه والتزييت والخدمة.

عند اختيار قطع غيار المصاعد في الإمارات، لا يكفي الاعتماد على اسم الشركة المصنعة أو صورة القطعة. يجب مطابقة رقم الجزء، طريقة التركيب، الأبعاد، جهد التشغيل، نوع الإشارة، وبيئة الاستخدام. هذا مهم بشكل خاص في مشاريع الصيانة والتحديث التي تضم مصاعد من أعمار وموديلات متعددة.

ما الذي يُعد من إكسسوارات المصاعد؟

إكسسوارات المصاعد هي المكوّنات المساندة أو القابلة للاستبدال التي تساعد أنظمة المصعد الأساسية على العمل والتحكم والتواصل بأمان. وهي تختلف عن التجميعات الرئيسية الكبيرة مثل ماكينة الجر، وحدة التحكم الكاملة، أو هيكل الكابينة، لكنها قد تكون ضرورية لتشغيل هذه التجميعات بالشكل الصحيح.

يمكن تقسيمها عملياً إلى الفئات التالية:

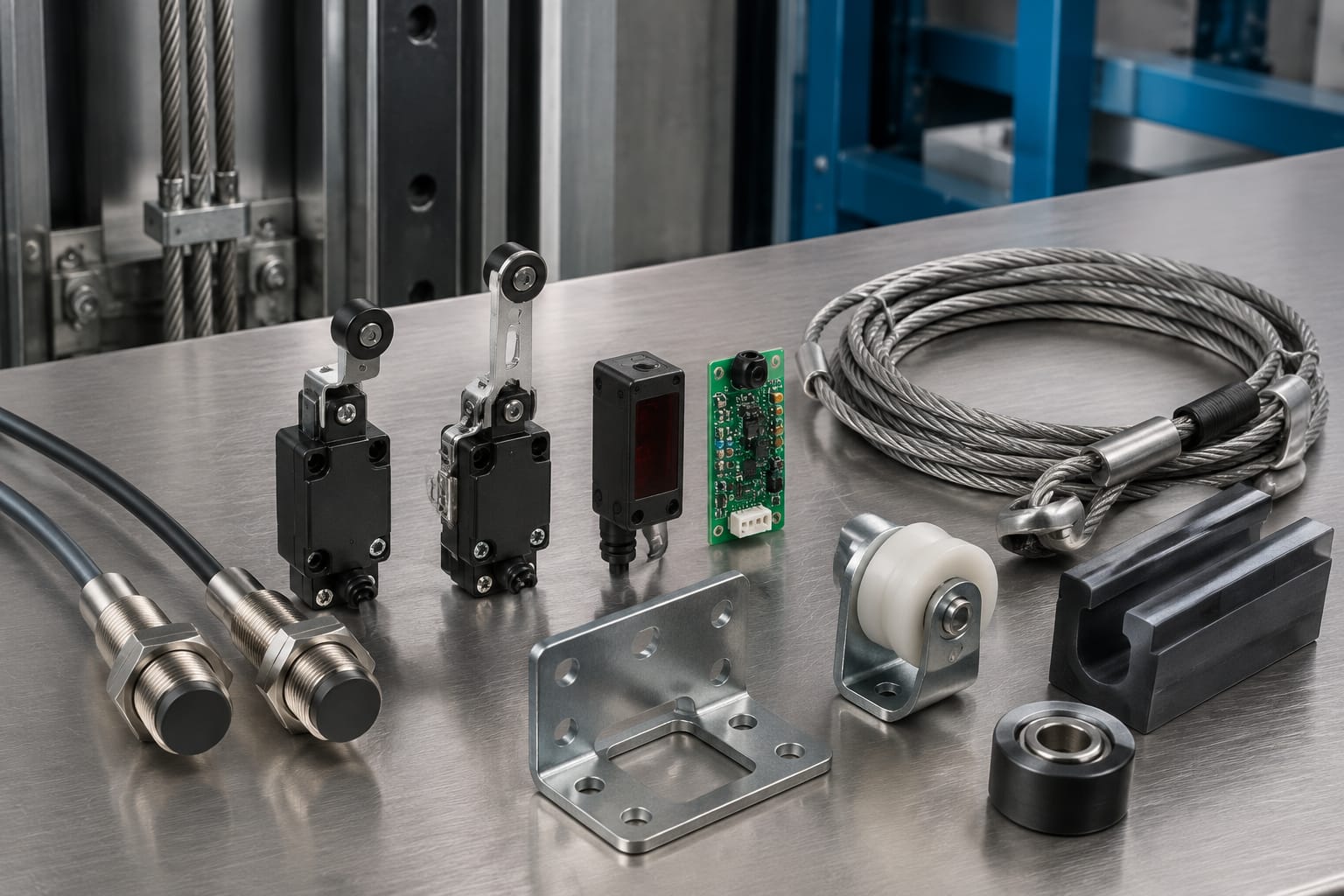

• قطع تحكم واستشعار، مثل مفاتيح التسوية، مفاتيح نهاية المشوار، حساسات السرعة، ومفاتيح الكشف عن الدوران.
• واجهات مستخدم واتصال، مثل أزرار الطوابق، مؤشرات الاتجاه، شاشات الطوابق، وحدات الإنذار والاتصال.
• ملحقات الأبواب، مثل البكرات، الأحزمة، مفاتيح التلامس، حساس الستارة الضوئية، وأجزاء التعشيق.
• ملحقات الكابينة، مثل مرايا المراقبة، الدرابزين، الإضاءة، مفاتيح التشغيل الخاصة، ولوحات المعلومات.
• قطع ميكانيكية للصيانة، مثل أحذية الدليل، الزيوت أو أنظمة التزييت، النوابض، المثبتات، وأدوات الضبط.
• مستلزمات خدمة تساعد الفني على الفحص والتشخيص والاستبدال، من دون أن تكون جزءاً دائماً من المصعد.

لا يعني وصف القطعة بأنها “إكسسوار” أنها عامة أو قابلة للتبديل بين جميع المصاعد. فبعض إكسسوارات المصاعد تكون خاصة بموديل محدد أو بلوحة تحكم أو مشغل باب بعينه.

المفاتيح والحساسات الكهربائية

الحساسات والمفاتيح الكهربائية تنقل معلومات التشغيل إلى وحدة التحكم أو إلى نظام الباب. وغالباً ما تكون صغيرة الحجم، لكن اختيار نوع غير مطابق قد يسبب أعطالاً متقطعة أو توقفاً غير دقيق أو رسائل خطأ يصعب تشخيصها.

مفاتيح التسوية وكشف موضع الكابينة

يستخدم نظام التحكم معلومات الموضع لتحديد وصول الكابينة إلى مستوى الطابق ودعم عملية التسوية. تختلف تقنيات الكشف بين الأنظمة، وقد تعتمد على مفاتيح ميكانيكية أو حساسات مغناطيسية أو حلول مرتبطة بتصميم محدد للمصعد.

عند توريد مفتاح تسوية، تحقّق من:

• اسم الشركة المصنعة ورقم القطعة المرجعي.
• نوع المشغل أو العنصر الذي يستشعره المفتاح.
• ترتيب نقاط التلامس، مثل NO أو NC أو التبديل بينهما.
• جهد التشغيل والتيار المقنن.
• شكل الحامل والمسافة المطلوبة بين الحساس وعنصر الكشف.
• طول الكابل أو نوع الموصل، إن كان مرفقاً.

على سبيل المثال، عند الحاجة إلى قطعة مرتبطة بتطبيق Otis، يمكن مراجعة مواصفات حساس ومفتاح تسوية قضيب السجائر لمصاعد Otis ومقارنتها بمرجع القطعة المطلوب قبل إدراجها في الطلب.

مفاتيح كشف الدوران والسرعة

تستخدم مفاتيح أو حساسات كشف الدوران لمتابعة حركة أجزاء دوارة في تطبيقات معينة. لا ينبغي افتراض أن أي مفتاح يحمل الوصف نفسه يؤدي المهمة ذاتها؛ إذ يختلف شكل الإشارة وطريقة التثبيت وموضع الاستشعار بين الأنظمة.

إذا كان الاستبدال متعلقاً بمصعد Mitsubishi، فراجع بيانات مفتاح كشف الدوران لقطع مصاعد Mitsubishi مقابل رقم الجزء الأصلي، وموضع التثبيت، ونوع التوصيل الكهربائي.

مفاتيح السلامة ونهاية المشوار

تعمل هذه المفاتيح ضمن دوائر التشغيل أو السلامة بحسب تصميم النظام. لذلك، لا يُنصح باستبدالها بقطعة “مشابهة شكلاً” قبل التحقق من خصائص نقاط التلامس والتصنيف الكهربائي وطريقة التعشيق الميكانيكي.

المفتاح الصحيح يجب أن يطابق الوظيفة المطلوبة، لا مجرد أبعاد القاعدة. أي اختلاف في ذراع التشغيل أو اتجاهه أو قوة التفعيل قد يمنع الفصل أو التوصيل في الموضع المطلوب.

الأزرار والشاشات وقطع الاتصال

هذه الفئة تشمل الأجزاء التي يتفاعل معها الراكب أو يستخدمها فريق الصيانة: أزرار النداء، أزرار لوحة التحكم داخل الكابينة، مؤشرات الطوابق، مؤشرات الاتجاه، أنظمة الإنذار، السماعات، والميكروفونات أو وحدات الاتصال.

أزرار النداء ولوحات الكابينة

زر المصعد ليس مجرد زر مضيء. ينبغي تحديد تصميمه ووظيفته وطريقة توصيله قبل الطلب، خصوصاً عندما تكون اللوحة القائمة جزءاً من تصميم معماري أو نظام تحكم مغلق.

افحص هذه النقاط:

• قطر الزر وشكل فتحة التثبيت.
• نوع الضغط: لحظي أو مزود بتثبيت، بحسب الوظيفة.
• لون الإضاءة ونوعها وجهدها.
• شكل الرموز أو أرقام الطوابق واللغة المستخدمة عليها.
• نوع الطرفيات أو القابس.
• توافقه مع بروتوكول أو لوحة تحكم المصعد، عند ارتباطه بنظام إلكتروني خاص.

في المباني ذات الاستخدام العام، من العملي أيضاً مراجعة حالة الرموز البارزة أو العناصر اللمسية، وتطابقها مع متطلبات المشروع أو مواصفاته المعتمدة. لا ينبغي تغيير تخطيط الأزرار أو وظائفها من دون مراجعة مسؤول النظام.

شاشات الطوابق ومؤشرات الاتجاه

قد تكون شاشة الطابق مستقلة أو مرتبطة بشبكة الاتصال داخل المصعد. وهنا تكون مطابقة الواجهة مهمة بقدر مطابقة التغذية الكهربائية. تشمل أسئلة التحقق ما يلي:

• هل هي شاشة داخل الكابينة أم مؤشر خارجي عند الطابق؟
• هل تعرض رقم الطابق فقط أم اتجاه الحركة وحالات الخدمة؟
• ما نوع الاتصال: أسلاك منفصلة، ناقل بيانات، أو لوحة خاصة؟
• ما أبعاد واجهة التركيب والعمق المتاح خلف اللوحة؟
• هل شكل العرض والألوان متناسقان مع باقي المصاعد في الموقع؟

استبدال شاشة قديمة بشاشة أحدث لا ينجح تلقائياً، حتى لو تقارب الجهد والمقاس. يجب التأكد من توافق الإشارات ومن برمجة النظام عند الحاجة.

الإنذار والاتصال

يجب فصل ملحقات الاتصال الخاصة بالكابينة عن أنظمة الطوارئ أو الاتصال في المبنى عند تقييم البديل. قد يتطلب النظام القائم نوعاً معيناً من التوصيل أو مصدر تغذية احتياطياً أو إعدادات خاصة بوحدة التحكم.

اطلب بيانات واضحة عن الموصلات، الجهد، وظيفة كل طرف، والتوافق المتوقع، ثم راجع مخطط التوصيلات المتاح للمصعد قبل تنفيذ التركيب.

إكسسوارات الأبواب والكابينة

باب المصعد من أكثر الأجزاء تعرضاً للاستخدام اليومي، لذا تتكرر الحاجة إلى بكرات وأحزمة ومفاتيح وأجهزة استشعار وملحقات ضبط. وفي الوقت نفسه، تعد الكابينة مساحة تشغيلية وتجهيزية تتطلب مكونات عملية ومتينة وسهلة الصيانة.

قطع مشغل الباب

تشمل ملحقات الباب عادةً البكرات، الأحزمة، الأدلة، النوابض، المفاتيح، أحذية الباب، عناصر التعشيق، وحساسات العائق. وتختلف هذه القطع بحسب نوع الباب ومشغل الباب وعدد الألواح واتجاه الفتح.

قبل طلب أي قطعة للباب، وثّق:

لا تعالج مشكلة ارتداد الباب أو إعادة فتحه بتبديل جزء واحد على افتراض أن الخلل ميكانيكي. قد ترتبط المشكلة بضبط المشغل، حساس العائق، تآكل البكرات، محاذاة الألواح، أو إشارة من دائرة التحكم.

الستائر الضوئية وحساسات العائق

وظيفة حساس العائق هي دعم الكشف عن وجود جسم في فتحة الباب وفق تصميم النظام. تختلف الستائر الضوئية في طولها، عدد الأشعة، طريقة التثبيت، الجهد، نوع الكابل، والمخارج الكهربائية.

للتحقق من البديل، قارن بين:

• ارتفاع منطقة الحماية الفعلية.
• مواقع ثقوب التثبيت.
• نوع الموصل وطول الكابل.
• جهد التغذية وإشارات الخرج.
• توافقه مع مشغل الباب أو لوحة التحكم.
• ما إذا كان يلزم تركيب وحدتي إرسال واستقبال أو وحدة متكاملة.

ملحقات الكابينة

تشمل الملحقات الشائعة داخل الكابينة الإضاءة، مراوح التهوية، الدرابزين، المرايا، واقيات الجدران، مفاتيح التحكم، ولوحات المعلومات. وعند التحديث، يجب التمييز بين تحسين المظهر وتغيير مكوّن قد يؤثر في الحمولة أو التهوية أو التوصيلات.

مثلاً، تغيير كسوة أو إضافة مرآة يتطلب معرفة طريقة التثبيت ووزن القطعة وسماكة الجدار الداخلي. أما استبدال الإضاءة أو المروحة فيتطلب التحقق من الجهد، القدرة، المقاس، ومسار التوصيل، وليس فقط لون الإضاءة أو شكل الإطار.

عناصر التوجيه والتزييت والقطع الميكانيكية

تشمل هذه الفئة أحذية الدليل وبطاناتها، أجزاء التزييت، المثبتات، النوابض، وبعض مكونات التوجيه المرتبطة بالكابينة أو الثقل الموازن. وهي تؤثر في سلاسة الحركة ومستوى الضوضاء ومعدل تآكل الأجزاء.

أحذية الدليل والبطانات

يجب تحديد ما إذا كان المطلوب حذاء دليل انزلاقياً أو بكرة دليل، ثم مطابقة مقاس السكة وطريقة تثبيت الحذاء وموضعه. لا يكفي قياس السكة فقط، إذ قد تختلف قاعدة التثبيت ومقدار الحركة المسموح به ونوع البطانة.

عند فحص القطعة، سجّل:

• عرض أو مقاس سكة الدليل.
• أبعاد القاعدة والمسافة بين فتحات التثبيت.
• نوع الحذاء أو البكرة.
• حالة البطانة أو سطح التلامس.
• اتجاه موضع التركيب على الشاسيه.
• أي رقم مصبوب أو محفور على الجزء القديم.

التزييت

نظام التزييت، سواء كان يدوياً أو أوتوماتيكياً بحسب التصميم، لا يعالج كل مصادر الاحتكاك. استخدام مادة غير مناسبة أو ضبط تغذية زائد قد يجمع الغبار والأوساخ، بينما نقص التزييت قد يزيد التآكل.

تحقق من توصية الشركة المصنعة للمصعد أو مكوّن الدليل قبل اختيار مادة التزييت أو أي ملحق خاص بها. كما ينبغي فحص مصدر المشكلة الفعلي: المحاذاة، حالة السكة، تآكل الحذاء، أو تسرب الزيت قد تكون عوامل منفصلة.

مثبتات وقطع ميكانيكية مساندة

المسامير والصواميل والواشرات والنوابض قد تبدو قياسية، لكنها ليست دائماً قابلة للاستبدال عشوائياً. يجب مطابقة القطر والخطوة والطول ودرجة المادة وطريقة القفل، خصوصاً في الأجزاء المعرضة للاهتزاز أو المرتبطة بتجميعة سلامة.

استخدم مرجع التجميعة أو المواصفة المعتمدة بدلاً من اختيار مثبت وفق القطر وحده.

إكسسوارات الصيانة والخدمة

تساعد ملحقات الصيانة فريق الخدمة على الفحص المنظم والتشخيص والاستبدال، لكنها لا تغني عن إجراءات العزل الكهربائي والتدريب المناسب واتباع تعليمات الشركة المصنعة.

من المستلزمات التي قد يحتاجها المقاول أو فريق الصيانة بحسب نطاق العمل:

• ملصقات أو بطاقات تعريف بديلة للمعدات واللوحات، عند توفر المرجع الصحيح.
• عناصر تنظيف مناسبة لأسطح التلامس والأجزاء الميكانيكية وفق تعليمات الاستخدام.
• موصلات وأطراف وكابلات مطابقة للمواصفات عند إصلاح توصيل متضرر.
• مفاتيح أو أدوات خاصة بالتجميعة عندما يطلبها تصميم الشركة المصنعة.
• قطع استهلاكية متكررة الاستبدال، مثل بعض البكرات أو البطانات أو المصابيح المتوافقة.

تجنب شراء أدوات أو كابلات “عامة” لاستخدامها في برمجة أو تشخيص نظام محدد ما لم يكن توافقها موثقاً. بعض الأنظمة تستخدم واجهات أو إعدادات مخصصة، وقد يؤدي التوصيل غير الصحيح إلى فقدان الإعدادات أو تعطيل التواصل مع اللوحة.

وفي المنشآت التي تضم سلالم متحركة إلى جانب المصاعد، يجب عدم خلط قطع النظامين رغم تشابه بعض المسميات. فمثال ذلك مفتاح انقطاع سلسلة السلم المتحرك من Otis؛ هو جزء مخصص لتطبيق السلم المتحرك ولا يُعامل كبديل لمفتاح مصعد يحمل وظيفة مختلفة.

تحقق من الموديل والأبعاد والتصنيفات

أفضل طلب لقطع غيار المصاعد يبدأ ببيانات فنية منظمة، لا باسم عام مثل “حساس باب” أو “زر طابق”. كلما كانت معلومات الطلب أوضح، انخفض احتمال استلام قطعة غير متوافقة.

استخدم القائمة التالية قبل اعتماد الطلب:

1. سجّل الشركة المصنعة للمصعد، موديله، وسنة التركيب إن كانت متاحة.
2. التقط صوراً واضحة للقطعة من الأمام والخلف، بما في ذلك الملصقات والأرقام.
3. دوّن رقم الجزء الأصلي ورقم أي تجميعة مرتبطة به.
4. قس الأبعاد المهمة باستخدام وحدة قياس محددة: الطول، العرض، القطر، المسافة بين الثقوب، وعمق التركيب.
5. تحقق من جهد التغذية، التيار المقنن، ونوع نقاط التلامس أو الإشارة للقطع الكهربائية.
6. حدّد نوع القابس، عدد الأطراف، وترتيب الأسلاك عند وجود كابل.
7. وضّح جهة التركيب وحالة الجزء: يمين أو يسار، علوي أو سفلي، داخل الكابينة أو في بئر المصعد.
8. راجع سبب الاستبدال، لأن تشخيص العطل يساعد في تجنب تغيير جزء سليم.

في مشاريع التحديث، أضف بيانات لوحة التحكم ومشغل الباب القائمين. فالمصعد قد يحمل اسم علامة تجارية معينة، بينما تكون بعض التجميعات أو القطع الداخلية من مورد مختلف.

تجنب أخطاء التوافق والطلب

أكثر أخطاء الشراء شيوعاً هو الاعتماد على التشابه البصري. قد تبدو قطعتان متطابقتين في الصور، لكن الفرق في ترتيب طرف كهربائي أو قطر محور أو اتجاه حامل يمكن أن يمنع التركيب أو يسبب عطلاً لاحقاً.

أخطاء متكررة

• طلب القطعة بحسب اسم العلامة فقط من دون رقم جزء أو موديل.
• تجاهل اختلاف الجهد أو نوع الإشارة بين نسختين متشابهتين.
• عدم قياس نقاط التثبيت أو عمق التركيب.
• الخلط بين قطعة خاصة بالمصعد وقطعة خاصة بالسلم المتحرك.
• استبدال حساس أو مفتاح سلامة بقطعة لا تطابق ترتيب التلامس.
• اختيار جزء ميكانيكي وفق الصورة من دون تحديد الاتجاه أو نوع الباب.
• طلب كمية كبيرة قبل اختبار التوافق على عينة أو مراجعة البيانات الفنية.
• عدم توثيق سبب العطل، ما يؤدي إلى استبدال قطعة سليمة وترك السبب الحقيقي دون معالجة.

طريقة عملية لتقليل أخطاء التوريد

أنشئ نموذج طلب داخلياً يتضمن: اسم الموقع أو المشروع، نوع المعدات، رقم الجزء، الصور، الأبعاد، الجهد، الموصل، الكمية، ودرجة أولوية التوريد. يساعد ذلك فريق المشتريات والمورد والفني الميداني على مراجعة المرجع نفسه.

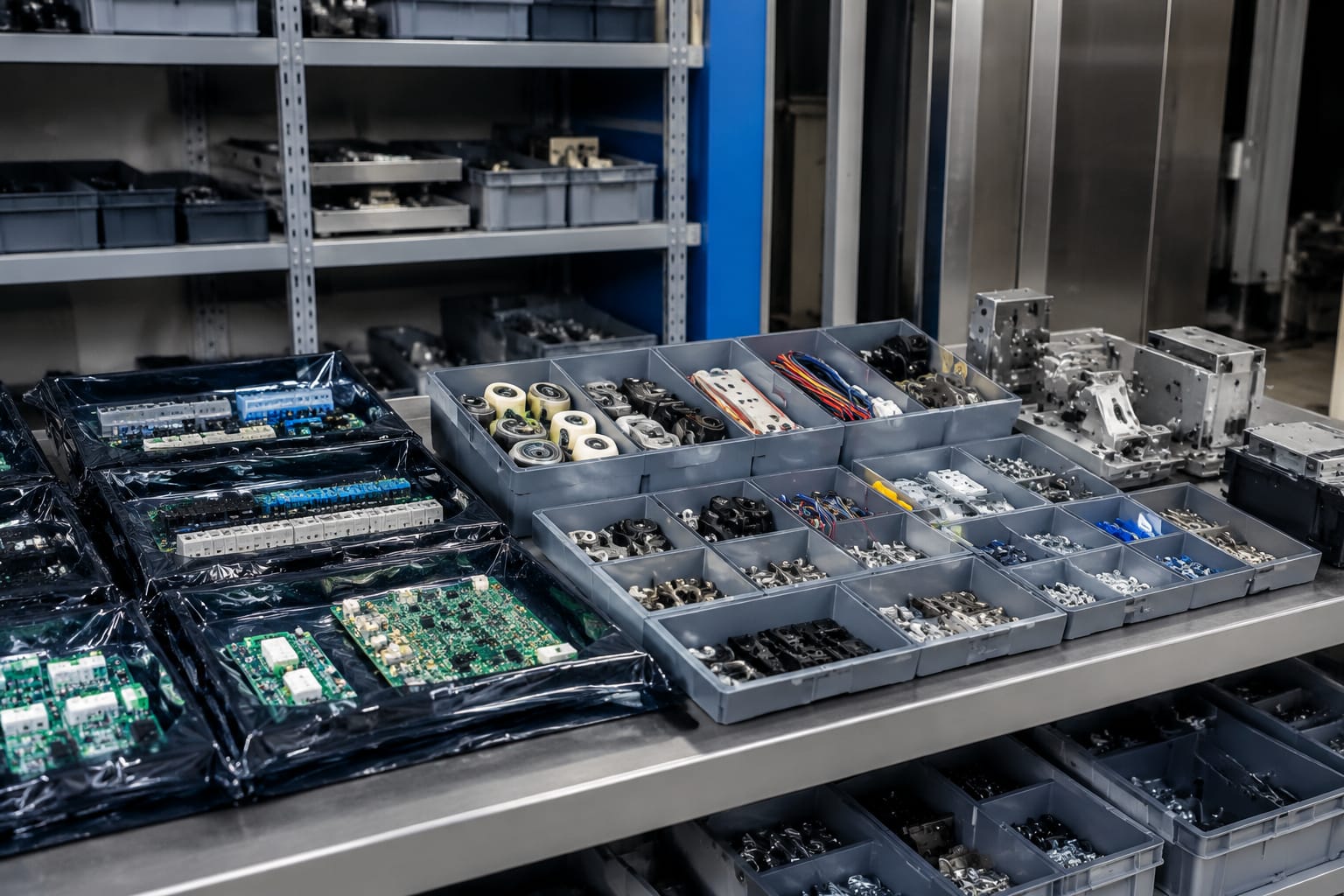

للمستوردين والموزعين، من المفيد أيضاً فصل المخزون إلى قطع عامة الاستخدام وقطع مرتبطة بماركة أو موديل محدد. فالتخزين العشوائي للقطع المتشابهة قد يؤدي إلى خلط نسخ مختلفة من المنتج عند إعادة التوريد.

أسئلة شائعة

هل يمكن استخدام إكسسوارات عامة بدلاً من القطع الأصلية؟

قد يكون ذلك ممكناً فقط عندما تتطابق الوظيفة والأبعاد والتصنيفات الكهربائية وطريقة التثبيت والتوافق التشغيلي. لا تفترض التوافق بسبب تشابه الشكل أو الوصف التجاري، خصوصاً في دوائر السلامة والتحكم.

ما أهم المعلومات التي يجب إرسالها عند طلب حساس مصعد؟

أرسل رقم الجزء، صور الملصق والقطعة، جهد التشغيل، نوع الإشارة أو نقاط التلامس، نوع الموصل، الأبعاد، واسم الموديل أو التجميعة التي رُكّبت فيها القطعة. هذه المعلومات أهم من اسم الحساس العام.

متى يكون تغيير الإكسسوار جزءاً من تحديث المصعد؟

يكون ذلك عند استبدال واجهات الكابينة، مؤشرات الطوابق، أنظمة الاتصال، ملحقات الأبواب، أو مكونات أخرى بهدف تحسين الوظائف أو التكامل مع النظام الجديد. يجب تقييم توافقها مع لوحة التحكم والتوصيلات والتصميم الحالي قبل تنفيذ التحديث.

اختيار إكسسوارات المصاعد بصورة صحيحة يبدأ بتحديد وظيفة القطعة ثم مطابقة مرجعها وأبعادها وتصنيفاتها، وليس بالبحث عن أقرب شكل متاح. تستطيع فرق الصيانة والمشتريات تجهيز قائمة تحقق لكل قطعة مطلوبة، ثم مقارنة البيانات الفنية قبل اعتماد التوريد. وتوفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM، لذا يفيد تقديم بيانات القطعة الكاملة عند تقييم خيارات التوريد.
