دليل buffer lift: الأنواع والفحص والاستبدال الآمن

يُعد buffer lift، أو مخمد نهاية المشوار في المصعد، جزءاً أساسياً من منظومة الحماية داخل حفرة البئر. وظيفته امتصاص طاقة الاصطدام إذا تجاوزت الكبينة أو الثقل الموازن أدنى نقطة حركة مسموحة، بحيث يحد من التباطؤ والصدمات التي قد تتعرض لها المعدات والركاب.

لا يمكن اختيار المخمد بالاعتماد على شكله أو قطره فقط. يجب مطابقة نوعه، شوطه، سرعته الاسمية، الحمل أو الكتلة المصممة، أبعاد التثبيت، وحالة مفتاح المخمد الكهربائي إن وجد. في المباني عالية الارتفاع أو المصاعد ذات السرعات الأعلى، تصبح هذه المطابقة أكثر حساسية لأن طاقة الحركة ترتفع بصورة كبيرة.

ما وظيفة مخمد نهاية المشوار في المصعد؟

يوضع مخمد المصعد في حفرة البئر أسفل مسار الكبينة أو الثقل الموازن. وهو خط دفاع ميكانيكي أخير عند وصول أحدهما إلى نهاية المشوار بصورة غير طبيعية، مثل تعطل نظام الإيقاف، أو تجاوز حدود الحركة، أو حدوث خطأ أثناء أعمال الصيانة والضبط.

لا يحل مخمد نهاية المشوار محل منظمات السرعة، مفاتيح النهاية، فرامل آلة الجر، أو أجهزة الأمان الأخرى. تعمل هذه العناصر ضمن طبقات حماية متتابعة؛ والمخمد مصمم للتعامل مع حالة وصول غير مقصودة إلى الحد السفلي، وليس للاستخدام المتكرر ضمن التشغيل العادي.

عادةً ما توجد مخمدات في موضعين:

• أسفل مسار الكبينة لحماية الكبينة.
• أسفل مسار الثقل الموازن لحماية الثقل الموازن، عندما يقتضي تصميم المصعد ذلك.

قد يختلف المخمد المخصص للكابينة عن المخمد المخصص للثقل الموازن حتى في المصعد نفسه، بسبب اختلاف الكتلة المقابلة وظروف الحركة. لذلك لا ينبغي افتراض أن القطعتين قابلتان للتبديل لمجرد تشابه المقاس الخارجي.

المخمدات الزيتية مقابل المخمدات الزنبركية

النوعان الرئيسيان هما المخمد الزنبركي والمخمد الزيتي. الاختيار ليس تفضيلاً عاماً بين نوعين؛ بل يرتبط بسرعـة المصعد، وطاقة الاصطدام المتوقعة، ومتطلبات التصميم والكود المعمول به للمشروع.

المخمد الزنبركي

يعتمد المخمد الزنبركي على انضغاط نابض فولاذي أو مجموعة نوابض عند ملامسة صفيحة الكبينة أو الثقل الموازن له. وهو حل ميكانيكي بسيط نسبياً، لكنه لا يبدد الطاقة بالطريقة نفسها التي يعمل بها المخمد الزيتي؛ إذ يمكن أن يعيد النابض جزءاً من الطاقة على شكل ارتداد.

عند فحص مخمد زنبركي، ركز على الآتي:

• استقامة النابض وعدم وجود ميل أو انبعاج.
• عدم وجود كسر، تشقق، أو تباعد غير طبيعي في لفات النابض.
• سلامة الطلاء وغياب التآكل العميق، خصوصاً في بيئة حفرة رطبة.
• تثبيت القاعدة بالمسامير أو بمسامير التثبيت في الأرضية.
• تطابق ارتفاعه الحر مع البيانات أو الرسومات المعتمدة للمصعد.
• سلامة صفيحة التلامس العلوية وعدم وجود تشوهات.

لا تُستخدم طبقات طلاء أو إصلاحات لحام لتغطية تلف نابض أو قاعدة متضررة من دون اعتماد هندسي واضح. قد يخفي ذلك عيباً ميكانيكياً مؤثراً في قدرة المخمد على العمل.

المخمد الزيتي

يستعمل المخمد الزيتي أسطوانة مملوءة بزيت هيدروليكي وساق مكبس. عندما تضغط الكبينة أو الثقل الموازن المخمد، يتحرك الزيت عبر مسارات داخلية مصممة للتحكم في التباطؤ. لهذا السبب، تكون حالة الزيت، الأختام، وسطح ساق المكبس عوامل تشغيلية وليست تفاصيل تجميلية.

عند الحاجة إلى مكوّن من هذا النوع، يمكن مراجعة مخمدات المصاعد الزيتية الهيدروليكية مع التحقق من بيانات القطعة الفعلية قبل الشراء أو التركيب.

أبرز القيود التي يجب الانتباه إليها في المخمد الزيتي:

• نقص الزيت أو تسربه قد يغيّر خصائص التباطؤ.
• الصدأ أو الخدوش على ساق المكبس قد يتلفان الأختام ويزيدان التسرب.
• تلوث الزيت قد يشير إلى دخول رطوبة أو تآكل داخلي.
• التخزين أو العمل في ظروف حرارية غير مناسبة قد يؤثر في سلوك السائل، لذلك تُراجع تعليمات المصنع.
• لا يُفترض أن أي مخمد هيدروليكي مماثل في القطر أو الطول يحقق السعة نفسها.

تطبيقات الكبينة والثقل الموازن

يعمل مخمد الكبينة تحت منطقة حركة الكبينة، بينما يعمل مخمد الثقل الموازن في موضع يتوافق مع مسار الثقل الموازن. تختلف أحمال التشغيل بينهما، كما قد تختلف طريقة ترتيب المخمدات وعددها ومواضع قواعدها بحسب تصميم البئر ونظام التعليق.

قبل استبدال أي مخمد، حدّد بوضوح هل القطعة تخص:

• الكبينة أم الثقل الموازن.
• مصعد ركاب أم بضائع أم خدمة.
• نظام جر تقليدي أم ترتيب خاص ضمن مشروع تحديث.
• مخمداً مفرداً أم زوجاً من المخمدات.
• نظاماً يتطلب مفتاح مخمد مدمجاً أو منفصلاً.

من الأخطاء الشائعة نقل مخمد من موضع الثقل الموازن إلى موضع الكبينة، أو العكس، بسبب تطابق المظهر الخارجي. لا يثبت التوافق إلا بمراجعة السعة والبيانات الفنية والرسومات المعتمدة.

في أعمال التحديث، يجب أيضاً التحقق مما إذا تغيرت كتلة الكبينة، الحمولة المقننة، نظام التعليق، أو الثقل الموازن. تغيير أي من هذه العناصر قد يجعل المخمد الموجود غير مناسب للحالة الجديدة، حتى إن كان صالحاً ظاهرياً.

اعتبارات الشوط والسرعة والحمل

تعتمد قدرة المخمد على امتصاص الطاقة على ثلاثة عوامل رئيسية: الشوط الفعال، السرعة الاسمية، والكتلة أو الحمل الذي صُمم له. ترتفع طاقة الجسم المتحرك مع مربع السرعة، ولذلك لا يمكن التعامل مع زيادة بسيطة في سرعة المصعد على أنها تعديل بسيط في اختيار المخمد.

الشوط الفعال

الشوط هو المسافة التي يتحركها المخمد من وضعه الحر حتى الانضغاط المحدد. لا تخلط بين الارتفاع الكلي للمخمد وبين شوطه الفعال؛ فقد يكون ارتفاع القطعة متضمناً القاعدة، الجسم، وصفيحة التلامس.

يجب تأكيد ما يلي:

• ارتفاع المخمد في وضعه غير المضغوط.
• شوط الضغط الاسمي.
• الخلوص المتاح أسفل الكبينة أو الثقل الموازن.
• أبعاد حفرة البئر وموقع القواعد.
• عدم وجود عوائق تمنع الانضغاط الكامل ضمن المسار المصمم.

تركيب مخمد أطول من المطلوب قد يقلل الخلوص الضروري، بينما المخمد الأقصر قد لا يلتقط الكبينة أو الثقل الموازن عند النقطة الصحيحة.

السرعة الاسمية

لا تعتمد على سرعة تقريبية أو على عدد طوابق المبنى لتحديد المخمد. راجع لوحة بيانات المصعد، وثائق التحكم، أو ملفات المشروع لمعرفة السرعة الاسمية المعتمدة. تتطلب السرعات الأعلى عادةً حلولاً قادرة على إدارة طاقة أكبر وعلى تباطؤ مضبوط وفق مواصفات النظام.

عند عدم توفر بيانات موثقة، لا يُنصح بتخمين التصنيف. اجمع بيانات المصعد أولاً، بما فيها السرعة، الحمولة، نوع نظام الجر، وتفاصيل الكبينة والثقل الموازن، ثم قارنها مع كتالوج الشركة المصنعة أو وثائق المصعد.

الحمل والكتلة

في سياق المخمد، لا تعني كلمة “الحمل” فقط الحمولة التي يحملها الركاب أو البضائع. المهم هو الكتلة التي قد تلامس المخمد في حالة نهاية المشوار، مع تأثير مكونات الكبينة أو الثقل الموازن ذات الصلة.

لذلك ينبغي التحقق من:

• كتلة الكبينة الفارغة.
• الحمولة المقننة للمصعد عند الاقتضاء.
• كتلة الثقل الموازن وتكوينه.
• أي تعديلات أضيفت إلى الكبينة، مثل كسوات ثقيلة أو تجهيزات خاصة.
• نطاق الكتلة الذي صُمم المخمد لتغطيته.

المخمد لا يصبح مناسباً تلقائياً لمجرد أن تصنيفه أعلى. التوافق يتطلب أيضاً مطابقة الهندسة، الشوط، سرعة التطبيق، وطريقة التثبيت.

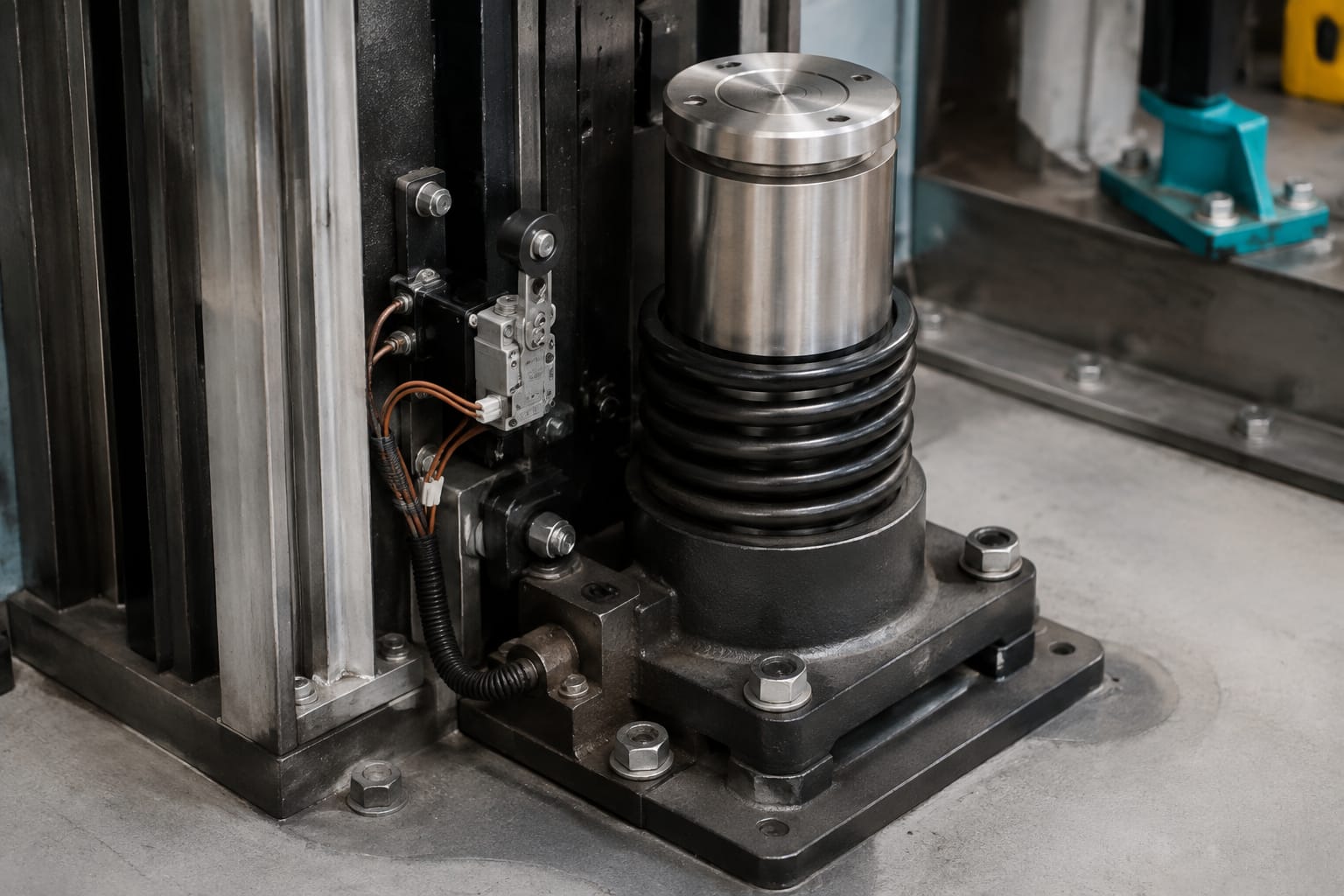

مفاتيح المخمد والإثبات الكهربائي

تتضمن بعض أنظمة المخمدات مفتاحاً كهربائياً، ويشار إليه أحياناً بمفتاح مخمد المصعد. يراقب المفتاح حالة المخمد، مثل خروجه من وضعه الطبيعي أو بقائه مضغوطاً، ويرسل إشارة إلى دائرة الأمان أو التحكم بحسب تصميم النظام.

الهدف من المفتاح ليس قياس قوة الاصطدام. دوره هو إثبات حالة ميكانيكية مرتبطة بالمخمد بحيث لا تستأنف المنظومة العمل في وضع غير آمن أو قبل إعادة المخمد إلى حالته الصحيحة حسب التصميم.

عند فحص المفتاح، تحقق من:

• توافق نوع المفتاح وترتيب نقاط التلامس مع المخطط الكهربائي.
• عمل الذراع أو المشغّل الميكانيكي بحرية ومن دون احتكاك.
• سلامة الكابل، الغلاف، نقاط الدخول، والأطراف.
• عدم تعرض المفتاح أو الحامل للصدمات أو التآكل.
• صحة وضعية التشغيل وإعادة الضبط بعد صيانة المخمد.
• مطابقة اختبار الاستمرارية لدائرة الأمان كما توضح مخططات المصعد.

تتوفر مفاتيح مخمد المصعد لطرازات 3300 و3600 عندما يكون رقم الطراز وتكوين التثبيت متوافقين، لكن الرقم وحده لا يكفي دائماً. يجب مطابقة الجهد، ترتيب نقاط التلامس، الحامل، وموضع التشغيل.

وفي التطبيقات التي تتطلب قطعة مرتبطة بتصميم Mitsubishi، من المهم التحقق من المرجع الفني وتفاصيل التركيب قبل اعتماد مفتاح مخمد Mitsubishi للمصاعد.

لا تتجاوز مفتاح المخمد مؤقتاً لتشغيل المصعد، ولا تعتمد على الجسر الكهربائي كحل تشخيصي ميداني دائم. قد يخفي التجاوز حالة ميكانيكية أو كهربائية تحتاج إلى تصحيح.

فحص التسرب والتآكل والأضرار

ينبغي أن يكون فحص مخمدات نهاية المشوار جزءاً من برنامج الصيانة الوقائية، مع الالتزام بتعليمات الشركة المصنعة وإجراءات السلامة المعتمدة في الموقع. لا يكفي النظر إلى المخمد من مستوى باب الحفرة؛ يجب فحصه مع تأمين منطقة العمل ومنع حركة المصعد غير المقصودة.

علامات تستدعي إيقاف التقييم الروتيني وإجراء فحص أعمق

في المخمدات الزيتية، تشمل العلامات المهمة:

• وجود زيت متجمع حول القاعدة أو على أرضية الحفرة.
• بلل متكرر عند الأختام أو على ساق المكبس.
• انخفاض واضح في مستوى الزيت، إن كان يمكن التحقق منه وفق تصميم القطعة.
• خدوش، تنقر، أو صدأ في السطح المتحرك للساق.
• انحراف جسم المخمد أو صفيحة التلامس.
• بقاء المخمد مضغوطاً أو عدم عودته كما هو متوقع.

وفي المخمدات الزنبركية، راقب:

• كسر أو تشقق في النابض أو القاعدة.
• انضغاط دائم أو اختلاف ملحوظ في الارتفاع بين مخمدين متماثلين.
• تآكل يقلل من مقطع المعدن.
• انحراف صفيحة التلامس أو عدم تمركزها.
• ارتخاء مسامير التثبيت أو تلف خرسانة القاعدة.

تكون حفرة المصعد بيئة معرضة للرطوبة، الغبار، مخلفات البناء، والزيوت. تنظيف المنطقة ضروري، لكنه لا ينبغي أن يتحول إلى إخفاء دليل التسرب. وثّق موضع الزيت أو الضرر قبل التنظيف، ثم حدد مصدره بدقة.

التعرف إلى قطعة الاستبدال وتركيبها

ابدأ التعرف إلى مخمد البديل من لوحة البيانات أو الوسم الموجود على القطعة القديمة إن كان واضحاً. صوّر البيانات ودوّنها، ولا تكتفِ باسم عام مثل “buffer lift زيت” أو “مخمد زنبركي”.

قائمة البيانات المطلوبة لطلب أو اعتماد قطعة بديلة تشمل:

• الشركة المصنعة ورقم الجزء أو رقم الطراز.
• نوع المخمد: زيتي أو زنبركي.
• تطبيقه: كبينة أو ثقل موازن.
• السرعة الاسمية ونطاق الكتلة أو الحمولة المرتبط به.
• الشوط والارتفاع الكلي.
• قطر القاعدة، نمط فتحات التثبيت، وأبعاد مسامير الربط.
• أبعاد صفيحة التلامس وارتفاعها.
• وجود مفتاح كهربائي أو حامل خاص للمفتاح.
• صور واضحة للوحة البيانات، القاعدة، الجزء العلوي، والتوصيلات.
• أي بيانات من رسومات حفرة البئر أو ملف المصعد.

أخطاء شائعة عند الاستبدال

• مطابقة القطر والارتفاع فقط من دون مراجعة التصنيف.
• استبدال المخمد الزيتي بزنبركي أو العكس من دون مراجعة تصميم المصعد.
• نقل مفتاح قديم إلى مخمد جديد مع اختلاف موضع التفعيل.
• تركيب القطعة على قاعدة متآكلة أو متشققة من دون معالجة معتمدة.
• إعادة استخدام مثبتات متضررة أو غير مطابقة.
• ملء مخمد زيتي بسائل غير محدد من الشركة المصنعة.
• تجاهل اختلاف ارتفاع المخمد وتأثيره في الخلوص النهائي.

يجب تنفيذ التركيب بواسطة فنيين مؤهلين ووفق إجراءات العزل وتأمين الكبينة المعتمدة. تُركّب القاعدة على سطح مستوٍ ومناسب، وتُشد المثبتات وفق متطلبات الشركة المصنعة أو وثائق المشروع. بعد التركيب، ينبغي التأكد من استقامة المخمد وتمركز نقطة التلامس معه.

بالنسبة للمشترين من المقاولين والموزعين وفرق التوريد، تساعد مطابقة الصور والأبعاد ورقم القطعة مع البيانات الفنية على تقليل احتمال طلب جزء غير متوافق. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات الأصلية، لكن قرار التوافق النهائي يجب أن يبقى مبنياً على بيانات المصعد والقطعة المطلوبة.

فحص واختبار ما بعد الصيانة

بعد الاستبدال أو إصلاح أي جزء مرتبط بالمخمد، لا يقتصر الإجراء على إعادة تشغيل المصعد. يلزم فحص ميكانيكي وكهربائي منظم قبل إعادة الوحدة إلى الخدمة، وفق تعليمات الشركة المصنعة والكود وإجراءات الموقع.

تشمل قائمة التحقق العملية:

1. تأكيد تثبيت المخمد في الموضع والاتجاه الصحيحين.
2. مراجعة ارتفاعه وشوطه والخلوص بينه وبين الكبينة أو الثقل الموازن.
3. فحص القاعدة والمسامير والحامل للتأكد من عدم وجود حركة أو تشوه.
4. التأكد من نظافة ساق المكبس في المخمد الزيتي وخلوها من التسرب الظاهر.
5. فحص مفتاح المخمد وتوصيلاته ومطابقة حالته مع مخطط دائرة الأمان.
6. التحقق من أن المخمد، إن كان مزوداً بوضع إعادة ضبط أو عودة، في وضع التشغيل الصحيح.
7. تنفيذ اختبارات التشغيل والوظائف المطلوبة بإشراف جهة مؤهلة وضمن الإجراء المعتمد للمصعد.
8. توثيق رقم القطعة، تاريخ العمل، الملاحظات، وأي قياسات أو نتائج اختبار مطلوبة.

لا ينبغي إجراء اختبار اصطدام فعلي أو تعريض المخمد لانضغاط كامل إلا إذا كان ذلك منصوصاً عليه ضمن إجراءات الشركة المصنعة والكود وخطة الاختبار المعتمدة. الاختبار غير المنضبط قد يعرّض العاملين والمعدات للخطر أو يسبب ضرراً لا يظهر فوراً.

أسئلة شائعة

هل يمكن إصلاح مخمد المصعد الزيتي بدلاً من استبداله؟

يعتمد ذلك على تصميم المخمد وتعليمات الشركة المصنعة ونوع العطل. قد تكون بعض أعمال الصيانة محددة، لكن التسرب، تلف ساق المكبس، فقدان البيانات، أو عدم القدرة على إثبات الحالة الفنية قد يجعل الاستبدال الخيار الأنسب. لا تفترض أن تغيير الزيت أو الأختام يعيد المخمد تلقائياً إلى مواصفاته الأصلية.

هل كل المخمدات الزيتية قابلة للتبادل؟

لا. حتى لو تشابه الشكل الخارجي، قد تختلف السرعة المصممة، نطاق الكتلة، الشوط، الارتفاع، القاعدة، موضع مفتاح المخمد، وخصائص التباطؤ. يجب التحقق من المواصفات كاملة.

متى يجب تغيير مفتاح المخمد؟

يُستبدل المفتاح عند وجود تلف ميكانيكي، فشل في اختبار الدائرة، تآكل في التوصيلات، عدم اتساق في التفعيل، أو عدم توافقه مع المخمد البديل. افحص أيضاً الحامل وموضع المشغّل، لأن الخلل قد يكون في التركيب وليس في المفتاح نفسه.

هل تسرب بسيط من الزيت مقبول؟

أي أثر متكرر للزيت يستحق التحقيق. قد يكون المصدر مخمداً أو معدة أخرى في الحفرة، لكن لا ينبغي اعتباره أمراً طبيعياً قبل تحديد السبب وتقييم أثره في وظيفة المخمد.

اختيار buffer lift الصحيح يبدأ بجمع بيانات موثقة عن المصعد والمخمد الموجود، ثم مطابقة التصنيف والأبعاد وخصائص المفتاح، وأخيراً تنفيذ فحص ما بعد التركيب. احتفظ بصور لوحة البيانات وقياسات القطعة وسجل الصيانة مع طلب التوريد لتسهيل التحقق الفني قبل اعتماد البديل.
