دليل لوحة أزرار المصعد: الفرق بين COP وLOP واختيار المكونات

لوحة أزرار المصعد ليست قطعة موحدة يمكن استبدالها بالاعتماد على الشكل فقط. فهي تضم واجهة المستخدم، والإشارات المرئية والصوتية، والتوصيلات، وأحياناً لوحات إلكترونية مرتبطة مباشرة بوحدة تحكم المصعد. لذلك يبدأ الاختيار الصحيح بتحديد موقع اللوحة ووظيفتها: هل هي لوحة تشغيل داخل الكابينة أم لوحة استدعاء عند الطابق؟

بالنسبة لمقاولي الصيانة وشركات التحديث والمشترين بالجملة في الإمارات، فإن مطابقة رقم القطعة وحدها قد لا تكفي. يجب التحقق من أبعاد الواجهة، ونمط تثبيت الزر، وجهد التغذية، وتخطيط الأرجل أو الموصلات، وبروتوكول الاتصال إن كانت اللوحة ذكية. هذه الخطوات تقلل أخطاء التركيب، وتساعد على الحفاظ على تشغيل المصعد وسلامة مستخدميه.

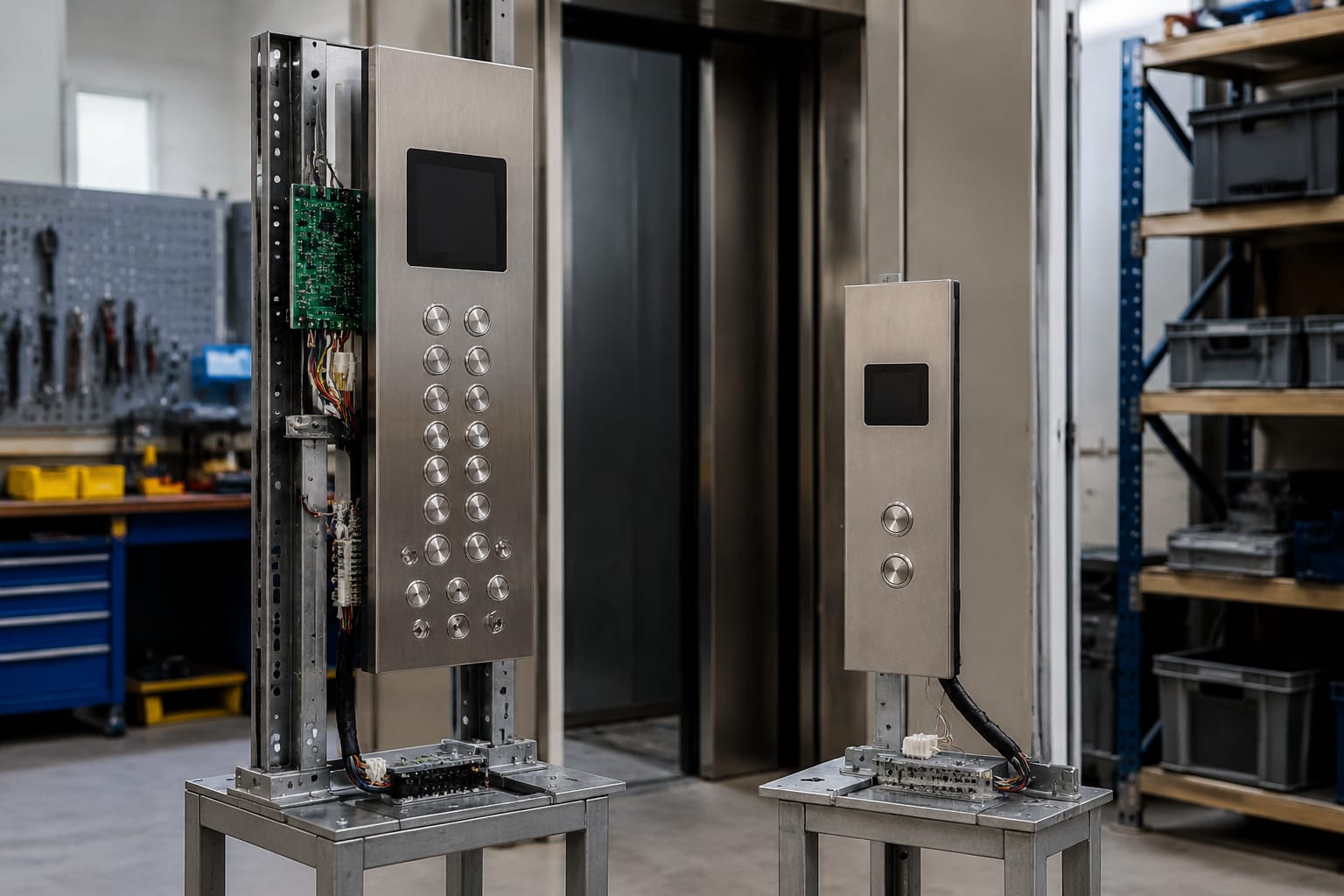

شرح COP وLOP: ما الفرق بين لوحتي تشغيل المصعد؟

يشير اختصار COP إلى Car Operating Panel، أي لوحة تشغيل الكابينة. توجد داخل المصعد، وتمكّن الراكب من اختيار الطابق وتشغيل وظائف مثل فتح الباب وإغلاقه والإنذار والاتصال أو التشغيل المقيّد عند توفره.

أما LOP فهو Landing Operating Panel، أي لوحة التشغيل أو الاستدعاء عند الطابق. وظيفتها الأساسية تسجيل طلب الصعود أو النزول من خارج الكابينة، ثم إظهار حالة الاستجابة أو موضع المصعد، حسب تصميم النظام.

لا يعني هذا أن جميع لوحات COP متشابهة أو أن كل لوحات LOP بسيطة. ففي الأبراج والفنادق والمستشفيات والمجمعات التجارية قد تشمل لوحة الاستدعاء قارئ بطاقة أو شاشة LCD أو واجهة توجيه للوجهة. كما قد تحتوي لوحة المقصورة على أزرار مخصصة لطوابق مقيدة أو خدمة الإطفاء أو التشغيل المستقل، وفق تكوين النظام المعتمد.

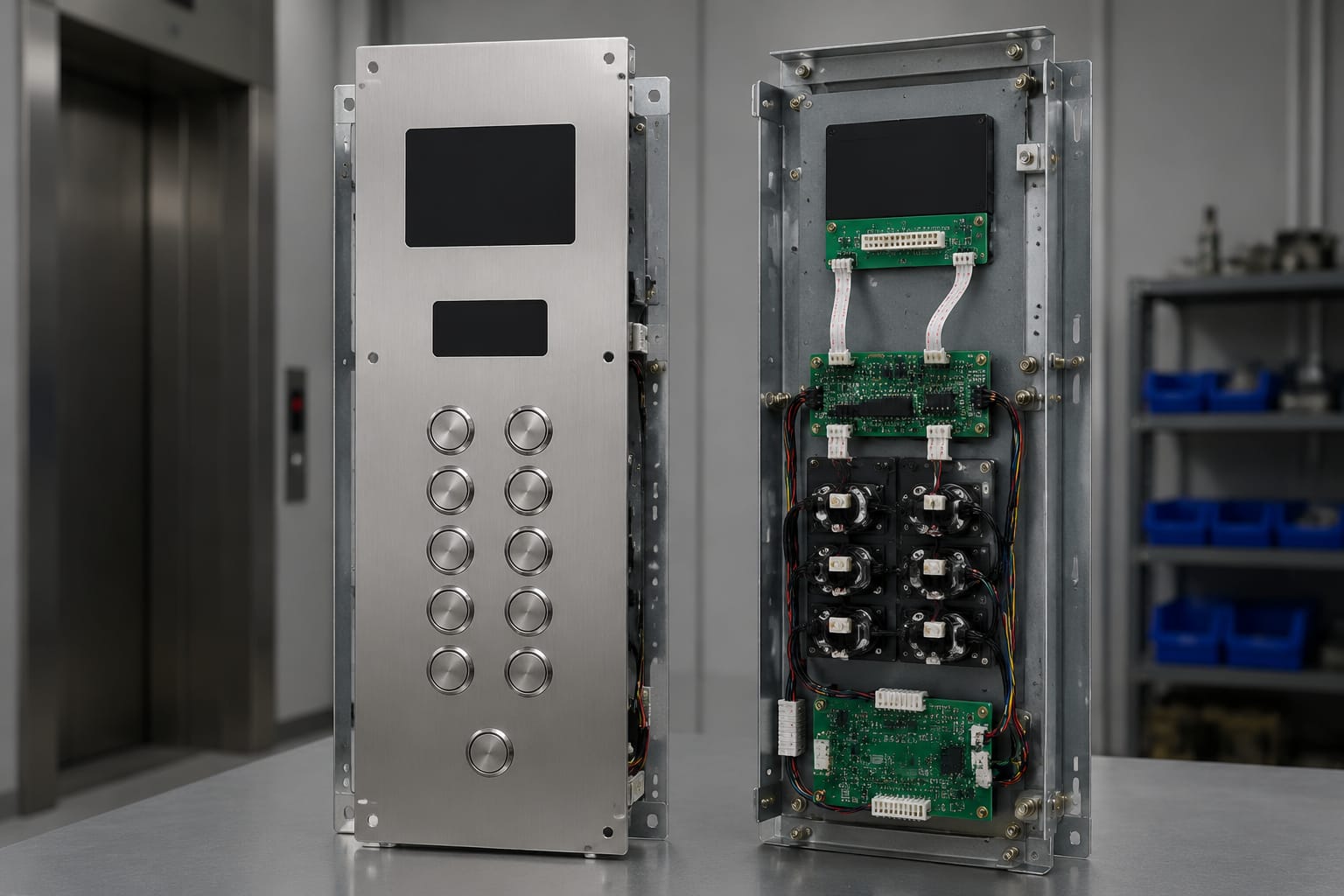

الأجزاء داخل لوحة أزرار المصعد

تتكون elevator button panel عادة من مجموعة ميكانيكية وكهربائية وإلكترونية تعمل كوحدة واحدة. عند طلب قطعة بديلة، من الأفضل تحديد الجزء المعطّل بدقة بدلاً من افتراض ضرورة تغيير اللوحة كاملة.

الأزرار ووحدات الضغط

زر المصعد ليس مجرد غطاء يحمل رقماً. قد يشمل جسم الزر، وحلقة إضاءة LED، وملامسات كهربائية، وحامل تثبيت، ووسم برايل أو رمزاً بارزاً. تختلف الأزرار في القطر والشكل، مثل الدائري والمربع والمستطيل، وفي طريقة الحركة والإضاءة.

من علامات الحاجة إلى فحص الزر أو استبداله:

• عدم تسجيل الطلب عند الضغط.
• بقاء إضاءة الزر مطفأة أو مضاءة باستمرار.
• انحشار الزر أو عدم عودته إلى موضعه الطبيعي.
• تشقق الغطاء أو بهتان الرقم أو الرمز.
• اختلاف لون أو شدة الإضاءة عن بقية الأزرار.

عند الاستبدال، لا يكفي تطابق قطر الوجهة الأمامية؛ فتثبيت الزر من الخلف، وسماكة اللوح، وموضع الأطراف، ونوع الإضاءة قد تكون مختلفة.

مؤشرات الاتجاه والطابق

تساعد شاشة الطابق ومؤشرات الأسهم المستخدم على معرفة موقع الكابينة واتجاه حركتها. قد تكون هذه المؤشرات من نوع LED بسيط، أو شاشة نقطية، أو شاشة LCD، أو واجهة رسومية مدمجة مع اللوحة.

في لوحات LOP المتقدمة، تؤدي الشاشة دوراً وظيفياً مهماً في إعلام الراكب بالمصعد المخصص له أو حالة الخدمة. يمكن مراجعة لوحات الاستدعاء ذات شاشة LCD للمصاعد عند تقييم نوع الواجهة المطلوبة، مع تأكيد التوافق الكهربائي والبرمجي قبل الشراء.

الواجهة المعدنية أو البلاستيكية

الواجهة، وتسمى أيضاً وجه اللوحة أو الـfaceplate، هي الجزء الظاهر الذي يحمل الأزرار والشاشات والرموز. لكنها تؤثر كذلك في دقة محاذاة القطع، وحماية المكونات الداخلية، وسهولة التنظيف والصيانة.

قد تأتي الواجهة كقطعة مستقلة قابلة للتجديد، أو كجزء من تجميعة كاملة. ويجب التفريق بين استبدال واجهة تجميلية واستبدال لوحة مجهزة بأسلاك وأزرار ووحدة إلكترونية.

اللوحة الإلكترونية

تحتوي بعض لوحات التشغيل على لوحة دوائر مطبوعة PCB تجمع إشارات الأزرار والإضاءة والشاشة وتنقلها إلى وحدة التحكم. وقد تكون بسيطة بتوصيلات إدخال وإخراج مباشرة، أو تعتمد عنواناً إلكترونياً أو اتصالاً تسلسلياً أو ناقلاً خاصاً بالشركة المصنعة.

لا يُنصح بتبديل لوحة إلكترونية متشابهة شكلياً دون مراجعة رقمها، وإصدارها، وتعريف الموصلات، ونظام الاتصال. الخطأ هنا قد يؤدي إلى أزرار لا تستجيب، أو مؤشرات مضللة، أو أعطال اتصال تظهر في وحدة التحكم.

الأسلاك والموصلات

تشمل التوصيلات كابلات داخل اللوحة، وضفائر تربطها بالكابينة أو عمود الأزرار، وموصلات متعددة الأرجل. الكابل عنصر توافق أساسي، خصوصاً عندما تتشابه الواجهات لكن يختلف عدد الأرجل أو ترتيبها.

مثال ذلك كابل توصيل COP وLOP ذي 10 أرجل، إذ لا يكفي أن يكون عدد الأرجل متوافقاً؛ يجب أيضاً تأكيد ترتيب الأرجل، وطول الكابل، ومطابقة نوع القابس، واستخدامه مع الطراز المقصود.

تكوينات الأزرار والشاشات

ينبغي أن يعكس تخطيط لوحة أزرار المصعد عدد الطوابق ونوع المبنى وطريقة إدارة الوصول، لا أن يعتمد على التصميم الجمالي فقط. فاللوحة المزدحمة تربك المستخدم، بينما قد تعيق اللوحة المبسطة التشغيل إذا حذفت وظائف مطلوبة.

تكوين لوحة COP

تحتوي لوحة المقصورة غالباً على:

• أزرار الطوابق، بترقيم متوافق مع ترقيم المبنى الفعلي.
• زر فتح الباب وزر إغلاق الباب، إذا كان نظام المصعد يدعمهما.
• زر الإنذار أو طلب المساعدة.
• مؤشر الطابق واتجاه الحركة.
• رموز بارزة أو برايل مرتبطة بأزرار الطوابق.
• عناصر اختيارية، مثل قارئ بطاقات أو مفتاح خدمة أو زر تشغيل خاص.

في مبنى متعدد الاستخدامات، قد تستدعي بعض الأزرار برمجة وصول أو ربطاً بنظام تحكم. لذلك يجب توثيق وظيفة كل زر قبل استبدال اللوحة، وبالأخص أزرار الأدوار المقيّدة، والطوابق الخدمية، ومفاتيح التشغيل ذات الحالات الخاصة.

تكوين لوحة LOP

يعتمد تكوين لوحة الطابق على عدد المصاعد ومسار الحركة:

• في الطوابق الوسطى لمبنى يخدم الصعود والنزول، توجد عادة أزرار منفصلة للاتجاهين.
• في الطابق الأدنى قد يكتفى بزر صعود، وفي الطابق الأعلى بزر نزول، بحسب حركة المصاعد.
• عند وجود مجموعة مصاعد أو نظام توجيه للوجهة، قد تحل شاشة اختيار الطابق محل أزرار الاتجاه التقليدية.
• في مناطق الخدمة أو المداخل الخاصة، قد تكون اللوحة مزودة بتحكم وصول أو مفتاح تشغيل.

يجب عدم استبدال لوحة سهمين بلوحة ذات زر واحد لمجرد توافق فتحة الجدار. فهذه التغييرات تؤثر في تجربة الاستخدام وقد لا تتطابق مع منطق التحكم المبرمج للمجموعة.

اختيار العرض المناسب

الشاشات الرقمية البسيطة مناسبة عندما تكون الحاجة محصورة في عرض الطابق والاتجاه. أما شاشات LCD أو الواجهات الرسومية فتكون مفيدة عندما يتطلب النظام رسائل حالة، أو توجيه الوجهة، أو عرض معلومات أكثر تفصيلاً.

لكن الشاشة الأحدث ليست بالضرورة بديلاً مباشراً للشاشة القديمة. قبل التحديث، تحقّق من:

• جهد التغذية ومتطلبات الاستهلاك.
• نوع الإشارة أو بروتوكول الاتصال.
• أبعاد فتحة التركيب وعمق اللوحة.
• قدرة وحدة تحكم المصعد على إرسال البيانات المطلوبة.
• لغة الرسائل والرموز المعروضة وطريقة ضبطها.

مواد الواجهة وأبعادها

الفولاذ المقاوم للصدأ من الخيارات الشائعة لواجهات المصاعد لأنه ملائم للاستخدام المتكرر ويسهل تنظيفه، لكن توجد أيضاً واجهات مطلية أو بلاستيكية أو مزودة بتشطيبات زخرفية. لا ينبغي اختيار المادة بناء على المظهر فقط، بل وفق بيئة الاستخدام، وقوة الاستخدام اليومي، وطريقة التنظيف، وتطابقها مع تجهيزات الكابينة.

تحتاج عملية استبدال الـfaceplate إلى قياسات دقيقة تشمل:

• الارتفاع والعرض الكليين للواجهة.
• سماكة اللوح.
• مواقع ثقوب البراغي أو المشابك.
• قطر ومواضع فتحات الأزرار.
• فتحة الشاشة أو مؤشر الطابق.
• العمق المتاح خلف الواجهة.
• اتجاه الأبواب أو الحواف المنحنية أو البروزات، إن وجدت.

من الأخطاء الشائعة قياس الواجهة الأمامية فقط. قد تبدو لوحتان متماثلتين عند النظر إليهما، لكن اختلاف بضعة مليمترات في مواقع التثبيت أو عمق الشاشة يمنع التركيب أو يضغط على الأسلاك خلفها.

للمشروعات التي تتطلب استبدالاً متكرراً أو توريداً بالجملة، يفيد إنشاء ملف مرجعي لكل نموذج لوحة يتضمن صوراً أمامية وخلفية، والقياسات، ورقم الزر، ورقم اللوحة الإلكترونية، وترتيب الموصلات. هذا يجعل طلب القطع اللاحقة أكثر دقة.

مطابقة اللوحة الإلكترونية والكابل والموصل

التوافق الحقيقي في لوحة التشغيل يتم عند النقطة التي تلتقي فيها الواجهة الإلكترونية بوحدة تحكم المصعد. لذلك ينبغي التعامل مع اللوحة الإلكترونية والكابل والموصل كتجميعة مترابطة، لا كأجزاء مستقلة.

ابدأ بمراجعة الملصق الخلفي للوحة أو اللوحة الإلكترونية، وابحث عن رقم الجزء ورقم الإصدار والشركة المصنعة. ثم صوّر الموصلات بوضوح، مع إظهار عدد الأرجل واتجاه مفتاح التوجيه أو الشق. عند وجود مخطط أسلاك، قارنه مع العنونة الفعلية للأزرار والشاشات.

تشمل فحوصات المطابقة الأساسية ما يلي:

1. رقم الجزء والإصدار: قد لا تكون الإصدارات المختلفة قابلة للتبديل حتى لو حملت اسماً متشابهاً.
2. نوع الإشارة: تأكد مما إذا كانت الأزرار تعمل بملامسات جافة أو جهد محدد أو اتصال رقمي.
3. الجهد والقطبية: خصوصاً لإضاءة LED والشاشات واللوحات الإلكترونية.
4. عدد الأرجل وترتيبها: تطابق عدد الأرجل لا يثبت تطابق الوظيفة أو ترتيب الأسلاك.
5. نوع الموصل: راجع شكل القابس، ونظام القفل، واتجاه التركيب، والمسافة بين الأرجل.
6. البرمجة والعنونة: قد تحتاج لوحة الاستبدال إلى ضبط عنوان أو إعداد برمجي قبل التشغيل.
7. الإصدارات الثابتة للبرنامج: عند وجود واجهة ذكية، أكّد ما إذا كان إصدار البرنامج متوافقاً مع وحدة التحكم.

تتوفر لوحات أزرار وملحقات لوحة تحكم المصعد ضمن فئة تساعد فرق التوريد على تحديد نوع المكونات، لكن القرار النهائي يجب أن يبقى مبنياً على بيانات المصعد والقطعة الحالية، لا على التشابه البصري.

لا تعدّل الأسلاك أو تبدّل مواضع الأرجل للتجربة في مصعد عامل. قد ينتج عن ذلك تلف لوحة إلكترونية، أو قراءة خاطئة للطلبات، أو تعطيل وظيفة مهمة. يجب أن ينفذ التشخيص والتركيب فني مؤهل ومخوّل للعمل على النظام.

وسائل الإتاحة والتحكم في الطوارئ

تؤثر لوحة أزرار المصعد مباشرة في قدرة الأشخاص على استخدام المصعد بأمان واستقلالية. لذلك يجب أن يُراجع تصميمها من منظور الإتاحة، وليس فقط من منظور ترتيب الأزرار.

تشمل النقاط العملية المهمة:

• أزرار واضحة قابلة للضغط مع تباين مرئي مناسب.
• علامات برايل أو رموز بارزة للأزرار ذات الصلة.
• ارتفاعات ومواقع تركيب عملية لمستخدمي الكراسي المتحركة، وفق متطلبات المشروع والجهة المختصة.
• رموز مفهومة لوظائف فتح الباب وإغلاقه والإنذار.
• تأكيد مرئي أو صوتي عند تسجيل الطلب، متى كان ذلك جزءاً من النظام.
• مؤشر طابق واتجاه يمكن قراءته بسهولة داخل الكابينة وعند الطابق.

أما عناصر الطوارئ، مثل زر الإنذار أو الاتصال أو مفاتيح الخدمة، فيجب ألا تُستبدل ببدائل عامة دون التحقق من وظيفتها في مخطط النظام. بعض العناصر قد تكون مرتبطة بدائرة مراقبة أو جهاز اتصال أو إجراءات تشغيل محددة للمبنى.

تختلف المتطلبات التنظيمية والفنية باختلاف نوع المبنى والمشروع والجهة التي تعتمد المصعد. لهذا ينبغي الرجوع إلى مواصفات المشروع، ومتطلبات السلطات المحلية ذات الصلة، ووثائق الشركة المصنعة أو جهة الصيانة عند تحديث لوحة قائمة.

خيارات التخصيص وتحديث المصعد

يوفر تحديث لوحة COP أو LOP فرصة لتحسين الوضوح والمظهر وقابلية الاستخدام من دون تغيير كامل نظام المصعد، لكن نطاق التحديث يجب أن ينسجم مع البنية الكهربائية الحالية.

تحديثات منخفضة التعقيد نسبياً

قد تشمل استبدال الأزرار التالفة، وتجديد الواجهة، وتحسين الإضاءة، واستبدال مؤشر طابق متوافق، أو تحديث الرموز والوسوم. تظل الحاجة إلى التحقق قائمة، لكنها تكون غالباً أقل تعقيداً من تغيير نظام الاتصال أو منطق الاستدعاء.

تحديثات تتطلب دراسة للنظام

تزداد درجة التعقيد عند إضافة شاشة ذكية، أو قارئ بطاقات، أو تحكم بالوجهة، أو لوحة استدعاء جديدة لمجموعة مصاعد، أو تغيير عدد الأزرار والوظائف. هذه الأعمال قد تتطلب لوحات واجهة متوافقة، وتعديلات في وحدة التحكم، وبرمجة، واختبارات تشغيل شاملة.

قبل اعتماد تخصيص معين، أجب عن هذه الأسئلة:

• ما المشكلة الفعلية: تلف مكون، ضعف وضوح، أو تغير في استخدام المبنى؟
• هل المطلوب الحفاظ على منطق التحكم الحالي أم تغييره؟
• هل توجد قيود في أبعاد صندوق اللوحة أو تمديدات الكابلات؟
• هل ستتوافق الواجهة الجديدة مع التشطيب الداخلي للمقصورة ومناطق الطوابق؟
• هل تتوافر قطع صيانة لاحقة للطراز المختار؟
• من سيحتفظ بسجل مخططات التوصيل وإعدادات البرمجة بعد التنفيذ؟

بالنسبة لمشتري قطع الغيار ومتعهدي التحديث، من المفيد فصل قائمة المواد إلى واجهة، أزرار، شاشة، لوحة إلكترونية، كابل، موصلات، ومثبتات. هذا يمنع وصول تجميعة ناقصة تبدو مكتملة في الوصف التجاري.

اختبار اللوحة والتشغيل بعد التركيب

لا يكتمل استبدال لوحة أزرار المصعد بمجرد تثبيتها في مكانها. يجب إجراء اختبار وظيفي منظم قبل إعادة المصعد إلى الخدمة، مع الالتزام بإجراءات السلامة المعمول بها وفصل التغذية أو تأمينها عند الحاجة.

قائمة اختبار عملية

1. افحص تثبيت الواجهة ومحاذاة الأزرار وعدم وجود حواف أو براغٍ بارزة.
2. تحقق من أن كل زر يتحرك بصورة طبيعية ويعود إلى موضعه دون انحشار.
3. اختبر تسجيل كل طلب وتأكيد الإضاءة أو الإشارة المقابلة.
4. راجع أن أرقام الطوابق المعروضة تطابق موقع الكابينة الفعلي.
5. اختبر أسهم الاتجاه داخل المقصورة وعند الطوابق.
6. تحقق من وظائف فتح الباب وإغلاقه والإنذار أو الاتصال ضمن إجراءات الموقع المسموح بها.
7. اختبر لوحات الاستدعاء من جميع الطوابق أو النقاط المتأثرة بالاستبدال.
8. راقب أي أخطاء اتصال أو إنذارات في وحدة التحكم.
9. سجل رقم القطعة والإصدار والتوصيلات التي تم تركيبها وتاريخ الاختبار.

عند تحديث مجموعة مصاعد، يجب اختبار الاستدعاءات والحركة لكل كابينة، لا لكل لوحة بمعزل. فقد تعمل لوحة LOP كهربائياً، لكن لا تتصرف وفق منطق توزيع الطلبات المتوقع بسبب إعداد أو عنوان أو مشكلة اتصال.

أخطاء يجب تجنبها عند استبدال لوحة أزرار المصعد

أكثر المشكلات تكلفة لا تنتج عادة من عيب ظاهر في القطعة، بل من افتراض توافق غير مؤكد. تجنب خصوصاً ما يلي:

• طلب زر أو لوحة بناءً على صورة أمامية فقط.
• تجاهل رقم الإصدار المكتوب على PCB.
• افتراض أن موصلات 10-pin أو 12-pin متطابقة وظيفياً.
• تغيير ترتيب الأسلاك بلا مخطط معتمد.
• شراء واجهة جديدة من دون قياس فتحات التثبيت والعمق الخلفي.
• إزالة وظائف إتاحة أو طوارئ أثناء التحديث الشكلي.
• عدم اختبار جميع الأزرار والاتجاهات بعد إعادة التشغيل.
• خلط قطع لوحات من عائلات تحكم مختلفة داخل نفس المشروع من دون توثيق.

أسئلة شائعة

هل يمكن استبدال زر مصعد واحد بدلاً من لوحة COP كاملة؟

نعم، في كثير من الحالات يمكن استبدال الزر أو غطائه أو وحدة الإضاءة فقط، بشرط تطابق آلية التثبيت والتوصيلات والإضاءة ووظيفة الإشارة. أما إذا كانت المشكلة في اللوحة الإلكترونية أو الأسلاك أو عدة أزرار، فقد يكون فحص التجميعة الكاملة أكثر منطقية.

هل كل لوحات LOP ذات السهمين قابلة للتبديل؟

لا. قد تختلف في الجهد، ونوع الإضاءة، والمقاس، وترتيب الأسلاك، وطريقة الاتصال مع وحدة التحكم. ينبغي مطابقة البيانات الفنية وصور الخلفية والمخطط إن توفر.

ما المعلومات التي يجب إرسالها عند طلب لوحة بديلة؟

أرسل صوراً واضحة للوحة من الأمام والخلف، ورقم الجزء، وأبعاد الواجهة، وصور الموصلات، وعدد الأرجل، وطراز المصعد أو نظام التحكم إن كان معروفاً، ووصف المشكلة والوظائف المطلوبة. كل معلومة إضافية تقلل احتمال اختيار بديل غير متوافق.

هل تحديث الواجهة يعني أن نظام المصعد أصبح حديثاً بالكامل؟

ليس بالضرورة. تجديد الواجهة قد يحسن المظهر والوضوح وتجربة المستخدم، لكنه لا يغيّر بالضرورة وحدة التحكم أو مشغل الأبواب أو منظومة السلامة. يجب تحديد نطاق التحديث بوضوح قبل اختيار المكونات.

الاختيار السليم للوحة أزرار المصعد يبدأ بتوثيق اللوحة الموجودة ووظيفتها وتوصيلاتها، ثم مطابقة البديل على مستوى الأبعاد والإشارات والبرمجة. للمشروعات متعددة العلامات التجارية، يمكن لفرق الشراء الاستفادة من خبرة Kelevator في توريد قطع غيار المصاعد لجهات الاستيراد والتوزيع والمقاولين، مع تقديم بيانات القطعة والصور اللازمة للتحقق العملي من التوافق.
