دليل أزرار المصاعد: الأنواع والرموز وطريقة التشغيل

أزرار المصاعد ليست مجرد واجهة للاختيار؛ فهي جزء من دائرة تحكم يجب أن يطابق لوح التشغيل، الجهد الكهربائي، نظام الإضاءة، تركيب الواجهة ومتطلبات الوصول. لذلك فإن استبدال زر يبدو متشابهاً من الخارج من دون التحقق من هذه النقاط قد يؤدي إلى عدم استجابة الزر أو إضاءة خاطئة أو تعطل لوحة الأزرار بالكامل.

يشمل مصطلح elevator buttons أو أزرار المصاعد عادةً أزرار التشغيل داخل الكبينة، وأزرار طلب المصعد في الطوابق، وأزرار فتح وإغلاق الأبواب والإنذار. يساعد فهم وظيفة كل نوع ورمزه وطريقة توصيله فرق الصيانة والمشترين على تحديد القطعة الصحيحة وتقليل أخطاء التوريد.

أزرار تشغيل الكبينة وأزرار النداء في الطوابق

تنقسم أزرار المصاعد إلى مجموعتين رئيسيتين تختلفان في الوظيفة وطريقة الربط مع نظام التحكم.

أزرار لوحة التشغيل داخل الكبينة

توجد هذه الأزرار على لوحة التشغيل داخل الكبينة، وتُعرف عادةً باسم COP اختصاراً لـ Car Operating Panel. تشمل غالباً:

• أزرار اختيار الطوابق.
• زر فتح الباب.
• زر إغلاق الباب.
• زر الإنذار أو الجرس.
• زر الاتصال أو الطوارئ، بحسب تجهيز المصعد.
• مفاتيح الوصول المقيد أو قارئ البطاقات في بعض المباني.
• أزرار وضع الخدمة أو الفحص، وهي مخصصة للفنيين والمستخدمين المخولين.

عند ضغط المستخدم على زر طابق، ترسل اللوحة إشارة إلى وحدة التحكم لتسجيل الطلب. بعد قبول الطلب، يقدم الزر تغذية راجعة مرئية، مثل إضاءة الحلقة أو الرمز أو سطح الزر. تختلف طريقة الإشارة من نظام إلى آخر؛ فقد تكون دائرة الزر متصلة ببطاقة أزرار مستقلة، أو تكون ضمن بروتوكول اتصال خاص بالشركة المصنعة.

أزرار النداء في الطوابق

تثبت أزرار النداء خارج الكبينة في لوحة الطابق، وتسمى LOP اختصاراً لـ Landing Operating Panel. وظيفتها طلب المصعد إلى الطابق، وليس اختيار وجهة محددة في الأنظمة التقليدية.

يكون ترتيبها في معظم الحالات كالتالي:

• زر صعود في الطوابق التي يمكن للمصعد منها الصعود فقط.
• زر نزول في الطوابق التي يمكن للمصعد منها النزول فقط.
• زران صعود ونزول في الطوابق الوسطية.
• واجهة وجهة أو شاشة اختيار في أنظمة التحكم بالوجهة، بدلاً من أزرار الاتجاه المعتادة.

لا ينبغي افتراض أن زر النداء الخارجي يطابق زر اختيار الطابق داخل الكبينة، حتى لو كان القطر أو لون الإضاءة متماثلين. قد يختلف عدد نقاط التلامس، جهد الإضاءة، منطق الإشارة أو موصلات التوصيل.

رموز أزرار المصاعد الشائعة ومعناها

تساعد الرموز الموحدة نسبياً المستخدمين على تشغيل المصعد بسرعة، لكن شكل الرمز وترتيب الأزرار قد يختلفان بين الشركات والطرز. عند طلب بديل، لا يكفي وصفه باسم مثل “زر باب”؛ بل يجب مطابقة الرمز، اتجاهه، موضعه وطريقة إضاءته.

في المصاعد الحديثة قد تظهر رموز إضافية، مثل رمز بطاقة الدخول أو رمز كرسي متحرك أو مؤشرات خدمة. هذه الرموز ليست دليلاً كافياً على التوافق الكهربائي. وينطبق ذلك خصوصاً على أزرار الطوارئ والاتصال، لأن وظيفتها قد ترتبط بتجهيزات أخرى غير لوحة الأزرار نفسها.

التصاميم الميكانيكية واللمسية والسعوية

اختيار نوع زر المصعد لا يعتمد على المظهر فقط. لكل تصميم طريقة تشغيل وعمر خدمة ومتطلبات صيانة مختلفة.

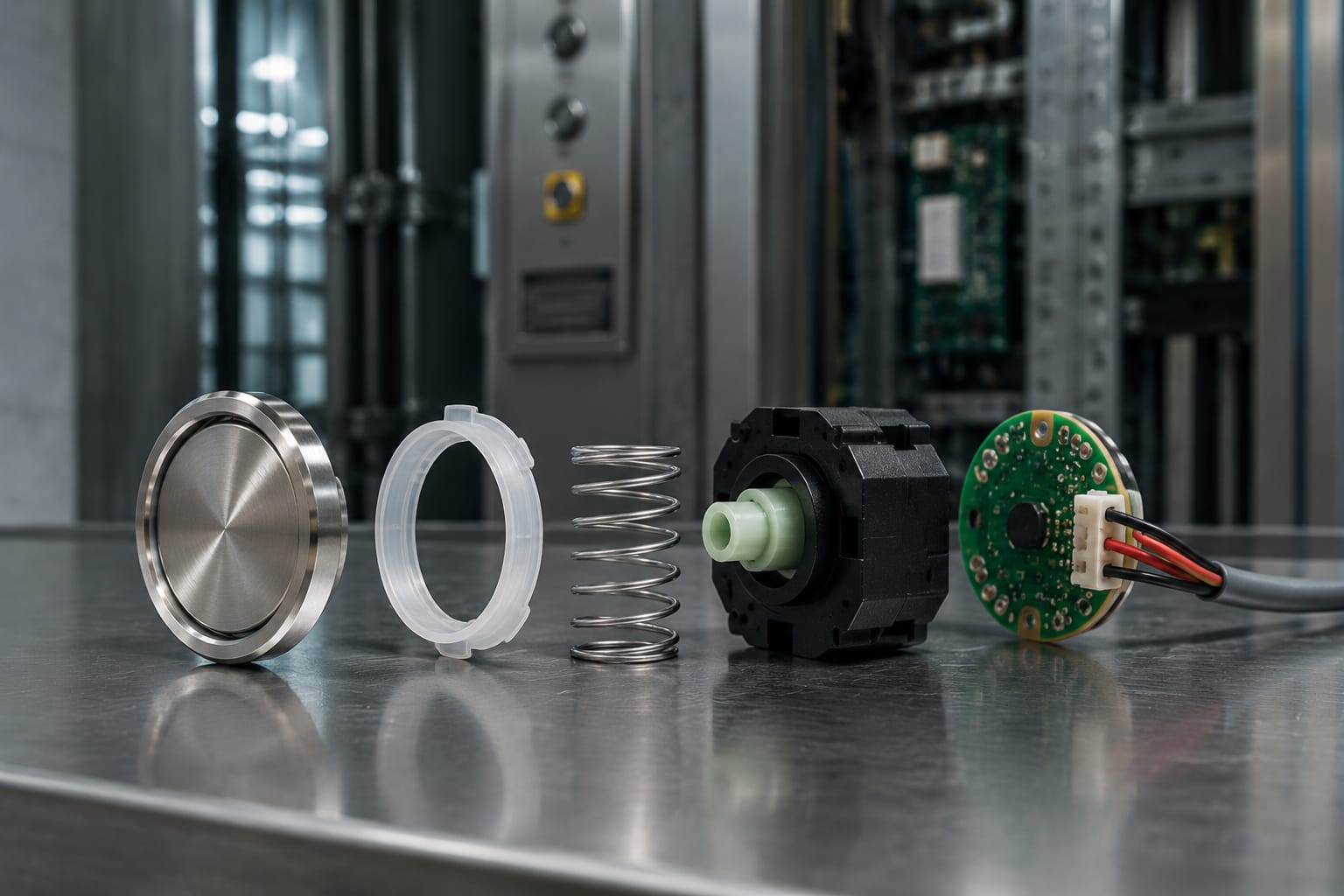

الأزرار الميكانيكية

الزر الميكانيكي هو الأكثر انتشاراً في المصاعد التقليدية وكثير من مشاريع التحديث. يضغط المستخدم سطح الزر، فتتحرك آلية داخلية لتغيير حالة التلامس الكهربائي.

مزاياه العملية تشمل:

• إحساس ضغط واضح يؤكد للمستخدم أنه فعّل الأمر.
• سهولة الفحص المبدئي لوجود حركة أو انحشار.
• توافر خيارات متعددة للأقطار والرموز والحلقات المضيئة.
• إمكانية استبدال الزر المنفرد في بعض اللوحات، متى كانت قطع الغيار متوافقة.

لكن الأعطال الميكانيكية قد تشمل تآكل نقاط التلامس، كسر النوابض، دخول الغبار أو سوائل التنظيف، أو انحشار الغطاء بعد الصدمة.

الأزرار اللمسية أو الضغطية منخفضة الحركة

تستخدم بعض الأزرار سطحاً مسطحاً أو حركة قصيرة جداً مع نقطة تفعيل داخلية. قد تمنح اللوحة مظهراً أكثر انسيابية، إلا أن فحصها لا يقتصر على ملاحظة حركة الزر لأن الحركة قد تكون محدودة للغاية.

يجب تحديد ما إذا كانت الوحدة قابلة للاستبدال كزر مفرد أو أنها جزء من تجميعة كاملة. في بعض التصاميم، تكون الواجهة واللوحة الإلكترونية ووسيلة الإضاءة مرتبطة ببعضها.

الأزرار السعوية

تستجيب الأزرار السعوية للمس وتغير المجال الكهربائي بدلاً من الضغط الميكانيكي المعتاد. تستخدم أحياناً في الواجهات الزجاجية أو التصميمات الحديثة.

مقابل مظهرها السلس، تحتاج هذه الأزرار إلى مراجعة أدق عند التوريد أو الصيانة:

• توافق حساس اللمس مع وحدة التحكم أو بطاقة الواجهة.
• حساسية الاستجابة في وجود الرطوبة أو القفازات أو الأوساخ.
• طريقة معايرة الحساس، إن كانت مطلوبة.
• آلية تغذية راجعة بديلة، مثل الإضاءة أو الصوت، لعدم وجود نقرة ميكانيكية.
• إمكانية تبديل الجزء المتضرر دون تغيير اللوحة كاملة.

لا يُنصح باستبدال زر ميكانيكي بواجهة سعوية، أو العكس، كترقية مباشرة من دون مراجعة هندسية لنظام التحكم واللوحة الأمامية وتجربة التشغيل.

الإضاءة والجهد والتغذية الراجعة للمستخدم

الإضاءة ليست عنصراً تجميلياً فقط. فهي توضح أن المصعد سجّل الطلب، وتساعد على رؤية الأزرار في الإضاءة المنخفضة، وتدعم الاستخدام الآمن. قد تكون الإضاءة خلف الرمز، أو حول حافة الزر، أو في حلقة منفصلة.

أنواع الإضاءة

تشمل الخيارات الشائعة المصابيح التقليدية في التجهيزات الأقدم وإضاءة LED في كثير من التجهيزات الحديثة. وتختلف وحدات LED من حيث اللون، القطبية، الجهد، شدة الإضاءة وطريقة تركيبها. لا يعني تشابه اللون الأزرق أو الأبيض أن القطعتين متطابقتان كهربائياً.

عند توريد زر أو وحدة إضاءة، تحقق من:

• جهد التشغيل الاسمي والفعلـي في الدائرة.
• نوع التيار: متناوب AC أو مستمر DC.
• عدد أسلاك الإضاءة أو أطراف التوصيل.
• قطبية LED، عند انطباقها.
• هل الإضاءة ثابتة، أم تضيء بعد تسجيل الطلب، أم تتغير بحسب حالة المصعد؟
• لون الإضاءة المطلوب لتجانس بقية اللوحة.
• مقاومة الحرارة والظروف البيئية داخل الكبينة أو الواجهة الخارجية.

لماذا قد يضيء الزر ولا يعمل؟

إضاءة الزر لا تثبت دائماً سلامة وظيفته. قد تكون دائرة المصباح منفصلة عن نقاط التلامس أو عن خط الاتصال. يمكن أن يعمل الضوء بينما تكون إشارة الضغط غير واصلة إلى لوحة التحكم، أو العكس.

ولهذا يجب أن يشمل الاختبار بعد التركيب:

1. الضغط على الزر والتحقق من تثبيت الطلب.
2. مراقبة إضاءة تأكيد الطلب.
3. التأكد من تنفيذ الوظيفة المرتبطة به.
4. اختبار الزر عدة مرات دون ضغط مفرط.
5. فحص عدم تأثر الأزرار المجاورة أو مؤشرات الطوابق.

من الأمثلة على القطع التي تحتاج إلى مطابقة دقيقة من حيث الإضاءة والبنية [زر ضغط Otis بإضاءة أبيض وأزرق](/products/push-button-white-blue-light-otis-elevator-parts-lift-accessories/). ينبغي مراجعة رقم القطعة والتوصيلات والقياسات قبل اعتباره بديلاً مناسباً لأي زر آخر.

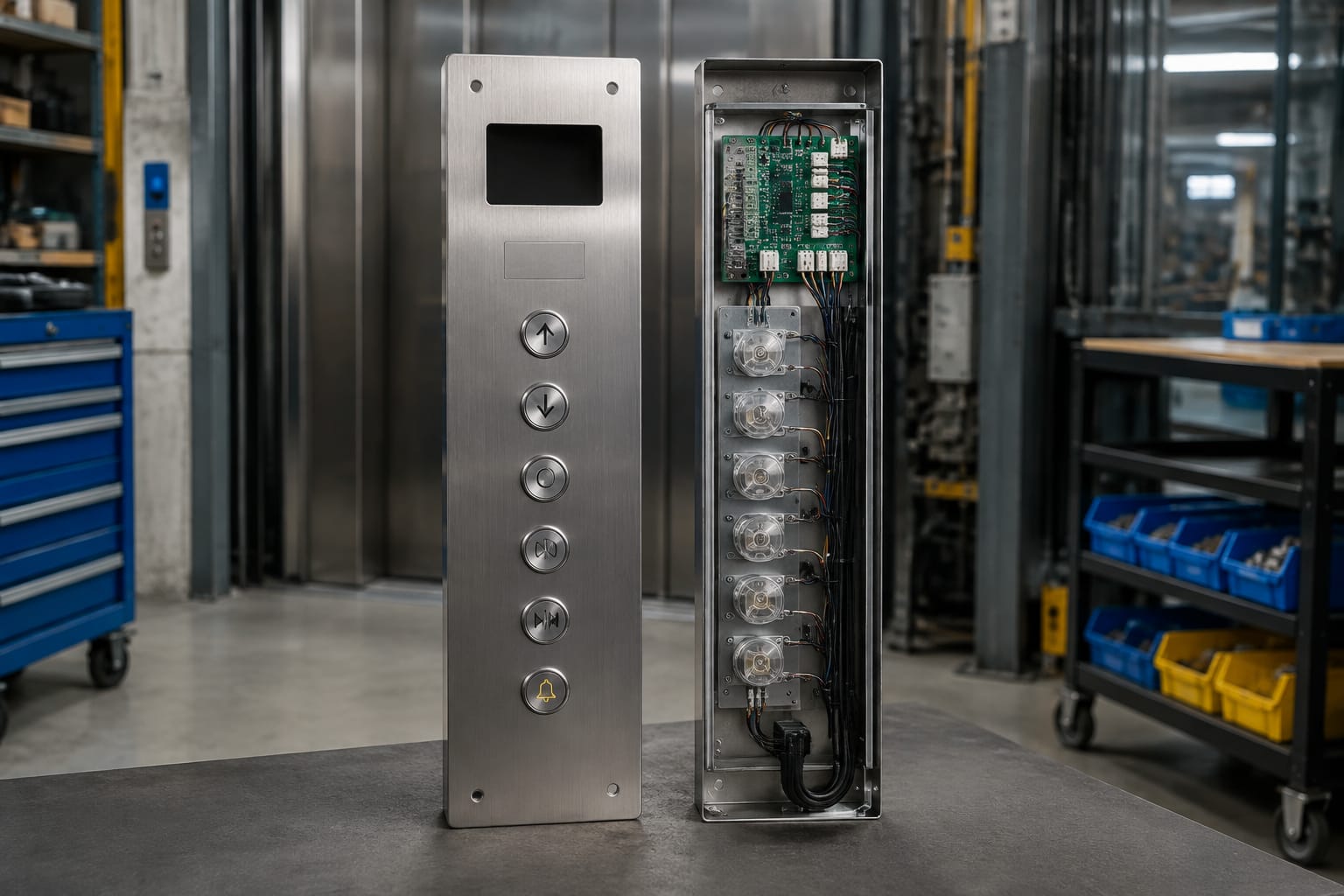

لوحات الأزرار واتصالها بنظام التحكم

لوحة الأزرار، التي يشار إليها أحياناً باسم button board أو PCB، هي الواجهة التي تجمع إشارات الأزرار وتنقلها إلى نظام المصعد. في بعض المصاعد، يكون لكل زر أسلاك منفصلة؛ وفي أنظمة أخرى ترتبط الأزرار ببطاقة إلكترونية تستخدم موصلات أو ناقلاً للبيانات.

هذا الفرق مهم جداً عند تشخيص الأعطال وشراء القطع. إذا تعطلت عدة أزرار في صف واحد، أو توقفت إضاءات متعددة معاً، فقد تكون المشكلة في اللوحة أو الكابل أو الموصل، لا في الأزرار الفردية.

مؤشرات وجود مشكلة في اللوحة لا في الزر

تشمل العلامات العملية:

• عدم استجابة أكثر من زر في الوقت نفسه.
• عمل الزر بشكل متقطع عند تحريك واجهة اللوحة أو الكابل.
• انطفاء مجموعة من الإضاءات أو ظهور إضاءة غير صحيحة.
• توقف الوظائف بعد تغيير زر يبدو مطابقاً.
• ظهور عطل متكرر مرتبط بلوحة الكبينة أو محطة الطابق.

عند استبدال لوحة، لا بد من مطابقة الشركة المصنعة والطراز ورقم اللوحة والموصلات والبرمجة أو إعدادات العناوين إن وجدت. على سبيل المثال، يجب التعامل مع [لوحة أزرار Mitsubishi](/products/button-board-mitsubishi-elevator-parts-lift-accessories/) و[لوحة أزرار BD لمصاعد Hyundai](/products/bd-push-button-board-hyunday-elevator-parts-lift-accessories/) كقطع تتطلب مطابقة فنية، لا كلوحات عامة قابلة للتبديل بين جميع الأنظمة.

قبل فصل أي لوحة، يفضّل توثيق أماكن الموصلات، أرقام الكابلات، اتجاهات التركيب وأي ملصقات أو أرقام إصدارات. كما يجب أن ينفذ العزل والاختبار فني مؤهل ووفق إجراءات السلامة المعتمدة في الموقع.

اعتبارات الوصول وسهولة الاستخدام

يجب أن تكون واجهة الأزرار قابلة للاستخدام بوضوح من أكبر عدد ممكن من الأشخاص. في الإمارات، قد تتأثر متطلبات التصميم الفعلية بنوع المبنى والجهة التنظيمية والمخططات المعتمدة للمشروع؛ لذا ينبغي الرجوع إلى متطلبات المشروع واللوائح المحلية ذات الصلة بدلاً من الاعتماد على قاعدة عامة واحدة.

من اعتبارات الوصول المهمة:

• أرقام كبيرة وواضحة بتباين بصري جيد مع الخلفية.
• رموز مفهومة ومتسقة لفتح الأبواب وإغلاقها والإنذار.
• علامات بارزة أو برايل بجوار الأزرار أو عليها، بحسب تصميم اللوحة.
• ارتفاع وموقع يسمحان بالوصول العملي للمستخدمين.
• تباعد كافٍ بين الأزرار لتقليل الضغط غير المقصود.
• إضاءة واضحة لتأكيد تسجيل الطلب.
• عدم الاعتماد على اللون وحده لتمييز الوظيفة.
• تغذية راجعة صوتية أو مرئية عند الحاجة، خاصة في الواجهات اللمسية.

يجب التعامل بحذر مع استبدال زر يحمل برايل أو نقشاً بارزاً بقطعة ملساء أو برمز مختلف. قد ينجح التوصيل الكهربائي، لكن تجربة الاستخدام وامتثال الواجهة لمتطلبات المشروع قد يتأثران.

أعراض أعطال أزرار المصاعد الشائعة

يساعد وصف العطل بدقة في تحديد ما إذا كانت المشكلة في الزر، أو الأسلاك، أو لوحة الأزرار، أو وحدة التحكم. من الأعراض المتكررة:

لا ينبغي تجاوز زر إنذار أو طوارئ معيب، أو استبداله بترتيب توصيل غير مؤكد. هذه الوظائف قد تكون جزءاً من نظام سلامة واتصال، ويجب أن يتولاها فني مختص مع اختبار وظيفي موثق وفق إجراءات الموقع.

كيفية تحديد مواصفات أزرار بديلة

أفضل طلب شراء هو الذي يجمع بين معلومات بصرية وكهربائية وميكانيكية. الاعتماد على اسم العلامة التجارية أو صورة عامة وحدها يزيد احتمال الحصول على قطعة لا تركب أو لا تتصل بالنظام.

قائمة المواصفات قبل طلب زر بديل

اجمع المعلومات التالية من المصعد أو القطعة المفكوكة:

1. الشركة المصنعة للمصعد وطراز النظام، إن كان متاحاً.
2. رقم القطعة أو رقم الزر المطبوع على الجسم أو اللوحة.
3. صورة واضحة للواجهة والأجزاء الخلفية والموصلات.
4. وظيفة الزر بدقة: طابق، صعود، نزول، فتح باب، إغلاق باب، إنذار أو غير ذلك.
5. الرمز أو الرقم والنقش واللغة وبرايل أو العلامات البارزة.
6. قطر سطح الزر، أبعاد فتحة التثبيت، السمك وعمق التركيب.
7. نوع التثبيت: صامولة، مشبك، براغي أو تجميعة ضمن لوحة.
8. عدد الأطراف، نوع الموصل، ترتيب الأسلاك وترقيمها.
9. جهد ونوع الإضاءة ولونها، إن كان الزر مضاءً.
10. نوع التلامس أو الإشارة، مثل NO أو NC، عندما تكون هذه المعلومة متاحة.
11. رقم لوحة الأزرار أو إصدارها إذا كان الزر جزءاً من تجميعة إلكترونية.
12. عدد القطع المطلوبة وحالة القطع الأخرى في اللوحة.

أخطاء شراء ينبغي تجنبها

من الأخطاء المتكررة طلب “زر دائري مضيء” فقط، أو مطابقة القطر دون قياس فتحة التثبيت، أو تبديل LED بلون مختلف من دون التأكد من توافق الجهد. ومن الأخطاء أيضاً استبدال زر منفرد عندما يظهر العطل في عدة أزرار، إذ قد يؤدي ذلك إلى شراء قطع متعددة من دون معالجة سبب الخلل في اللوحة أو التوصيل.

في مشاريع التحديث، راجع أثر التغيير على كامل الواجهة: تنسيق الرموز، لون الإضاءة، العلامات البارزة، فتحة اللوحة، وعمل النظام بعد التركيب. قد تكون القطعة البديلة المتوافقة وظيفياً غير مناسبة بصرياً أو غير ملائمة لتصميم الوصول المعتمد.

أسئلة شائعة

هل يمكن استخدام أي زر له المقاس نفسه؟

لا. المقاس جزء واحد من التوافق. يجب أيضاً مراجعة طريقة التثبيت، عدد الأطراف، نوع التلامس، جهد الإضاءة، الرمز وطريقة الاتصال بلوحة التحكم.

ما الفرق بين زر فتح الباب وزر إغلاق الباب؟

زر فتح الباب يحمل عادة سهمين متباعدين ويطلب فتح الأبواب أو إبقاءها مفتوحة ضمن منطق النظام. زر الإغلاق يحمل سهمين متقابلين ويطلب إغلاقها. قد تختلف الاستجابة الفعلية بحسب وضع المصعد وإعدادات الحماية، لذلك لا يُستبدل أحدهما بالآخر اعتماداً على التشابه الشكلي.

هل توقف إضاءة زر واحد يعني أن الزر معطل؟

ليس بالضرورة. قد يكون الخلل في وحدة LED أو تغذيتها أو موصلها، بينما تبقى إشارة الضغط سليمة. اختبر وظيفة الطلب والإضاءة كدائرتين منفصلتين عندما يسمح تصميم النظام بذلك.

متى يجب استبدال لوحة الأزرار بدلاً من الزر؟

عند تعطل عدة أزرار أو مؤشرات معاً، أو وجود تلف ظاهر في اللوحة أو الموصلات، أو ثبوت سلامة الأزرار الفردية مع استمرار العطل. يلزم مطابقة لوحة الاستبدال بدقة مع النظام القائم.

لشراء أزرار المصاعد أو لوحاتها بصورة صحيحة، ابدأ بتوثيق رقم القطعة والتوصيلات والأبعاد وصور الجهتين. يمكن لفرق التوريد والصيانة مقارنة هذه البيانات مع المواصفات الفنية للقطعة المطلوبة، بما في ذلك القطع متعددة العلامات التجارية التي توفرها Kelevator للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات الأصلية.
