لوحة تحكم المصعد: المكونات والأعطال وخطوات الاستبدال

لوحة تحكم المصعد هي مركز اتخاذ القرار داخل منظومة المصعد. تستقبل إشارات الأبواب والحساسات وأزرار النداء ودوائر الأمان، ثم تدير حركة المحرك وتوقفه وتعرض حالة المصعد وتحفظ معلومات الأعطال. لذلك لا تعني رسالة عطل أو توقف المصعد تلقائياً أن اللوحة الأم تالفة؛ فقد يكون السبب تغذية كهربائية أو قفل باب أو موصل مفكوك أو ضبط برمجي غير صحيح.

عند صيانة أو استبدال elevator control panel، تكون الخطوة الأكثر أهمية هي عزل العطل وتوثيق إعدادات النظام قبل طلب أي قطعة. فاللوحة البديلة المتشابهة شكلاً لا تكون بالضرورة متوافقة كهربائياً أو برمجياً مع وحدة المصعد القائمة.

ما الذي تفعله لوحة تحكم المصعد؟

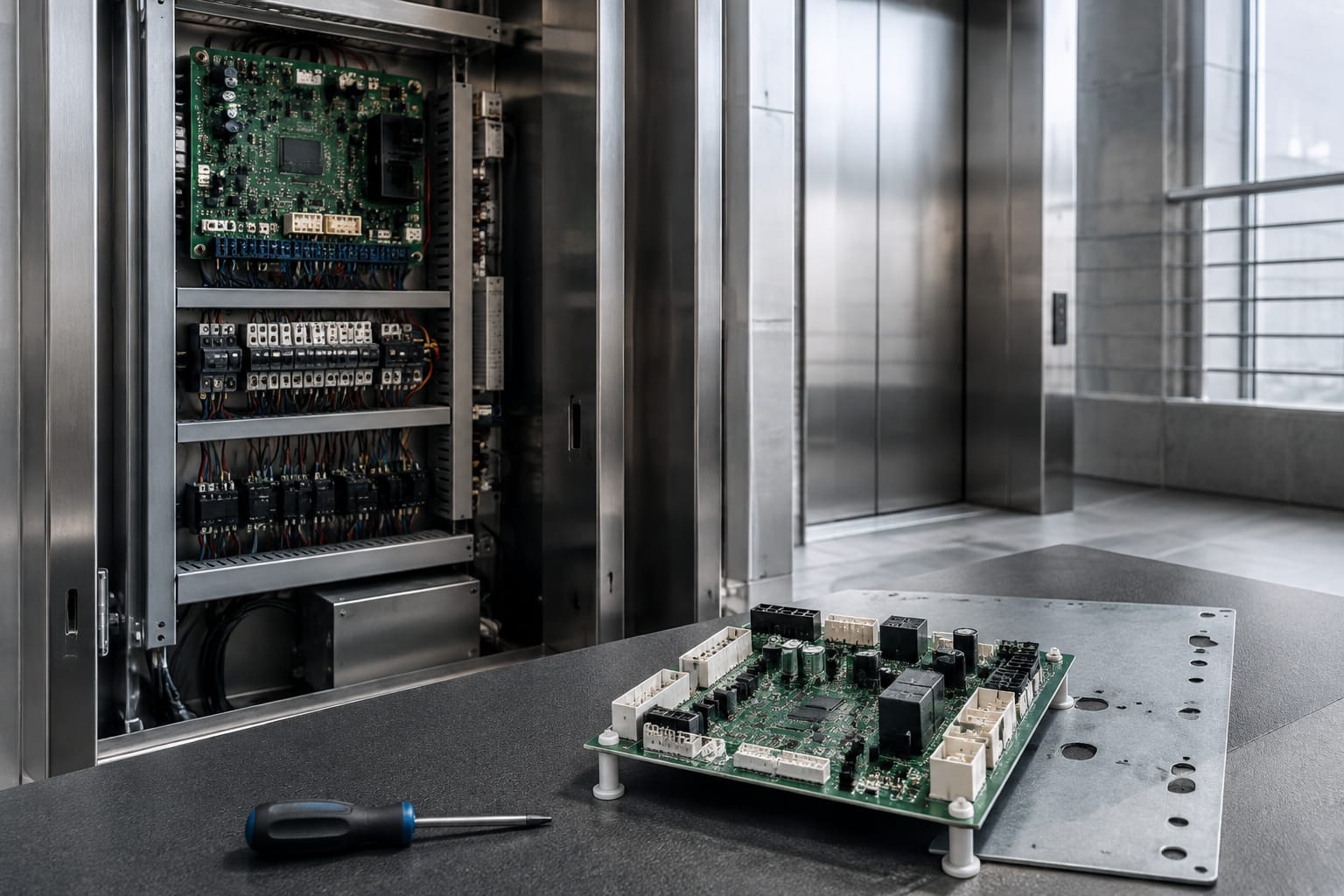

تنسق لوحة تحكم المصعد بين جميع الأنظمة التي يجب أن تعمل معاً كي تتحرك الكبينة بأمان. وهي توجد عادة داخل خزانة التحكم في غرفة الماكينات أو في خزانة تحكم مدمجة قرب البئر في المصاعد بدون غرفة ماكينات، بينما تختلف عن لوحة أزرار الطوابق أو لوحة التشغيل داخل الكبينة.

وظائفها الأساسية تشمل:

• استقبال طلبات الركاب من الكبينة والطوابق وترتيبها وفق منطق التشغيل المبرمج.
• مراقبة موضع الكبينة واتجاهها وسرعتها عبر الحساسات أو نظام الترميز.
• إصدار أوامر الحركة إلى الإنفرتر أو دائرة تشغيل المحرك.
• التحقق من سلسلة الأمان، ومنها أقفال الأبواب ومفاتيح الحماية وحالات محدد السرعة بحسب تصميم النظام.
• إدارة فتح الأبواب وإغلاقها ومنع الحركة عند عدم تأكيد إغلاقها.
• تشغيل المؤشرات والجرس والإنذارات والاتصال الصوتي في حالات الطوارئ.
• تسجيل رموز الأعطال وحالات الإدخال والإخراج لتسهيل أعمال التشخيص.

في مشاريع التحديث، قد يُقصد بعبارة لوحة تحكم المصعد استبدال خزانة التحكم كاملة، أو تغيير لوحة إلكترونية واحدة داخلها، أو ترقية وحدة الاتصال أو مشغل الباب. تحديد نطاق العمل مبكراً يمنع شراء قطعة لا تعالج سبب المشكلة.

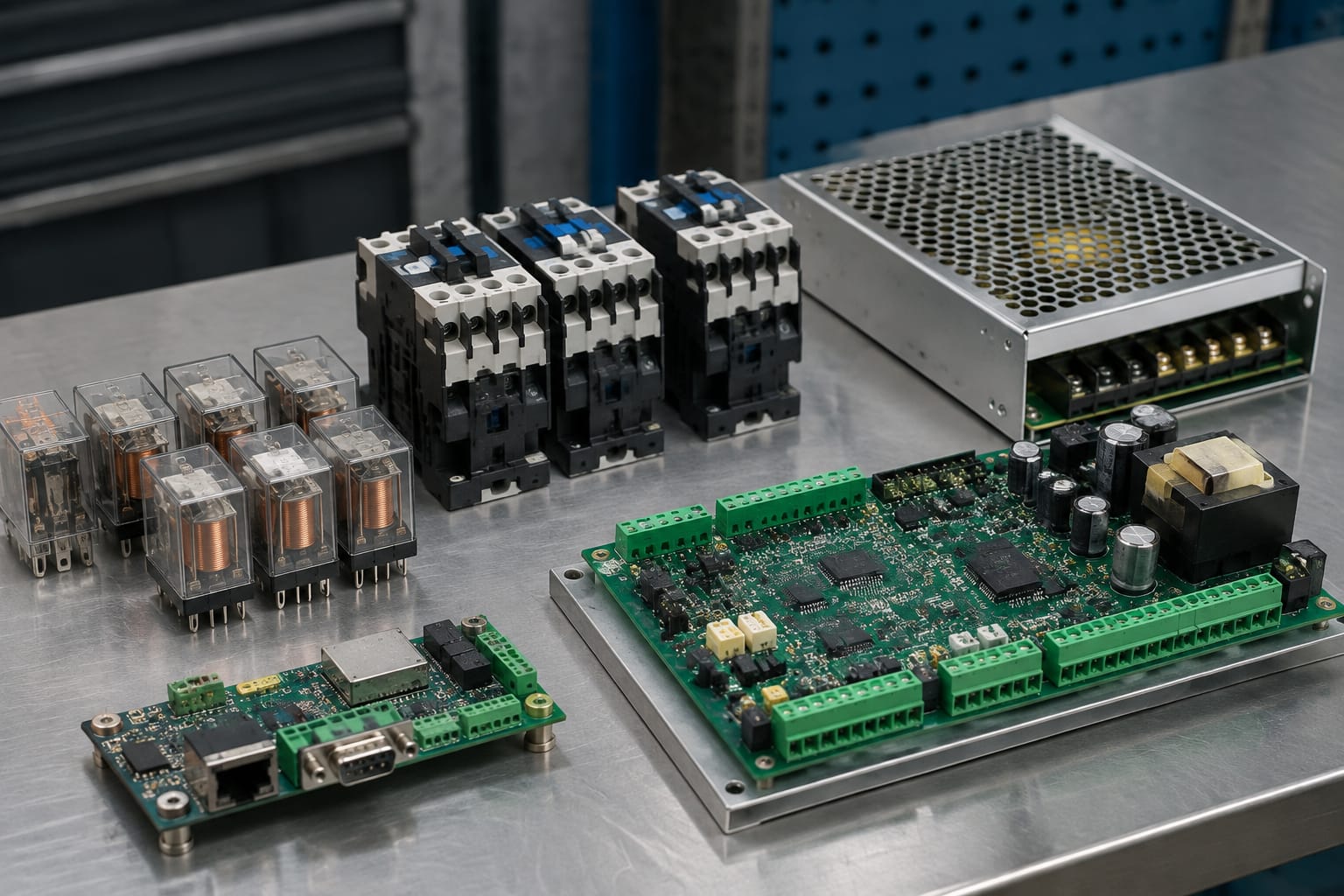

اللوحات الرئيسية ومكونات القدرة

تجمع خزانة التحكم بين لوحات إلكترونية للمنطق والإشارات، ومكونات قدرة تتعامل مع جهد وتشغيل المحرك. يجب عدم التعامل مع أي منهما كأنهما فئة واحدة عند تشخيص العطل.

اللوحة الأم ووحدة المعالجة

اللوحة الأم، وتسمى أحياناً اللوحة الرئيسية أو وحدة التحكم، تنفذ برنامج المصعد وتقرأ إشارات المداخل وتتحكم في المخارج. قد تحتوي على منافذ مخصصة للأبواب، وشاشة تشخيص، وأطراف توصيل، ووحدات إضافية لاتصال الطوابق أو نظام المراقبة.

يستدعي الاشتباه في اللوحة الأم فحصاً منظماً، لا مجرد وجود كود عطل. من مؤشرات العطل المحتمل فيها:

• انطفاء مؤشرات اللوحة أو إعادة تشغيلها بصورة متكررة رغم ثبات التغذية.
• فقدان قراءة مداخل مع تأكيد سلامة الجهد والأسلاك والحساس المعني.
• أعطال متقطعة تتبع اللوحة عند اختبارها وفق إجراء فني معتمد.
• تلف مادي واضح، مثل آثار حرارة أو تآكل أو مكثفات منتفخة.

تتوفر في السوق لوحات مخصصة لعائلات تحكم مختلفة، مثل لوحات التحكم الرئيسية وملحقات المصاعد. لكن رقم القطعة وحده لا يثبت الملاءمة دائماً؛ يجب مطابقة الإصدار والبرمجيات وتوصيلات النظام.

مصدر التغذية والحماية

يوفر مزود الطاقة الجهود اللازمة للوحة والملحقات، مثل دوائر التحكم والاتصالات. كما تضم الخزانة قواطع وفيوزات ومحولات ومقومّات، وقد تتضمن بطارية أو شاحن بطارية للإنارة أو الإنذار بحسب تصميم المصعد.

يمكن لخلل في مصدر التغذية أن يحاكي تلف اللوحة الرئيسية. مثال ذلك: هبوط الجهد عند تحميل دائرة الباب، أو خرج مستمر غير مستقر، أو فيوز مفتوح بسبب قصر في حمل خارجي. لذلك تقاس التغذية عند مصدرها وعند طرف اللوحة وتحت ظروف التشغيل المناسبة، مع الالتزام بإجراءات السلامة الكهربائية.

دائرة تشغيل المحرك

قد تعتمد منظومة الجر على إنفرتر للتحكم بالسرعة أو على بادئ تشغيل وكونتاكتورات، وفق نوع المصعد ونظامه. هذه الدائرة مسؤولة عن إيصال القدرة للمحرك والتحكم في التسارع والتباطؤ والكبح.

لا تعالج لوحة التحكم العامة مشكلة في دائرة القدرة بالضرورة. عند ظهور فصل حماية في الإنفرتر أو سخونة في الكونتاكتور أو غياب جهد الخرج للمحرك، ينبغي الرجوع إلى سجل عطل وحدة القيادة ومخطط الخزانة قبل تغيير أي لوحة إلكترونية.

المرحلات والكونتاكتورات ودوائر الأمان

المرحلات والكونتاكتورات تربط أو تفصل دوائر التحكم والقدرة. قد تكون المشكلة ميكانيكية داخل هذه المكونات حتى لو كانت إشارات لوحة التحكم صحيحة.

المرحل يستخدم غالباً لتبديل إشارات أو أحمال تحكم محدودة. أما الكونتاكتور فيتعامل عادة مع أحمال قدرة أعلى مرتبطة بالمحرك أو الفرامل. مع مرور الوقت، قد تتآكل نقاط التلامس أو تلتصق أو تضعف ملفات التشغيل. لا يُحكم عليها من شكلها الخارجي فقط؛ يلزم التحقق من إشارة الملف، وجهد التغذية، وحالة نقاط التلامس ضمن الإجراء الفني الآمن.

سلسلة الأمان هي دائرة متسلسلة يجب أن تظل مكتملة للسماح بالحركة. تختلف عناصرها حسب النظام، لكنها قد تشمل:

• تلامسات أقفال أبواب الطوابق وباب الكبينة.
• مفاتيح فحص أو توقف مخصصة لأعمال الصيانة.
• إشارات محدد السرعة أو جهاز الأمان.
• مفاتيح مناطق الحركة أو الحماية في البئر.
• مراقبة الفرامل أو عناصر الحماية المدمجة في التصميم.

إذا ظهرت حالة «دائرة أمان مفتوحة»، لا يجوز تجاوزها بسلك مؤقت لإعادة المصعد إلى الخدمة. هذا قد يخفي العطل ويعطل وسيلة حماية ضرورية. الطريقة السليمة هي تتبع نقاط الدائرة حسب المخطط، والتحقق من كل عنصر ومن استمرارية الأسلاك والتوصيلات.

لوحات الاتصال والصوت

لا تقتصر لوحة تحكم المصعد على الحركة؛ فهي تتصل عادة بلوحات الطوابق، والشاشات، ولوحة التشغيل داخل الكبينة، ووحدة الاتصال الصوتي، وأحياناً نظام إدارة المبنى. قد تستخدم هذه الأنظمة بروتوكولات وناقلات اتصال خاصة بالشركة المصنعة، ولا تكفي مطابقة عدد الأطراف لاعتبار المكونات قابلة للتبديل.

لوحات النداء والعرض

قد تنتج مشكلة مثل عدم استجابة طابق واحد أو شاشة غير فعالة من لوحة الطابق أو التغذية المحلية أو خط الاتصال، لا من اللوحة الرئيسية. يسهل التشخيص عبر مقارنة حالة طابق مع آخر، وفحص ترتيب العناوين أو إعدادات الطرفية عند وجودها، واختبار سلامة الناقل وفق دليل النظام.

لوحة الاتصال الصوتي

وحدة الاتصال الصوتي أو لوحة الـVoice Board تدعم التواصل أثناء حالات الطوارئ وفق تجهيزات المصعد ونظام المبنى. قد يتسبب ضعف الصوت أو انقطاعه في مشكلة بالميكروفون أو السماعة أو الكابل أو وحدة الاتصال أو إعدادات الشبكة، بحسب البنية المستخدمة.

عند استبدالها، يجب مطابقة نوع اللوحة والإصدار وطريقة التوصيل مع النظام القائم. من أمثلة القطع التي يجب تدقيق مرجعها الفني لوحة الصوت VCA-11 QD لملحقات تحكم المصعد.

أعراض أعطال لوحة تحكم المصعد الشائعة

العرض الظاهر مفيد لتضييق نطاق التشخيص، لكنه لا يحدد القطعة المعطلة وحده. يبين الجدول التالي نقطة البداية المناسبة لكل عرض متكرر.

في بيئات الإمارات، قد تزيد الحرارة داخل الخزائن غير جيدة التهوية، أو الغبار، أو الرطوبة في بعض المواقع، من احتمال تأثر نقاط التلامس والموصلات والإلكترونيات. هذه عوامل فحص وليست تشخيصاً بحد ذاتها؛ لا ينبغي نسبة العطل للبيئة من دون قياس وفحص مادي.

فحوصات التشخيص قبل الاستبدال

استبدال لوحة مكلف من حيث القطعة والبرمجة ووقت التوقف. اتبع تسلسلاً يمنع تغيير أجزاء سليمة:

1. اعزل المصعد بأمان. يجب أن ينفذ الفحص فني مؤهل، مع تطبيق إجراءات العزل والقفل والتحقق من غياب الجهد حيث يلزم.
2. وثّق الحالة كما هي. صوّر التوصيلات والملصقات، وسجل أكواد الأعطال، وإصدار اللوحة، وإعدادات النظام المتاحة، ووضع مفاتيح الاختيار.
3. افحص التغذية والحماية. تحقق من القواطع والفيوزات وجهود الخرج وأي هبوط جهد يظهر تحت الحمل.
4. راجع سلسلة الأمان وحالة الأبواب. راقب المدخل الذي يمنع الحركة في التشخيص، ثم اختبر العنصر والأسلاك المرتبطة به وفق المخطط.
5. افصل بين عطل الحركة وعطل الباب والاتصال. لا تبدأ باللوحة الرئيسية إذا كان العطل مقتصراً على مشغل باب أو محطة طابق أو وحدة صوت.
6. افحص الموصلات والأسلاك. ابحث عن أطراف مرتخية أو أكسدة أو آثار حرارة أو سلك متضرر عند مناطق الحركة.
7. اقرأ سجل الأعطال لا الرمز الأخير فقط. تسلسل الأعطال وتكرارها يوفران سياقاً مهماً، خصوصاً في الأعطال المتقطعة.
8. راجع دليل الشركة المصنعة. تعريف المداخل، وحدود القياس، وتسلسل إعادة الضبط تختلف من نظام إلى آخر.

من الأخطاء الشائعة تبديل اللوحة بعد إعادة تشغيل ناجحة لمرة واحدة. إذا عاد العطل بعد التحميل أو بعد دورة باب محددة، فقد يكون السبب حملاً خارجياً أو اتصالاً متقطعاً. كذلك، لا يُنصح بنقل EEPROM أو ذاكرة أو وحدة برمجية بين لوحات إلا إذا أجاز الدليل ذلك صراحةً.

توافق اللوحات والموصلات قبل الشراء

توافق لوحة التحكم ليس مسألة أبعاد أو شكل مقابس فقط. قد تتشابه لوحتان في ترتيب الموصلات لكن تختلفان في جهد الإشارات أو تعريف الأطراف أو البرنامج أو بروتوكول الاتصال، مما قد يؤدي إلى تلف مكونات أو فشل التشغيل.

قبل طلب لوحة بديلة أو قطعة تحديث، طابق القائمة التالية:

• العلامة التجارية ورقم القطعة الكامل، بما فيه اللاحقات والإصدار Revision.
• رقم برنامج النظام أو إصدار الـFirmware، متى كان مذكوراً.
• طراز خزانة التحكم ونوع تطبيق المصعد، مثل الركاب أو الخدمة أو البضائع.
• جهد التغذية والجهود الخارجة، ونوع الإشارات المطلوبة.
• مخطط أطراف التوصيل، وترقيم الموصلات، ووجود جسور ضبط أو مفاتيح DIP.
• واجهة وحدة القيادة ونوع مشغل الباب وناقل الاتصال.
• عدد الطوابق، ترتيب الأبواب، خيارات النداء، وتجهيزات الواجهة الأخرى.
• الحاجة إلى برمجة ميدانية أو أدوات إعداد أو ملفات تكوين.
• حالة القطعة: جديدة أو مجددة أو بديلة، وما إذا كانت شروط المورد تتطلب إعادة القطعة الأصلية.

في أنظمة الأبواب، يجب أن تكون المطابقة أدق لأن وحدة الباب تتفاعل مع القفل والحساسات وحركة المشغل. عند تقييم قطعة تخص هذا الجانب، راجع لوحات التحكم بأبواب مصاعد Toshiba وقطع الأبواب مقابل مرجع النظام الفعلي، لا مقابل اسم العلامة التجارية فقط.

متى يكون الإصلاح مناسباً ومتى تكون الترقية أفضل؟

قد يكون إصلاح اللوحة مناسباً إذا كان العطل محدداً، وتتوفر خدمة إصلاح مؤهلة، ولا تزال القطعة مدعومة ويمكن اختبارها وتوثيقها. لكنه قد لا يكون الخيار الأفضل عندما تتكرر الأعطال، أو تتدهور مكونات عدة بسبب العمر، أو تكون قطع الغيار والبرمجيات غير متاحة.

أما التحديث أو استبدال التحكم الكامل فيستحق التقييم عندما تصبح صيانة النظام القائم معقدة بسبب ندرة القطع أو قيود الاتصال أو عدم توافق المكونات المتبقية. إلا أن التحديث مشروع تكاملي، وليس مجرد تركيب خزانة جديدة؛ فقد يتطلب واجهات للمحرك والأبواب والمؤشرات وأجهزة الموضع وإعادة ضبط ميدانية.

ينبغي أيضاً التأكد من المتطلبات الفنية والتنظيمية المطبقة على المشروع والمبنى قبل اعتماد تصميم التحديث. لا يجوز افتراض أن لوحة بديلة تحقق تلقائياً متطلبات الفحص أو التسليم الخاصة بالموقع.

تشغيل لوحة تحكم مصلحة أو مطورة واعتمادها

بعد الإصلاح أو الاستبدال، لا يكفي أن تتحرك الكبينة مرة واحدة. التشغيل الأولي المنضبط يثبت أن جميع الواجهات تعمل كما ينبغي وأن إعدادات الحماية لم تتغير دون قصد.

ابدأ بمراجعة التوصيلات ومخطط الأطراف والتأريض قبل تغذية النظام. ثم تأكد من الإصدار البرمجي والإعدادات الخاصة بعدد الطوابق واتجاهات الأبواب ووضع الحركة. احتفظ بنسخة من الإعدادات الأصلية حيثما أمكن، ولا تنسخها إلى لوحة مختلفة ما لم تكن متوافقة ومصرحاً بذلك.

تشمل قائمة الاختبارات العملية، وفق إجراءات الشركة المصنعة ومتطلبات الموقع، ما يلي:

• اختبار سلسلة الأمان ومفاتيح التوقف وحالات الفحص.
• اختبار الحركة في الاتجاهين والتوقف ودقة التسوية.
• اختبار الأبواب وأقفال الطوابق وحساسات الحماية وإعادة الفتح.
• اختبار كل طلب من الكبينة والطوابق، وكل مؤشر وشاشة ذات صلة.
• اختبار الإنذار والاتصال الصوتي والإنارة الاحتياطية حيث توجد.
• مراجعة سجل الأعطال بعد دورات تشغيل كافية.
• توثيق رقم اللوحة والإصدار والإعدادات والتغييرات المنفذة ونتائج الاختبار.

يجب أن ينفذ اعتماد المصعد وإعادته للخدمة فنيون مؤهلون وبما يتوافق مع تعليمات المصنّع وإجراءات المبنى والمتطلبات السارية. لا تختصر اختبارات الأمان لتقليل وقت التوقف.

أسئلة شائعة

هل يمكن استبدال لوحة تحكم المصعد برقم قريب؟

لا. تطابق الرقم الأساسي فقط لا يكفي. يجب مقارنة اللاحقة والإصدار والبرمجيات وتوصيلات الأطراف والجهود ووظيفة المصعد. استخدم بيانات الملصق والصور الواضحة ومخطط الخزانة لتأكيد المطابقة.

كيف أعرف أن المشكلة من اللوحة الأم وليست من الباب؟

راجع رمز العطل وحالة مداخل الباب في شاشة التشخيص، ثم اختبر التغذية وقفل الباب والحساسات ومشغل الباب والأسلاك. إن كانت إشارة الباب غير صحيحة عند وصولها إلى اللوحة، فالسبب قد يكون خارج اللوحة. أما إن كانت الإشارة صحيحة لكن معالجتها غير صحيحة بعد استبعاد الإعدادات، فيرتفع احتمال عطل اللوحة.

هل يمكن تشغيل المصعد بقطعة غيار من علامة تجارية مختلفة؟

لا يُفترض ذلك. بعض مشاريع التحديث تستخدم واجهات ومكونات متوافقة مصممة لهذا الغرض، لكن التبديل المباشر بين علامات أو عائلات تحكم مختلفة قد يسبب عدم توافق في الإشارات أو البرمجة أو وظائف الأمان. يلزم تقييم هندسي للنظام كاملاً.

ما البيانات التي ينبغي إرسالها عند طلب لوحة بديلة؟

أرسل صوراً واضحة لوجه اللوحة وملصقاتها، ورقم القطعة والإصدار، وصور الموصلات، وطراز خزانة التحكم، ورمز العطل، ووصفاً لما تم فحصه. هذه البيانات تقلل احتمال توريد لوحة غير مطابقة.

تبدأ المعالجة السليمة لعطل لوحة تحكم المصعد بتوثيق الحالة وفحص التغذية ودوائر الأمان والاتصالات قبل الحكم على أي لوحة. لفرق الصيانة والشراء التي تحتاج إلى مقارنة قطع تحكم متعددة العلامات، توفر Kelevator قطع غيار مصاعد لجهات الاستيراد والتوزيع والمقاولين ومشاريع التحديث؛ استخدم بيانات اللوحة الفعلية ومخطط النظام كأساس لأي طلب أو قرار استبدال.
