دليل اختيار وتحديث وحدة تحكم المصعد

وحدة تحكم المصعد هي المركز الذي ينسّق حركة المقصورة، استدعاءات الطوابق، الأبواب، أنظمة السلامة والاتصال. عند استبدالها أو تحديثها، لا يكفي اختيار لوحة تبدو مطابقة من حيث الجهد أو عدد الطوابق؛ يجب التحقق من توافقها مع نوع الماكينة، المشغل، الحساسات، دوائر الأمان، واجهات الإشارات ومتطلبات الموقع.

الاختيار العملي يبدأ بحصر ما هو مركب فعلياً في المصعد، ثم تحديد ما سيبقى وما سيتغير. في مشاريع التحديث، قد يكون الاحتفاظ بالمحرك أو أبواب الطوابق ممكناً، لكن ذلك لا يعني أن وحدة التحكم الجديدة ستتصل بها مباشرة من دون موصلات أو إعدادات أو إعادة توزيع للأسلاك.

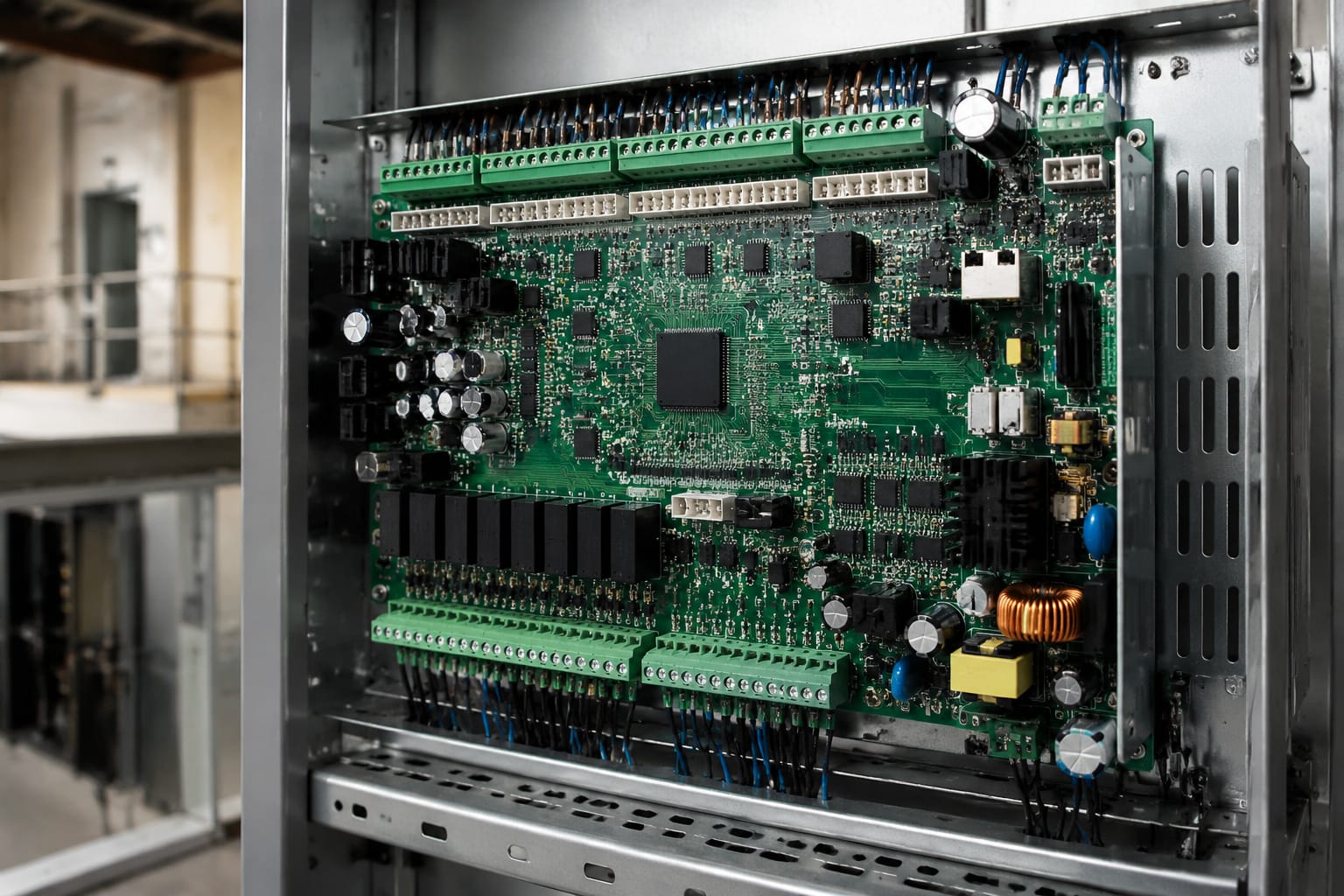

ما الذي تديره وحدة تحكم المصعد؟

تستقبل وحدة تحكم المصعد طلبات الركاب وإشارات الحساسات، ثم تقرر متى وأين تتحرك المقصورة وكيف تفتح الأبواب أو تتوقف بأمان. وهي لا تعمل كقطعة منفصلة؛ بل تربط بين خزانة التحكم، ماكينة الجر أو وحدة القدرة الهيدروليكية، لوحة سقف المقصورة، الأبواب ومعدات الإشارة.

تشمل وظائفها المعتادة ما يلي:

• تسجيل استدعاءات الطوابق وطلبات المقصورة وترتيب الرحلات.
• إرسال أوامر التشغيل والاتجاه والسرعة إلى نظام القيادة.
• مراقبة موضع المقصورة ومنطقة فتح الباب ومستوى التوقف.
• إدارة فتح الباب وإغلاقه وإعادة الفتح عند وجود عائق.
• مراقبة سلسلة الأمان، مثل الأقفال ومفاتيح الحفرة وسقف المقصورة والسرعة الزائدة، بحسب تصميم النظام.
• تشغيل مؤشرات الاتجاه والشاشات والأجراس والإنذارات ووحدات الاتصال.
• دعم وظائف المبنى، مثل التحكم بالدخول، الاستدعاء الجماعي، الإخلاء أو التشغيل عند الحريق، عندما تكون الواجهات والبرمجة مخصصة لذلك.

لذلك فإن عطل لوحة التحكم قد يبدو أحياناً كعطل باب أو حساس أو محرك. قبل طلب بديل، ينبغي عزل سبب العطل عبر سجلات الأخطاء، القياسات الكهربائية، فحص الموصلات ومراجعة تسلسل الإشارات. استبدال اللوحة قبل التشخيص قد ينقل العطل نفسه إلى نظام جديد أو يضيف مشكلة توافق إضافية.

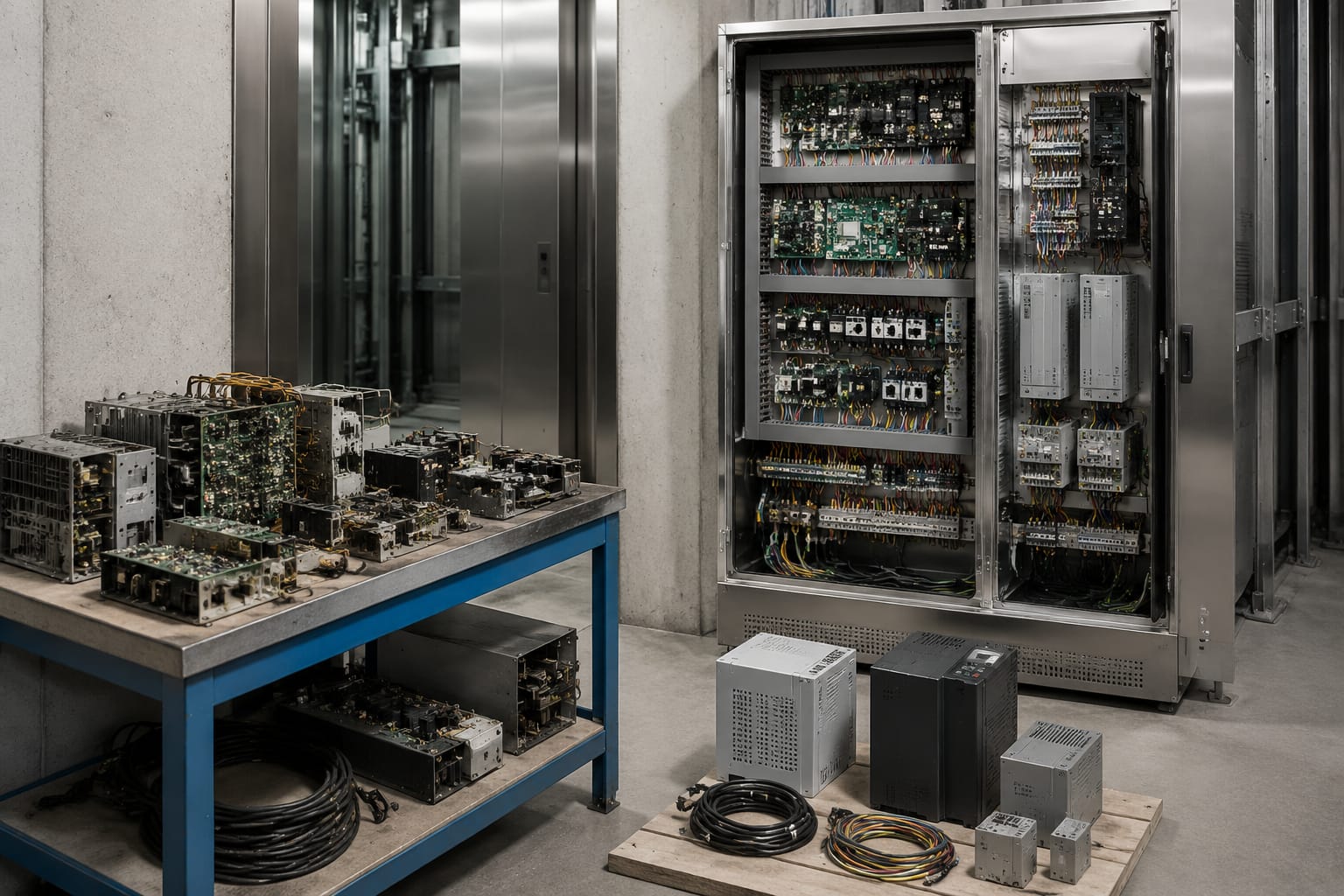

وحدات التحكم الريلية وPLC والأنظمة المدمجة

تختلف بنية وحدة تحكم المصعد بحسب عمر المصعد، نوعه ومستوى الوظائف المطلوبة. المقارنة التالية تساعد في تحديد ما إذا كان المطلوب إصلاحاً محدوداً، استبدالاً متوافقاً أو تحديثاً أوسع.

اللوحات الريلية لا تعني تلقائياً أن المصعد غير قابل للصيانة، لكن عمر الأسلاك والمرحلات وتكرار الأعطال قد يجعل التحديث أكثر كفاءة من إصلاحات متفرقة. وبالمقابل، لا ينبغي استبدال نظام متكامل بلوحة عامة إلا بعد التحقق من قدرته على إدارة جميع الواجهات الموجودة فعلياً.

في المباني متعددة المصاعد، قد تستخدم الوحدات المتكاملة اتصالاً بين المصاعد لتوزيع الاستدعاءات. استبدال لوحة واحدة ضمن مجموعة من دون التحقق من بروتوكول الاتصال قد يلغي بعض وظائف التجميع أو يفرض تحديثاً على بقية الوحدات.

تطبيقات مصاعد الجر مقابل المصاعد الهيدروليكية

يتحدد جزء أساسي من اختيار وحدة التحكم بنوع نظام الرفع. وحدة التحكم تتعامل مع منطق الرحلة والسلامة في الحالتين، لكن واجهة القدرة وأسلوب الحركة يختلفان جذرياً.

مصاعد الجر

في مصعد الجر، ترسل وحدة التحكم أوامر إلى مغير التردد أو نظام القيادة الخاص بالماكينة. يجب التحقق من:

• نوع الماكينة: بمحرك تروس أو بدون تروس، ومتزامن أو حثي.
• طريقة التحكم بالقيادة: إشارات منفصلة، اتصال تسلسلي، أو واجهة مملوكة لشركة معينة.
• جهد التغذية، التيار المقنن، التغذية الأحادية أو الثلاثية، ومتطلبات التأريض.
• نوع جهاز قياس الموضع، مثل المشفر الدوار أو نظام القراءة المغناطيسية.
• حدود السرعة، ارتفاع المشوار، الحمل وسلوك التوقف الدقيق.
• توافق تغذية الفرامل ومراقبة حالتها مع دائرة التحكم والقيادة.

لا يفترض أن أي متحكم جديد يستطيع تشغيل أي مغير تردد. قد تكون الإشارات الأساسية متاحة، لكن وظائف مثل الإنقاذ التلقائي، الضبط الدقيق أو سجلات الأعطال قد تعتمد على بروتوكول خاص.

المصاعد الهيدروليكية

يتعامل متحكم المصعد الهيدروليكي مع وحدة القدرة والصمامات بدلاً من قيادة ماكينة جر. وتشمل نقاط الفحص:

• طريقة تشغيل المحرك والمضخة: تشغيل مباشر، نجمة/دلتا أو بادئ تدريجي، حسب الوحدة القائمة.
• ملفات الصمامات ووظائف الصعود، النزول، التسوية وإيقاف الصمام.
• مفاتيح الضغط، حرارة الزيت ومستوى الزيت إذا كانت موصولة بالنظام.
• زمن التشغيل المسموح للمحرك ومنطق الحماية من السخونة.
• دقة التسوية عند تغير الحمولة أو درجة حرارة الزيت.
• احتياجات الإنقاذ أو خفض المقصورة عند انقطاع التغذية، وفق تصميم الوحدة.

استخدام وحدة تحكم مصممة للجر في تطبيق هيدروليكي، أو العكس، ليس تبديلاً بسيطاً في البرمجة. تختلف مخارج القدرة، تسلسلات التشغيل والمراقبة المطلوبة. يجب اعتماد المخطط الكهربائي لوحدة القدرة القائمة قبل اختيار الأجهزة.

واجهات الباب والتحكم من سقف المقصورة

واجهة الباب من أكثر أسباب التأخير في مشاريع الاستبدال، خصوصاً عندما تكون مقصورة المصعد أو مشغلات الأبواب قائمة منذ سنوات. تتصل وحدة التحكم عادةً بلوحة سقف المقصورة، ومنها إلى مشغل الباب، أقفال أبواب الطوابق، الحساسات، الأزرار والإشارات.

ينبغي حصر العناصر التالية:

• نوع مشغل الباب وطريقة الأمر: فتح/إغلاق بإشارات منفصلة، ملامسات، أو اتصال رقمي.
• جهد محرك الباب وتغذيته ومخارج التحكم المطلوبة.
• ستارة الضوء أو الحافة الميكانيكية أو الحساسات الضوئية، ونوع إشارة إعادة الفتح.
• ملامسات القفل وإثبات الإغلاق لكل باب طابق.
• مفاتيح منطقة الباب، التسوية، الحركة البطيئة والموضع النهائي.
• موصلات وأسلاك لوحة سقف المقصورة وعدد النوى المتاحة في كابل الحركة.
• ملحقات المقصورة، بما فيها الأزرار والشاشة والجرس والاتصال والطوارئ.

قد يكون الاستبدال الأمثل هو تغيير لوحة سقف المقصورة مع خزانة التحكم، لا سيما عندما تتغير طريقة الاتصال بينهما. محاولة الإبقاء على لوحة قديمة مع متحكم جديد يمكن أن تكون عملية إذا كانت الإشارات موثقة ومتوافقة، لكنها قد تزيد التعقيد عندما تحتاج إلى تحويلات متعددة أو تتعذر صيانة القطع لاحقاً.

عند إضافة التحكم بالدخول أو استبدال لوحات الإشارات، تُراجع الواجهة المطلوبة بدقة: هل يلزم تلامس جاف لكل طابق، إدخال رقمي، قارئ بطاقات مستقل أم اتصال شبكي؟ يمكن مقارنة مكونات مثل [لوحة التحكم بالدخول الخاصة بالمصعد](/products/5500-elevator-acess-control-board-motherboard-id-lift-parts/) مع مخطط المشروع، لكن توافقها مع المتحكم القائم يعتمد على المداخل والمخارج والبروتوكول، وليس على اسم المنتج وحده.

المداخل والمخارج ودوائر السلامة

تتخذ وحدة التحكم قرار الحركة بناءً على المداخل، ثم تنفذ القرار عبر المخارج. مطابقة عدد النقاط وحدها غير كافية؛ يجب أيضاً معرفة نوع الإشارة وجهدها ووظيفتها وحالتها الطبيعية.

المداخل

من الأمثلة الشائعة للمداخل: أزرار المقصورة والطوابق، حساسات الموضع، ملامسات الأبواب، سلسلة الأمان، مفاتيح الفحص، حساسات الحمولة وإشارات حالة القيادة. اسأل لكل إدخال:

• هل الإشارة رقمية أم تناظرية؟
• هل هي مفتوحة طبيعياً أم مغلقة طبيعياً؟
• ما جهد التشغيل والعزل المطلوبان؟
• هل يقرأها المتحكم مباشرة أم عبر وحدة بعيدة أو ناقل اتصال؟
• هل تخص وظيفة سلامة تحتاج إلى تصميم معتمد وتسلسل معين؟

المخارج

تشمل المخارج أوامر القيادة، المرحلات، ملفات الصمامات، فتح الباب وإغلاقه، الإشارات الصوتية والمرئية، والإنارة أو التهوية عند الحاجة. لا ينبغي تحميل خرج لوحة منخفض التيار مباشرة بحمل أكبر من قدرته؛ قد يلزم مرحل وسيط، دائرة حماية أو واجهة مصممة للحمل.

سلسلة الأمان

سلسلة الأمان ليست مجموعة مداخل عادية يمكن تجاوزها لتشغيل المصعد. تضم عادةً حالات الحماية من الحفرة وسقف المقصورة والأبواب وأجهزة الحد والسرعة، لكن تفاصيلها تتغير حسب تصميم المصعد ومتطلبات الموقع. أي تعديل عليها يجب أن يراجعه فني مختص بالمصاعد وفق المخططات واللوائح السارية.

من الأخطاء الشائعة استخدام جسور مؤقتة للتشخيص ثم تركها في الخدمة، أو إعادة توصيل سلسلة السلامة اعتماداً على ألوان الأسلاك فقط. ينبغي تتبع كل نقطة بالمخطط والقياس، ووضع تعريفات واضحة للأسلاك بعد كل تعديل.

اختيار أجهزة وحدة تحكم بديلة

أفضل بديل هو الذي يحقق الوظائف المطلوبة ويمكن توثيق توافقه واختباره، وليس بالضرورة اللوحة ذات أكبر عدد من المزايا. جهز ملفاً فنياً قبل طلب التسعير أو الشراء، لأن الصور العامة للخزانة لا تكفي غالباً.

يتضمن الملف المفيد:

1. صورة واضحة لبطاقة بيانات المصعد، خزانة التحكم، لوحة سقف المقصورة والقيادة أو وحدة القدرة.
2. المخططات الكهربائية الأصلية وآخر تعديلات موثقة عليها.
3. بيانات الماكينة أو المضخة: الجهد، التيار، القدرة، السرعة وطريقة البدء أو القيادة.
4. عدد الطوابق والمداخل واتجاهات الفتح والحمولة والسرعة والمشوار.
5. قائمة بالأبواب ومشغلاتها والحساسات والملحقات التي ستبقى.
6. وصف دقيق للأعطال وسجلات الأخطاء وتكرارها.
7. متطلبات خاصة بالمبنى، مثل التحكم بالدخول أو الربط مع أنظمة الحريق أو تشغيل المجموعة.
8. صورة للموصلات وترقيم الأسلاك وكابل الحركة، بدلاً من افتراض أن الموصلات قابلة لإعادة الاستخدام.

يتعين أيضاً سؤال المورد أو المصنّع عن نقاط محددة: هل البرمجة متاحة للمقاول؟ هل يلزم برنامج أو كابل خاص؟ هل مخطط التوصيل ودليل الإعداد متوفران؟ هل يتطلب الاتصال مع القيادة أو لوحة سقف المقصورة وحدة إضافية؟ ما الخيارات المتاحة للغات الشاشة، رسائل الأعطال وخدمات الاتصال؟

بالنسبة لتطبيقات الدخول، قد تحتاج إلى [لوحة أم لنظام التحكم بالدخول في المصعد](/products/elevator-access-control-board-motherboard-lift-accessories/) بدلاً من محاولة تنفيذ الوظيفة من مخارج المتحكم العامة. القرار الصحيح يتوقف على عدد الطوابق المراد تقييدها، منطق الصلاحيات، الواجهة مع القارئ، وما إذا كان النظام مستقلاً أو مرتبطاً بإدارة المبنى.

في سوق قطع الغيار متعدد العلامات، مثل نطاق التوريد الذي تخدمه Kelevator للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM، تظل مراجعة رقم الجزء، المخطط وبيانات الواجهة ضرورية قبل اعتبار القطعة بديلاً متوافقاً.

تخطيط تحديث وحدة التحكم

تحديث المتحكم ليس مجرد إزالة خزانة وتركيب أخرى. المشروع الناجح يقسم العمل إلى مراحل تقلل فترة التوقف وتكشف التعارضات قبل وصول الفنيين إلى الموقع.

1. المسح الفني وتحديد النطاق

وثّق الحالة الحالية أولاً: الأسلاك، القيادة، لوحة سقف المقصورة، الأبواب، الإشارات، الاتصالات وسلسلة الأمان. بعد ذلك حدد ما الذي سيبقى وما الذي سيستبدل. يجب أن يوضح النطاق بجلاء ما إذا كان يشمل الخزانة فقط أم القيادة أو لوحة سقف المقصورة أو كابل الحركة أو الأبواب.

2. تصميم التوافق

أنشئ جدول ربط بين كل طرف قائم والطرف الجديد. ينبغي أن يذكر الجدول اسم الإشارة، جهدها، نوعها، رقم السلك، الطرف المصدر والطرف المستقبل. هذه الخطوة تكشف مبكراً نقص المداخل أو المخارج واختلاف الجهود والوظائف التي تتطلب مرحلات أو وحدات واجهة.

3. اعتماد الترتيب والبرمجة

قبل التركيب، اعتمد بيانات الرحلة، طوابق التوقف، اتجاهات الأبواب، إعدادات السرعة، تسميات المؤشرات ومنطق التحكم بالدخول. لا تنقل إعدادات متحكم قديم تلقائياً؛ راجعها مقابل الواقع في الموقع، خصوصاً بعد أي تعديل سابق غير موثق.

4. تنفيذ منضبط

صنّف الأسلاك قبل فصلها، واحتفظ بالأسلاك الاحتياطية مفصولة ومعلّمة. لا تعتمد على ألوان الموصلات فقط، لأن التعديلات القديمة قد لا تتبع المخطط الأصلي. افصل التغذية واتبع إجراءات العزل والتحقق المناسبة قبل العمل على الخزانة أو وحدة القدرة.

5. اختبار مرحلي

اختبر أولاً دوائر الأمان ووضع الفحص، ثم اتجاه الحركة، قراءة الموضع، تسوية الطوابق، الأبواب، الاستدعاءات، الإشارات ووظائف الطوارئ. اختبار التشغيل الكامل قبل فحص الأساسيات قد يجعل تشخيص المشكلة أبطأ وأكثر خطورة.

عند تحديث واجهة تشغيل الباب أو ملحقاتها، يجب التحقق من بيانات المشغل والتوصيل بدلاً من افتراض قابلية الاستبدال العامة. يمكن الرجوع إلى [مكونات مشغل المصعد متعددة الوظائف](/products/universal-elevator-multi-function-operator-monarch-step-system-elevator-parts/) كمرجع عند حصر الخيارات، مع تأكيد الجهد والإشارات والتوافق الميكانيكي والفني لكل مشروع.

في الإمارات، قد تتطلب أعمال التحديث مراجعة متطلبات الجهة المحلية أو إدارة المبنى، خصوصاً عند تأثير العمل في أنظمة الحريق أو الطوارئ أو التشغيل الجماعي. هذه المتطلبات تختلف بحسب الموقع ونوع المبنى، لذلك يجب التحقق منها في نطاق المشروع بدلاً من افتراض أن إعداداً مستخدماً في مبنى آخر مقبول تلقائياً.

التشغيل التجريبي والتوثيق

يبدأ التشغيل التجريبي بعد التأكد من التوصيلات، لكنه لا ينتهي عند نجاح أول رحلة. المطلوب هو إثبات أن المصعد يعمل بأمان وباستقرار في أوضاعه المعتادة والاستثنائية ضمن نطاق التحديث.

تتضمن قائمة التحقق العملية:

• التحقق من جميع الطوابق والاتجاهات والمداخل.
• فحص فتح الأبواب وإغلاقها وإعادة الفتح والاستجابة للحساسات.
• اختبار دقة الوقوف والتسوية تحت ظروف تشغيل مناسبة.
• مراجعة مفاتيح الفحص، الإنذار، الاتصال ووظائف الإنقاذ المتاحة في التصميم.
• التحقق من الاستدعاءات الخارجية وطلبات المقصورة والإشارات المرئية والصوتية.
• اختبار التحكم بالدخول والوظائف المربوطة، إن وجدت.
• مراجعة سجلات الأخطاء بعد دورات تشغيل كافية لمعرفة التنبيهات المتكررة.
• التحقق من عدم ارتفاع حرارة المكونات أو وجود توصيلات مرتخية بعد التشغيل.

ينبغي تسليم ملف محدث للموقع يتضمن المخطط النهائي، جدول أطراف التوصيل، قائمة المكونات وأرقامها، نسخة من الإعدادات، بيانات الدخول المصرح بها لإعدادات الصيانة، سجل الاختبارات وإجراءات الرجوع عند الحاجة. كما يجب تحديث التعريفات داخل الخزانة وعلى لوحة سقف المقصورة بحيث يستطيع فريق الصيانة تشخيص العطل من دون تخمين.

الوثائق ليست إجراءً إدارياً فقط؛ فهي ما يجعل الإصلاح التالي أسرع ويحد من استبدال قطع سليمة بسبب عدم وضوح التوصيلات أو الإعدادات.

أسئلة شائعة

هل يمكن استبدال وحدة تحكم المصعد فقط مع الإبقاء على بقية المكونات؟

نعم في بعض المشاريع، إذا كانت القيادة والأبواب والحساسات وواجهات الإشارات متوافقة أو يمكن ربطها بواجهات موثقة. لكن يجب فحص كل واجهة؛ فالإبقاء على المكونات القديمة قد يضيف وحدات تحويل أو أعمال أسلاك تجعل التحديث الجزئي أقل ملاءمة.

هل تتوافق لوحة تحكم عامة مع أي نوع من المصاعد؟

لا. التوافق يتطلب مطابقة نظام الجر أو الهيدروليك، نوع القيادة، المداخل والمخارج، جهد الإشارات، لوحة سقف المقصورة، الأبواب وسلسلة الأمان. كما قد تعتمد بعض الأنظمة على اتصال أو برمجة خاصة.

متى يكون التحديث أفضل من إصلاح المتحكم القائم؟

يصبح التحديث خياراً منطقياً عندما تتكرر الأعطال، أو تصبح القطع والوثائق غير متاحة، أو لا يستطيع النظام الحالي دعم وظائف لازمة، أو تكون حالة الأسلاك والمرحلات سبباً في توقفات متكررة. أما العطل المحدد في مزود طاقة أو حساس أو موصل، فقد لا يتطلب استبدالاً كاملاً.

ما أهم معلومة يجب تقديمها عند طلب متحكم بديل؟

المخطط الكهربائي الدقيق مع بيانات الماكينة أو وحدة القدرة هو الأهم، ويليه رقم طراز المتحكم القائم وصور واضحة للموصلات والقيادة ولوحة سقف المقصورة. هذه البيانات تعطي أساساً حقيقياً للتحقق من التوافق.

ابدأ بجرد فني للمكونات والإشارات قبل اختيار وحدة تحكم المصعد أو طلب عرض لها. ثم طابق كل واجهة، من القيادة إلى الباب وسلسلة الأمان، واحتفظ بمخططات وإعدادات نهائية قابلة للاستخدام من فريق الصيانة.
