دليل الثقل الموازن للمصاعد: المكونات والفحص والسلامة

الثقل الموازن للمصعد، أو elevator counterweight، هو الكتلة التي تعادل جزءاً كبيراً من وزن الكابينة وحمولتها التصميمية في نظام الجر. وجوده يقلل عزم المحرك والطاقة المطلوبة لتحريك الكابينة، ويحافظ على تماسك حبال التعليق على بكرة الجر ضمن ظروف التشغيل المصممة لها.

لا يُختار الثقل الموازن بالوزن وحده. فسلامة المنظومة تعتمد أيضاً على هيكل الثقل، وأثقال الحشو، وأحذية التوجيه، والسكك، ونهايات التعليق، والخلوص في البئر، والمصدات في الحفرة. عند الفحص أو التحديث، يجب التعامل مع هذه العناصر كمنظومة مترابطة، مع الرجوع إلى بيانات الشركة المصنّعة للمصعد ومتطلبات الجهة المختصة بالمبنى.

لماذا تستخدم مصاعد الجر أثقالاً موازنة؟

في مصعد الجر، تمر حبال التعليق فوق بكرة الجر؛ تتصل الكابينة بأحد طرفي الحبال ويتصل الثقل الموازن بالطرف الآخر. عندما تتحرك الكابينة صعوداً، يهبط الثقل الموازن، والعكس صحيح. لذلك لا يرفع المحرك كامل وزن الكابينة والحمولة في كل دورة تشغيل.

تُضبط كتلة الثقل الموازن عادة لتساوي وزن الكابينة الفارغة مضافاً إليه نسبة محددة من الحمولة المقننة. تختلف هذه النسبة بحسب تصميم المصعد وسعته وسرعته ونمط استخدامه، وغالباً ما تكون في نطاق شائع يقارب 40% إلى 50% من الحمولة المقننة، لكن لا يجوز اعتماد هذه القيمة بديلاً عن حسابات المصنّع.

تظهر فوائد الموازنة الصحيحة في عدة نقاط عملية:

• خفض الحمل التشغيلي على آلة الجر وبكرة الجر.
• تقليل استهلاك الطاقة مقارنة بتحريك كتلة الكابينة كاملة بلا موازنة.
• دعم ثبات أداء الجر وتقليل احتمال الانزلاق في ظروف التشغيل المصممة.
• تحسين انتظام التسارع والتباطؤ عند ضبط المنظومة ومعايرتها بصورة صحيحة.
• تقليل الإجهاد غير الضروري على الحبال ومكونات التعليق.

لكن زيادة كتلة الثقل أو نقصها لا تعني فقط أداءً أقل كفاءة. فقد تؤثر في الجر، ومسافات التوقف، واستهلاك الطاقة، وسلوك المصعد عند اختلاف اتجاه الحركة والحمولة. لهذا لا ينبغي إضافة أو إزالة أثقال حشو بعد أعمال التحديث أو استبدال الكابينة إلا وفق حساب معتمد وإجراء اختبار مناسب.

هيكل الثقل الموازن وأثقال الحشو

هيكل الثقل الموازن هو الإطار المعدني الذي يحمل كتلاً منفصلة تسمى أثقال الحشو. يتحرك الإطار عمودياً في البئر على سكك توجيه خاصة به، ويرتبط بمنظومة التعليق. وظيفته ليست حمل الوزن فحسب، بل إبقاء أثقال الحشو مصطفة ومثبتة أثناء الحركة وعند التوقف أو حدوث ظروف غير اعتيادية.

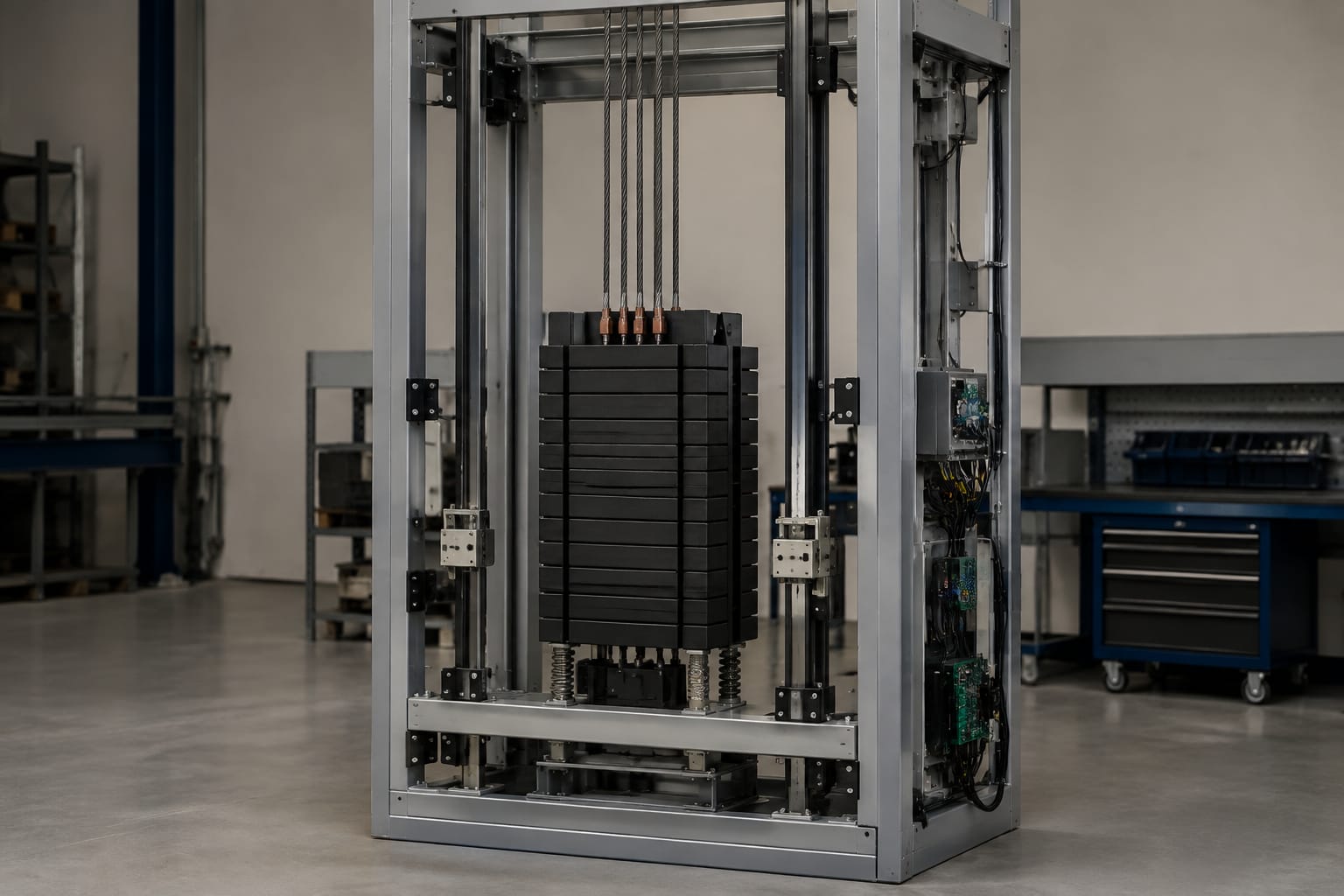

هيكل الثقل

يتكون الهيكل، بحسب الطراز، من قوائم جانبية وعوارض علوية وسفلية وقضبان أو مسامير ربط ووسائل احتجاز للكتل. توجد تصاميم بإطارات مختلفة المقاس ونقاط تعليق مختلفة، ولذلك لا تكون الأطر متبادلة الاستخدام لمجرد تشابه شكلها.

عند معاينة الإطار، ينبغي التأكد من:

• عدم وجود تشقق أو انحناء أو تآكل مؤثر في الأجزاء الحاملة.
• سلامة اللحامات والوصلات والقضبان الملولبة والصواميل ووسائل القفل.
• عدم ارتخاء الكتل أو تحركها داخل الإطار.
• تطابق نقاط التعليق ومقاس الحبال أو الوصلات مع التصميم الأصلي.
• عدم وجود تآكل ناتج عن احتكاك الإطار بالسكك أو بجدار البئر.
• بقاء فتحات الفحص والملصقات التعريفية، إن وجدت، مقروءة ومتاح الوصول إليها.

لا يُعالج الإطار المتشقق باللحام الموقعي أو التعديل غير المعتمد كحل افتراضي. أي إصلاح في جزء حامل للأحمال يحتاج إلى تقييم هندسي وتعليمات واضحة من المصنّع أو جهة مؤهلة، لأن التغيير قد يؤثر في مقاومة الهيكل والخلوص داخل البئر.

أثقال الحشو

أثقال الحشو هي كتل مركبة داخل الإطار للوصول إلى الكتلة الإجمالية المحددة. قد تكون من الحديد الزهر أو مواد أخرى يستخدمها المصنّع. أهم خصائصها ليست الشكل الخارجي فقط، بل الوزن الفردي، والأبعاد، وموضع التركيب، وطريقة الاحتجاز.

أخطاء شائعة عند التعامل معها تشمل تركيب كتل مجهولة الوزن، أو خلط كتل بسماكات مختلفة في مواضع غير مناسبة، أو ترك وسيلة الاحتجاز مفكوكة، أو استخدام كتلة متضررة ذات حواف متكسرة. هذه الأخطاء قد تؤدي إلى تحرك الكتل، واحتكاكها بالإطار، وتغير غير مقصود في الموازنة.

عند استبدال كتلة، وثّق عدد الكتل الموجودة ووزنها المرجعي وترتيبها. ولا تفترض أن كتلاً متساوية الأبعاد متساوية الكتلة؛ اختلاف المادة أو التجويف الداخلي قد يغيّر الوزن بصورة ملموسة.

أحذية التوجيه وسكك التوجيه

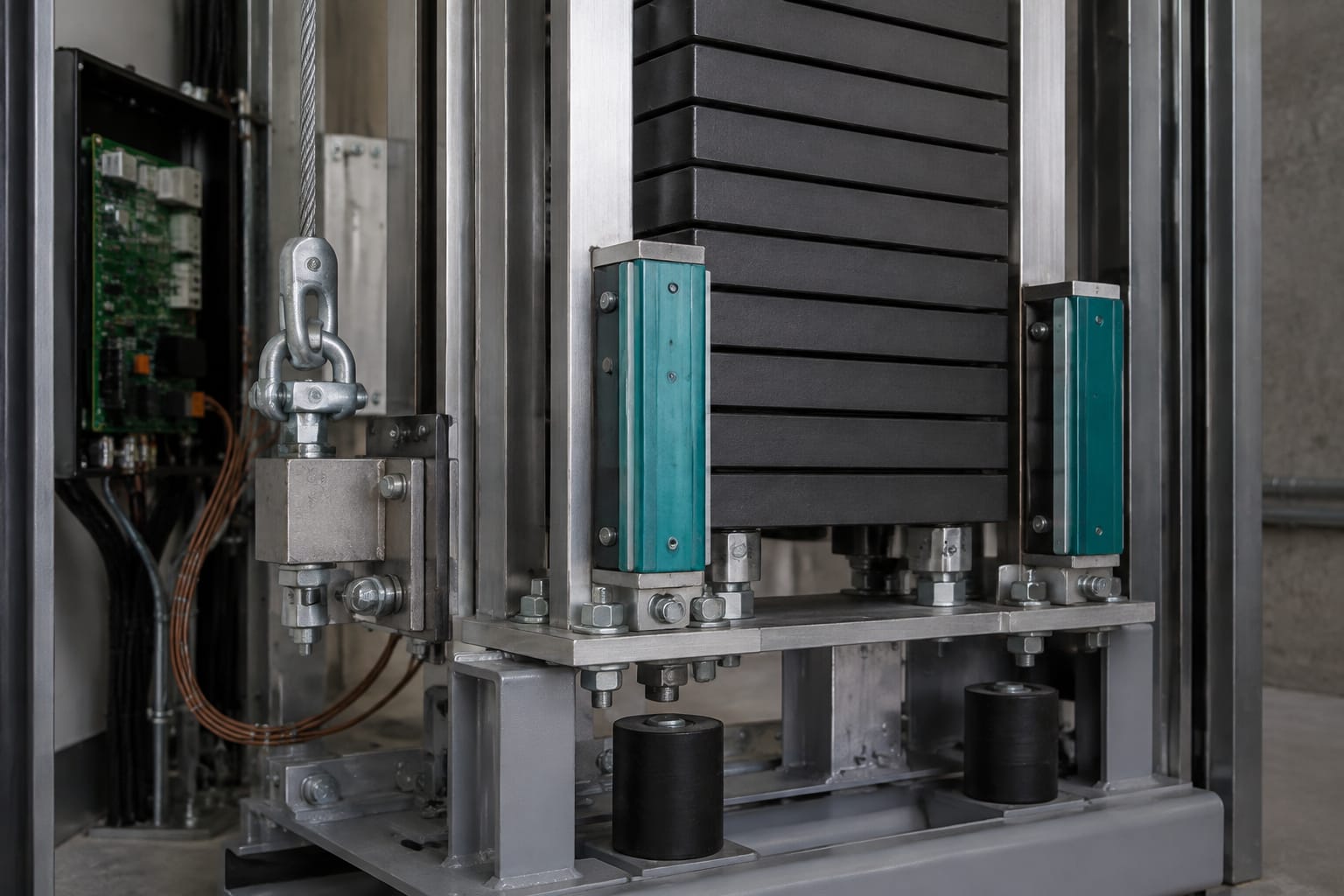

تتحرك الكابينة والثقل الموازن على سكك منفصلة داخل البئر. وتربط أحذية التوجيه بين الهيكل والسكة، بحيث تحد من الحركة الجانبية وتحافظ على مسار رأسي منتظم. لا تحمل أحذية التوجيه الكتلة العمودية الأساسية للثقل، لكنها عنصر مهم لمنع الاحتكاك العشوائي والاهتزاز والاصطدام الجانبي.

توجد أحذية انزلاقية تستخدم بطانات قابلة للاستبدال، وأحذية بكرات تستخدم عجلات أو بكرات. يعتمد الاختيار على تصميم المصعد والسرعة ونوع السكة وتعليمات الشركة المصنّعة. لا يصح تحويل نوع الحذاء أو تعديل ضبطه لمجرد توفر قطعة مختلفة في المخزون.

تشمل مؤشرات التآكل التي تستدعي الفحص:

• تآكل بطانة الحذاء أو تشققها أو فقدانها.
• آثار حك غير منتظمة أو معدن مكشوف على الحذاء.
• تآكل عجلات أحذية البكرات أو خشونة دورانها.
• عدم تمركز الحذاء على السكة.
• تراكم الغبار أو الشحوم غير المناسبة على السكة.
• ارتخاء مسامير تثبيت الحذاء أو أجزائه القابلة للضبط.

في بيئات الإمارات، قد يتراكم الغبار الدقيق بسرعة في آبار المصاعد أو غرف الآلات غير المحكمة. لا تعالج المشكلة بإضافة مادة تشحيم عشوائياً؛ إذ تعتمد حاجة السكة إلى التنظيف أو التزييت ونوع المادة المستخدمة على تصميم الحذاء وتعليمات المصنّع. الشحم غير المناسب قد يجمع الأتربة ويزيد التآكل بدلاً من تقليله.

عند تحديد بطانة أو حذاء بديل، تحقق من عرض رأس السكة، وسمك البطانة، وأبعاد جسم الحذاء، ونمط الثقوب، وطريقة التثبيت. تتوفر [بطانات أحذية لسكة الثقل الموازن](/products/counterweight-hollow-rail-w-boot-toe-boot-lining-lift-parts-elevator-accessories/) لتطبيقات محددة، لكن المطابقة الفعلية يجب أن تستند إلى العينة أو رقم القطعة وبيانات المصعد، لا إلى الاسم العام للمنتج فقط.

التعويض ووصلات التعليق

وصلات التعليق

تتصل الكابينة والثقل الموازن بحبال تعليق تمر فوق بكرة الجر، وقد تتضمن المنظومة بكراً منحرفاً أو ترتيبات تعليق بنسبة مختلفة بحسب التصميم. عند طرف الثقل توجد عادة نقطة أو نقاط تعليق مصممة لتحمل الحمل وتوزيعه بالطريقة المطلوبة.

فحص الوصلات يشمل الحبال ونهاياتها، والقضبان أو اليايات إن وجدت، والصفائح والدبابيس ووسائل التثبيت. يجب البحث عن التآكل والتشوه والارتخاء، والتحقق من تساوي الشد وفق إجراءات المصنّع. تعديل طول حبل واحد أو نقل نقطة تثبيت بلا إجراء ضبط واختبار قد يخل بتوزيع الحمل وسلوك الجر.

لا تستبدل حبال التعليق أو ملحقاتها بناء على القطر الاسمي فقط. يلزم تأكيد عدد الحبال، والبنية، والقطر، واتجاه التخديد، ونسبة التعليق، ومواصفات النهايات، ومتطلبات النظام كاملاً.

حبال أو سلاسل التعويض

في المصاعد ذات مسافة الحركة الطويلة، يمكن أن يصبح وزن الحبال المتدلية مؤثراً في توازن النظام عند تغير موقع الكابينة. تستخدم بعض التصاميم حبال أو سلاسل تعويض للحد من هذا الأثر. ترتبط هذه المكونات بالكابينة والثقل الموازن وتتحرك عبر الحفرة أو بكرات مخصصة.

تحتاج منظومة التعويض إلى فحص مسارها، وحالة نقاط التثبيت، وتآكل السلسلة أو الحبل، ووضع جهاز الشد أو البكرة إن وجدت، والخلوص عن الأرضية والمصدات والأجزاء المتحركة. أي صوت ضرب أو احتكاك في الحفرة يستحق التحقيق، ولا ينبغي اعتباره أثراً طبيعياً لتشغيل المصعد.

اعتبارات الخلوص والاحتجاز

الخلوص هو المسافة الآمنة بين الثقل الموازن والكابينة والسكك والجدران ومكونات البئر والمصدات. تتغير القيم المقبولة وفق نظام المصعد والمواصفات المطبقة، لذلك لا توجد قيمة واحدة يمكن تعميمها على جميع المشاريع.

يصبح التحقق من الخلوص مهماً بصورة خاصة بعد:

• استبدال الكابينة أو تغيير كسوتها أو أبعادها.
• تغيير السكك أو حواملها أو ضبطها.
• استبدال إطار الثقل أو إضافة أو إزالة أثقال الحشو.
• أعمال إصلاح في الحفرة أو البئر.
• تحديث نظام التحكم أو آلة الجر بما يغير السرعة أو مسافة التوقف.
• وقوع اصطدام أو دخول الثقل على المصدات.

يتضمن الاحتجاز تثبيت أثقال الحشو داخل الإطار باستخدام الصفائح أو القضبان أو المشابك المصممة لذلك. يجب أن تبقى هذه الأجزاء في مكانها ومشدودة بحسب تعليمات المصنّع. لا تستخدم أسلاكاً أو صفائح مرتجلة أو حشوات مؤقتة لتعويض فقدان جزء احتجاز.

كما ينبغي التحقق من المصدات الموجودة أسفل مسار الثقل الموازن في الحفرة. نوع المصد، وارتفاعه، وموضعه، وحالته، ومسافة الوصول إليه ترتبط بسرعة المصعد وتصميمه. ينبغي فحصه ضمن برنامج الصيانة، خصوصاً بعد أي تشغيل غير عادي أو أعمال قد تؤثر في موضعه.

علامات التآكل الشائعة وما الذي يشمله الفحص

تبدأ معظم الأعطال القابلة للاكتشاف مبكراً بعلامات بسيطة: صوت احتكاك، غبار معدني، اهتزاز، أو تآكل غير منتظم في البطانة. لا يعني ذلك أن سبب المشكلة هو الحذاء نفسه؛ فقد يكون منشؤها انحراف السكة أو ارتخاء تثبيت أو مشكلة في الإطار.

ينبغي أن يشمل الفحص الدوري، وفق خطة الصيانة المعتمدة، نظافة السكك، وحالة الأحذية، وتثبيت الإطار، واحتجاز الكتل، ووصلات التعليق، والمصدات، والخلوص المرئي. أما الفحوصات التي تتطلب قياساً أو ضبطاً أو الدخول إلى مناطق الخطر فيجب أن ينفذها فنيون مؤهلون وبإجراءات عزل مناسبة.

كيفية تحديد قطعة الغيار الصحيحة

تحديد قطعة غيار للثقل الموازن يبدأ من تعريف المصعد والمنظومة، وليس من صورة القطعة. التشابه البصري بين أحذية التوجيه أو البطانات قد يخفي فروقاً مهمة في عرض السكة وموضع التثبيت وسماكة المادة.

جهّز المعلومات التالية قبل الطلب:

1. اسم الشركة المصنّعة للمصعد والطراز ورقم الوحدة أو رقم القطعة، إن كان متاحاً.
2. صور واضحة للقطعة وهي مركبة، مع صورة للجهة الخلفية ونقاط التثبيت.
3. قياسات دقيقة: عرض رأس السكة، وأبعاد جسم الحذاء، وقطر الثقوب، والمسافات بينها.
4. نوع الحذاء: انزلاقي أو بكرات، وهل المطلوب الجسم كاملاً أو البطانة فقط.
5. صور للضرر وموقعه، لأن نمط التآكل يساعد في كشف مشكلة المحاذاة.
6. أي تعديلات سابقة في الإطار أو السكك أو نظام التعليق.
7. الكمية المطلوبة وما إذا كانت القطع تُستبدل كمجموعة متناظرة.

قد يفيد استخدام رقم جزء أصلي، لكنه لا يكفي وحده إذا كانت الوحدة قد خضعت لتحديث سابق. يجب أيضاً مطابقة الرسم أو القياسات والعينة الفعلية. للمشاريع متعددة العلامات التجارية، توفر Kelevator قطع غيار مصاعد متعددة العلامات لمستوردي وموزعي وفنيي الصيانة والمشترين من الشركات؛ وتبقى مراجعة التوافق الفني مسؤولية أساسية قبل التوريد والتركيب.

تظهر الفروق بين التصاميم بوضوح في بطانات السكك المجوفة. على سبيل المثال، يمكن مقارنة أبعاد وتفاصيل [بطانات سكة الثقل بنمط M](/products/counterweight-hollow-rail-w-m-type-boot-lining-lift-accessories-elevator-spare-parts/) مع العينة الفعلية، بدلاً من افتراض التوافق من تسمية النمط. وفي التطبيقات التي تتطلب توافقاً مع تكوينات محددة، راجع مواصفات [أحذية التوجيه المساعدة وبطانات سكة الثقل](/products/auxiliary-rail-guide-boots-counterweight-hollow-rail-w-boot-head-boot-lining-suitable-for-mitsubishi-otis-elevator-accessories/) قبل اعتماد البديل.

احتياطات السلامة عند العمل على الثقل الموازن

الثقل الموازن كتلة متحركة وثقيلة داخل بئر محدود المساحة. لا ينبغي الدخول إلى مساره أو تنفيذ أعمال على الإطار أو الأحذية أو الحبال من دون عزل المصعد وتأمينه وفق إجراءات الموقع وتعليمات المصنّع.

اتبع المبادئ التالية:

• اعزل مصدر الطاقة وطبّق إجراءات القفل والوسم المعتمدة في الموقع.
• امنع تشغيل المصعد من أي نقطة تحكم قبل دخول البئر أو الحفرة.
• لا تعمل أسفل ثقل موازن غير مدعوم أو في مسار حركته.
• استخدم وسائل تثبيت ورفع مصنفة للحمل عند التعامل مع أثقال الحشو أو الإطار.
• لا تزل وسائل احتجاز الكتل قبل دعم الحمل وتحديد ترتيب إعادة التركيب.
• حافظ على الاتصال بين أفراد الفريق عند العمل في الحفرة أو أعلى الكابينة.
• أبعد الأدوات والمواد عن مسار الثقل وعن المصدات ومنظومة التعويض.
• لا تعد المصعد للخدمة قبل إعادة جميع الأغطية ووسائل التثبيت وإجراء الفحوصات المطلوبة.
• التزم بتعليمات المصنّع وكود المصاعد المعمول به ومتطلبات إدارة المبنى والجهات المختصة.

معدات الوقاية الشخصية مهمة، لكنها لا تعوض العزل أو الدعم الميكانيكي أو التخطيط الصحيح للعمل. كما أن أي ضرر في حبال التعليق، أو سقوط كتلة، أو تماس مع المصدات، أو تشوه في الإطار يستدعي إيقافاً منظماً وتقييماً فنياً قبل إعادة التشغيل.

أسئلة شائعة

هل يمكن زيادة عدد أثقال الحشو لتحسين أداء المصعد؟

لا. إضافة أثقال حشو تغير توازن منظومة الجر وقد تؤثر في سلوك المصعد والجر ومسافات التوقف. لا تنفذ ذلك إلا ضمن حسابات وتعليمات معتمدة واختبارات مناسبة بعد العمل.

متى تستبدل بطانة حذاء الثقل الموازن؟

تستبدل عند بلوغ حد التآكل المحدد من المصنّع، أو عند التشقق أو فقدان المادة أو ظهور تآكل يؤثر في التوجيه. افحص سبب التآكل أولاً، لأن تركيب بطانة جديدة على سكة غير محاذية لن يحل المشكلة.

هل يمكن استخدام حذاء توجيه من مصعد آخر؟

فقط بعد التحقق الفني من توافقه مع مقاس السكة، والإطار، ونمط التثبيت، والحمل، والسرعة، وتصميم المصعد. التشابه في الشكل أو العلامة التجارية ليس دليلاً كافياً على التوافق.

ما الفرق بين مشكلة في الثقل الموازن ومشكلة في حبال الجر؟

قد يظهر كلاهما في صورة ضوضاء أو اهتزاز أو أداء جر غير منتظم. يفحص الفني مسار السكك والأحذية والإطار واحتجاز الكتل، ثم يقيم الحبال وبكرة الجر وشد الحبال ونهايات التعليق ضمن تشخيص واحد، بدلاً من عزل جزء واحد بناءً على العرض فقط.

ابدأ بحصر بيانات المصعد وقياسات السكة وصور القطعة المتضررة، ثم طابقها مع الرسم أو رقم الجزء وتعليمات المصنّع قبل شراء أي بديل. هذا النهج يقلل أخطاء التوافق ويحافظ على وظيفة الثقل الموازن وسلامة نظام الجر.
