دليل door drive للمصاعد: المحركات واللوحات والضبط

نظام door drive هو المنظومة التي تفتح أبواب المصعد وتغلقها بصورة متحكم بها. وهو لا يقتصر على المحرك؛ بل يربط بين محرك الباب، ولوحة التحكم، وناقل الحركة، والحساسات، وأجهزة الحماية، والضبط الميكانيكي للباب. لذلك لا يكفي تبديل قطعة معطلة بالاعتماد على شكلها أو رقمها المختصر.

للتعامل الصحيح مع عطل أو استبدال في door drive، ابدأ بتحديد وظيفة الجزء المتأثر، ثم طابق المواصفات الكهربائية والميكانيكية وإشارات التغذية الراجعة. بعد التركيب، تأتي مرحلة ضبط المعلمات والمحاذاة والاختبارات، لأن باباً متحركاً بمحرك ولوحة متوافقين نظرياً قد يستمر في إصدار الأعطال إذا كانت مقاومة الحركة أو الحساسات أو الإعدادات غير سليمة.

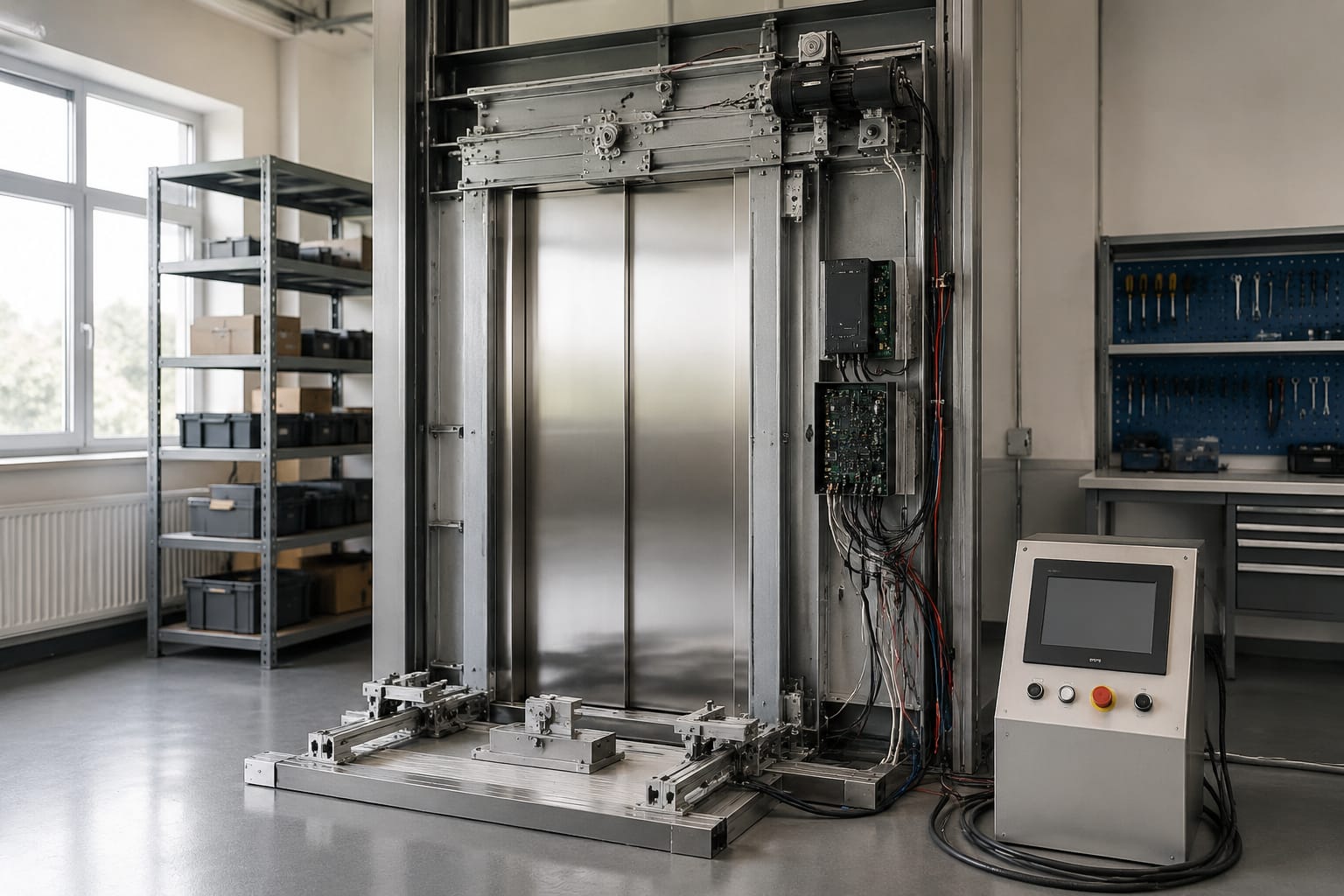

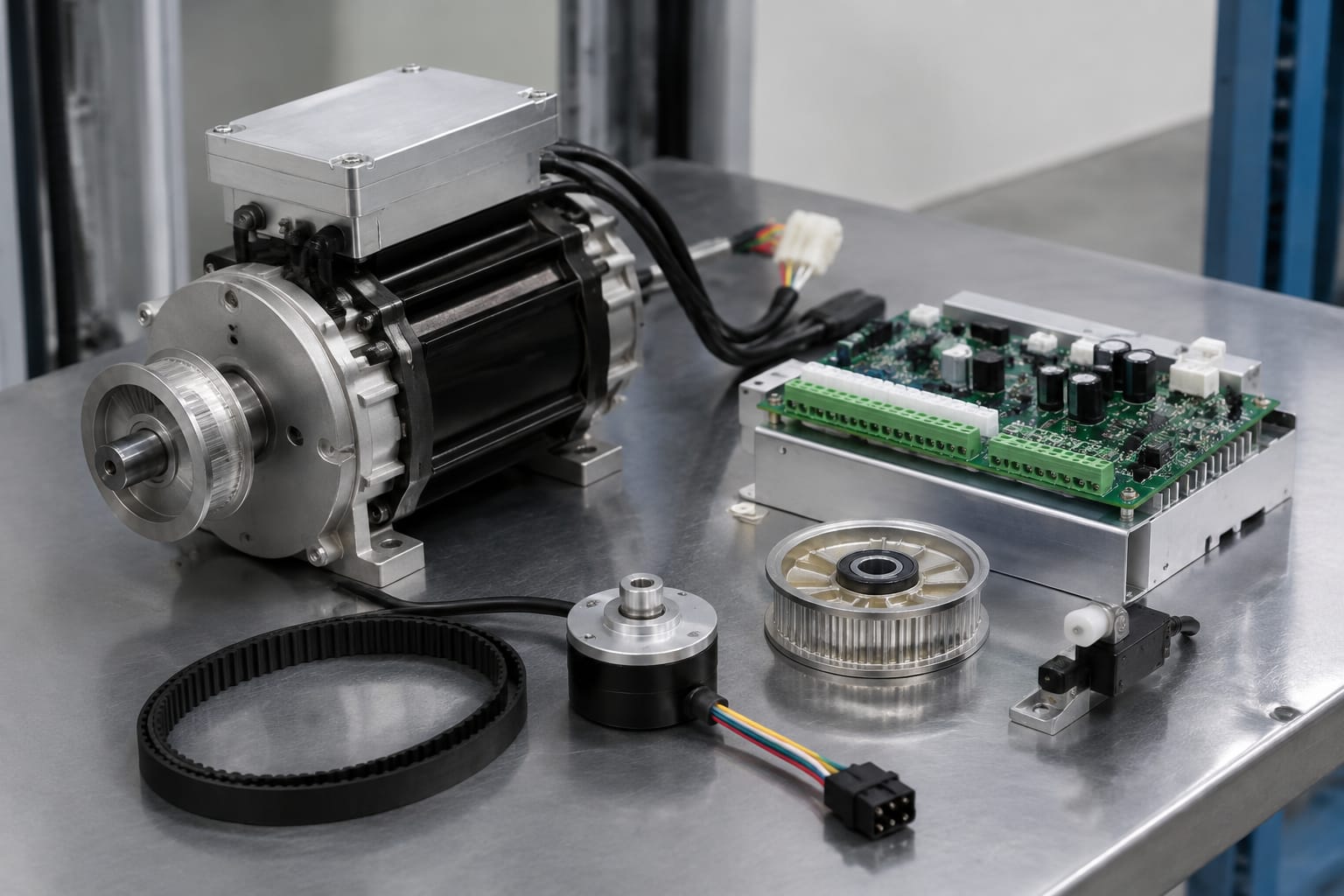

أجزاء نظام door drive في المصعد

يوجد نظام تشغيل الباب عادة على عربة باب الكابينة، وقد تختلف بنية النظام بحسب الشركة المصنعة وطراز المصعد وعمره. إلا أن العناصر الأساسية تؤدي الأدوار نفسها في معظم الأنظمة.

• محرك الباب: يحول أمر الفتح أو الإغلاق إلى حركة دورانية. قد يكون محركاً بتيار متردد AC، أو مستمراً DC، أو محركاً متزامناً بمغناطيس دائم PMSM.
• لوحة door controller أو drive board: تستقبل أوامر التشغيل وتتحكم في قدرة المحرك واتجاهه وسرعته وعزم الدوران. وقد تكون لوحة مستقلة أو جزءاً من نظام تحكم أكبر.
• ناقل الحركة: يشمل السير المسنن أو البكرات أو التروس أو ذراع الربط، وينقل حركة المحرك إلى مشغّل الباب وألواح الأبواب.
• مشغّل باب الطابق: العنصر الذي يتشابك مع باب الطابق عند وصول الكابينة إلى المستوى الصحيح لفتح البابين وإغلاقهما معاً.
• وحدة التغذية الراجعة: قد تكون إنكودر encoder، أو مستشعر Hall، أو مقياس سرعة، أو إشارة موضع مدمجة في المحرك. تمكّن اللوحة من معرفة اتجاه الحركة والسرعة والموضع.
• مفاتيح النهاية والحساسات: تحدد حالات الفتح والإغلاق، أو تؤكد موضع قفل الباب أو تحريره، بحسب تصميم النظام.
• حساسات الحماية: مثل الستارة الضوئية أو حساس الحافة، وتمنع الإغلاق عند اكتشاف شخص أو جسم في فتحة الباب.
• التوصيلات والحماية الكهربائية: تشمل الكابلات والموصلات والفيوزات ودوائر الحماية. ضعف التلامس أو تلف موصل واحد قد يحاكي عطل محرك أو لوحة.

أي قرار شراء أو استبدال يجب أن ينظر إلى هذه المنظومة كوحدة مترابطة. فعلى سبيل المثال، رجوع الباب بعد محاولة الإغلاق قد ينتج عن احتكاك ميكانيكي، أو حساسية زائدة لعزم الإغلاق، أو ستارة ضوئية متضررة، وليس بالضرورة عن تلف محرك الباب.

محركات أبواب AC وDC وPMSM

نوع المحرك يحدد أسلوب التحكم والجهد والإشارات المطلوبة، وله أثر مباشر في توافقه مع لوحة door drive. لا ينبغي استبدال نوع بآخر ما لم تسمح الشركة المصنعة للنظام بذلك صراحة وتتوفر اللوحة والبرمجة وملحقات الحركة المناسبة.

محرك AC

توجد محركات AC في بعض تطبيقات الأبواب، خصوصاً في الأنظمة الأقدم أو التصاميم ذات آلية تحكم أبسط. قد يعمل المحرك عبر مرحل واتجاهات تشغيل، أو عبر لوحة تنظيم أكثر تقدماً.

عند فحص محرك AC، لا تكتف بقراءة الجهد والقدرة. تحقق من نوع التغذية، وعدد الأطوار، ومكثف التشغيل أو البدء عند وجوده، وطريقة تغيير الاتجاه، وسرعة المحرك الاسمية، ومقاس عمود الإدارة وطريقة تثبيته. تغيير البكرة أو قطرها دون مراجعة قد يغير سرعة الباب وعزم التشغيل حتى لو كان المحرك ملائماً كهربائياً.

محرك DC

قد تستخدم أنظمة الباب محركات DC بسبب سهولة التحكم في السرعة والاتجاه. في المحركات ذات الفرش، تؤثر حالة الفرش والمبدل في أداء المحرك؛ وقد يظهر العطل على شكل بدء متقطع أو شرر أو فقدان للعزم أو اهتزاز.

ينبغي التحقق من جهد التشغيل الحقيقي الخارج من اللوحة، لا من قيمة مصدر التغذية فقط. كما يجب مطابقة القطبية واتجاه الدوران، والتأكد من أن أي تاكو مولد أو إنكودر مدمج يعطي الإشارة المتوقعة للوحة. عكس سلكي التغذية الراجعة أو تركيب محرك ذي نبضات مختلفة قد يجعل اللوحة تفسر الحركة بصورة خاطئة.

محرك PMSM

يستخدم محرك PMSM مغناطيسات دائمة ويعتمد على تحكم إلكتروني وتغذية راجعة دقيقة لتحديد موضع الدوار وتشغيل الفازات بتسلسل مناسب. لهذا السبب، فإن توافقه لا يقتصر على المقاس أو الاستطاعة أو عدد الأسلاك.

قبل تركيبه، تأكد من نوع الإشارة الراجعة، وعدد الفازات، وترتيبها، وعدد الأقطاب إن كانت بياناته متاحة، ومتطلبات لوحة التحكم. لا تعتمد على تبديل ترتيب الفازات عشوائياً لتصحيح اتجاه الحركة، لأن ذلك قد يسبب حركة غير مستقرة أو خطأ تغذية راجعة أو عزم غير مناسب.

وحدات التحكم ولوحات door drive

لوحة التحكم هي العقل التشغيلي لباب المصعد. تستقبل أمر فتح أو إغلاق من وحدة تحكم المصعد، وتقرأ الحساسات، ثم تزود المحرك بالطاقة وفق ملف سرعة وعزم محدد. في الأنظمة الأحدث، تراقب اللوحة أيضاً زمن الحركة، وتيار المحرك، وأخطاء الإنكودر، وحالة الحماية.

قد تكون اللوحة مخصصة لموديل بعينه، أو مهيأة لتعمل مع عائلة محددة من المحركات والأبواب. لذلك فإن وجود موصل مشابه أو لوحة بالمقاس نفسه لا يثبت التوافق.

عند تقييم لوحة بديلة، راجع الآتي:

• رقم القطعة الكامل وإصدار اللوحة، بما في ذلك أي لاحقة للحرف أو المراجعة.
• جهد التغذية ونوعه، والجهد أو الخرج المخصص للمحرك.
• نوع المحرك المدعوم: AC أو DC أو PMSM.
• مدخلات الإنكودر أو مستشعرات Hall أو مفاتيح النهاية.
• مخارج القفل والحساسات وواجهة الاتصال مع وحدة تحكم المصعد.
• ترتيب أطراف التوصيل، ومفاتيح DIP، والبرمجيات أو ملفات المعلمات المطلوبة.
• توافق الإصدار البرمجي إن كان النظام يستخدم برمجة أو تشخيصاً رقمياً.

تتوفر بعض لوحات التحكم كمكونات مخصصة لعائلات مصاعد معينة، مثل [لوحة محرك وتحكم باب Hitachi HGP](/products/door-motor-drive-control-board-hgp-hitachi-elevator-parts-lift-accessories/). يجب دائماً مطابقة رقم القطعة والموصلات والوظيفة قبل اعتبارها بديلاً مناسباً.

لماذا لا تصلح المطابقة البصرية؟

اللوحات المتشابهة قد تختلف في برنامجها الداخلي، أو جهد محركها، أو ترميز الإنكودر، أو توزيع مخارج الأمان. تركيب لوحة غير مطابقة قد يؤدي إلى عدم حركة الباب، أو حركة بالاتجاه الخاطئ، أو تلف مكوّنات، أو عدم اكتشاف عائق أثناء الإغلاق.

احتفظ بصور واضحة للوحة القديمة من الأمام والخلف، ولقطات للملصق، وترقيم الموصلات، ورقم المحرك، ومخطط الأسلاك إن توفر. هذه البيانات أدق من صورة عامة لنظام الباب.

التغذية الراجعة ومفاتيح النهاية وحساسات السلامة

لا يعمل door drive بصورة موثوقة من دون إشارات تؤكد ما يحدث فعلياً في الباب. تطلب اللوحة هذه الإشارات لتعديل السرعة، ولتحديد نهاية المشوار، ولإيقاف الحركة أو عكسها عند ظهور عائق.

التغذية الراجعة عن السرعة والموضع

يمكن أن تأتي التغذية الراجعة من إنكودر دوار أو مستشعر Hall أو تاكو مولد. تستخدمها اللوحة لمقارنة الحركة المطلوبة بالحركة الفعلية. إذا تحرك المحرك من دون وصول نبضات صحيحة، فقد تفصل اللوحة بسبب خطأ تتبع أو تجاوز زمن الحركة.

أسباب شائعة لخطأ التغذية الراجعة:

• كابل إنكودر مقطوع أو موصل غير مثبت جيداً.
• دخول زيت أو غبار أو رطوبة إلى الموصلات.
• انحناء أو تلف في محور المحرك أو الإنكودر.
• استخدام محرك بعدد نبضات أو نوع إشارة مختلف.
• تداخل كهربائي بسبب تأريض أو توجيه كابلات غير مناسب.

مفاتيح النهاية وإشارات القفل

بعض الأنظمة تستخدم مفاتيح نهاية مستقلة لحالتي الفتح الكامل والإغلاق، فيما تعتمد أخرى على احتساب الموضع من الإنكودر مع إشارات مرجعية. كما أن سلسلة أمان الباب تحتاج إلى تأكيدات صحيحة لقفل الأبواب قبل السماح بحركة المصعد وفق تصميم النظام.

لا تضبط مفتاح نهاية أو تتجاوزه مؤقتاً كحل تشغيل. أي تعديل من هذا النوع قد يخفي مشكلة محاذاة أو يمنع تحقق حالة أمان ضرورية.

الستارة الضوئية وحساس الحافة

عند قطع شعاع الستارة الضوئية أو تفعيل حساس الحافة، ينبغي أن تستجيب المنظومة وفق برمجة المصعد، وغالباً بإيقاف الإغلاق أو إعادة الفتح. التفعيل المتكرر من دون عائق قد يكون سببه اتساخ العدسات، أو سوء محاذاة، أو كابل متحرك متضرر، أو إعدادات حساسية غير مناسبة.

في بيئات المباني ذات حركة دخول مرتفعة أو الغبار المتراكم، اجعل تنظيف الحساسات وفحص تمديدات عربة الباب جزءاً من الصيانة الوقائية، مع اتباع تعليمات الشركة المصنعة للموقع والنظام.

أعراض أعطال door drive الشائعة

العرض وحده ليس تشخيصاً نهائياً، لكنه يساعد على ترتيب الفحص. ابدأ دائماً بعزل مصدر المشكلة بين الحركة الميكانيكية، والتغذية، واللوحة، والمحرك، والحساسات.

من الأخطاء الشائعة استبدال اللوحة قبل التأكد من أن الباب يتحرك بحرية ضمن الحدود المسموحة لتصميمه. اللوحة التي تواجه مقاومة ميكانيكية أعلى من المتوقع قد تسجل خطأ تيار أو زمن أو عزم، حتى عندما تكون سليمة.

مطابقة مواصفات المحرك ووحدة التحكم

لضمان أن يعمل محرك الباب واللوحة معاً، استخدم قائمة مطابقة مكتوبة بدلاً من قرار مبني على اسم العلامة فقط. العلامة التجارية والعائلة مفيدان، لكنهما ليسا بديلين عن البيانات الفنية.

بيانات يجب جمعها قبل الطلب

• رقم جزء المحرك ورقم جزء اللوحة بالكامل.
• صور ملصقات البيانات والموصلات وترتيب الأسلاك.
• نوع المحرك وجهد التشغيل والتيار أو القدرة الاسمية عند توفرها.
• نوع وموصل التغذية الراجعة: encoder أو Hall أو غيره.
• قطر وطول عمود المحرك، وشكل التثبيت، ونوع البكرة أو القارنة.
• إصدار اللوحة وأي إعدادات DIP أو رقم برنامج ظاهر.
• كود العطل وسياق ظهوره: عند الفتح أو الإغلاق أو بعد حركة قصيرة.
• حالة النظام: استبدال مطابق، تحديث، أو إصلاح عطل قائم.

التوافق الكهربائي والوظيفي

يجب أن يتوافق خرج اللوحة مع المحرك من حيث نوع التيار والجهد وطريقة القيادة. ويجب أن تفهم اللوحة إشارة التغذية الراجعة المستخدمة. كذلك، لا بد من توافق مدخلات ومخارج اللوحة مع قفل الباب والحساسات ووحدة تحكم المصعد.

مثال عملي: محرك DC بموصل مماثل لمحرك آخر لا يكون بديلاً تلقائياً إذا كان الإنكودر المدمج يعطي نمط نبضات أو ترتيب أطراف مختلفاً. وبالمثل، لا تعد لوحة PMSM مناسبة لمحرك AC لمجرد تطابق أبعاد الهيكل.

عند توفر رقم جزء مطابق، قد يفيد مراجعة مكوّنات مثل [محرك ولوحة drive لباب مصعد Hitachi](/products/door-motor-drive-board-hitachi-elevator-parts-lift-accessories/) كمرجع للتأكد من فئة القطعة المطلوبة، مع بقاء المطابقة النهائية مرهونة ببيانات النظام الفعلية.

الاستبدال المطابق أم التحديث؟

الاستبدال المطابق هو الخيار الأبسط عندما يكون الهدف معالجة عطل في نظام قائم، لأن التوصيلات والمعلمات والملحقات تكون غالباً معروفة. أما التحديث فيحتاج إلى مراجعة أوسع تشمل المحرك واللوحة والحساسات وناقل الحركة وواجهة التحكم، وقد يتطلب توثيقاً أو دعماً فنياً من الجهة المصنعة للنظام.

لا تفترض أن استبدال لوحة قديمة بلوحة أحدث هو تحديث مباشر. قد تختلف متطلبات البرمجة أو إجراءات التشغيل أو دوائر الأمان.

إعداد المعلمات والمحاذاة الميكانيكية

بعد تركيب أجزاء متوافقة، لا يبدأ التشغيل الكامل قبل فحص الحركة الميكانيكية وضبط المعلمات وفق دليل النظام. هذه المرحلة مسؤولة عن كثير من مشكلات الإغلاق غير المنتظم، والارتداد، والضوضاء، وتوقف الباب قبل نهايته.

فحص الحركة الميكانيكية

ينفذ الفني المؤهل هذا الفحص بعد عزل الطاقة واتباع إجراءات السلامة الخاصة بالموقع والمصعد. يشمل الفحص عادة:

1. التحقق من تثبيت المحرك واللوحة والبكرات والناقل بإحكام.
2. فحص السير أو الحبل أو الذراع بحثاً عن تآكل أو ارتخاء أو عدم استقامة.
3. التأكد من أن ألواح الباب والبكرات والعلاقات تتحرك بسلاسة.
4. إزالة العوائق والتحقق من الاستقامة بين الباب ومشغّل باب الطابق.
5. مراجعة تداخل ألواح الباب والخلوصات وفق مواصفات الشركة المصنعة.
6. فحص الكابلات المتحركة للتأكد من عدم انحشارها أو احتكاكها بمسار الحركة.

لا تعالج احتكاكاً ميكانيكياً برفع تيار المحرك أو العزم في المعلمات. قد يخفي ذلك العطل مؤقتاً ويزيد الحمل على المحرك واللوحة وناقل الحركة.

المعلمات التي تتغير عادة

تختلف أسماء المعلمات بين اللوحات، لكن الإعدادات التالية شائعة:

• سرعة الفتح والإغلاق.
• التسارع والتباطؤ.
• حد العزم أو التيار لاكتشاف العوائق.
• زمن الفتح وزمن الإغلاق الأقصى.
• وضع التعلم أو معايرة مشوار الباب.
• اتجاه المحرك.
• نوع أو دقة إشارة الإنكودر.
• سلوك إعادة الفتح عند تفعيل حساس الحماية.

ابدأ دائماً بقيم وإجراء الضبط المعتمدين من الشركة المصنعة للوحة أو نظام الباب. التعديل التدريجي مع تسجيل القيم السابقة والجديدة أفضل من تغيير عدة معلمات في وقت واحد، لأن ذلك يصعّب معرفة سبب النتيجة.

أخطاء إعداد متكررة

• تشغيل وضع التعلم بينما توجد مقاومة أو عائق في مسار الباب.
• ضبط سرعة عالية قبل التأكد من التباطؤ عند نهاية المشوار.
• تجاهل اتجاه إشارة الإنكودر أو ترتيب الفازات.
• تعويض ضعف المحاذاة بزيادة العزم.
• عدم حفظ نسخة من الإعدادات الأصلية قبل الاستبدال أو البرمجة.
• اعتبار نجاح حركة واحدة دليلاً كافياً على الضبط الصحيح.

تشغيل نظام الباب واختباره بعد العمل

التشغيل النهائي ليس مجرد التأكد من أن الباب يفتح ويغلق. يجب أن يثبت أن النظام يعمل بصورة متكررة، ويتفاعل مع الحساسات، ويسجل الحالات المتوقعة، ولا يسبب أخطاء في خدمة المصعد.

ينبغي أن ينفذ العمل والاختبار فني مصاعد مؤهل ووفق تعليمات الشركة المصنعة وإجراءات السلامة في الموقع. لا يجوز تعطيل أجهزة الحماية أو دوائر قفل الباب لتجاوز عطل أثناء إعادة النظام إلى الخدمة.

استخدم قائمة تحقق عملية تشمل:

• التأكد من أن جميع الموصلات والتأريض والتثبيتات في مواضعها الصحيحة.
• تشغيل دورات فتح وإغلاق متكررة ومراقبة السرعة والتوقف والصوت.
• اختبار استجابة الستارة الضوئية أو حساس الحافة بالطريقة المعتمدة للنظام.
• التحقق من الإغلاق الكامل وتداخل الباب وعمل القفل وفق تصميم المصعد.
• مراجعة رسائل الأخطاء وسجل الأعطال في اللوحة أو وحدة التحكم إن كان متاحاً.
• اختبار الباب مع باب الطابق في عدة دورات، وليس داخل الكابينة فقط.
• توثيق أرقام القطع والإعدادات التي تم تغييرها ونتيجة الاختبارات.

إذا استمر العطل بعد استبدال جزء، لا تنتقل تلقائياً إلى تبديل جزء آخر. ارجع إلى قياسات التغذية، وحالة الحركة الميكانيكية، وإشارات الحساسات، وتوافق المحرك واللوحة. التشخيص المنهجي يقلل استبدال القطع السليمة ويجعل قرار الشراء أدق.

أسئلة شائعة

هل يمكن استبدال محرك باب المصعد من دون تغيير اللوحة؟

نعم، عندما يكون المحرك البديل مطابقاً فعلياً للمحرك الأصلي ومتوافقاً مع اللوحة الحالية في نوع التغذية والجهد وإشارة التغذية الراجعة والتثبيت الميكانيكي. أما عند اختلاف نوع المحرك أو الإنكودر أو طريقة التحكم، فقد يلزم تغيير اللوحة أو إعادة ضبطها، وربما لا يكون الاستبدال مناسباً أساساً.

هل كل لوحات door drive قابلة للبرمجة؟

لا. بعض اللوحات تستخدم مفاتيح أو إعدادات ثابتة، وبعضها يسمح بضبط محدود، وبعضها يتطلب أدوات أو برنامجاً خاصاً. راجع وثائق اللوحة المحددة قبل افتراض إمكان نقل الإعدادات أو تعديلها.

ما الفرق بين عطل الباب وعطل قفل الباب؟

عطل door drive يتعلق غالباً بحركة الفتح والإغلاق والتحكم فيها. أما عطل القفل فيتعلق بتأكيد أن الباب مغلق ومؤمّن ضمن سلسلة الأمان. قد تؤدي مشكلة القفل إلى منع حركة المصعد حتى لو كان محرك الباب ولوحة التحكم سليمين.

متى يكون استبدال اللوحة غير كافٍ؟

لن يحل استبدال اللوحة مشكلة ناتجة عن سير متضرر أو بكرات متآكلة أو ألواح غير محاذية أو حساس حماية مفعّل باستمرار أو إنكودر غير متوافق. يجب تحديد مصدر العطل قبل طلب اللوحة.
