دليل عتبة باب المصعد: الأنواع والتآكل والاستبدال

عتبة باب المصعد هي المجرى المعدني السفلي الذي يوجّه حركة ألواح الباب ويحافظ على مسارها عند الفتح والإغلاق. ليست قطعة تشطيب فقط؛ إذ يمكن للأوساخ المتراكمة أو تآكل مجاريها أو عدم توافقها مع أحذية الباب أن يؤدي إلى احتكاك، ضوضاء، بطء في الحركة، أو تعثر الباب قبل الإغلاق الكامل.

عند التخطيط للإصلاح أو الاستبدال، لا يكفي اختيار عتبة لها العرض نفسه. يجب تحديد ما إذا كانت عتبة كابينة أو عتبة طابق، ومطابقة شكل المجرى وعدده، وقياس الطول والعرض ومواضع التثبيت، ثم فحص محاذاة ألواح الباب ومكوّنات التعليق. هذا الدليل يوضح طريقة تقييم عتبة باب المصعد واتخاذ قرار عملي بشأن صيانتها أو استبدالها.

ما وظيفة عتبة باب المصعد؟

تعمل عتبة باب المصعد كدليل سفلي للباب. تتحرك أحذية أو أدلة الباب داخل مجاريها الطولية، فتمنع اللوح من الانحراف إلى الأمام أو الخلف أثناء الحركة. وتتعاون العتبة مع نظام التعليق العلوي لتبقى ألواح الباب ضمن مسار ثابت.

تشمل وظائفها الأساسية:

• توجيه ألواح الباب في آخر نقطة من مسارها السفلي.
• الحد من الاهتزاز والاحتكاك الجانبي عند فتح الباب وإغلاقه.
• دعم اتساق الفواصل بين ألواح الباب وبين الإطار.
• توفير سطح انتقال منخفض المستوى عند المدخل، بحسب تصميم المصعد.
• المساعدة في حماية أدلة الباب السفلية من الصدمات المباشرة.

العتبة لا تحمل وزن ألواح الباب في معظم ترتيبات الأبواب المنزلقة؛ فالوزن يكون عادة على نظام التعليق العلوي. لكن ذلك لا يقلل من أهميتها. إذا خرج دليل الباب من مجراه، أو امتلأ المجرى برمل أو حصى أو بقايا بناء، فقد يتأثر تشغيل الباب حتى لو كانت العتبة نفسها سليمة ظاهرياً.

في بيئات المباني ذات الاستخدام الكثيف، وخصوصاً مداخل الأبراج والمراكز التجارية ومواقع الإنشاء أو التجديد، تستحق مجاري العتبة فحصاً متكرراً. فالجزيئات الدقيقة قد تتماسك مع الزيوت والغبار وتتحول إلى طبقة تعيق حركة الدليل.

عتبة الكابينة مقابل عتبة الطابق

قد تبدو عتبة باب الكابينة وعتبة باب الطابق متشابهتين عند النظرة الأولى، لكنهما تؤديان دورين في موضعين مختلفين، وغالباً لا يجوز تبادلهما من دون التحقق من التوافق.

لماذا يهم التمييز؟

تركيب عتبة في موضع غير مخصص لها قد يسبب اختلافاً في ارتفاع السطح أو مواضع الثقوب أو شكل المجاري. كما قد لا تتطابق فتحات التثبيت مع قاعدة الباب، أو تصبح المسافة بين العتبتين غير مناسبة عند توقف الكابينة.

عند طلب بديل، ينبغي وصف الموقع بوضوح: «عتبة باب كابينة» أو «عتبة باب طابق»، مع ذكر جهة الفتحة وعدد الألواح وطريقة الفتح. ويجب أيضاً التحقق من تصميم المشغّل والأدلة، لأن بعض أنظمة الأبواب تستخدم أحذية أو مجاري تختلف في المقاس والشكل رغم تقارب عرض المدخل.

المواد والأشكال الشائعة لعتبات الأبواب

الألومنيوم هو المادة الشائعة في عتبات أبواب المصاعد بسبب خفة وزنه ومقاومته الجيدة للتآكل وسهولة تشكيله ببروفايلات دقيقة. لكن الاختيار السليم يعتمد على التصميم الفعلي ونمط الاستخدام، وليس على المادة وحدها.

عتبات سبائك الألومنيوم

تأتي هذه العتبات عادة بشكل مقطع طولي يحتوي مجرى واحداً أو عدة مجارٍ لتوجيه أدلة الباب. قد تكون ذات تشطيب طبيعي أو سطح محزز أو معالجة سطحية بحسب المنتج والتطبيق.

تُعد مناسبة في كثير من مشاريع الصيانة والتحديث عند مطابقة البروفايل بدقة. مثال ذلك عتبة ألومنيوم 60 مم بنمط F لقطع غيار المصاعد؛ ويجب تأكيد المقاسات الفعلية، شكل المقطع، وعدد المجاري قبل اعتبار أي منتج بديلاً.

عتبات من مواد أخرى أو بتشطيبات خاصة

قد تظهر في بعض التركيبات عتبات من الفولاذ المقاوم للصدأ، أو عناصر معدنية بتشطيب مخصص ليتناسب مع تصميم المدخل. لا يعني اختلاف المظهر أن بديل الألومنيوم غير صالح أو صالح تلقائياً؛ بل يجب مراجعة الأبعاد، طريقة التثبيت، والمتطلبات المعتمدة للمبنى أو نظام المصعد.

البروفايلات ومجاري التوجيه

البروفايل هو شكل المقطع العرضي للعتبة، وهو أهم من قياس العرض الخارجي وحده. تختلف البروفايلات من حيث:

• عدد المجاري ومواضعها.
• عرض كل مجرى وعمقه.
• شكل حافة المجرى: مستقيمة أو مشطوفة أو ذات تعشيق خاص.
• ارتفاع العتبة عن القاعدة.
• مواضع قنوات التثبيت أو الثقوب.
• شكل الحافة الأمامية الملامسة للأرضية.

لا تعتمد على صورة المنتج أو اسم النمط فقط. استخدم عينة من العتبة القديمة أو صورة مقطع عرضي واضحة مع قياسات مرجعية. فالتشابه البصري بين بروفايلين لا يثبت أن أدلة الباب ستتحرك فيهما بصورة صحيحة.

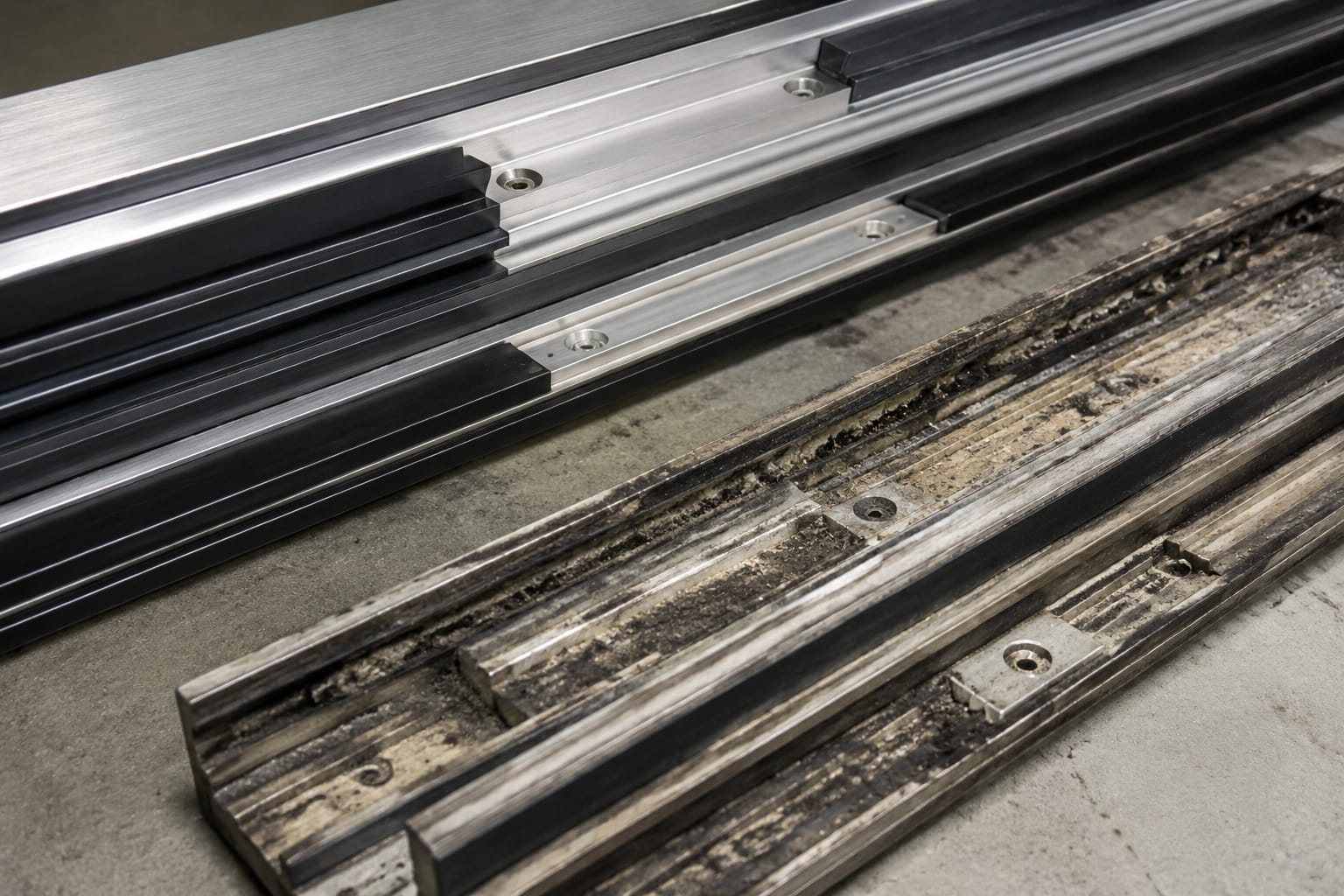

مؤشرات التآكل والتلف والانسداد

يبدأ قرار الاستبدال بفصل السبب الحقيقي للمشكلة. قد يكون العطل ناتجاً من عتبة متضررة، وقد يكون من دليل الباب أو ضبط لوح الباب أو نظام التعليق. الفحص المنهجي يمنع استبدال قطعة سليمة دون معالجة السبب.

تشمل المؤشرات التي تستدعي التدخل ما يلي:

• صوت كشط أو طحن متكرر من أسفل الباب.
• بطء أو تردد في حركة أحد الألواح.
• خروج دليل الباب من مجرى العتبة أو ارتداده منه.
• تراكم رمل أو حصى أو بقايا لاصق أو أجزاء معدنية داخل المجرى.
• حواف مثنية أو متشققة أو مكسورة حول فتحات المجاري.
• مجارٍ متسعة أو متآكلة بصورة تمنح الباب حركة جانبية زائدة.
• عتبة مرتخية، أو براغي ناقصة أو تالفة.
• فرق ملحوظ في الارتفاع أو الاستواء عند المدخل.
• آثار احتكاك غير طبيعية على أحذية الباب أو أسفل لوح الباب.
• عدم انتظام الفواصل بين الألواح عند الإغلاق.

متى تكفي المعالجة والتنظيف؟

قد يكفي التنظيف والضبط عندما تكون المجاري سليمة، والعتبة ثابتة، ولا توجد تشوهات مؤثرة. كذلك يمكن أن يكون مصدر الضوضاء دليلاً سفلياً مستهلكاً أو لوحاً غير مضبوط، لا العتبة نفسها.

أما إذا تغير شكل المجرى، أو انكسرت حافته، أو تآكلت منطقة توجيه الدليل بحيث لم تعد تحفظ اللوح في مساره، فالاستبدال يكون غالباً أكثر موثوقية من محاولات الإصلاح الموقعي.

لا تتجاهل أسباب التلف المتكرر

استبدال العتبة من دون معرفة السبب قد يؤدي إلى تكرار المشكلة. افحص وجود:

• تعليق علوي غير متزن يجعل اللوح يضغط على الدليل السفلي.
• أحذية باب تالفة أو غير متوافقة مع عرض المجرى.
• براغي أو عناصر تثبيت بارزة تعيق الحركة.
• أعمال بلاط أو أرضيات تجاوزت حدود المدخل.
• تنظيف غير منتظم في بيئة يدخل إليها الغبار أو مخلفات الأعمال.
• صدمة عربة نقل أو معدات على حافة العتبة.

ممارسات التنظيف والفحص

يجب تنفيذ أعمال الصيانة على أبواب المصعد بواسطة فنيين مؤهلين ووفق إجراءات العزل والتأمين المعتمدة في الموقع. لا تحاول تشغيل الباب يدوياً أو تعطيل دوائر الحماية لاختبار العتبة.

في أثناء الزيارات الدورية، يفيد اتباع التسلسل الآتي:

1. اعزل المعدة واتبع إجراءات السلامة المعتمدة قبل العمل قرب الباب أو المشغّل.
2. أزل الأوساخ السائبة من المجاري باستخدام مكنسة مناسبة أو شفط منخفض الضغط.
3. استخدم فرشاة غير معدنية عند الحاجة لإخراج الجسيمات العالقة، مع تجنب خدش حواف المجرى.
4. افحص كامل طول العتبة بحثاً عن انبعاج أو شقوق أو تآكل أو حواف حادة.
5. تحقق من ثبات العتبة وحالة جميع نقاط التثبيت.
6. راقب حالة أدلة الباب السفلية وتآكلها وتوافقها مع المجرى.
7. بعد إعادة التجميع، اختبر حركة الباب واستخدم التشخيص الخاص بوحدة تحكم الباب عند توفره.

تجنب ملء مجاري العتبة بشحوم أو زيوت من دون توصية واضحة من الشركة المصنعة لنظام الباب. المواد اللاصقة للغبار قد تجعل الانسداد أسرع، وقد تخفي حالة المجرى بدلاً من حلها. كذلك لا تستخدم أدوات حادة لتوسيع مجرى ضيق؛ فقد تغيّر هندسته وتزيد الخلوص أو تخلق حوافاً تضر بالدليل.

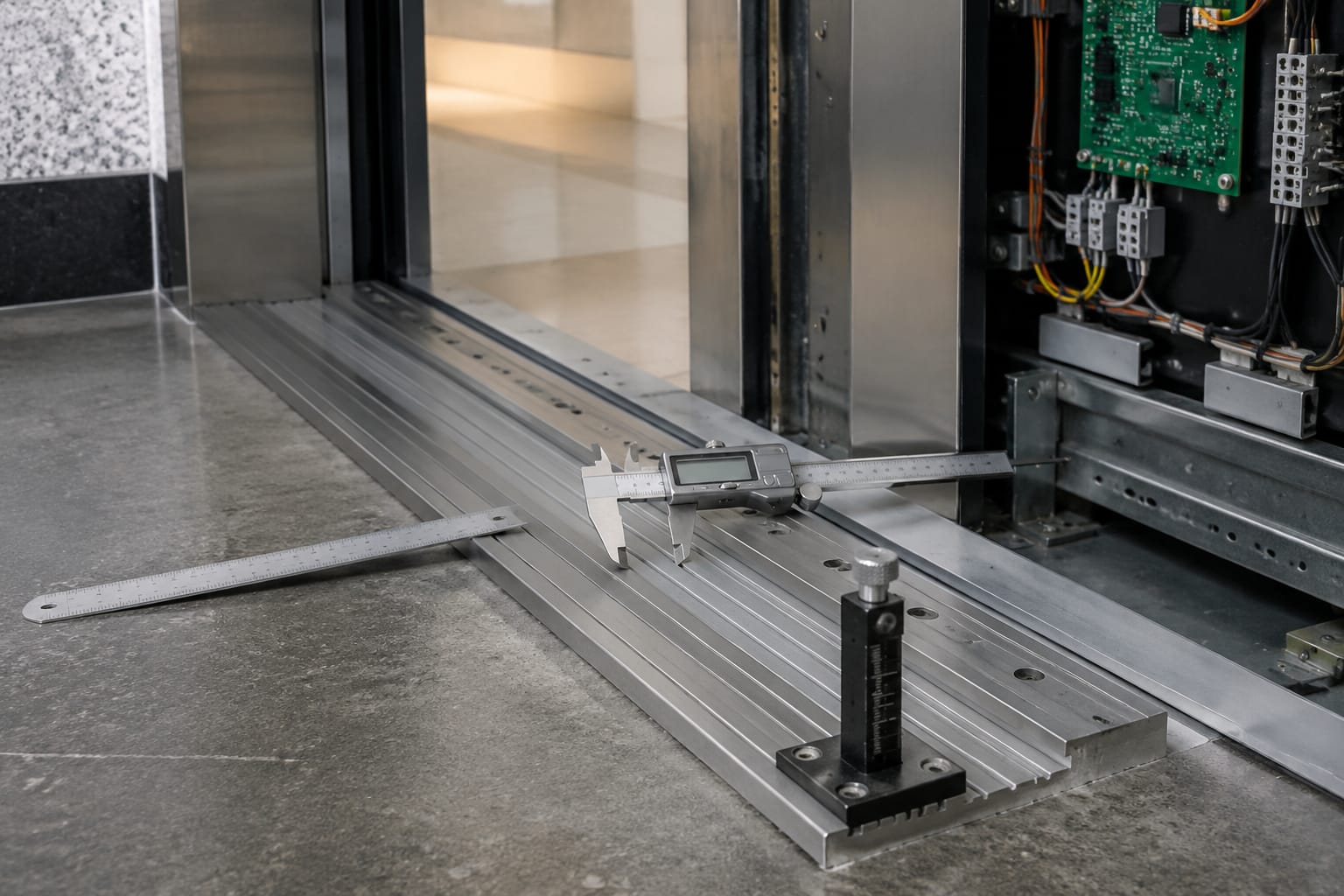

قياس البروفايل والعرض ونقاط التثبيت

القياس الدقيق هو أساس شراء عتبة بديلة مناسبة. اعتمد على العتبة المركبة والعينة المزالة معاً إن أمكن، لأن العتبة القديمة قد تكون مقصوصة في الموقع أو متضررة عند الأطراف.

قائمة القياسات المطلوبة

سجّل القياسات بوحدة المليمتر، ودوّن مكان كل قياس في رسم بسيط أو صور واضحة:

• الطول الكلي للعتبة، بما في ذلك أي أطراف مقصوصة.
• العرض الكلي من الحافة الأمامية إلى الخلفية.
• ارتفاع العتبة فوق قاعدة التثبيت.
• عدد مجاري التوجيه.
• عرض وعمق كل مجرى.
• المسافة بين مراكز المجاري.
• المسافة من كل مجرى إلى حافة مرجعية ثابتة.
• شكل المقطع العرضي أو نوع البروفايل.
• عدد فتحات التثبيت وأقطارها.
• المسافة بين مراكز فتحات التثبيت ونهايات العتبة.
• نوع البراغي أو قنوات التثبيت، إن كانت ظاهرة.
• موضع القطع أو التجاويف الخاصة بالإطار أو الأرضية.

طريقة عملية لتوثيق البروفايل

صوّر طرف العتبة من الأمام بشكل متعامد، ثم ضع مسطرة واضحة بجانبه. لا تعتمد على الصورة وحدها؛ أضف قياسات عرض المجاري وعمقها والمسافات بينها. بالنسبة للطلبات متعددة الوحدات، احتفظ بعينة فعلية تحمل رمز الموقع أو نوع الباب، لأن مبنى واحداً قد يضم أكثر من نظام أبواب أو تعديل سابق.

أسئلة يجب تأكيدها مع المورّد

قبل إصدار أمر شراء، تأكد من:

• هل البروفايل مطابق وليس قريباً منه فقط؟
• هل الطول مورّد خاماً للقص أم مقصوصاً بطول محدد؟
• هل فتحات التثبيت موجودة، وما توزيعها؟
• هل تشمل القطعة الغطاء أو البراغي أو أدلة الباب، أم تُطلب منفصلة؟
• هل الاستخدام لعتبة كابينة أو عتبة طابق؟
• هل يلزم توافقها مع طراز محدد من مشغّل الباب أو مع نوع أحذية معين؟

تستطيع فرق التوريد التي تتعامل مع بدائل متعددة العلامات التجارية تقليل أخطاء المطابقة بإرسال جدول القياسات والصور والعينة عند الإمكان، بدلاً من الاعتماد على وصف مثل «عتبة 60 مم» فقط.

فحوصات مرتبطة بمحاذاة ألواح الباب

العتبة جزء من منظومة الباب، لذا يجب مراجعة المحاذاة قبل الحكم بأن المشكلة منها. اللوح المائل أو نظام التعليق غير المضبوط يمكن أن يفرض حملًا جانبياً على الدليل السفلي، فيظهر التآكل على العتبة كأنه السبب بينما هو نتيجة.

افحص ما يلي:

• استقامة لوح الباب وعدم وجود انبعاج سفلي.
• الفاصل بين ألواح الباب عند الإغلاق.
• خلوص اللوح من الإطار والعتبة خلال كامل مسار الحركة.
• حالة عجلات التعليق والمحاور والعلاقات العلوية.
• سلامة أحذية التوجيه السفلية وتثبيتها.
• تزامن حركة الألواح في الأبواب المركزية أو متعددة الألواح.
• أي احتكاك بين الباب والأرضية أو الحواف الجانبية.
• أداء آلية فتح الباب وإغلاقه بعد الضبط.

قد تساعد مراجعة لوح تعليق باب الكابينة بعجلات 1000-58 عند تحديد ما إذا كان الخلل مرتبطاً بمكونات التعليق العلوي. ولأبواب الطوابق، راجع توافق لوح تعليق باب الطابق بعجلات 1000-58 مع ترتيب الباب القائم. أسماء المنتجات أو الأرقام المتشابهة لا تغني عن التحقق من الأبعاد والربط الميكانيكي الفعلي.

من الأخطاء الشائعة ضبط الباب ليتجاوز عتبة متضررة. قد يخفف ذلك الصوت مؤقتاً، لكنه قد يخرج اللوح عن الخلوص الصحيح أو يؤثر في الإغلاق. عالج المجرى والدليل والمحاذاة كمنظومة واحدة.

الاستبدال والاختبار النهائي للباب

ينبغي أن يتم استبدال عتبة باب المصعد ضمن إجراء صيانة منظم، مع المحافظة على إعدادات الباب ومكوّنات السلامة. تفاصيل الفك والتركيب تختلف باختلاف النظام، لذلك يرجع الفني إلى وثائق الشركة المصنعة وتعليمات الموقع.

تسلسل العمل المقترح

1. تأكيد العطل ومراجعة القياسات والبروفايل قبل إزالة القطعة.
2. عزل المصعد وتأمين منطقة العمل وفق إجراءات الموقع.
3. توثيق موضع العتبة والألواح والأدلة بالصور والقياسات.
4. إزالة العتبة القديمة بحذر من دون الإضرار بالإطار أو تشطيب الأرضية أو قاعدة التثبيت.
5. تنظيف قاعدة العتبة وإزالة أي عوائق أو مواد متصلبة.
6. تركيب العتبة البديلة مع التحقق من استوائها وثباتها وتطابق مجاريها مع أدلة الباب.
7. إعادة ضبط الألواح أو الأدلة عند الحاجة، وفق حدود الشركة المصنعة.
8. إجراء اختبارات الحركة والإغلاق والفتح، ثم إعادة الخدمة بعد اجتياز الفحوصات المطلوبة.

ما الذي يجب اختباره بعد التركيب؟

لا يقتصر الاختبار على فتح الباب مرة واحدة. ينبغي مراقبة الحركة عبر عدة دورات وفي أوضاع التشغيل الاعتيادية، مع التحقق من:

• سلاسة انتقال الأدلة داخل المجاري.
• عدم وجود كشط أو طرق أو اهتزاز غير معتاد.
• ثبات العتبة وعدم تحركها تحت الاستخدام.
• تساوي الفواصل بين الألواح والإطار.
• إغلاق الباب وفتحه من دون تعثر.
• عمل وظائف إعادة الفتح والحماية الخاصة بالباب وفق تجهيز النظام.
• عدم تداخل الباب مع حواف المدخل أو الأرضية.
• عدم وجود أدوات أو بقايا داخل المجرى قبل إعادة المصعد للخدمة.

في المنشآت التي تدير عدة مصاعد، من المفيد تسجيل نوع العتبة وبروفايلها وقياساتها وتاريخ الاستبدال ضمن سجل الصيانة. يساعد ذلك في توحيد طلبات قطع الغيار المستقبلية وتحديد ما إذا كانت مشكلة التآكل متكررة في نمط معين من الأبواب.

أسئلة شائعة

هل يمكن إصلاح مجرى العتبة المتآكل بدلاً من استبداله؟

يعتمد ذلك على مقدار الضرر وتصميم العتبة ومتطلبات نظام الباب. التنظيف أو إزالة عائق قد يحل مشكلة قابلة للعلاج، لكن المجرى المتشوه أو المتسع أو المكسور قد لا يضمن توجيهاً ثابتاً للباب. يجب تقييمه مع حالة الدليل السفلي ومحاذاة اللوح قبل اتخاذ القرار.

هل عرض العتبة يكفي لاختيار بديل؟

لا. العرض أحد القياسات فقط. يلزم مطابقة شكل البروفايل وعدد المجاري وأبعادها ومواضع التثبيت والطول وموضع الاستخدام، بالإضافة إلى توافقها مع أدلة الباب القائمة.

ما سبب تجمع الرمل داخل عتبة باب المصعد؟

قد يدخل الرمل والغبار مع حركة المشاة والعربات، أو نتيجة أعمال صيانة وتشطيب قريبة من المدخل. تتفاقم المشكلة عندما لا تُنظف المجاري دورياً أو عند استخدام مواد تلتقط الأوساخ داخلها.

هل يجب استبدال أحذية الباب عند تغيير العتبة؟

ليس بالضرورة، لكن يجب فحصها. إذا كانت متآكلة أو مكسورة أو لا تتوافق مع بروفايل العتبة الجديدة، فقد يكون استبدالها أو ضبطها ضرورياً للحصول على حركة مستقرة.

عند تجهيز طلب بديل، اجمع صور المقطع العرضي، والقياسات، وعدد المجاري، ونمط التثبيت، ومعلومات نظام الباب. تستطيع Kelevator دعم المشترين من المقاولين والموزعين وفرق التوريد بقطع غيار مصاعد متعددة العلامات التجارية، لكن قرار المطابقة النهائي يجب أن يستند إلى فحص فني لمتطلبات التركيب الفعلية.
