دليل محدد توقف باب المصعد: الأعطال والضبط والاختيار

مصطلح محدد توقف باب المصعد أو elevator door stopper لا يشير دائماً إلى قطعة واحدة موحّدة. فقد يقصد به نابضاً يخفف الإغلاق، أو مصدّاً مطاطياً، أو حاجزاً يحد مسار الحركة، أو جزءاً من نظام البكرات والتعليق يجعل الباب يتوقف في موضعه الصحيح. لذلك، لا يصح طلب القطعة بالاسم فقط؛ بل يجب تحديد موقعها ووظيفتها وأبعادها وطراز نظام الباب.

عند وجود إغلاق عنيف، ارتداد للباب، فراغ غير منتظم بين ضلف الباب، أو عدم وصوله إلى موضع الإغلاق الكامل، تبدأ المعاينة من المسار الميكانيكي للباب قبل افتراض وجود عطل في مشغل الباب أو لوحة التحكم. في بيئات التشغيل الكثيف، مثل الأبراج السكنية والتجارية في الإمارات، يتكرر الخلل غالباً بسبب التآكل أو الارتخاء أو عدم محاذاة أجزاء الباب، وليس بسبب توقف مفاجئ لقطعة منفردة.

ما الذي يقصده المشترون بمحدد توقف باب المصعد؟

يستخدم المشترون وفنيو الصيانة مصطلح محدد التوقف لوصف أي جزء يتحكم في نهاية مشوار باب المصعد أو يخفف الاصطدام عندها. ويختلف المقصود بحسب ما إذا كان الحديث عن باب الطابق أو باب الكابينة، وبحسب تصميم نظام الباب والشركة المصنعة.

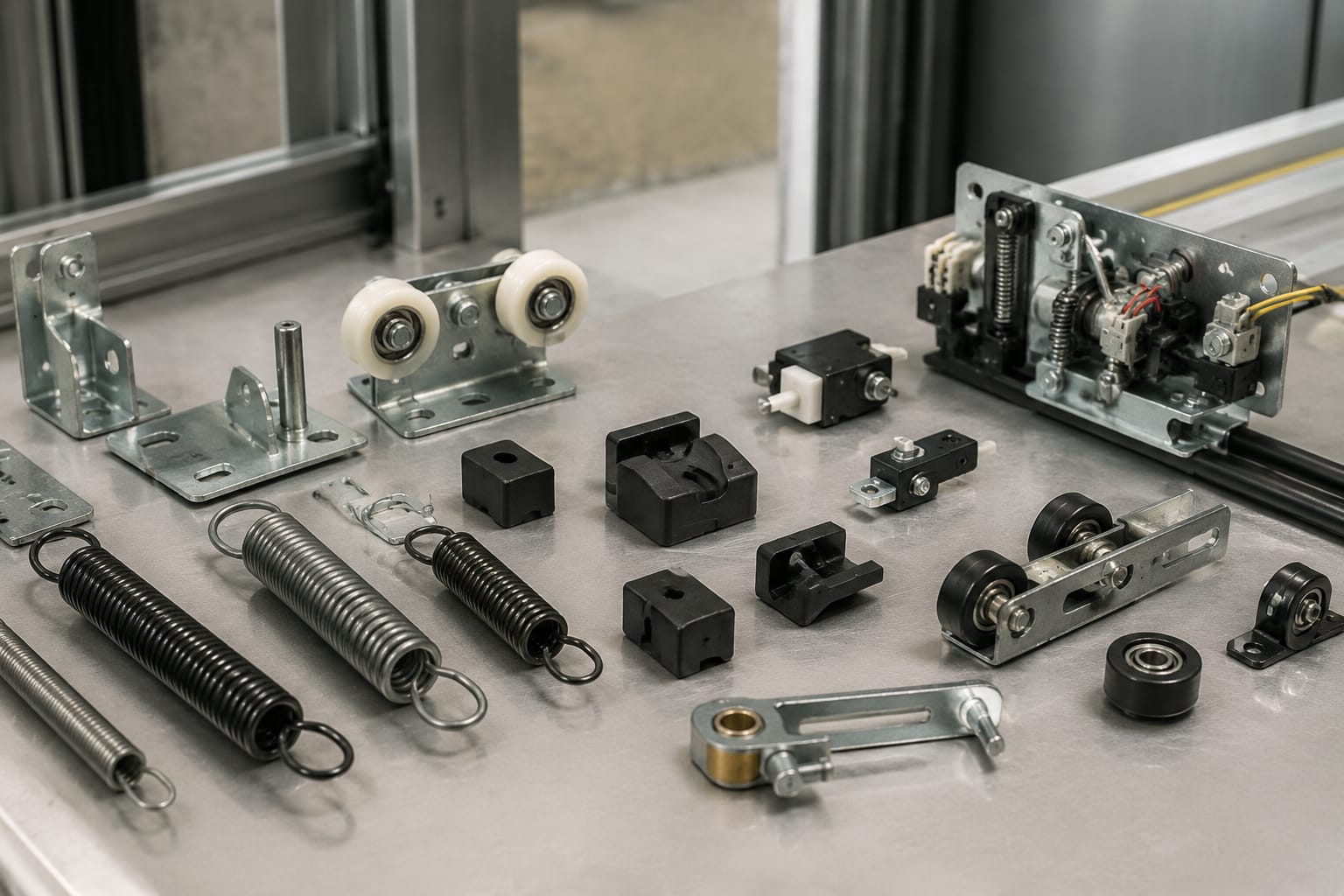

قد يكون المحدد واحداً من العناصر التالية:

• مصد مطاطي أو بلاستيكي يلامس جزءاً متحركاً عند نهاية المسار ويخفف الضربة.
• نابض يحافظ على ضغط أو رجوع جزء من آلية الباب، أو يمنع ارتطاماً مباشراً.
• حاجز ميكانيكي قابل للضبط يحدد نقطة فتح أو إغلاق معينة.
• آلية تخميد أو Buffer تمتص جزءاً من طاقة الحركة.
• بكرة أو دليل سفلي يؤثر في موضع استقرار الباب، رغم أنه ليس محدد توقف بالمعنى الضيق.
• جزء من قفل باب الطابق أو سكين باب الكابينة إذا كان التوقف غير الصحيح ناتجاً عن تداخل ميكانيكي في منطقة التعشيق.

لهذا السبب، من المفيد أن يصف المشتري العطل بدلاً من استخدام اسم عام فقط: هل الباب يتوقف قبل الإغلاق؟ هل يرتد بعد ملامسة الضلفة الأخرى؟ هل يصطدم عند الفتح؟ وهل المشكلة في باب واحد أم في عدة أبواب ضمن المبنى؟

الفرق بين محدد الحركة وقطعة الإغلاق

محدد الحركة يضبط أو يحد نهاية مشوار الباب. أما قطعة الإغلاق فقد تكون نابضاً أو بكرة أو ذراعاً تؤثر في جودة حركة الإغلاق دون أن تكون هي نقطة التوقف الفعلية. هذا التمييز مهم عند التوريد، لأن استبدال المصد وحده لن يعالج خلل باب متدلٍّ أو بكرة متآكلة أو سكة غير مستقيمة.

النوابض والمصدات وحدود المشوار

تعمل هذه الأجزاء معاً لتقليل الضوضاء والارتطام، وللمساعدة على وصول الباب إلى موضعه المتوقع. لكن لا توجد مواصفة عامة تصلح لجميع أبواب المصاعد، حتى عندما تبدو القطعة متشابهة بصرياً.

قد يكون النابض جزءاً بسيطاً ظاهرياً لكنه حساس من ناحية القوة واتجاه التركيب. لا ينبغي اختيار نابض بديل بناءً على الطول وحده. فالقطر، سماكة السلك، عدد اللفات الفعالة، نوع الطرفين، وطول التركيب تحت الحمل كلها تؤثر في النتيجة.

عند الحاجة إلى قطعة من هذا النوع، يمكن مراجعة مواصفات [نوابض أبواب المصاعد وملحقاتها](/products/door-spring-lift-accessories-elevator-spare-parts/) كنقطة مقارنة، مع تأكيد الأبعاد والتطبيق الفعلي قبل الشراء.

متى لا يكون المصد هو السبب؟

إذا كان المصد سليماً لكن الباب يضرب أو يتوقف في موضع غير صحيح، فقد يكون السبب في البكرات أو حامل التعليق أو السكة أو ذراع مشغل الباب. المصد المتضرر أحياناً نتيجة للعطل، لا سببه؛ إذ يؤدي انحراف الباب أو زيادة قوة الإغلاق إلى تدميره بسرعة حتى بعد استبداله.

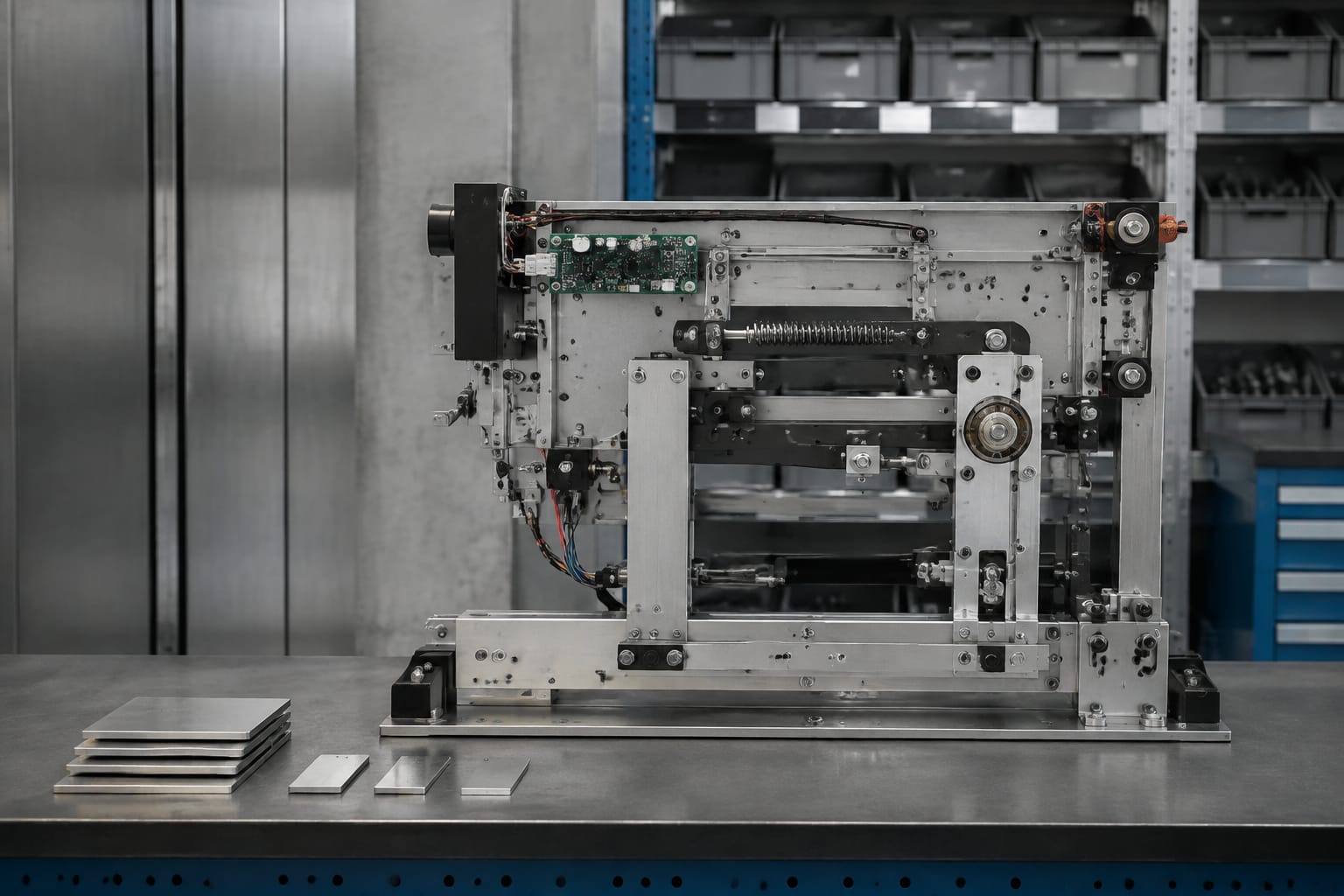

البكرات وأجزاء التعليق المرتبطة

البكرات العلوية، البكرات المضادة للقفز، الأدلة السفلية، حوامل التعليق، والسكة العلوية ليست محددات توقف بحد ذاتها، لكنها تحدد كيفية وصول الباب إلى نقطة التوقف. أي تآكل فيها قد يجعل الباب يلامس المصد أو الحاجز بزاوية غير صحيحة.

تؤثر البكرة المتآكلة أو المحمل الخشن في حركة الباب بعدة صور:

• يزيد الاحتكاك، فيتأخر الباب أو يعكس اتجاهه بسبب مقاومة غير طبيعية.
• يتغير ارتفاع الضلفة أو ميلها، فتظهر فجوة غير متساوية عند الالتقاء.
• تنشأ اهتزازات أو أصوات طقطقة عند البداية أو نهاية الحركة.
• يحتك أسفل الباب بالدليل أو عتبة الباب.
• تتغير نقطة ملامسة المصد، فيظهر ارتطام حتى لو بقيت إعدادات المشغل كما هي.

افحص سطح البكرة بحثاً عن تآكل غير متساوٍ، وتأكد من عدم وجود خلوص جانبي زائد في المحمل أو محور البكرة. كما يجب فحص السكة من آثار الضرب أو التلوث أو عدم استقامة الوصلات. لا تعالج اختلاف الارتفاع بإفراط في شد أو تعديل محدد التوقف؛ أصلح سبب عدم المحاذاة أولاً.

بالنسبة إلى أبواب الطابق، قد يرتبط الخلل أيضاً بنابض الرفع أو الملحق المستخدم في نظام الباب. عند مطابقة هذا النوع من القطع، تفيد مقارنة [نابض رفع باب طابق بعرض 600 مم وملحقاته](/products/600mm-hall-door-spring-lift-accessories-elevator-spare-parts/) بالقطعة الأصلية من حيث الاستخدام والتركيب، لا من حيث الوصف الاسمي فقط.

أعراض ضعف التوقف أو الإغلاق

العرض الظاهر يساعد على ترتيب الفحص، لكنه لا يكفي لتأكيد القطعة المعطوبة. على الفني تدوين ما يحدث أثناء الفتح والإغلاق، ومتى يظهر، وما إذا كان مرتبطاً بطابق محدد أو بكل الأبواب.

الباب يرتد بعد الإغلاق

يحدث الارتداد عندما يصل الباب إلى موضع الإغلاق ثم يعود مسافة قصيرة. قد يكون السبب قوة إغلاق غير مناسبة، أو مصداً في موضع خاطئ، أو احتكاكاً في الدليل، أو بكرات غير محاذية. إذا كان الارتداد يتكرر فقط في بعض الطوابق، ركز على باب الطابق والقفل والدليل المحلي قبل تعديل مشغل الباب.

الباب يصطدم بقوة عند الفتح أو الإغلاق

الاصطدام القوي قد يدل على مصد مفقود أو متصلب، أو حاجز مشوار مرتخٍ، أو سرعة غير مضبوطة، أو خلوص كبير في آلية التعليق. فحص وجود المصد لا يكفي؛ تحقق من أن سطح التلامس يصل إليه فعلياً وباستقامة.

الباب لا يغلق بالكامل

إذا بقي فراغ بسيط أو لم يصل القفل إلى وضعه الطبيعي، افحص ترتيباً: وجود جسم غريب في العتبة، محاذاة الضلفة، حالة الأدلة والبكرات، وضع القفل، ثم ضبط مشغل الباب ضمن إجراءات الشركة المصنعة. لا ترفع قوة الإغلاق لتعويض احتكاك ميكانيكي؛ فقد يزيد ذلك تلف الأجزاء أو يؤثر في الحماية من انحشار الأبواب.

أصوات احتكاك أو نقر متكرر

الصوت المعدني أو النقر عند نهاية المشوار غالباً ما يحدد منطقة الفحص. استخدم الملاحظة البصرية أثناء تشغيل الباب في وضع الصيانة المسموح به، مع الحفاظ على إجراءات العزل والتأمين المعتمدة. ابحث عن علامات احتكاك جديدة، وبرادة معدنية، أو مطاط ممزق، أو رؤوس براغٍ تلامس أجزاء متحركة.

افحص المحاذاة والتآكل الميكانيكي

تسبق المعاينة الميكانيكية أي طلب لقطعة غيار أو تعديل إعدادات. ويجب أن ينفذها فني مؤهل وفق تعليمات الشركة المصنعة للمصعد وإجراءات السلامة في الموقع. لا تُجرى تعديلات على أبواب المصاعد وهي متاحة للمستخدمين أو دون تأمين منطقة العمل.

تتضمن معاينة عملية ومركزة ما يلي:

1. افصل مصدر الخلل عن العرض. حدد ما إن كان العيب في باب الكابينة أو في باب طابق بعينه أو في أكثر من موقع.
2. راقب الفجوات والمحاذاة. قارن ارتفاع الضلفتين، واستقامة الحواف، والخلوص عند العتبة والجانب العلوي.
3. تحقق من نقاط نهاية المسار. افحص المصدات والحواجز والبراغي والقواعد بحثاً عن ارتخاء أو تشقق أو آثار ضرب.
4. افحص البكرات والأدلة. تحقق من حرية الدوران، التآكل، الشقوق، الخلوص في المحامل، وتلامس الدليل السفلي.
5. افحص النوابض. ابحث عن كسر، تمدد غير طبيعي، تآكل، تلامس اللفات ببعضها تحت الحركة، أو تركيب في فتحة غير صحيحة.
6. تحقق من القفل والسكين. يجب ألا تظهر آثار احتكاك أو صدم غير اعتيادي بين مكونات التعشيق.
7. راجع التثبيت. عزم البراغي ومواقع الثقوب ومثبتات الحوامل يجب أن تتوافق مع دليل نظام الباب، لا مع تقدير بصري فقط.

في بعض التركيبات، يكون نابض سكين الباب جزءاً مؤثراً في حركة التعشيق وليس محدد توقف مباشر. يمكن الرجوع إلى [نابض سكين باب Mitsubishi بمقاس 119×17 مم](/products/elevator-door-knife-spring-119x17mm-mitsubishi-elevator-parts-lift-accessories/) عند مقارنة شكل الجزء ومواضع تثبيته، مع عدم افتراض توافقه مع نظام آخر لمجرد تطابق القياس الجزئي.

قِس القطعة الأصلية قبل طلب البديل

أدق طريقة لشراء محدد توقف أو نابض أو مصد بديل هي الجمع بين بيانات النظام وقياسات القطعة المفكوكة. الصور وحدها مفيدة، لكنها لا تكشف دائماً العمق، أو اتجاه النابض، أو تفاصيل التثبيت.

سجل البيانات التالية قبل إرسال طلب التوريد:

• اسم الشركة المصنعة لنظام الباب وطراز المشغل أو لوحة بيانات الباب إن وجدت.
• هل القطعة تخص باب الكابينة أم باب الطابق.
• رقم القطعة الأصلي أو رمز التجميعة، إن كان مقروءاً.
• صور واضحة للقطعة في مكانها ومن عدة زوايا، وصورة لقاعدة التثبيت.
• القياسات بالملليمتر، مع وضع مسطرة أو قدم قياس في الصورة عند الإمكان.
• عدد الثقوب، قطرها، والمسافة بين مراكزها.
• مادة القطعة الظاهرة: مطاط، بلاستيك، معدن، أو تجميعة متعددة المواد.
• في النوابض: الطول الحر، القطر الخارجي، قطر السلك، عدد اللفات، شكل الطرفين، واتجاه اللف.
• في المصدات: العرض أو القطر، الارتفاع، شكل سطح التلامس، وطريقة التركيب.
• وصف العطل وموقع الباب، لأن نفس القطعة قد تختلف وظيفتها بين التجميعات.

لا تعتمد على قياس قطعة تالفة ومضغوطة أو مشوهة وحده. قارنها بموضع التثبيت، وبالقطعة المقابلة السليمة إن كانت موجودة، وبأي رقم مرجعي ظاهر. وفي عقود التحديث أو التوريد لكميات متعددة، يفيد اعتماد عينة أولى للتحقق من الملاءمة قبل توحيد طلب الكمية.

الضبط أم الاستبدال؟

الضبط مناسب فقط عندما تكون القطعة سليمة ميكانيكياً، ويكون سبب الخلل معروفاً وقابلاً للتعديل ضمن مجال التصميم. أما الاستبدال فيكون هو الخيار الصحيح عند وجود تلف مادي أو فقدان للمرونة أو تآكل يغير وظيفة القطعة.

من الأخطاء الشائعة استخدام فواصل أو قطع مطاطية غير مصممة للباب لتعويض مصد مفقود، أو تحريك حاجز المشوار حتى يختفي الصوت من دون فحص سبب الضربة. هذه المعالجات قد تنقل الحمل إلى القفل أو البكرات أو المشغل وتخفي العيب مؤقتاً فقط.

كذلك، لا ينبغي تغيير شد النوابض أو إعدادات قوة الإغلاق اعتماداً على الإحساس أو التجربة المتكررة. فأنظمة الأبواب مرتبطة بوظائف الحماية والتعشيق، وأي تعديل خارج تعليمات الشركة المصنعة قد يسبب خللاً في الأداء أو السلامة.

اختبارات حركة الباب والسلامة النهائية

بعد الضبط أو الاستبدال، لا يكفي أن يعمل الباب مرة واحدة بهدوء. يجب إجراء اختبار وظيفي كامل وفق إجراءات الصيانة المعتمدة للنظام، مع توثيق القطعة التي استبدلت والإعداد الذي تغير.

يشمل الاختبار النهائي عادةً:

• فتح وإغلاق الباب عدة مرات ومراقبة سلاسة الحركة من البداية إلى النهاية.
• التأكد من وصول الضلف إلى موضع الإغلاق الصحيح من دون ارتداد أو اصطدام غير عادي.
• فحص عدم وجود احتكاك في العتبة أو الدليل أو السكة.
• التحقق من محاذاة الحواف والفجوات بعد الحركة، لا قبلها فقط.
• التأكد من بقاء المصد أو الحاجز أو النابض ثابتاً في موضعه.
• اختبار وظائف الحماية المرتبطة بحركة الباب وفق تعليمات الشركة المصنعة.
• التحقق من عمل القفل والتعشيق في الظروف التشغيلية المقررة.
• إعادة فحص التثبيت بعد عدد مناسب من الدورات إذا كانت تعليمات النظام تتطلب ذلك.

لا تتجاوز أو تعطل دوائر الحماية لتسريع التشخيص. وإذا استمر الباب في العكس أو عدم الإغلاق بعد تأكيد الحالة الميكانيكية، فقد يكون العطل في حساس الحماية أو مشغل الباب أو إعداداته، ويحتاج إلى تشخيص منفصل ضمن نظام التحكم.

أسئلة شائعة

هل يوجد مقاس موحد لمحدد توقف باب المصعد؟

لا. حتى المصدات والنوابض المتشابهة قد تختلف في ثقوب التثبيت، أو الارتفاع، أو صلابة المادة، أو مجال الحركة. رقم القطعة والقياسات والصور ومعلومات نظام الباب هي أساس المطابقة.

هل يمكن استبدال النابض بآخر من نفس الطول؟

ليس بالضرورة. يجب مطابقة قطر السلك، القطر الخارجي، عدد اللفات، نوع الطرفين، والاتجاه والقوة المطلوبة في وضع التركيب. النابض المتشابه طولاً قد يغيّر أداء الباب بصورة ملحوظة.

لماذا يتلف المصد البديل بسرعة؟

غالباً بسبب وجود مشكلة أساسية مثل باب غير محاذٍ، أو حاجز مشوار في موضع خاطئ، أو بكرة متآكلة، أو سرعة حركة غير مناسبة. افحص سطح التلامس ومسار الباب قبل تركيب مصد جديد.

هل يختلف محدد التوقف بين باب الكابينة وباب الطابق؟

نعم. تختلف التجميعات والوظائف بينهما، وقد يكون الجزء في باب الكابينة مرتبطاً بمشغل الباب، بينما يرتبط في باب الطابق بالقفل أو آلية التعليق. يجب تحديد موقع القطعة بدقة عند الطلب.

لشراء أو مقارنة قطع مرتبطة بمحدد توقف باب المصعد، جهّز بيانات النظام وقياسات القطعة وصورها ووصف العطل. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة وفرق التحديث، ويمكن استخدام هذه البيانات لتقليل احتمال طلب قطعة غير متوافقة.
