دليل إنارة الطوارئ في المصاعد: الفحص والإصلاح

إنارة الطوارئ في المصعد ليست مصباحاً إضافياً فحسب؛ بل هي جزء أساسي يحافظ على رؤية الركاب ولوحة التشغيل داخل الكابينة عند انقطاع التغذية الرئيسية. عندما تعمل المنظومة بصورة سليمة، تنتقل الإضاءة تلقائياً إلى مصدر احتياطي، غالباً بطارية تُشحن أثناء التشغيل العادي، من دون الحاجة إلى تدخل الراكب.

إذا انطفأت إنارة الطوارئ في المصعد عند فصل التيار، فلا يصح افتراض أن المصباح وحده هو السبب. يجب فحص وحدة الإنارة، وحالة البطارية، وجهد الشحن، ومزود الطاقة، والأسلاك والموصلات بالتسلسل. هذا النهج يقلل استبدال القطع السليمة ويكشف مشكلات التوافق قبل أن تتحول إلى عطل متكرر.

الغرض من إنارة الطوارئ في المصعد

الغرض الأول من elevator emergency light هو توفير حد أدنى من الرؤية داخل كابينة المصعد عند فقدان مصدر الكهرباء المعتاد. تساعد الإضاءة الركاب على رؤية محيطهم، ولوحة الأزرار، ووسائل الاتصال أو التنبيه المتاحة، كما تدعم فريق الصيانة عند التعامل مع حالة توقف أو احتجاز.

تعمل إنارة الطوارئ عادة باستقلال نسبي عن إنارة سقف الكابينة المعتادة. فقد تتغذى الإضاءة العادية من دائرة تيار متردد أو من مزود طاقة الكابينة، بينما تعتمد إنارة الطوارئ على دائرة تيار مستمر وبطارية احتياطية. لذلك قد تكون إنارة السقف سليمة في الظروف العادية رغم وجود خلل يمنع الإنارة الاحتياطية من العمل أثناء انقطاع الكهرباء.

في مباني الإمارات، حيث قد تتضمن المشاريع أبراجاً سكنية وتجارية ومرافق ذات تشغيل طويل، يجب أن تكون منظومة الإنارة مفهومة وقابلة للفحص ضمن برنامج الصيانة الدوري. لا يكفي ظهور الضوء عند وجود التغذية الرئيسية؛ الاختبار المفيد هو التحقق من استمرار الإضاءة بعد محاكاة فقدان المصدر الطبيعي ضمن إجراءات الموقع الآمنة.

من المهم كذلك التمييز بين إنارة الطوارئ داخل الكابينة وبين دوائر أخرى قد تكون مرتبطة بالطوارئ، مثل إنارة غرفة الماكينة أو أنظمة الإنقاذ التلقائي أو الاتصال. قد تتشارك بعض هذه الأنظمة مزوداً أو بطارية في بعض التصاميم، لكنها ليست بالضرورة دائرة واحدة. يجب الرجوع إلى مخطط المصعد وبيانات الشركة المصنعة قبل تشخيص أو استبدال أي جزء.

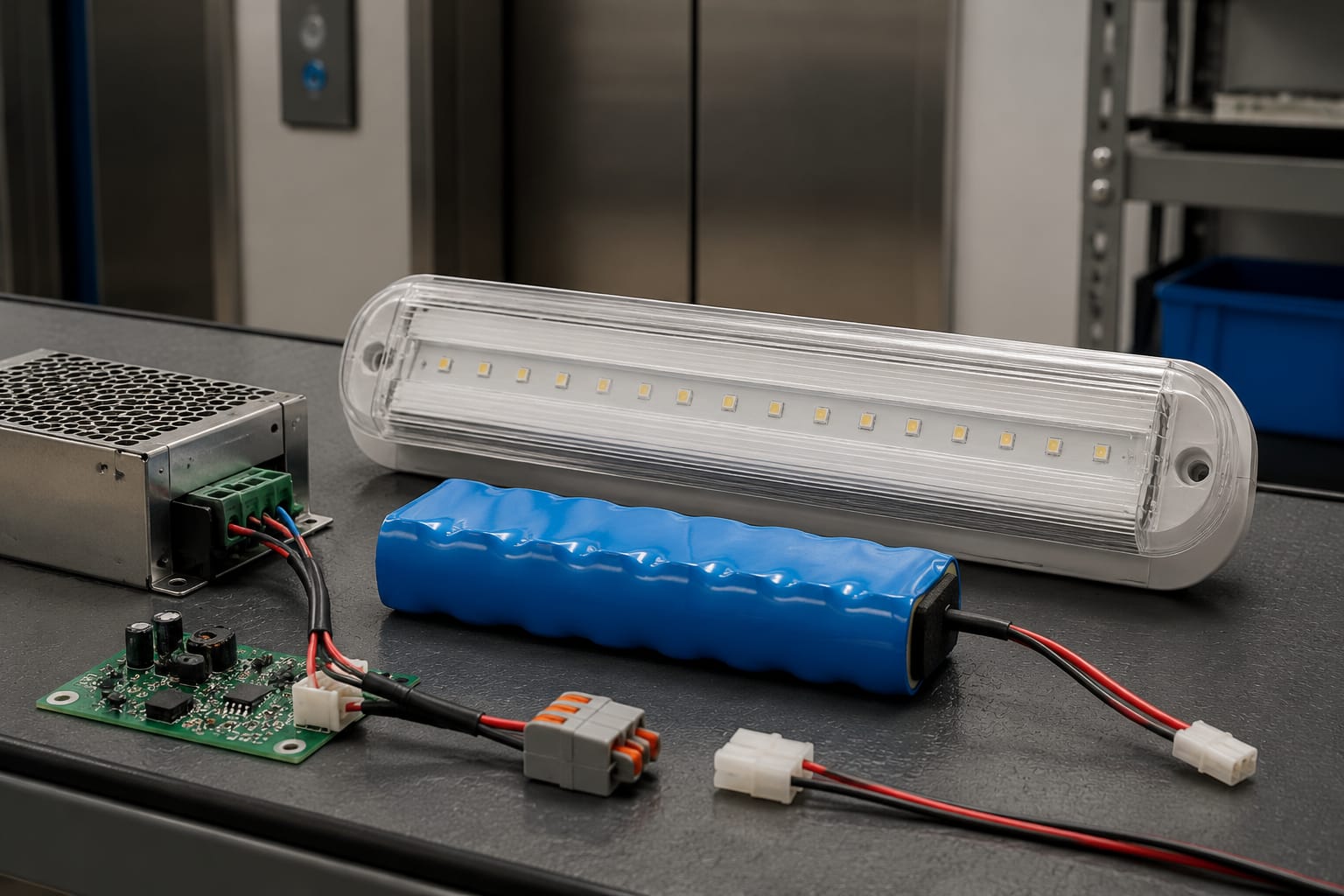

وحدات الإنارة والبطاريات ومزودات الطاقة

تتكون منظومة الإنارة الاحتياطية من عناصر تعمل معاً. معرفة وظيفة كل عنصر تساعد الفني أو فريق التوريد على تحديد القطعة المطلوبة بدقة، بدلاً من طلب “بطارية مصعد” أو “لمبة طوارئ” من دون بيانات فنية كافية.

وحدة الإنارة

قد تكون وحدة الإنارة مصباحاً تقليدياً أو لوحة LED أو مصباح LED مدمجاً في سقف الكابينة. لا يعني تشابه الشكل أن البديل متوافق؛ إذ قد تختلف الجهود، وتوزيع الأطراف، والقدرة، وطريقة التثبيت. كما أن بعض وحدات LED تضم إلكترونيات داخلية تحتاج قطبية صحيحة في دائرة التيار المستمر.

عند استبدال وحدة، طابق الرقم المرجعي إن كان متاحاً، ثم راجع بيانات الجهد والتوصيل. في حالة قطع الغيار متعددة العلامات، يجب تأكيد التوافق مع طراز المصعد أو مخطط الكابينة، لا الاكتفاء باسم العلامة التجارية.

البطارية الاحتياطية

البطارية هي أكثر الأجزاء عرضة للتدهور التدريجي. قد تقيس جهداً قريباً من القيمة الاسمية من دون حمل، لكنها تهبط سريعاً عند تشغيل وحدة الإنارة. لذلك، لا يمثل فحص الجهد الساكن وحده حكماً كافياً على صلاحية البطارية.

تشمل مؤشرات ضعف البطارية:

• إضاءة خافتة أو متقطعة عند الانتقال إلى وضع الطوارئ.
• انطفاء الضوء خلال فترة قصيرة من اختبار الانقطاع.
• انتفاخ الغلاف أو تسرب أو تآكل ظاهر عند الأقطاب.
• سخونة غير معتادة أثناء الشحن أو التشغيل.
• فشل متكرر رغم سلامة مصدر التغذية والمصباح.

لا تستبدل بطارية بجهد مختلف لإجبار المنظومة على العمل. قد يسبب ذلك تلف الشاحن أو دائرة LED أو عدم اكتمال الشحن، حتى لو بدا التوصيل ممكناً ميكانيكياً.

مزود الطاقة ودائرة الشحن

مزود الطاقة قد يؤدي أكثر من وظيفة: تخفيض أو تحويل الجهد، تغذية الإنارة في التشغيل العادي، شحن البطارية، والتحويل إلى المصدر الاحتياطي. لهذا السبب، قد يظهر العطل في شكل بطارية تالفة بينما السبب الحقيقي هو غياب جهد الشحن أو خلل في مسار التحويل.

عند الحاجة إلى قطعة بديلة، يمكن مراجعة مواصفات مزود طاقة لإنارة الطوارئ وملحقات المصاعد ومقارنتها ببيانات الوحدة المركبة. الصفحة قد تساعد في تحديد فئة القطعة، لكن قرار التوافق يجب أن يستند إلى الجهد، ونوع البطارية، والأطراف، ومتطلبات النظام الفعلية.

أوضاع التشغيل العادي والطوارئ

في الوضع العادي، تصل التغذية الرئيسية إلى مزود الطاقة أو دائرة الإنارة، ويجري شحن البطارية وفق تصميم النظام. قد تعمل إنارة الكابينة بصورة مستقلة، فيما تبقى بطارية الطوارئ في وضع الاستعداد. وجود ضوء طبيعي داخل الكابينة لا يؤكد بالضرورة أن البطارية تشحن أو أن مسار الطوارئ سليم.

عند انقطاع المصدر الطبيعي، ينبغي أن تكشف دائرة التحويل فقدان التغذية وتوصل البطارية بوحدة إنارة الطوارئ. في الأنظمة المصممة جيداً، يحدث هذا الانتقال تلقائياً. قد يظهر مصباح مخصص للطوارئ فقط، أو تعمل نقطة إنارة محددة ضمن سقف الكابينة، وفق تكوين المصعد.

هناك ثلاثة سيناريوهات تشخيصية شائعة:

1. لا تعمل الإنارة العادية ولا الاحتياطية: قد يكون السبب أوسع من دائرة الطوارئ، مثل فقدان تغذية الكابينة أو عطل مزود الطاقة أو حماية مفصولة.
2. تعمل الإنارة العادية، لكن لا تعمل عند الانقطاع: يرجح فحص البطارية، وجهد الشحن، والفيوز، ودائرة التحويل.
3. تعمل الإنارة الاحتياطية لكن بصورة ضعيفة أو قصيرة المدة: يرجح ضعف سعة البطارية، أو حمل غير مناسب، أو مشكلة في الشحن.

لا ينبغي تنفيذ اختبار فصل التغذية عشوائياً على مصعد في الخدمة. يجب أن يجريه فني مؤهل، وبطريقة تتوافق مع إجراءات الموقع ونظام التحكم ونطاق العمل المعتمد، خصوصاً عندما ترتبط الإنارة الاحتياطية بوظائف إنقاذ أو اتصال.

أعطال إنارة الطوارئ الشائعة

تتكرر أعطال إنارة الطوارئ في المصعد حول عدد محدود من الأسباب، إلا أن العرض الظاهر قد يكون مضللاً. الفحص المنهجي أكثر موثوقية من استبدال أول قطعة مشتبه بها.

بطارية منهكة أو غير مشحونة

هذا هو الاحتمال الأكثر شيوعاً عند عمل الضوء لفترة وجيزة أو عدم عمله بعد الانقطاع. قد يكون السبب عمر البطارية، أو درجات حرارة التشغيل، أو بقاء المصعد لفترات طويلة من دون تغذية شحن مناسبة، أو تركيب بطارية غير مطابقة سابقاً.

افحص ملصق البطارية وسجل الخدمة، ثم قس الجهد في حالة السكون وتحت حمل مناسب. قارن النتيجة بتعليمات النظام، ولا تعتمد على المظهر فقط.

عطل في وحدة LED أو المصباح

قد تتلف وحدة الإضاءة نفسها بسبب العمر أو الحرارة أو التوصيل غير الصحيح. في مصابيح LED، قد يؤدي عكس القطبية أو استخدام جهد غير مطابق إلى عدم الإضاءة أو إلى تلف مبكر. كما يمكن أن تكون المشكلة في قاعدة المصباح أو اللوحة أو موصل داخلي غير ثابت.

عند اختيار بديل، تتوفر أمثلة لقطع مثل إنارة طوارئ للكابينة بجهد DC12V لقطع Otis. لا ينبغي اعتبار تسمية المنتج بديلاً عن مطابقة الجهد وطريقة التوصيل وطراز التطبيق.

فقدان جهد الشحن

إذا كانت البطارية ضعيفة باستمرار رغم استبدالها، فاشتبِه في مزود الطاقة أو الشاحن أو الفيوز أو السلك بين الشاحن والبطارية. يجب قياس جهد الشحن عند أطراف البطارية في ظروف التشغيل العادي، ثم مقارنته بالقيمة المطلوبة لنوع البطارية في التصميم.

يمكن أن يؤدي شحن أقل من المطلوب إلى بطارية تبدو سليمة لكنها لا تستعيد سعتها. أما الشحن غير المنضبط أو المرتفع، فقد يسبب سخونة وتلفاً أسرع. لا تضبط الجهد اعتماداً على التخمين، إذ تختلف متطلبات البطاريات ودوائر الشحن.

أسلاك أو موصلات أو فيوزات معيبة

الاهتزاز وفتح سقف الكابينة وأعمال الصيانة السابقة قد تؤدي إلى ارتخاء الأطراف أو قطع في موصل أو تآكل. افحص القطبية، وثبات الأطراف، وحالة العزل، والفيوزات ذات الصلة. استبدال فيوز محترق دون معرفة سبب احتراقه قد يخفي مشكلة قصر أو تركيب غير صحيح.

حمل غير متوافق أو تعديل غير موثق

إضافة وحدات إنارة أو تغيير نوعها قد يرفع الحمل على مزود الطاقة أو البطارية فوق ما صُممت له الدائرة. وقد يظهر ذلك على شكل إضاءة خافتة أو هبوط سريع أو فشل متكرر في الشحن. يجب تقييم استهلاك الوحدة البديلة وقدرة مصدر الطاقة، لا مجرد القدرة على إضاءة المصباح لحظياً.

فحص الجهد والبطارية والأسلاك

يجب أن ينفذ القياسات شخص مؤهل يستخدم أدوات مناسبة ويلتزم بعزل الدوائر وإجراءات السلامة الخاصة بالمصعد. لا تلمس أطرافاً مكشوفة ولا تقصر أقطاب البطارية لاختبارها، ولا تفك وحدة طاقة قبل التحقق من فصل مصادر التغذية والطاقة المخزنة حسب تصميمها.

اتبع تسلسلاً عملياً لتضييق نطاق العطل:

1. وثّق البيانات قبل الفك: صوّر الملصقات ومواضع الأسلاك، وسجل رقم القطعة، وجهد البطارية، وتصنيف خرج مزود الطاقة، وألوان الأطراف وعلامات القطبية.
2. افحص الحالة الظاهرية: ابحث عن احتراق، انتفاخ، تسرب، تآكل، رائحة احتراق، أسلاك مضغوطة، موصلات سائبة أو فيوزات مفصولة.
3. تحقق من وحدة الإنارة: افحص الموصل والقاعدة، واختبر الوحدة بمصدر مناسب فقط عندما يسمح تصميمها بذلك.
4. قس جهد البطارية: قس الجهد عند الأطراف وسجل القيمة. لا تحكم عليها نهائياً قبل اختبارها تحت حمل أو بفاحص بطاريات مناسب.
5. قس جهد الشحن: مع عودة التغذية الطبيعية، تحقق من وصول جهد الشحن الصحيح إلى البطارية. عدم وجوده ينقل التركيز إلى مزود الطاقة أو الفيوز أو الأسلاك.
6. اختبر الاستمرارية عند فصل الطاقة بأمان: تحقق من سلامة المسارات والموصلات بحسب المخطط، وتجنب قياس الاستمرارية على دائرة حية.
7. نفذ اختبار التحويل: بعد إعادة التركيب، حاكِ فقدان التغذية وفق إجراء الصيانة المعتمد وتحقق من أن الإنارة تنتقل تلقائياً وتبقى مستقرة.

من الأخطاء الشائعة قياس الجهد من نقطة بعيدة عن الحمل ثم افتراض سلامة الأسلاك. يمكن لوصلة متآكلة أن تظهر جهداً مقبولاً بلا حمل، ثم تهبط عند مرور تيار الإنارة. لذلك، افحص نقاط التوصيل المهمة، ولا سيما أطراف البطارية والموصل بين المزود والوحدة.

مطابقة مزودات الطاقة البديلة

مطابقة مزود طاقة بديل لا تعني مطابقة الشكل أو اسم العلامة فقط. مزود الطاقة غير المتوافق قد يمنع شحن البطارية، أو يختصر عمرها، أو لا يدعم وحدة الإنارة، أو يعطل الانتقال إلى وضع الطوارئ.

استخدم هذه المعايير عند المقارنة:

لا تفترض أن مزود طاقة مصعد من علامة معينة يصلح لجميع موديلاتها. على سبيل المثال، قد تفيد صفحة مزود طاقة طوارئ لقطع Hitachi في تحديد فئة من المنتجات، إلا أن رقم الجزء، بيانات الدخل والخرج، وتكوين الأسلاك تبقى عناصر إلزامية قبل الشراء أو التركيب.

بالنسبة للمستوردين والموزعين ومقاولي الصيانة، من المفيد تجهيز طلب التوريد بمعلومات واضحة: صور أمامية وخلفية للقطعة، صورة للملصق، أبعاد تقريبية، عدد الأطراف وتسمياتها، جهد البطارية، وطراز المصعد إن توفر. هذه المعلومات تقلل خطر طلب قطعة متشابهة شكلياً لكنها غير قابلة للتطبيق.

Kelevator يورد قطع غيار مصاعد متعددة العلامات لجهات الأعمال، بما في ذلك المستوردون والموزعون ومقاولو الصيانة ومشترو OEM. عند مقارنة الخيارات، ينبغي التعامل مع صفحة المنتج كنقطة بداية للمواصفات، ثم تأكيد التوافق الفني مع النظام المركب قبل اعتماد الطلب.

فترات الفحص والاختبار الروتيني

يجب تحديد فترات الفحص وفق برنامج الصيانة، وتعليمات الشركة المصنعة، ومتطلبات المبنى والجهات المختصة حيث تنطبق. لا توجد فترة واحدة صالحة لجميع المصاعد والبطاريات، لأن العمر التشغيلي وطبيعة الاستخدام وحرارة الموقع والتصميم تختلف من منشأة إلى أخرى.

ومع ذلك، ينبغي أن يشمل البرنامج الروتيني النقاط الآتية:

• فحص بصري لوحدة الإنارة والبطارية والموصلات بحثاً عن التلف أو التسرب أو التآكل.
• التحقق من مؤشرات الشحن أو أي إشارات خطأ متاحة في النظام.
• اختبار تشغيلي مضبوط لوضع الطوارئ ضمن إجراءات الصيانة الآمنة.
• مراقبة مدة الإضاءة الفعلية بحسب متطلبات النظام، لا مجرد بدء الإضاءة.
• تسجيل القراءات والقطع المستبدلة وتاريخ الاختبار لتتبع الأعطال المتكررة.
• مراجعة أي تغيير سابق في نوع المصباح أو البطارية أو مزود الطاقة.

لا تؤجل الاختبار إلى وقت عطل حقيقي. البطاريات قد تفقد سعتها بصمت، خصوصاً عندما تبقى على الشحن لفترات طويلة. كذلك، لا تنفذ اختبار تفريغ مطولاً بلا سبب أو من دون إعادة التحقق من اكتمال الشحن بعده، إذ قد يترك النظام في حالة استعداد ناقصة.

التحقق من التشغيل بعد الإصلاح

بعد إصلاح العطل أو استبدال أي جزء، يجب التحقق من المنظومة كوحدة كاملة. نجاح تشغيل LED عند توصيله مباشرة لا يثبت أن مسار الطوارئ والشحن والتحويل يعمل كما ينبغي.

نفذ التحقق النهائي وفق تسلسل واضح:

1. تأكد من تثبيت كل الموصلات، وصحة القطبية، وعدم انحشار الأسلاك أو تعريضها لحواف حادة.
2. أعد التغذية الطبيعية وتحقق من عمل الإنارة العادية وحالة الشحن وفق تصميم النظام.
3. قس جهد الشحن عند الحاجة وتأكد من عدم وجود سخونة أو رائحة أو صوت غير طبيعي.
4. نفذ اختبار فقدان التغذية بالطريقة المعتمدة للمصعد، وتحقق من انتقال إنارة الطوارئ تلقائياً.
5. راقب ثبات الإضاءة طوال مدة الاختبار المطلوبة للنظام.
6. أعد المصعد إلى وضعه الطبيعي، ثم تحقق من عودة الشحن وإغلاق الأغطية وتوثيق العمل.

إذا فشل الاختبار بعد استبدال البطارية أو مزود الطاقة، لا تكرر تبديل القطع عشوائياً. ارجع إلى قراءات الجهد، والمخطط، وترتيب الأطراف، واستهلاك الحمل. غالباً ما تكشف المقارنة بين حالة التغذية الطبيعية وحالة الطوارئ موضع العطل بسرعة أكبر من الفحص البصري وحده.

إنارة الطوارئ الموثوقة تعتمد على توافق ثلاثة عناصر: وحدة إنارة مناسبة، وبطارية قادرة على الاحتفاظ بالشحنة، ومزود طاقة يشحن ويحوّل التغذية بالشكل الصحيح. عند طلب قطع بديلة، جهّز بيانات القطعة الحالية ونتائج القياس، ثم طابق المواصفات قبل التركيب.
