أنظمة الإنتركوم للمصاعد: التوصيل والاستبدال والتحديث

نظام الإنتركوم في المصعد هو وسيلة الاتصال الصوتي بين الراكب المحصور داخل الكابينة والجهة التي تستطيع استقبال البلاغ والتصرف عند الحاجة. ولا يكفي أن تكون سماعة الكابينة أو زر النداء موجوداً؛ إذ يعتمد الأداء الفعلي على توافق المحطات، نوع التوصيلات، مصدر الطاقة، مسار الاتصال، وطريقة اختبار نداء الطوارئ دورياً.

بالنسبة لمقاولي الصيانة وفرق التحديث في الإمارات، يبدأ الاختيار الصحيح بتحديد بنية النظام القائمة: هل الاتصال ثنائي الاتجاه بين الكابينة وغرفة الماكينات، أم متعدد المحطات يشمل غرفة الحراسة أو مركز المراقبة؟ ثم تُراجع أرقام القطع، الجهود، أطراف التوصيل، ونمط النداء قبل اعتماد بديل أو ترقية.

ما وظيفة نظام الإنتركوم في المصعد؟

يوفر إنتركوم المصعد قناة صوتية مخصصة للتواصل عند التوقف أو الاحتجاز أو الحاجة إلى مساعدة. في الترتيب الأساسي، يتصل هاتف أو محطة الكابينة بمحطة أخرى في غرفة الماكينات أو نقطة استقبال محددة في المبنى. أما الأنظمة الأوسع فتربط عدة مصاعد بمحطة مناوبة أو غرفة تحكم.

ينبغي التمييز بين الإنتركوم وبين هاتف الطوارئ المتصل بشبكة هاتفية خارجية. فقد يستخدم المصعد أحد الحلين أو يجمع بينهما، لكنهما ليسا متطابقين دائماً:

• الإنتركوم الداخلي: اتصال ضمن منظومة المبنى بين محطات محددة، وقد يعمل بأسلاك خاصة وتغذية مستقلة.
• هاتف الطوارئ: قد يتصل بخط هاتفي أو بوابة اتصال أو شبكة أخرى للوصول إلى رقم خارجي.
• جهاز النداء أو الإنذار فقط: يرسل تنبيهاً أو يشغل جرساً من دون توفير محادثة صوتية كاملة.

وظيفة النظام لا تقتصر على سماع الراكب. يجب أن يتمكن الطرف المستقبل من الرد بوضوح، وأن يكون موقع الاستقبال معروفاً ومتاحاً وفق ترتيبات تشغيل المبنى. لذلك فإن تركيب وحدة صوتية جديدة من دون مراجعة جهة استقبال النداءات قد يترك عيباً تشغيلياً رغم نجاح التركيب الكهربائي.

تكوينات الاتصال ثنائي الاتجاه ومتعدد المحطات

اختيار التكوين يعتمد على عدد المصاعد، موقع غرفة الماكينات أو لوحة التحكم، وعدد الجهات المخولة باستقبال البلاغات. التكوين الأبسط أقل كلفة وتعقيداً، لكنه قد لا يناسب مبنى يعمل فيه فريق استقبال أو مراقبة على مدار اليوم.

في النظام الثنائي، يضغط الراكب زر النداء فتصل الإشارة إلى محطة مقابلة. وعند الرد، يبدأ الاتصال الصوتي. البساطة هنا ميزة، لكن يجب ألا يُفترض أن غرفة الماكينات مكان مناسب دائماً لاستقبال نداءات الركاب، خصوصاً عندما لا تكون مأهولة بصورة مستمرة.

أما في التكوين متعدد المحطات، فقد تتصل الكابينة بمحطة حراسة ومحطة قريبة من لوحة التحكم أو وحدة مركزية. ويجب قبل الاستبدال تحديد طريقة معالجة النداء: هل ترن جميع المحطات؟ هل توجد أولوية لمحطة معينة؟ هل يمكن الرد من محطتين في الوقت نفسه؟ تختلف الإجابة حسب تصميم الوحدة ولا يمكن استنتاجها من شكل الهاتف أو عدد أزراره فقط.

متى يكون التحديث إلى نظام متعدد المحطات مناسباً؟

يصبح التحديث منطقياً عندما تكون المشكلة تشغيلية، لا مجرد عطل في الهاتف، مثل عدم وجود موظف قرب لوحة التحكم، أو صعوبة معرفة أي كابينة تطلب المساعدة، أو وجود عدة مصاعد تعتمد على نقطة استقبال واحدة غير واضحة.

لكن إضافة محطات لا تعني بالضرورة إمكانية توصيلها بالتوازي. بعض الأنظمة تحتاج إلى وحدة رئيسية أو مداخل مخصصة أو عنونة لكل محطة. ينبغي مراجعة مخطط الشركة المصنعة أو وثائق النظام القائم قبل مد كابلات إضافية.

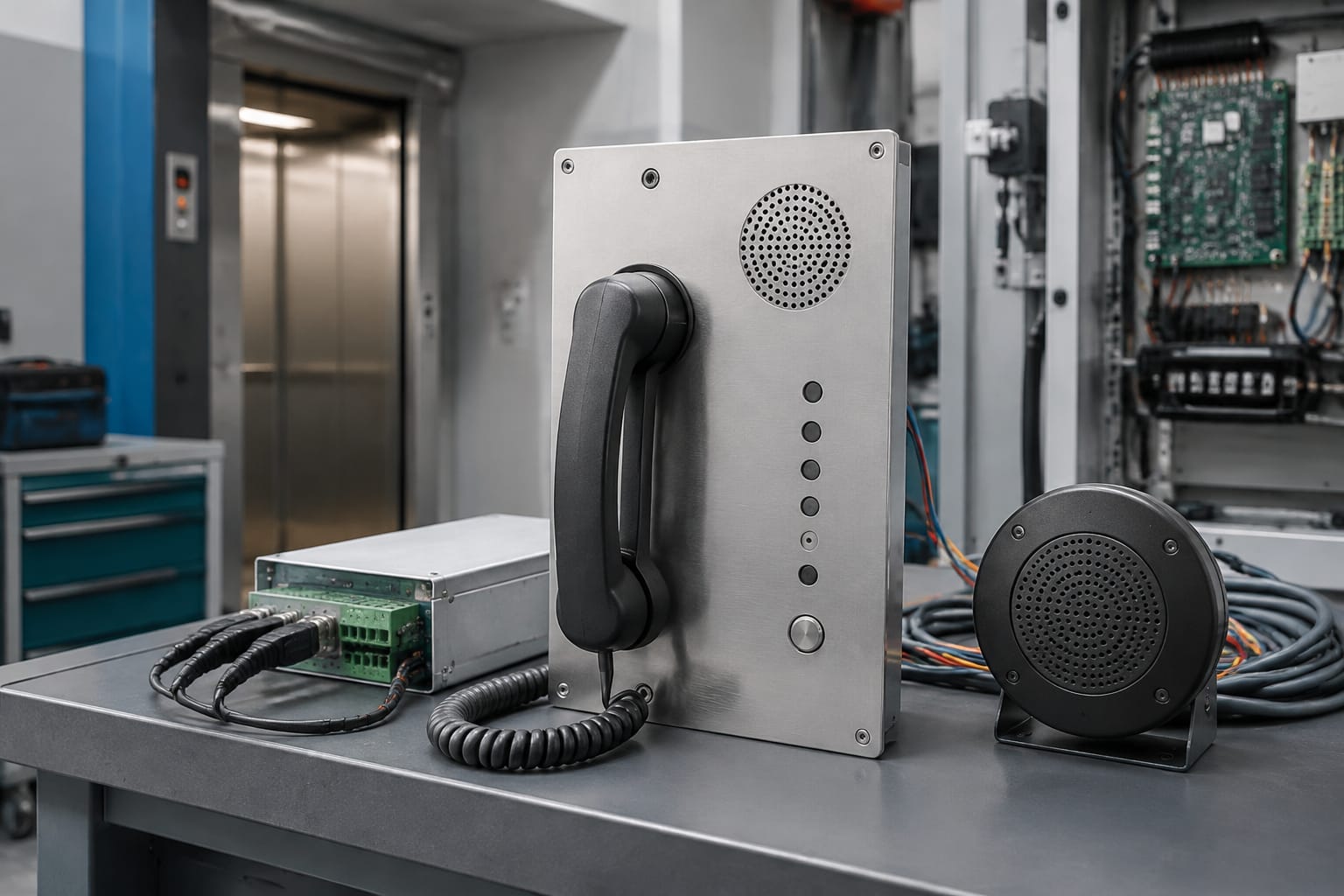

محطات الكابينة وغرفة الماكينات وغرفة المناوبة

يتكون نظام الإنتركوم عادة من محطات لها أدوار مختلفة. تحديد دور كل جزء يمنع شراء قطعة صحيحة في المظهر لكنها غير مناسبة في الوظيفة أو التوصيل.

محطة الكابينة

تُركب محطة الكابينة غالباً خلف لوحة التشغيل أو في موضع متاح للراكب. وقد تضم سماعة وميكروفوناً وزر نداء ومؤشر حالة، أو قد تكون وحدة مدمجة تعتمد على مكبر صوت وميكروفون.

عند فحص بديل لمحطة الكابينة، راجع:

• أبعاد فتحة اللوحة وطريقة التثبيت.
• موضع زر النداء وشكله وإمكانية الوصول إليه.
• عدد أطراف التوصيل ووظيفة كل طرف.
• مستوى الصوت واتجاه الميكروفون ومكبر الصوت.
• توافقها مع الوحدة الرئيسية أو محطة الاستقبال القائمة.
• حالة زر النداء، الكابل المرن، والأسلاك داخل لوحة التشغيل.

لا يُنصح بافتراض أن أي سماعة إنتركوم تصلح محل أخرى. فقد تتشابه السماعات المخصصة لماركات مختلفة، بينما تختلف دائرة الإشارة أو الجهد أو ترتيب الأطراف. عند التوريد، يفيد تقديم صور واضحة للوجه والجزء الخلفي والموصلات، إضافة إلى رقم القطعة ورقم لوحة التحكم إن وُجدا.

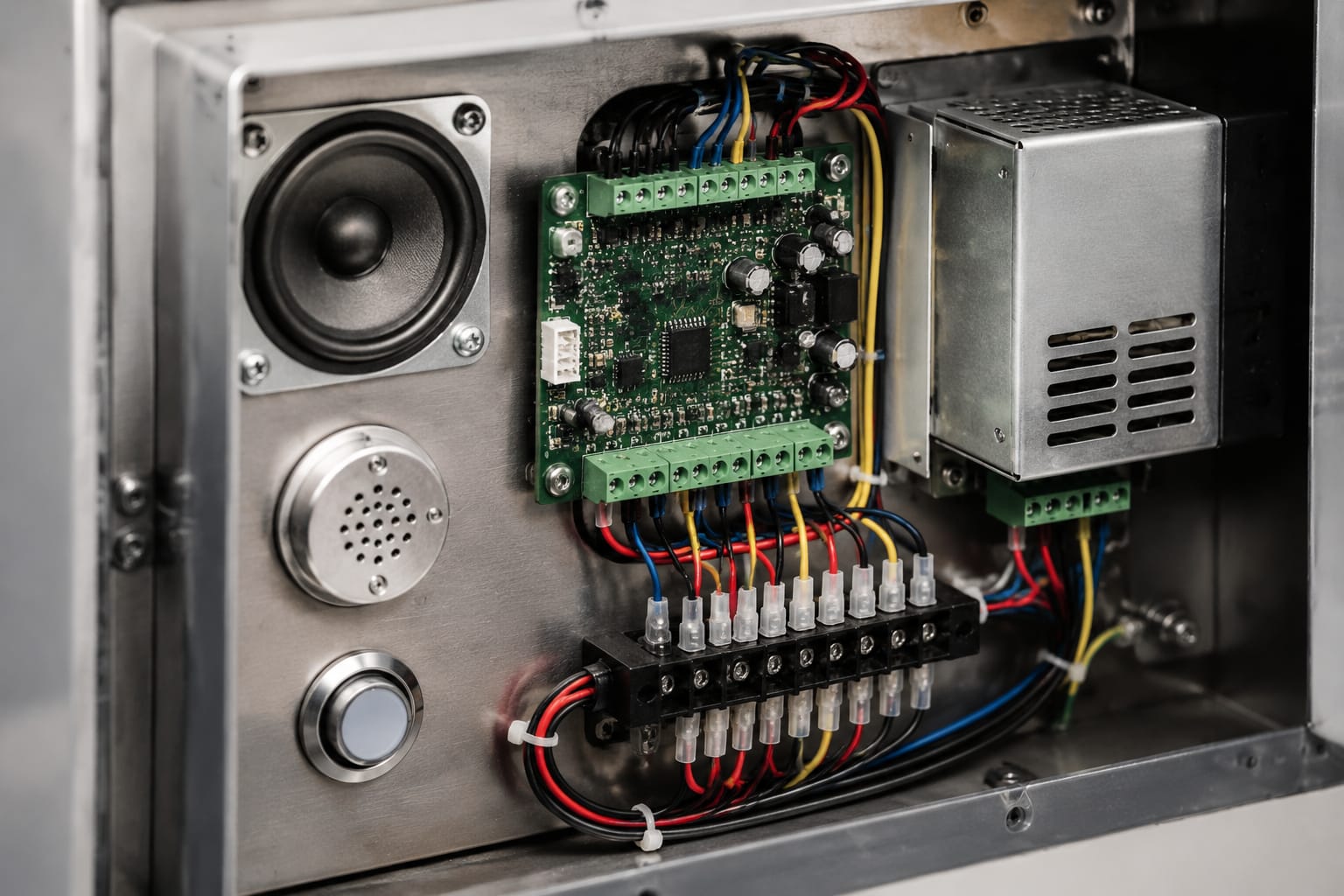

محطة غرفة الماكينات أو لوحة التحكم

تكون هذه المحطة قريبة من لوحة التحكم في كثير من التركيبات، وقد تتضمن سماعة أو مكبر صوت أو مفتاح تشغيل. دورها هو استقبال النداء والتواصل مع الكابينة، وقد توفر كذلك نقطة فحص للمقاول.

يجب التحقق من أن المحطة لا تعتمد على جهد خاص صادر من اللوحة، وأن توصيلها لا يشارك دائرة أخرى من دون عزل أو حماية مناسبة. إذا كان الصوت ضعيفاً في الطرفين، فقد يكون الخلل في المصدر أو الأسلاك وليس في السماعة وحدها.

محطة غرفة المناوبة أو المراقبة

تُستخدم محطة المناوبة عندما يجب أن يصل نداء الراكب إلى موقع مأهول. في الأنظمة ذات عدة كبائن، ينبغي أن توضح المحطة أو لوحة المؤشرات مصدر النداء بدقة حتى لا يضيع وقت الاستجابة في تحديد المصعد.

ضع المحطة في موقع يمكن فيه سماع الرنين والرد على المكالمة بوضوح، مع مراعاة ضوضاء البيئة المحيطة. كما ينبغي تحديد إجراء داخلي عند غياب الموظف أو عند انتقال النداء إلى محطة بديلة. هذه ترتيبات تشغيلية موازية للتوصيلات، لكنها تؤثر مباشرة في جدوى النظام.

مصادر التغذية والطاقة الاحتياطية

تحتاج بعض أنظمة الإنتركوم إلى تغذية مستقلة مخصصة، فيما تعتمد أخرى على مصدر من لوحة تحكم المصعد أو على دائرة اتصال مرتبطة بها. لا يجوز استبدال وحدة التغذية بناءً على الجهد الاسمي وحده؛ إذ يجب أيضاً مراجعة نوع الخرج، القطبية عند وجودها، سعة الحمل، أطراف التوصيل، والتوافق مع النظام.

يمكن العثور على وحدة تغذية مخصصة لإنتركوم Otis ضمن قطع الغيار، لكن ملاءمتها لأي تركيب تتطلب مطابقة رقم الجزء والمخطط والجهد مع المنظومة الموجودة.

الطاقة الاحتياطية مهمة لأن نداء الطوارئ لا ينبغي أن يعتمد عملياً على توفر تغذية التشغيل العادية فقط. قد تكون البطارية أو وحدة الاحتياطية جزءاً من لوحة التحكم أو من وحدة اتصال منفصلة، ويختلف ترتيبها بين المصاعد. عند المراجعة، اسأل عن الآتي:

• ما الذي يستمر في العمل عند فقدان الكهرباء الرئيسية؟
• هل تغذي البطارية الإنتركوم فقط أم تشمل إنارة الطوارئ ووظائف أخرى؟
• هل توجد دائرة شحن ومؤشر لحالة البطارية؟
• هل يتغير مسار الاتصال أو مستوى الصوت عند العمل على الاحتياط؟
• هل يؤدي استبدال البطارية أو مزود الطاقة إلى إنذارات في اللوحة؟

من الأخطاء الشائعة توصيل جهاز إنتركوم جديد إلى مصدر غير مخصص أو تحميل دائرة قائمة فوق قدرتها. يجب أن ينفذ فحص الجهد والاستمرارية والعزل فني مؤهل، مع الرجوع إلى مخطط لوحة التحكم قبل تعديل أي نقطة تغذية.

التوصيلات وواجهات الاتصال

تتفاوت أنظمة إنتركوم المصاعد بين وحدات صوتية تناظرية بسيطة وأنظمة تعتمد واجهة مخصصة بين أجهزة من الشركة المصنعة. قد يبدو الكابل متشابهاً، لكن ذلك لا يثبت التوافق الكهربائي أو الوظيفي.

ما الذي يجب توثيقه قبل فصل الأسلاك؟

قبل إزالة أي محطة، وثّق الوضع القائم بالصور والمخططات والملصقات. وسجل ألوان الأسلاك، أرقام الأطراف، اسم كل كابل، وأي جسور أو مقاومات ظاهرة. ثم قارن ذلك بوثائق البديل.

قائمة الفحص الأساسية تشمل:

1. رقم طراز لوحة التحكم ورقم قطعة الإنتركوم القديم.
2. عدد الموصلات والأطراف المستخدمة فعلياً، لا عدد الأطراف المتاحة فقط.
3. جهد التغذية المقاس ونوعه.
4. وظيفة كل خط: تغذية، صوت، نداء، رجوع، أو واجهة بيانات.
5. مسار الكابل بين الكابينة واللوحة والمحطة الخارجية.
6. وجود موصلات وسيطة أو وحدات عزل أو مرحلات.
7. حالة الأسلاك، خاصة مناطق الحركة داخل بئر المصعد أو الكابل المتحرك.

الإشارات التناظرية والواجهات الخاصة

في النظام التناظري، قد تمر الإشارة الصوتية وإشارة النداء عبر أزواج أسلاك منفصلة. ومع ذلك، لا ينبغي افتراض أن ترتيب الأطراف موحد بين الموردين. يمكن أن يؤدي قلب القطبية أو خلط خطوط الصوت والنداء إلى عدم عمل النظام أو تلف وحدة حساسة.

أما الواجهات الخاصة أو الرقمية، فقد تحتاج إلى وحدة مطابقة من نفس عائلة النظام، أو إلى إعدادات برمجية أو عنونة. لا تحل وحدة هاتف عامة محل محطة مخصصة ما لم تؤكد الوثائق الفنية توافقها.

للبحث عن بديل مناسب لمحطة هاتف الكابينة أو الاستقبال، يفيد الرجوع إلى قطع هواتف الإنتركوم للمصاعد ومقارنتها مع بيانات القطعة الأصلية، بدلاً من اختيارها وفق شكل الواجهة فقط.

مشكلات الصوت وجودة المكالمة

ضعف الصوت أو التشويش لا يعني بالضرورة عطل الإنتركوم نفسه. غالباً ما تتداخل عدة أسباب: ميكروفون متسخ، مكبر صوت متضرر، زر نداء متآكل، كابل به قطع متقطع، مصدر تغذية غير مستقر، أو توصيل غير محكم عند أحد الأطراف.

لا تختبر الصوت من كابينة ثابتة فقط. بعض الأعطال تظهر عندما تتحرك الكابينة بسبب إجهاد الكابل المتحرك أو اهتزاز موصل معين. يجب إجراء الاختبار خلال ظروف تشغيل آمنة ووفق إجراءات الصيانة المعتمدة للموقع.

كذلك، تجنب رفع مستوى الصوت إلى الحد الأقصى كحل تلقائي. فقد يؤدي ذلك إلى تشويه الصوت أو صدى مزعج ويخفي السبب الحقيقي للمشكلة. ابدأ بفحص التغذية والتوصيلات والمكونات، ثم اضبط المستوى إن كانت الوحدة تسمح بذلك.

التخطيط للاستبدال أو التحديث

الاستبدال الناجح يبدأ بتحديد ما إذا كان المطلوب إصلاحاً مطابقاً أم تحديثاً للنظام. القطعة المطابقة تقلل خطر تعديلات التوصيل، بينما قد يوفر التحديث مزايا تشغيلية مثل محطات استقبال إضافية أو تنظيم أفضل للنداءات. لكنه يتطلب مراجعة أوسع للتوافق.

الاستبدال المطابق

يكون مناسباً عند توفر قطعة متوافقة فنياً مع النظام القائم، وعدم وجود مشكلة في تصميم الاتصال نفسه. اجمع هذه المعلومات قبل الشراء:

• الماركة والطراز ورقم القطعة القديم.
• صور الواجهة الخلفية والموصلات والملصقات.
• جهد التشغيل ونوع مصدر الطاقة.
• عدد المحطات وترتيبها الحالي.
• أبعاد التركيب وموضع الفتحات.
• وصف واضح للعطل ونتائج الاختبار.

تساعد هذه البيانات المورد على مطابقة القطعة بدقة. وتوفر Kelevator قطع غيار مصاعد متعددة العلامات التجارية لعملاء الأعمال، بما في ذلك المستوردون والموزعون ومقاولو الصيانة وفرق التحديث؛ ومع ذلك، تظل مطابقة المرجع الفني قبل التوريد ضرورية لكل مشروع.

التحديث الجزئي أو الكامل

قد يشمل التحديث تغيير محطة الكابينة فقط، أو استبدال وحدة التغذية، أو إضافة محطة مناوبة، أو إعادة بناء النظام بكامله. كلما اتسع نطاق التغيير، زادت أهمية مخطط التوصيلات واختبار حالات الفشل.

لا تفترض أن تحديث هاتف الإنتركوم سيحوّل النظام تلقائياً إلى اتصال خارجي أو مراقبة عن بعد. قد يتطلب ذلك بوابة اتصال، خطاً مخصصاً، برمجة، أو أجهزة إضافية لا تدخل ضمن محطة الإنتركوم وحدها.

يمكن مراجعة أنظمة إنتركوم Hitachi وملحقات المصاعد عند البحث عن مرجع لقطع ذات صلة، مع التحقق من توافقها الفعلي مع طراز المصعد ولوحة التحكم لديك.

أخطاء يجب تجنبها

• شراء قطعة اعتماداً على الصورة الأمامية فقط.
• نقل الأسلاك إلى أطراف تحمل الأرقام نفسها من دون الرجوع لوظائفها.
• تجاهل مصدر الطاقة الاحتياطية عند استبدال وحدة التغذية.
• إضافة محطات بالتوازي من دون معرفة متطلبات الوحدة الرئيسية.
• اختبار الصوت من طرف واحد فقط.
• إنهاء العمل من دون التأكد من معرفة فريق المبنى بمكان وصول نداء الطوارئ.

اختبار الوظائف ونداء الطوارئ

بعد الإصلاح أو الاستبدال أو التحديث، يجب اختبار النظام وظيفياً وتوثيق النتيجة. الاختبار ليس مجرد سماع رنين؛ بل يثبت أن الراكب يستطيع بدء النداء، وأن الجهة المحددة تستقبله، وأن المحادثة مفهومة في الاتجاهين.

اتبع خطة اختبار عملية تشمل:

1. تشغيل نداء من الكابينة والتأكد من وصوله إلى كل محطة مخصصة.
2. التحقق من هوية الكابينة الصحيحة في الأنظمة متعددة المصاعد.
3. الرد من المحطة المستقبلة واختبار الصوت في الاتجاهين.
4. اختبار زر النداء والمؤشرات أو الرنين المرتبط به.
5. إعادة الاختبار أثناء حركة الكابينة عندما يسمح الإجراء الآمن بذلك.
6. اختبار السلوك عند انقطاع التغذية الرئيسية باستخدام ترتيبات الاحتياط المعتمدة.
7. توثيق وقت الاختبار، المحطات المختبرة، الأعطال المكتشفة، والإجراء التصحيحي.

ينبغي تنفيذ اختبارات الطوارئ وفق متطلبات الموقع، تعليمات الشركة المصنعة، وإجراءات السلامة المعمول بها. لا تحاكي احتجازاً فعلياً أو تعطل مصعد عن الخدمة من دون تنسيق وتشغيل آمن. وعند وجود اتصال مرتبط بجهة خارجية، تحقق أيضاً من وصول النداء إلى الوجهة الصحيحة ومن وضوح بيانات الموقع لديهم.

أسئلة شائعة

هل يمكن تركيب أي إنتركوم بدلاً من النظام القديم؟

ليس بالضرورة. حتى لو تطابقت الأبعاد، قد يختلف الجهد أو ترتيب الأطراف أو بروتوكول الاتصال أو طريقة النداء. يجب مطابقة رقم القطعة والمخطط وبيانات لوحة التحكم قبل التركيب.

هل يحتاج الإنتركوم إلى بطارية مستقلة؟

يعتمد ذلك على تصميم المصعد. بعض الأنظمة تتغذى من دائرة احتياطية في لوحة التحكم، وبعضها يستخدم مصدراً أو بطارية منفصلة. المطلوب هو التحقق من استمرار وظيفة الاتصال بالطريقة التي صمم لها النظام عند فقدان التغذية الرئيسية.

ما سبب عمل الرنين من دون صوت؟

قد تكون دائرة النداء سليمة بينما يوجد عطل في الميكروفون أو مكبر الصوت أو خطوط الصوت أو محطة الاستقبال. افحص الاتصال في الاتجاهين ولا تستبدل زر النداء قبل عزل سبب المشكلة.

ما البيانات الأهم لطلب قطعة بديلة؟

رقم القطعة والطراز، صور الموصلات والأطراف، جهد التشغيل، عدد المحطات، وصور تثبيت الوحدة. هذه المعلومات أدق من وصف عام مثل “هاتف مصعد” أو “سماعة كابينة”.

ابدأ بحصر مكونات النظام ومساراته الحالية، ثم قرر ما إذا كان البديل المطابق أو التحديث أقدر على حل المشكلة التشغيلية. قبل اعتماد أي قطعة، راجع التوافق الكهربائي والميكانيكي، وخطة استقبال نداءات الطوارئ، ونتائج الاختبار الموثقة.
