دليل كتالوج قطع المصاعد واختيار المكوّن المطابق

يُستخدم كتالوج قطع المصاعد لتحديد المكوّن المطلوب بحسب وظيفته، والشركة المصنّعة، ورقم القطعة، والطراز، والمواصفات الكهربائية والميكانيكية. ولا يكفي عادةً الاعتماد على شكل القطعة أو اسمها العام؛ فاللوحتان المتشابهتان بصرياً قد تختلفان في البرنامج، أو الجهد، أو ترتيب الموصلات، أو بروتوكول الاتصال.

للوصول إلى بديل مطابق، ابدأ برقم القطعة والبيانات الموجودة على الملصق، ثم طابقها مع طراز المصعد أو وحدة التحكم، وصور الموصلات، والأبعاد، والإصدار البرمجي عند الحاجة. يشرح هذا الدليل 12 مجموعة أساسية تظهر عادةً في أي كتالوج عملي لقطع المصاعد، مع أهم المعلومات التي يجب التحقق منها قبل طلبها.

كيف يُنظَّم كتالوج قطع المصاعد؟

تُنظَّم كتالوجات قطع المصاعد عادةً بإحدى ثلاث طرق: حسب نظام المصعد، أو حسب الشركة والطراز، أو حسب نوع المكوّن. وقد يجمع الكتالوج الجيد بين الطرق الثلاث لتسهيل البحث والمقارنة.

أكثر الأقسام شيوعاً هي:

قد يتضمن وصف القطعة في الكتالوج صورة ورقم مرجعي وقائمة بالطرازات المتوافقة. لكن عبارة «متوافق مع» لا تعني دائماً أن القطعة تصلح لكل إصدار من الطراز نفسه. بعض الشركات تعدّل اللوحات أو الموصلات أو البرامج خلال دورة إنتاج النظام، ولذلك تظل بيانات القطعة الأصلية هي المرجع الأول.

عند البحث، استخدم ترتيباً واضحاً:

1. رقم القطعة الأصلي كاملاً، بما في ذلك الأحرف واللاحقات.
2. الشركة المصنّعة وطراز النظام.
3. وظيفة المكوّن وموقع تركيبه.
4. المواصفات الكهربائية والميكانيكية.
5. صور واضحة للقطعة والموصلات والملصق.
6. إصدار اللوحة أو البرنامج إذا كان مؤثراً في التوافق.

مكونات نظام الأبواب

نظام الباب من أكثر أنظمة المصعد تعرضاً للحركة المتكررة، ويضم مكونات ميكانيكية وكهربائية يجب أن تعمل معاً بدقة. الخطأ في اختيار لوحة أو محرك أو قفل غير مطابق قد يؤدي إلى حركة باب غير مستقرة أو ظهور أعطال في دائرة الأمان.

1. لوحة التحكم في محرك الباب

تتحكم لوحة محرك الباب في الفتح والإغلاق، والسرعة، والتباطؤ، وعزم المحرك، والاستجابة لإشارات الحساسات. وقد تكون مدمجة في مشغل الباب أو مثبتة كوحدة مستقلة.

عند مطابقة اللوحة، تحقق من:

• رقم القطعة ورقم إصدار الدارة.
• الشركة وطراز مشغل الباب.
• جهد دخل اللوحة وجهد المحرك.
• نوع المحرك، سواء كان تياراً مستمراً أو متردداً أو محركاً عديم الفرش.
• عدد الموصلات وترتيب أطرافها.
• إعدادات التشغيل أو الإصدار البرمجي.
• نوع الباب واتجاه الحركة وعدد الألواح.

يمكن الاطلاع على مثال لفئة [لوحة محرك باب لمصاعد Hitachi](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/) لفهم شكل المعلومات التي ينبغي مقارنتها، لكن صلاحية أي لوحة تعتمد على مطابقة رقمها ومواصفاتها مع النظام الفعلي.

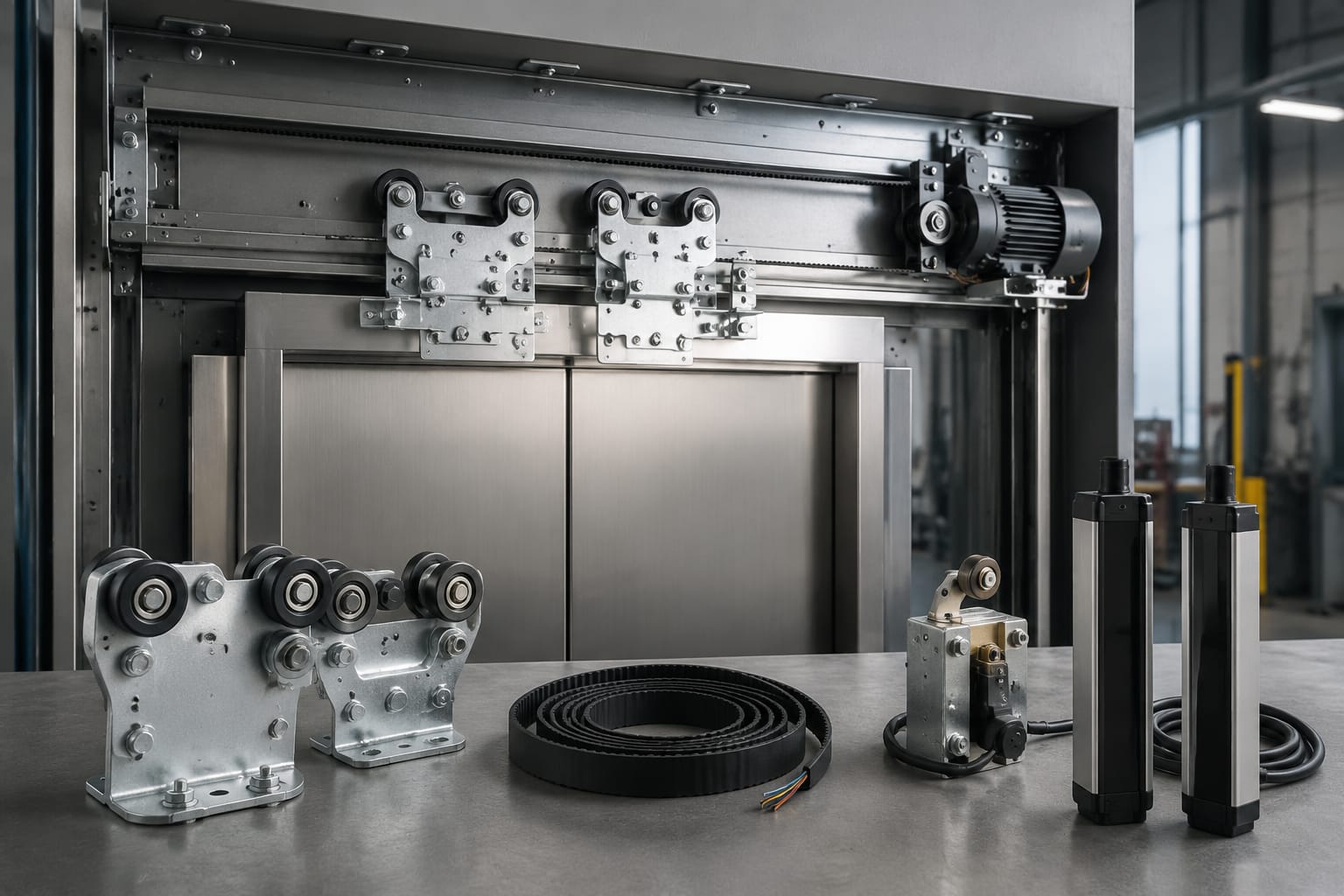

2. مشغل الباب والأقفال والملحقات الميكانيكية

يشمل مشغل الباب المحرك وآلية نقل الحركة والبكرات والأحزمة والأذرع وأدلة الحركة. أما قفل الباب فيثبت أن باب الطابق مغلق ميكانيكياً وكهربائياً قبل السماح بحركة الكابينة.

لاختيار مكوّن صحيح، يلزم تحديد نوع الباب، وعرض الفتحة، وعدد الألواح، واتجاه الفتح، وطراز المشغل. وبالنسبة إلى الأقفال، يجب مطابقة ترتيب نقاط التلامس، وموضع ذراع التشغيل، وأبعاد التثبيت. لا يُنصح بتعديل قفل غير مطابق ليلائم مكان القطعة الأصلية، لأن القفل جزء مباشر من دائرة سلامة المصعد.

الأزرار واللوحات والشاشات

تتضمن هذه المجموعة المكونات التي يستخدمها الركاب والفنيون لإرسال الأوامر ومتابعة حالة المصعد. التشابه في الشكل الخارجي لا يضمن التوافق الكهربائي أو الاتصالي.

3. أزرار الطلب والتحكم

تشمل أزرار الطوابق، وأزرار فتح وإغلاق الباب، والإنذار، واختيار الاتجاه. وقد يعمل الزر بتلامس كهربائي بسيط، أو يحتوي على لوحة إلكترونية، أو يتصل بنظام تسلسلي.

ينبغي التحقق من قطر الزر أو أبعاد فتحة التركيب، ونوع التلامس، وجهد الإضاءة، ولونها، والرمز أو الرقم، ونوع الموصل. وفي مشاريع الاستبدال الجزئي، يجب أيضاً مراعاة تطابق المظهر والسطوع مع الأزرار المتبقية.

4. لوحات تشغيل الكابينة ولوحات طلب الطوابق

تجمع لوحة تشغيل الكابينة الأزرار ومفتاح التشغيل وشاشة الموضع ووسائل الاتصال. أما لوحة طلب الطابق فقد تكون وحدة بسيطة بزر واحد أو لوحة إلكترونية متصلة بشبكة تحكم.

قبل طلب اللوحة كاملة، حدّد ما إذا كان المطلوب واجهة معدنية فقط، أو مجموعة أزرار، أو لوحة إلكترونية خلفية، أو وحدة مكتملة. وسجّل الأبعاد الخارجية، وفتحة الحائط أو صندوق التثبيت، وعدد الطوابق، وترتيب الأزرار، وطريقة الاتصال بوحدة التحكم.

5. مؤشرات الاتجاه وشاشات الطوابق

تعرض هذه المكونات رقم الطابق واتجاه الحركة ورسائل الحالة. وتختلف بين شاشات مقطعية، ومصفوفات نقطية، وشاشات رقمية حديثة.

أهم عوامل الاختيار هي:

• نوع الإشارة أو ناقل الاتصال.
• جهد التغذية.
• اتجاه تثبيت الشاشة وأبعادها.
• عدد الطوابق والرموز المدعومة.
• لغة الرسائل المطلوبة.
• نوع اللوحة الرئيسية التي ترسل البيانات.

إذا كانت الشاشة قابلة للبرمجة، فيجب تأكيد توفر ملف الإعداد المناسب وطريقة تحميله. شراء شاشة متماثلة في المقاس من دون معرفة بروتوكول الاتصال غالباً لا يكفي.

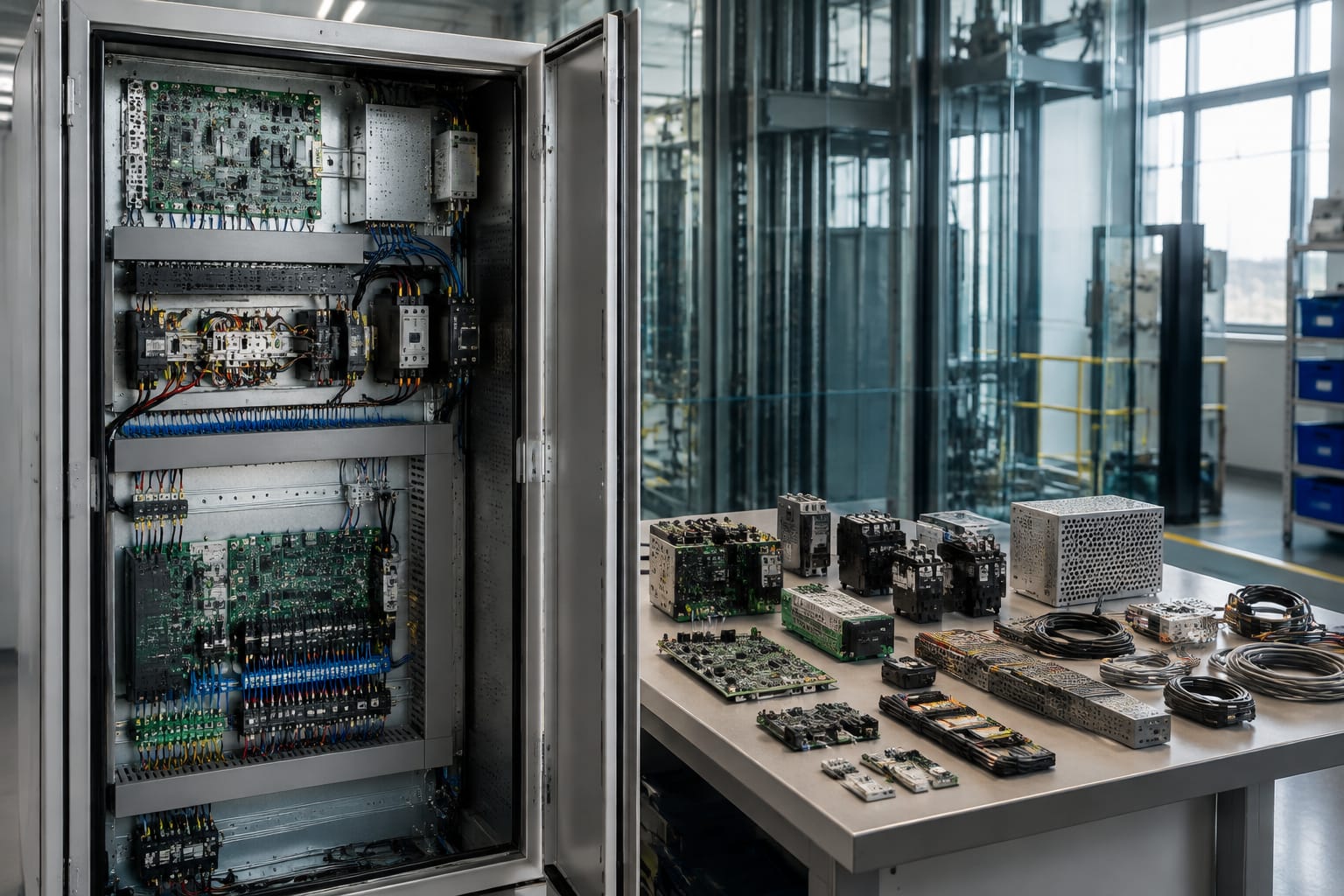

وحدات التحكم واللوحات والمرحلات

هذه المكونات تعالج إشارات المصعد وتدير تسلسل التشغيل. وهي من أكثر القطع حساسية لاختلاف الإصدارات والبرامج.

6. لوحة التحكم الرئيسية

لوحة التحكم الرئيسية تنفذ منطق التشغيل، وتراقب المدخلات، وترسل الأوامر إلى الأبواب والمحرك والشاشات. وقد تكون جزءاً من متحكم متكامل أو نظام موزع يضم عدة لوحات فرعية.

للتعرف إلى اللوحة المطلوبة، سجّل رقمها كاملاً، ورقم المراجعة، وطراز وحدة التحكم، ونوع المصعد، وعدد الطوابق، وصور جميع الموصلات. كما يجب تأكيد ما إذا كانت اللوحة الجديدة أو المجددة تحتاج إلى برمجة، أو نقل ذاكرة، أو ضبط معلمات في الموقع.

لا تفترض أن لوحة تحمل الرقم الأساسي نفسه ستكون بديلاً مباشراً إذا اختلفت اللاحقة أو المراجعة. قد يدل ذلك على تغيير في المكونات أو البرنامج أو توزيع الأطراف.

7. لوحة المرحلات ووحدات الإدخال والإخراج

تستخدم لوحات المرحلات لعزل الإشارات وتشغيل الأحمال أو توسيع مداخل ومخارج وحدة التحكم. وتشمل نقاط المطابقة عدد المرحلات، وجهد الملف، وقدرة نقاط التلامس، وترتيب الموصلات، ووظيفة كل خرج.

عند مقارنة [لوحة مرحلات لمصاعد Mitsubishi](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/) أو أي لوحة مشابهة، يجب الاعتماد على رقم اللوحة ومراجعتها وليس على عدد المرحلات أو الشكل فقط. وقد يتطلب الاستبدال أيضاً فحص سبب تلف اللوحة القديمة؛ فوجود قصر في حمل خارجي قد يتلف البديل الجديد.

مكونات الجر والحركة

تربط هذه المجموعة أوامر التحكم بالحركة الفعلية للكابينة. وتتطلب المطابقة هنا بيانات دقيقة لأن الاختلاف قد يؤثر في دقة الوقوف أو أداء القيادة والمكابح.

8. المشفّر

يقيس المشفّر سرعة المحرك أو موضعه ويرسل الإشارة إلى جهاز القيادة أو وحدة التحكم. ومن أنواعه المشفّر التزايدي والمطلق، وقد يكون مثبتاً على عمود المحرك أو مدمجاً في ماكينة الجر.

عند اختيار [مشفّر جر لقطع غيار المصاعد](/products/traction-encoder-elevator-spare-parts/)، تحقق من:

• رقم الطراز الكامل.
• نوع الإشارة وعدد النبضات.
• جهد التغذية.
• شكل العمود وقطره أو نوع التثبيت.
• نوع الكابل والموصل وطوله.
• اتجاه العد وتوزيع أطراف الإشارة.
• توافقه مع جهاز القيادة والمحرك.

حتى إذا تطابقت الأبعاد، قد ينتج عن اختلاف دقة النبضات أو نوع خرج الإشارة قراءة سرعة خاطئة أو تعذر تشغيل النظام.

9. مكونات ماكينة الجر والمكابح

تشمل هذه الفئة ملفات المكابح، وبطانات الاحتكاك، والمغناطيسات، والنوابض، والبكرات، والمحامل، وبعض أجزاء ماكينة الجر. لا تُختار هذه القطع بالاسم العام وحده، بل حسب طراز الماكينة وأبعاد الجزء وبيانات التشغيل.

في ملف المكابح، يجب تأكيد جهد التشغيل ونوع التيار والمقاومة والأبعاد وطريقة التوصيل. وفي البطانات والأجزاء الميكانيكية، يلزم قياس السماكة والشكل ومواضع الثقوب ومراجعة حدود التآكل المحددة من الجهة المصنّعة.

الأجزاء المرتبطة بالمكابح أو تعليق الكابينة تتطلب تركيباً وضبطاً وفحصاً بواسطة مختصين. ولا ينبغي استخدام جزء «قريب في المقاس» كبديل من دون إثبات توافقه الفني.

الحساسات وأجهزة السلامة

ترصد الحساسات موضع الكابينة وحالة الأبواب وسرعة الحركة، بينما توقف أجهزة السلامة المصعد أو تمنع تشغيله عند وجود حالة غير آمنة.

10. حساسات التسوية والموضع والباب

تساعد حساسات التسوية على إيقاف الكابينة بمحاذاة الطابق، بينما تراقب حساسات الباب وجود عائق أو اكتمال الفتح والإغلاق. وقد تكون مغناطيسية أو ضوئية أو حثية أو ميكانيكية.

تتضمن بيانات الاختيار مسافة الاستشعار، ونوع الخرج، وحالة التلامس، وجهد التغذية، وعدد الأسلاك، وطريقة التثبيت، ودرجة الحماية المطلوبة لموقع التركيب. أما ستائر الحماية الضوئية للأبواب، فيجب مطابقة ارتفاعها وعدد الحزم ووحدة التحكم ونوع خرج الإشارة.

11. مفاتيح وأجهزة دائرة السلامة

تشمل هذه المجموعة مفاتيح نهاية المشوار، ونقاط تلامس أقفال الأبواب، ومحدد السرعة، ومفتاح شد الحبال، ومفاتيح حفرة البئر وأعلى الكابينة. بعض هذه العناصر مكونات ميكانيكية وكهربائية معتمدة للعمل ضمن منظومة سلامة محددة.

قبل الاستبدال، حدّد وظيفة الجهاز داخل مخطط الدائرة، وحالة نقاط التلامس في الوضع الطبيعي، وقدرته الكهربائية، وآلية تشغيله، وأبعاد تثبيته. ويجب التأكد من المتطلبات التنظيمية والفنية السارية على المصعد في دولة الإمارات، خصوصاً عند تعديل نوع جهاز سلامة أو استبداله بمنتج من مصنع مختلف.

لا ينبغي تجاوز مفتاح أمان أو جسر نقاطه بهدف إبقاء المصعد في الخدمة. المطلوب هو معالجة سبب العطل، وتركيب الجزء المطابق، ثم اختبار دائرة السلامة كاملة وفق إجراءات الصيانة المعتمدة.

قطع الاتصال والطوارئ

تظل وسائل الاتصال والإنذار ضرورية عند توقف الكابينة أو انقطاع التغذية. وقد تعمل كوحدات مستقلة أو تكون مدمجة مع نظام إدارة المبنى أو وحدة تحكم المصعد.

12. الاتصال الداخلي والإنذار ومصدر طاقة الطوارئ

تضم هذه الفئة جهاز الاتصال داخل الكابينة، والميكروفون والسماعة، وزر الإنذار، والجرس، ووحدات الاتصال، والبطاريات أو مصادر التغذية الاحتياطية المخصصة للإنارة والاتصال أو لإنزال الكابينة حسب تصميم النظام.

قبل الطلب، تحقق من نوع خط الاتصال أو الواجهة، وجهد التشغيل، وعدد نقاط الاتصال، وتوافق الوحدة مع النظام القائم. وفي البطاريات، لا تعتمد على الجهد وحده؛ بل طابق السعة، والكيمياء، والأبعاد، والأطراف، وطريقة الشحن، ومتطلبات وحدة الطوارئ.

يجب أيضاً تحديد الوظيفة المقصودة بدقة. فبطارية إنارة الطوارئ ليست بالضرورة مناسبة لوحدة إنزال تلقائي، حتى لو كان الجهد الاسمي متماثلاً.

كيف تحدد التطابق الدقيق مع الكتالوج؟

أفضل طلب توريد هو الطلب الذي يسمح للمورّد بمطابقة القطعة من دون التخمين. جهّز البيانات التالية لكل مكوّن:

1. رقم القطعة: اكتبه كما يظهر على الملصق، مع الشرطات والأحرف واللاحقات.
2. الشركة والطراز: اذكر مصنع المصعد أو النظام وطراز وحدة التحكم أو المشغل أو الماكينة.
3. بيانات الملصق: صوّر الملصق بدقة تسمح بقراءة الجهد والتيار والإصدار والرقم التسلسلي إن كان مهماً.
4. صور القطعة: أرسل الواجهة والخلف والجانبين والموصلات وموضع التركيب.
5. المواصفات الكهربائية: دوّن الجهد والتردد ونوع التيار ونوع الإشارة وتوزيع الأطراف عند توفره.
6. المواصفات الميكانيكية: أضف الأبعاد، وقطر العمود، والمسافات بين الثقوب، واتجاه التثبيت.
7. بيانات النظام: اذكر عدد الطوابق ونوع الأبواب وقدرة المصعد أو نوع ماكينة الجر عندما ترتبط بالقطعة.
8. سبب الاستبدال: وضّح رمز العطل أو نتيجة الفحص، لأن العطل الظاهر قد يكون ناتجاً من مكوّن آخر.
9. حالة القطعة المطلوبة: حدّد إن كان المقبول جديداً فقط، أو مجدداً، أو بديلاً متوافقاً، واطلب توضيح ذلك في العرض.
10. الكمية والتغليف: خصوصاً للمستوردين والموزعين وفرق المشتريات التي تحتاج إلى تعريف واضح لكل صنف.

الأصلي مقابل البديل المتوافق

القطعة الأصلية تحمل عادةً رقم الشركة المصنّعة وتكون مخصصة لنظام معين. أما البديل المتوافق فقد تنتجه جهة أخرى بالمواصفات المطلوبة. قرار الاختيار يجب أن يعتمد على وظيفة القطعة ومستوى المخاطر وإمكانية إثبات التوافق، لا على السعر أو الشكل وحدهما.

بالنسبة إلى لوحات التحكم والمشفّرات وأجهزة السلامة، تكون متطلبات التحقق أعلى من قطع التشطيب أو الملحقات غير الحرجة. وإذا لم يوفر الكتالوج بيانات كافية لإثبات التوافق، فاعتبر المطابقة غير محسومة.

أخطاء شائعة عند طلب قطع المصاعد

• البحث بصورة القطعة فقط من دون رقمها أو بياناتها.
• تجاهل الأحرف اللاحقة في رقم اللوحة.
• افتراض أن جميع قطع الطراز الواحد متطابقة.
• قياس الجهد من النظام بدلاً من قراءة تصنيف المكوّن.
• إرسال صورة واحدة لا تظهر الموصلات.
• طلب لوحة إلكترونية من دون السؤال عن البرنامج أو المعلمات.
• استبدال القطعة قبل تحديد سبب تلفها.
• الخلط بين اسم المصعد واسم الشركة المصنّعة للمكوّن الداخلي.
• استخدام بديل ميكانيكي أو كهربائي غير موثق في دائرة سلامة.
• عدم تحديد ما إذا كان المطلوب قطعة منفردة أم مجموعة كاملة.

قائمة فحص مختصرة قبل إصدار طلب الشراء

قبل اعتماد الصنف في أمر الشراء، تأكد من أن العرض يذكر:

• اسم القطعة ووظيفتها.
• رقم القطعة المطلوب والرقم المعروض.
• الشركة والطراز أو قائمة التوافق المحددة.
• حالة القطعة بوضوح.
• المواصفات الكهربائية والميكانيكية المؤثرة.
• الملحقات والموصلات المرفقة أو غير المرفقة.
• الحاجة إلى برمجة أو إعداد أو معايرة.
• الكمية ووحدة البيع.
• أي اختلاف عن القطعة المصورة أو المطلوبة.
• شروط التوريد والضمان التجاري كما يحددها المورّد في عرضه.

يستطيع فريق المشتريات استخدام هذه القائمة لمقارنة العروض على أساس فني موحد. وقد يكون العرض الأقل سعراً غير مناسب إذا كان يستبعد موصلاً ضرورياً، أو يتطلب برمجة غير متاحة، أو لا يثبت توافق إصدار اللوحة.
