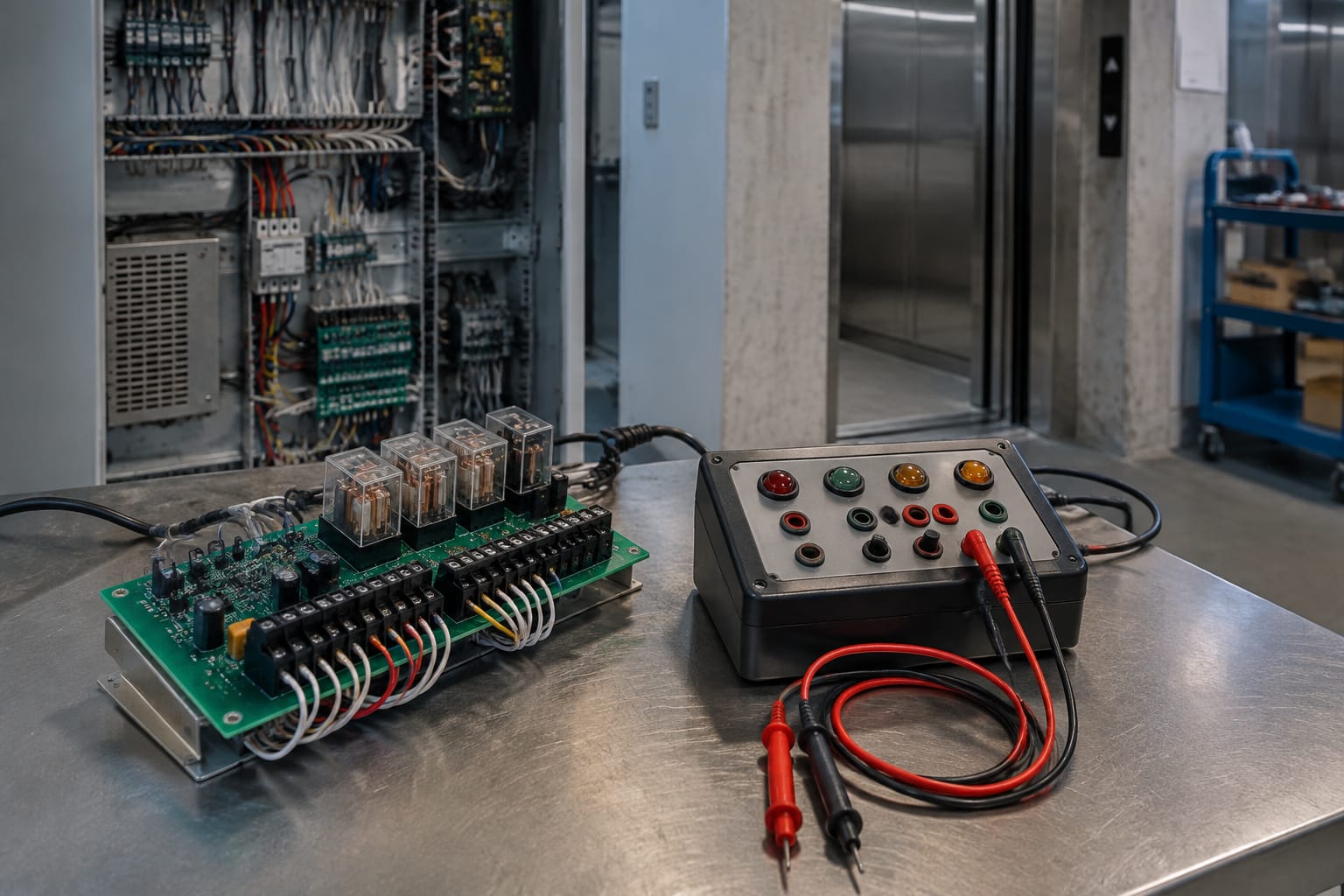

دليل ريليه المصعد: الأنواع والأعطال والاستبدال

ريليه المصعد، أو elevator relay، هو عنصر تحكم كهربائي يفصل أو يوصل دائرة بناءً على إشارة واردة من لوحة التحكم أو دائرة السلامة أو نظام الأبواب. قد يؤدي خلله إلى توقف الباب، أو عدم استجابة أمر الحركة، أو ظهور أعطال متقطعة يصعب تتبعها. لكن الريليه الظاهر تالفاً ليس دائماً هو سبب المشكلة؛ فقد تكون المشكلة في التغذية أو الأسلاك أو إشارة التحكم أو الحمل المتصل به.

يبدأ الاستبدال الصحيح بتحديد وظيفة الريليه داخل الدائرة، ثم التحقق من جهد الملف، ونوع الحمل، وتصنيف نقاط التلامس، وتوافق اللوحة أو القطعة البديلة مع إصدار النظام. لا ينبغي تغيير ريليه أو لوحة ريليه بالاعتماد على الشكل الخارجي أو عدد الأرجل فقط.

ما الذي يتحكم به ريليه المصعد؟

يستخدم ريليه المصعد لإتاحة أو منع مرور الإشارات والطاقة بين أجزاء منظومة المصعد. وهو يعمل كحلقة وصل بين دائرة التحكم منخفضة التيار وبين دوائر تحتاج إلى قدرة أعلى أو عزل كهربائي أو تسلسل تشغيلي محدد.

تختلف وظيفته بحسب موقعه وتصميم الشركة المصنعة، ومن الاستخدامات الشائعة:

• إصدار أمر إلى كونتاكتور المحرك أو دائرة الفرملة ضمن لوحة التحكم.
• مراقبة تسلسل دائرة الأمان والسماح بالتشغيل عند اكتمال شروطها.
• التحكم في بعض وظائف فتح الباب وإغلاقه أو مراقبة قفل الباب.
• تمرير إشارات بين لوحة واجهة ووحدة تحكم رئيسية.
• عزل مدخلات الحساسات أو المخارج المرتبطة بالمؤشرات والإنذارات.
• دعم وظائف الصيانة أو التشغيل المؤقت أو التجاوز المصرح به في دوائر محددة.

في عقارات الإمارات، حيث تعمل المصاعد بكثافة في الأبراج السكنية والفنادق والمنشآت التجارية، قد يظهر خلل الريليه كعطل متقطع يتأثر بالحرارة أو الاهتزاز أو تكرار دورات التشغيل. لذلك يجب ربط أي عرض تشغيلي بحالة الدائرة الفعلية، لا بافتراض أن الريليه وحده المسؤول.

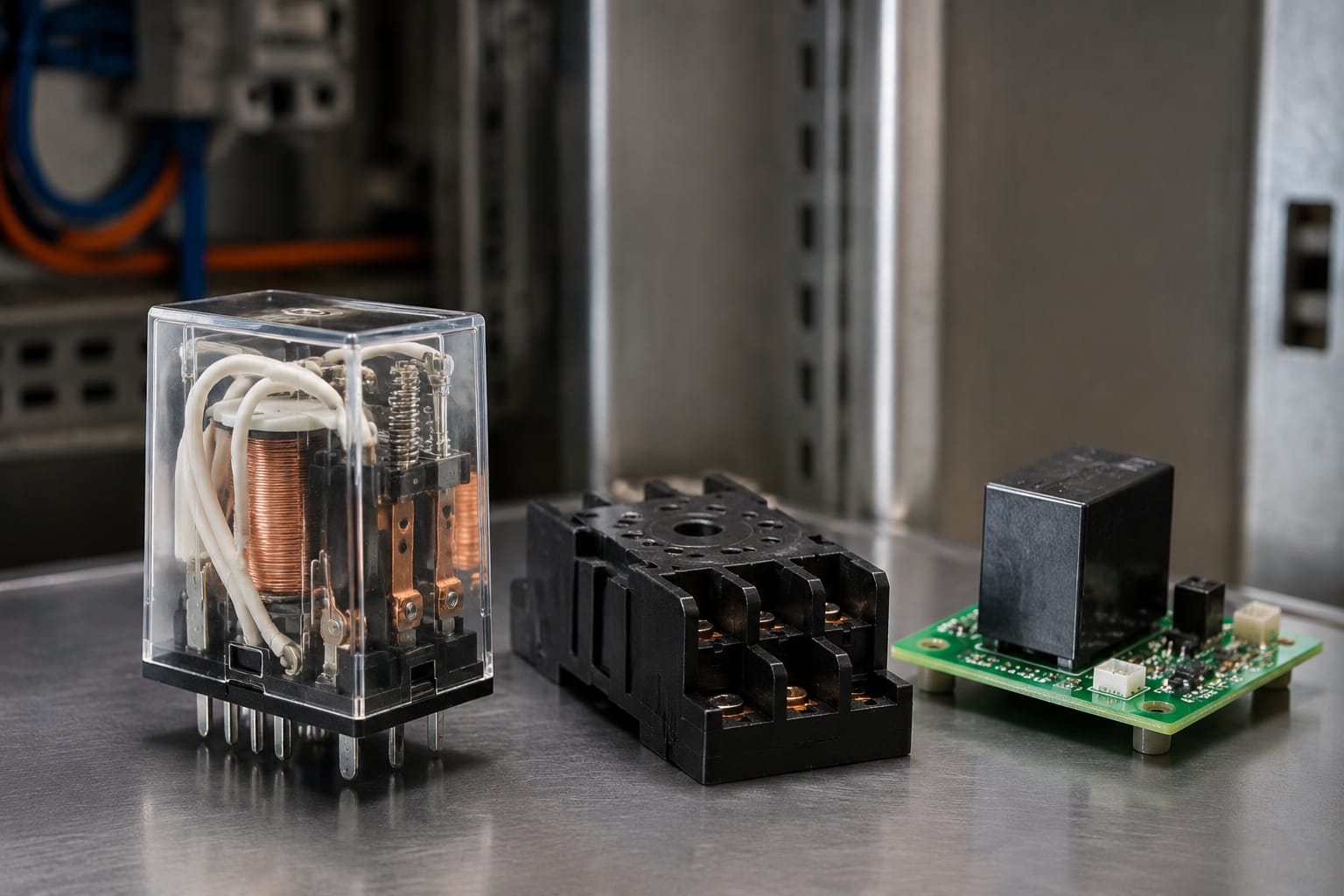

الريليه الكهروميكانيكي وريليه الحالة الصلبة

الاختيار بين الريليه الكهروميكانيكي وريليه الحالة الصلبة يعتمد على تصميم الدائرة الأصلي، وليس على تفضيل عام. لكل نوع خصائص تختلف في التشخيص والاستبدال.

متى يكون الريليه الكهروميكانيكي مناسباً؟

يظل هذا النوع شائعاً في كثير من لوحات المصاعد لأنه يوفر عزلاً واضحاً بين الملف ونقاط التلامس، ويسهل فحصه من الفني المؤهل. لكنه معرض للتآكل الميكانيكي واحتراق التلامسات، خصوصاً عند تبديل أحمال حثية أو عند وجود اهتزاز أو سوء توصيل.

ما الذي يجعل ريليه الحالة الصلبة مختلفاً؟

لا يعني غياب الأجزاء المتحركة أن ريليه الحالة الصلبة بديل مباشر لأي ريليه تقليدي. بعض الأنواع مصممة للتيار المتردد فقط، وأخرى للتيار المستمر، وبعضها قد يمرر تيار تسريب بسيط حتى عند الإيقاف. يمكن لهذا السلوك أن يؤثر في مداخل التحكم الحساسة. كما أن بعض التطبيقات تتطلب تبديداً حرارياً مناسباً، لذا لا يصح تركيبه دون مراجعة تعليمات اللوحة ومواصفات الشركة المصنعة.

لوحات الريليه في دوائر الأبواب والسلامة

لا تأتي جميع الريليهات كقطع منفردة قابلة للفصل. في أنظمة المصاعد الحديثة والأنظمة التي خضعت للتحديث، قد تكون الريليهات مركبة على لوحة مخصصة تضم موصلات وفيوزات ودوائر حماية ومكونات واجهة إضافية.

تظهر لوحات الريليه عادة في وظائف مثل:

• واجهة الإشارات بين وحدة التحكم ومشغل الباب.
• مراقبة إشارات قفل الباب وسلسلة السلامة.
• إدارة إشارات سقف الكابينة أو أعمال الصيانة.
• ربط مداخل ومخارج إضافية ضمن نظام التحكم.
• توزيع الإشارات بين لوحات متخصصة.

عند وجود مشكلة في نظام الباب، لا يكفي مطابقة اسم “لوحة ريليه الباب”. يجب تحديد رقم القطعة وإصدارها وتخطيط الموصلات ووظيفة كل طرف. على سبيل المثال، يمكن مراجعة مواصفات [لوحة ريليه تحكم تجاوز باب المصعد من Otis](/products/door-bypass-control-relay-board-otis-elevator-parts-lift-accessories/) عندما تكون القطعة المطلوبة مرتبطة بتجاوز أو تحكم خاص بالأبواب، مع التحقق المستقل من توافقها مع النظام المركب.

في تطبيقات سقف الكابينة، قد تكون [لوحة ريليه سقف الكابينة المتوافقة مع KCE وKONE](/products/elevator-car-top-relay-board-kce-kone-lift-parts/) ذات صلة بترتيب مختلف تماماً عن لوحة الأبواب، حتى إن بدا شكل اللوحتين متشابهاً. وظيفة اللوحة ومخططها الكهربائي هما المرجع، لا الاسم التجاري العام.

حساسية دوائر السلامة

دوائر السلامة ليست مجالاً للتجربة أو تبديل القطع العشوائي. أي ريليه ضمن سلسلة تتحقق من الأبواب أو الحواجز أو الإيقاف الطارئ أو شروط الحركة يمكن أن يمنع المصعد من العمل، أو يخلق خطراً إن تم تجاوز وظيفته أو توصيله بصورة غير صحيحة.

يجب أن ينفذ العمل فني مصاعد مؤهل، مع عزل الطاقة واتباع إجراءات الموقع والشركة المصنعة. لا تستخدم جسوراً مؤقتة لتجاوز نقاط السلامة بهدف “اختبار سريع” إلا وفق إجراء تشخيصي معتمد وتحت مسؤولية فنية مختصة.

العلامات الشائعة لتعطل ريليه المصعد

تتراوح أعراض عطل الريليه بين توقف كامل وعطل متقطع. وقد تشير الأعراض نفسها إلى مشكلة خارج الريليه، لذا تمثل نقطة بداية للتشخيص وليست حكماً نهائياً.

أعراض يمكن ملاحظتها أثناء التشغيل

• الباب لا يفتح أو لا يغلق رغم وجود أمر صحيح من وحدة التحكم.
• المصعد لا يستجيب لطلب الحركة بعد تحقق بعض الشروط الظاهرة.
• ظهور عطل متقطع يختفي بعد إعادة التشغيل ثم يعود لاحقاً.
• سماع نقرة غير منتظمة، أو غياب النقرة المتوقعة عند وصول إشارة التشغيل.
• تأخر في انتقال حالة الدائرة أو تذبذب في الإشارة.
• احتراق متكرر لفيوز أو ظهور آثار حرارة قرب لوحة الريليه.
• عدم استقرار إشارة من حساس أو قفل باب رغم سلامة الحساس مبدئياً.
• عمل المصعد في ظروف معينة فقط، مثل بعد برودة اللوحة أو عند انخفاض الحمل.

علامات فحص مرئية لا تكفي وحدها

بعد فصل الطاقة والتحقق من العزل، قد تظهر علامات مفيدة مثل اسوداد غلاف الريليه، تشقق جسمه، تغير لون اللوحة، رائحة احتراق، لحام متشقق أو موصل مرتخٍ. لكن عدم وجود هذه العلامات لا يثبت سلامة القطعة.

وقد يكون الريليه سليماً في الاختبار دون حمل، لكنه يفشل عند مرور التيار الفعلي بسبب ارتفاع مقاومة نقاط التلامس. كذلك قد يبدو الريليه متضرراً، بينما يعود سبب الاحتراق إلى حمل زائد أو قصر في الأسلاك أو ملف كونتاكتور معيب.

تحقق من جهد الملف وتصنيف نقاط التلامس

أهم خطأ في استبدال الريليه هو التركيز على أبعاده أو عدد أطرافه وإهمال مواصفاته الكهربائية. توجد قيمتان أساسيتان يجب التحقق منهما: مواصفات الملف ومواصفات نقاط التلامس.

جهد الملف ونوعه

الملف هو الجزء الذي يستقبل إشارة التحكم لتبديل الريليه. يجب مطابقة:

• الجهد الاسمي للملف، مثل 24V أو 48V أو 110V، حسب تصميم النظام.
• نوع التيار: متردد AC أو مستمر DC.
• الاستقطاب، عندما يكون موجوداً في بعض الريليهات أو لوحات الواجهة.
• استهلاك الملف أو حمله على خرج لوحة التحكم.
• طريقة التوصيل وترتيب أطراف الملف.

تركيب ملف بجهد أقل من الجهد المتاح قد يؤدي إلى سخونة وتلف سريع. أما تركيب ملف بجهد أعلى من إشارة التحكم فقد يمنع الريليه من الالتقاط أو يؤدي إلى تشغيل غير مستقر.

تصنيف نقاط التلامس

يجب قراءة تصنيف نقاط التلامس من ملصق القطعة أو وثائق الشركة المصنعة، ثم مقارنته بالحمل الحقيقي في الدائرة. راجع خصوصاً:

• الجهد والتيار المسموحان لنوع الحمل المستخدم.
• هل الحمل مقاومي أم حثي، مثل ملف كونتاكتور أو محرك أو ملف صمام.
• ترتيب التلامسات: مفتوح عادة NO، مغلق عادة NC، أو تبديل CO.
• عدد الأقطاب وعدد نقاط التلامس.
• القدرة على تحمل تيار الاندفاع عند بدء التشغيل.
• العمر التشغيلي المقدر في الظروف المحددة، إن كانت هذه البيانات متاحة.

لا تفترض أن عبارة مثل “10A” تكفي للمقارنة. التصنيف قد يكون لحمل مقاومي وتحت جهد محدد، بينما تختلف سعة التبديل للحمل الحثي. كما أن استخدام قطعة ذات تصنيف أعلى لا يضمن التوافق إذا اختلفت مواصفات الملف أو الأرجل أو وظيفة التلامسات.

شخّص الدائرة قبل الاستبدال

استبدال الريليه قبل تشخيص الدائرة قد ينقل العطل إلى القطعة الجديدة أو يهدر وقت الصيانة. يهدف التشخيص إلى الإجابة عن ثلاثة أسئلة: هل تصل إشارة التحكم؟ هل يتحرك الريليه؟ وهل تمر الإشارة أو القدرة من خلال نقاط التلامس كما ينبغي؟

تسلسل عملي للفحص

1. اعزل المصعد واتبع إجراءات السلامة المعتمدة قبل فتح اللوحة أو لمس أي توصيلات.
2. راجع رمز العطل وسجل الأحداث ومخطط الدائرة المتاح، وحدد وظيفة الريليه بدقة.
3. افحص التغذية والفيوزات والموصلات والأسلاك المرتبطة بالريليه.
4. قس الجهد على طرفي الملف عند وصول أمر التشغيل، باستخدام جهاز قياس مناسب وبواسطة فني مؤهل.
5. إذا كانت إشارة الملف صحيحة، افحص هل ينتقل الريليه إلى حالته المطلوبة.
6. افحص استمرارية نقاط التلامس وحالة الفتح أو الإغلاق بعد عزل الدائرة، وقارنها بالمخطط.
7. تحقق من الجهد على جانبي نقاط التلامس تحت ظروف تشغيل مسيطَر عليها، عند السماح بذلك وفق إجراءات السلامة.
8. افحص الحمل الذي يتحكم به الريليه، مثل ملف الكونتاكتور أو مشغل الباب أو مدخل اللوحة التالية.
9. أصلح سبب الحمل الزائد أو التوصيل الرديء قبل تركيب قطعة بديلة.
10. وثق رقم القطعة الأصلية، وقراءات الفحص، وأي تعديل تم على الأسلاك أو اللوحة.

أخطاء تشخيص متكررة

من الأخطاء الشائعة قياس الملف من دون التحقق من الإشارة في لحظة حدوث العطل، أو اختبار نقاط التلامس من دون حمل ثم اعتبارها سليمة. ويحدث أيضاً الخلط بين ريليه خرج معيب وإشارة دخل مفقودة من لوحة التحكم.

لا تستخدم قياس المقاومة في دائرة حية. ولا تفك لوحة من النظام أو تعيد تركيبها والطاقة موصولة. هذه الممارسات قد تتلف جهاز القياس أو لوحة التحكم أو تعرض الفني لخطر كهربائي.

طابق اللوحات والموصلات والإصدارات

عند شراء لوحة ريليه أو لوحة واجهة، يكون رقم القطعة الكامل هو أفضل نقطة انطلاق، لكنه ليس التحقق الوحيد. قد تتغير المراجعات الهندسية أو البرمجية أو تخطيط الموصلات مع بقاء الاسم العام للمنتج قريباً.

قبل الطلب أو التركيب، طابق العناصر التالية:

لا تعتمد على صورة المنتج وحدها، حتى لو تطابقت الموصلات ظاهرياً. بعض اللوحات المتشابهة تستخدم توزيع أطراف مختلفاً أو إعدادات لا تتوافق مع النظام.

عند الحاجة إلى لوحة تربط الإشارات بين أجزاء النظام، يمكن استخدام تفاصيل [لوحة واجهة وريليه للمصعد](/products/interface-board-relay-board-lift-parts-elevator-accessories/) كمرجع لتحديد خصائص القطعة المعروضة، ثم مطابقتها مع رقم القطعة والمخطط الموجودين في موقع التركيب.

اختبر النظام بعد الاستبدال

لا ينتهي العمل عند تثبيت الريليه أو اللوحة الجديدة. الاختبار المنهجي بعد الاستبدال يؤكد أن سبب العطل عولج وأن القطعة لا تعمل خارج حدودها.

قائمة تحقق بعد التركيب

• تأكد من ثبات الريليه أو اللوحة وعدم وجود أطراف مرتخية.
• راجع ترتيب الأسلاك والموصلات مقابل صور التوثيق أو مخطط الدائرة.
• أزل الأدوات أو الجسور المؤقتة وأعد جميع أغطية الحماية.
• شغّل النظام وفق إجراء إعادة التشغيل المعتمد.
• راقب الإشارات المرتبطة بوظيفة الريليه، مثل قفل الباب أو أمر الفتح أو شرط الأمان.
• نفذ دورات تشغيل متكررة ضمن بيئة اختبار آمنة، وليس دورة واحدة فقط.
• افحص وجود ارتفاع حرارة غير طبيعي أو صوت غير معتاد أو عودة رمز العطل.
• راجع سجل الأعطال بعد الاختبار، ووثق رقم القطعة وتاريخ الاستبدال والنتيجة.

إذا عادت المشكلة بعد تركيب قطعة متوافقة، لا تفترض أن القطعة الجديدة معيبة مباشرة. أعد فحص الحمل، والأسلاك، والتغذية، وإشارات الإدخال، وإعدادات وحدة التحكم. الأعطال المتقطعة قد تحتاج إلى مراقبة أثناء ظروف التشغيل التي يظهر فيها الخلل.

أسئلة شائعة

هل يمكن استخدام ريليه له نفس عدد الأرجل فقط؟

لا. عدد الأرجل لا يثبت توافق جهد الملف أو ترتيب التلامسات أو تصنيفها أو توزيع الأطراف. يجب مطابقة البيانات الكهربائية والمخطط والقاعدة أو اللوحة المستخدمة.

هل صوت النقر يعني أن ريليه المصعد سليم؟

ليس بالضرورة. قد يعمل الملف ميكانيكياً بينما تكون نقاط التلامس محترقة أو ذات مقاومة مرتفعة، وقد يكون الحمل أو دائرة الخرج هي سبب استمرار العطل.

هل يمكن تنظيف نقاط تلامس الريليه بدلاً من استبداله؟

يعتمد ذلك على تصميم القطعة وتعليمات الشركة المصنعة. في الريليهات المغلقة أو المركبة على اللوحات، لا يعد فتحها أو تنظيفها حلاً موثوقاً. كما أن معالجة التلامسات لا تعالج سبب الاحتراق، مثل الحمل غير المناسب أو التوصيل السيئ.

متى يجب استبدال لوحة كاملة بدلاً من ريليه منفرد؟

استبدل اللوحة عندما يكون الريليه غير قابل للخدمة منفرداً، أو يوجد تلف في مسارات اللوحة أو الموصلات أو مكونات الحماية، أو عندما تتطلب وثائق النظام استبدال الوحدة كاملة. يجب دائماً تأكيد التوافق قبل ذلك.

اختيار ريليه مصعد مناسب يبدأ من تشخيص الوظيفة والدائرة، ثم مطابقة المواصفات والموصلات والإصدار، ويتبعه اختبار موثق بعد التركيب. للمشترين ومقاولي الصيانة الذين يوردون قطع غيار متعددة العلامات التجارية، يمكن لـ Kelevator دعم مراجعة بيانات القطعة المطلوبة بالاعتماد على رقمها ومعلومات النظام المتاحة.
