جهاز أمان المصعد: الأنواع والفحص والاستبدال

جهاز أمان المصعد، أو lift safety gear، هو آلية ميكانيكية مثبتة على هيكل الكابينة تعمل على الإمساك بسكك التوجيه عند تجاوز السرعة أو عند تفعيل منظومة الحاكم وفق تصميم المصعد. وظيفته ليست إيقاف المصعد في كل حالة عطل، بل توفير وسيلة توقف مستقلة ومضبوطة للحالات التي صُممت المنظومة للتعامل معها.

لا يُختار جهاز أمان المصعد بحسب شكل القطعة أو أبعادها فقط. فالتوافق يعتمد على سرعة المصعد المقننة، كتلة الكابينة وحمولتها، مقاس السكك، نوع منظّم السرعة، ترتيب الوصلات، وبيانات الاعتماد الفنية للمعدة الأصلية. لذلك يبدأ القرار الصحيح بالتحقق من البيانات، ثم الفحص، ثم الاستبدال والتركيب والاختبار بواسطة مختصين.

كيف يوقف جهاز أمان المصعد الكابينة؟

في التشغيل الطبيعي، يتحرك جهاز الأمان مع الكابينة من دون أن يلامس السكك بقوة تمنع الحركة. وعند حدوث حالة تفعيل مرتبطة بزيادة السرعة أو بأمر ميكانيكي من منظّم السرعة، تنتقل الحركة إلى آلية جهاز الأمان لتضغط عناصر الإمساك على سكك التوجيه.

عادةً تسير العملية على النحو الآتي:

1. يراقب منظّم السرعة حركة حبل الحاكم المرتبط بحركة الكابينة.
2. عند الوصول إلى حالة التفعيل المحددة في تصميم المنظومة، يقفل الحاكم الحبل أو يشغّل نقطة تفعيل ميكانيكية.
3. تسحب الوصلة أو ذراع التشغيل آلية جهاز الأمان المثبتة أسفل هيكل الكابينة أو في موضعها المحدد.
4. تتلامس أسافين أو بكرات أو عناصر احتكاك جهاز الأمان مع سكك التوجيه.
5. تتباطأ الكابينة أو تتوقف بحسب نوع جهاز الأمان وإعدادات النظام.
6. يلزم فحص المنظومة وإعادتها إلى حالة الخدمة وفق إجراء معتمد قبل إعادة المصعد للتشغيل.

جهاز الأمان لا يعمل منفرداً بوصفه قطعة مستقلة. نجاح التوقف الآمن يعتمد على سلامة السكك، تثبيت هيكل الكابينة، الحبال والوصلات، ومنظّم السرعة، إضافة إلى التوافق بين جميع هذه المكونات.

منظّم السرعة والحبل والوصلة وجهاز الأمان

لفهم أي عطل أو قرار استبدال، يجب النظر إلى سلسلة الأمان كاملة بدلاً من التركيز على جهاز الإمساك وحده. وتتكون المنظومة في كثير من المصاعد من العناصر التالية:

أحد الأخطاء الشائعة هو استبدال جزء من منظومة الأمان بسبب أثر ظاهر، مثل تآكل في ذراع الوصلة، مع تجاهل السبب الأصلي. قد يكون السبب شد حبل غير صحيح، عدم محاذاة في جهاز الأمان، مشكلة في السكة، أو تفعيل سابق لم يوثق ولم تُفحص آثاره بالكامل.

من المهم أيضاً عدم الخلط بين جهاز الأمان الميكانيكي وبين عناصر دائرة الأمان الكهربائية. المفاتيح والمرحلات قد تراقب حالات تشغيل أو تمنع الحركة في ظروف محددة، لكنها لا تحل محل آلية الإمساك بالسكك. عند مراجعة الدائرة المرتبطة بالحماية، يمكن التحقق من توافق مكونات مثل لوحة مرحل دائرة أمان مصعد Toshiba مع رقم القطعة والمخطط الكهربائي الخاص بالمصعد.

الأنواع التدريجية والفورية لجهاز أمان المصعد

الفرق الأساسي بين النوعين هو طريقة توليد قوة الإيقاف ومعدل التباطؤ، وليس مجرد سرعة حركة الأجزاء. يحدد تصميم المصعد ونطاق تشغيله النوع المناسب، ولا يصح تحويل النوع أو استبداله بنوع آخر من دون مراجعة فنية شاملة.

جهاز الأمان التدريجي

يستخدم جهاز الأمان التدريجي احتكاكاً متزايداً أو ترتيباً ميكانيكياً يرفع قوة الإمساك تدريجياً. هدفه إبطاء الكابينة ضمن مسافة توقف محسوبة بدلاً من إيقافها بصورة حادة.

قد يعتمد التصميم على أسافين أو بكرات أو عناصر احتكاك مخصصة. وعند التفعيل، تزيد قوة الضغط على السكة مع استمرار حركة الكابينة، ما ينتج تباطؤاً متدرجاً يتوافق مع خصائص المصعد المصممة له.

يناسب هذا المبدأ التطبيقات التي تتطلب تحكماً أكبر في التباطؤ، خصوصاً المصاعد ذات السرعات الأعلى أو الكتل الأكبر وفق متطلبات التصميم المعتمدة. ومن نقاط الفحص المهمة فيه حالة أسطح الاحتكاك، نظافة السكة، حركة النوابض، وتماثل عمل الجانبين.

جهاز الأمان الفوري

في جهاز الأمان الفوري، يؤدي التفعيل إلى إمساك سريع بالسكة باستخدام عناصر قفل أو أسافين. تكون الاستجابة أكثر حدة من النوع التدريجي، ولذلك يقتصر استخدامه على التطبيقات التي يسمح بها التصميم والمعايير المطبقة على المصعد.

بعض التصاميم تتضمن عناصر تخفيف أو امتصاص ضمن ترتيب النظام، لكن لا يجوز افتراض أن وجود نابض أو مخفف يعني إمكانية استعمال الجهاز في أي سرعة. يلزم الرجوع إلى لوحة بيانات الجهاز ووثائق المصعد والحاكم والسكك.

مقارنة عملية بين النوعين

لا ينبغي استخدام عبارة “تدريجي أفضل من فوري” كقاعدة شراء. النوع الصحيح هو النوع المطابق لتصميم المصعد والوثائق الفنية، وليس النوع الذي يبدو أكثر قوة أو أحدث.

تطبيقات الكابينة وثقل الموازنة

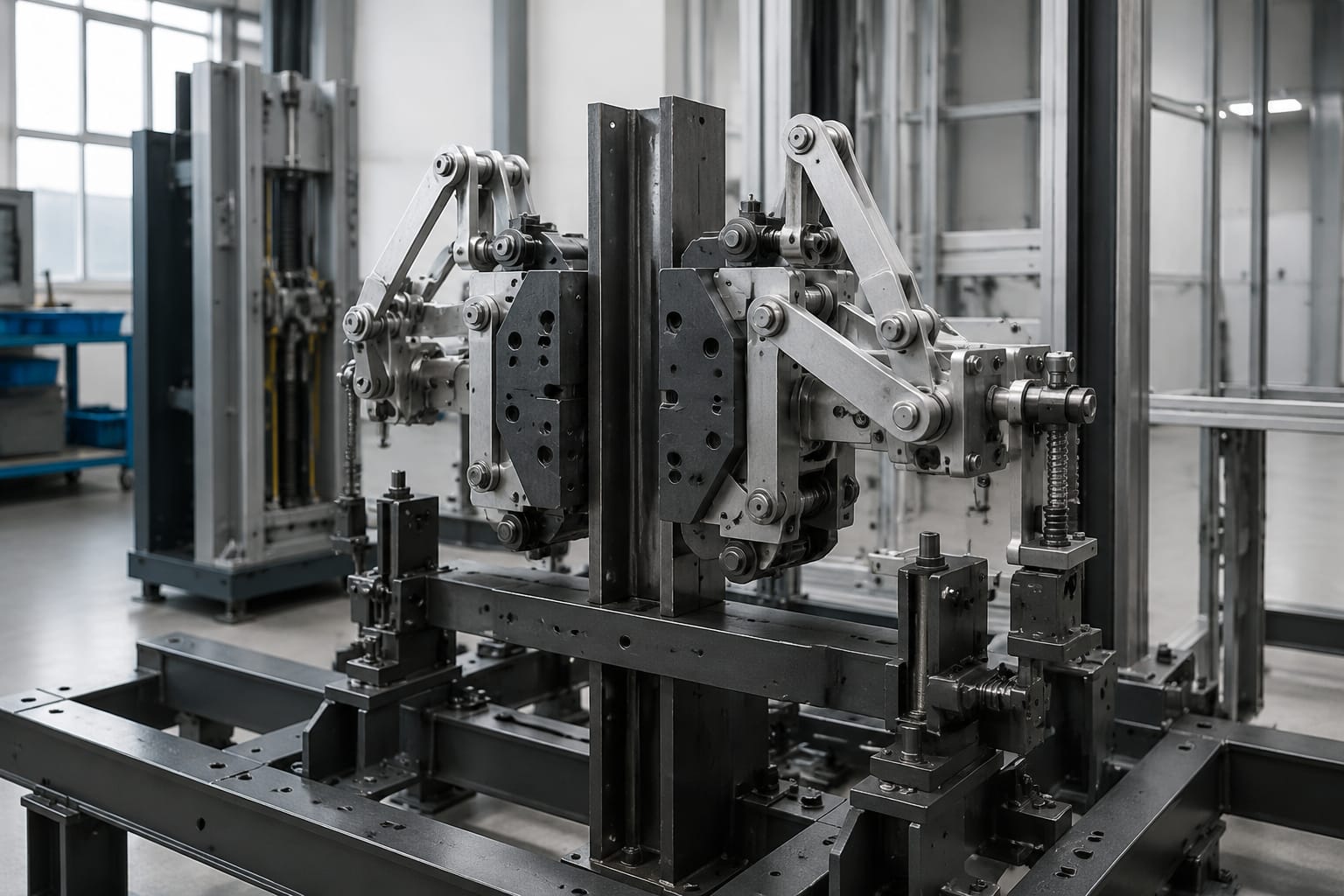

غالباً ما يركب جهاز الأمان على هيكل الكابينة لأن حماية الكابينة والركاب هي التطبيق الأكثر شيوعاً في المصاعد المخصصة لنقل الأشخاص. وتُركب آليتان عادة على جانبي الهيكل لتعملان معاً على سكتي التوجيه، مع وصلة تضمن انتقال الحركة بشكل متوازن.

أما جهاز أمان ثقل الموازنة، فهو تطبيق مختلف لا يُفترض وجوده في كل مصعد. قد يُطلب في ترتيبات أو استخدامات محددة بحسب تصميم المصعد، مسار الحركة، الارتفاع، نوع المبنى، والمتطلبات التي تحكم المشروع. تختلف آلية التفعيل وموقع التركيب والتوافق مع السكك عن ترتيب الكابينة.

عند تحديد القطعة، يجب توضيح ما إذا كانت مطلوبة للكابينة أم لثقل الموازنة. التشابه البصري بين القطع لا يكفي، لأن الاختلاف في اتجاه التفعيل أو موضع الذراع أو حمولة التصميم قد يجعل القطعة غير صالحة للاستخدام.

ينبغي كذلك التحقق من:

• نوع المصعد: ركاب، بضائع، سرير، خدمة، أو تصميم خاص.
• السرعة المقننة والحمولة المقننة وكتلة الكابينة الفعلية.
• مقاس سكة التوجيه ووجه السكة المستخدم للإمساك.
• موضع تركيب الجهاز واتجاه حركة ذراع التشغيل.
• توافق جهاز الأمان مع منظّم السرعة والحبل والوصلات.
• أي تعديلات سابقة على الهيكل أو السكك أو منظومة التحكم.

نتائج الفحص الشائعة وما تعنيه

الفحص الجيد لا يقتصر على التأكد من وجود جهاز الأمان في مكانه. فهذه منظومة لا تُفعّل في التشغيل العادي، لذلك قد تتراكم فيها العيوب من دون ملاحظة إلى أن يأتي وقت الاختبار أو التفعيل.

تلوث السكك بالزيت أو الشحوم

وجود زيت كثيف أو شحوم أو غبار متماسك على منطقة عمل جهاز الأمان قد يغير خصائص الاحتكاك أو يعيق الإمساك المتوقع. لا تعالج المشكلة بإضافة مادة تنظيف عشوائية أو بتشحيم أجزاء لا تنص تعليماتها على تشحيمها. يجب تحديد موضع التلوث ومصدره، مثل تزييت مفرط أو تسرب، ثم معالجة السبب وتنظيف المنطقة بالطريقة المقررة.

تآكل أسافين الإمساك أو البكرات

التآكل غير المتساوي، الحواف المتضررة، التشققات، أو آثار التفعيل السابق مؤشرات تستحق التقييم. قد لا يكون استبدال عنصر واحد كافياً إذا تضررت السكة أو حدث خلل في محاذاة الهيكل أو تغيرت خصائص مجموعة الأمان ككل.

انحناء أو ارتخاء في الوصلة

أي انحناء في قضيب التشغيل أو خلوص مفرط أو عدم تماثل بين الجانبين قد يؤدي إلى تفعيل غير متوازن. هذه الحالة خطرة بشكل خاص لأن أحد جانبي جهاز الأمان قد يبدأ الإمساك قبل الآخر. يجب فحص نقاط الارتكاز، الدبابيس، المشابك، وحالة الوصلة بالكامل.

حبل حاكم متآكل أو غير مشدود كما ينبغي

الحبل المتضرر أو الشد غير المناسب يمكن أن يؤثر في انتقال حركة التفعيل. لا يبرر ذلك ضبط جهاز الأمان وحده؛ بل يستلزم فحص الحبل، البكرات، منظّم السرعة، والوصلة باعتبارها سلسلة واحدة.

تلف في السكة أو عدم استقامتها

آثار خدش عميق، صدأ، تآكل في الوصلات، أو تشوه في وجه السكة قد تمنع أداء جهاز الأمان كما صُمم. استبدال الجهاز مع ترك السكة المتضررة لا يعالج المخاطرة الأساسية.

آثار تفعيل سابق من دون سجل واضح

لا تعاد الكابينة إلى الخدمة لمجرد تحرير الجهاز ميكانيكياً. بعد أي تفعيل، يلزم تحديد سبب الحدث، فحص الأجزاء المتأثرة، وتوثيق ما تم إصلاحه أو استبداله واختباره.

بيانات التعريف اللازمة قبل طلب قطعة بديلة

شراء جهاز أمان مصعد بالاعتماد على صورة أو قياس تقريبي فقط يعرض المشروع لمشكلة توافق وتأخير في الموقع. اجمع بيانات واضحة قبل إرسال طلب التسعير أو التوريد.

تشمل البيانات المفيدة عادةً:

• الشركة المصنعة للجهاز ورقم الطراز أو الرقم التسلسلي الظاهر على لوحة البيانات.
• صورة واضحة للوحة البيانات وصور أمامية وجانبية للتركيب الحالي.
• نوع الجهاز: تدريجي أو فوري، وللكابينة أو لثقل الموازنة.
• السرعة المقننة للمصعد والحمولة المقننة وبيانات الكابينة ذات الصلة.
• مقاس سكك التوجيه ورقمها أو أبعادها الفعلية عند غياب الوثائق.
• اتجاه التركيب: يمين أو يسار، أو مجموعة كاملة، واتجاه ذراع التفعيل.
• نوع منظّم السرعة وقطر حبل الحاكم إذا كانت المجموعة أو الوصلة ضمن نطاق الطلب.
• رقم المصعد أو المشروع وسنة التصنيع، عند توافرها، مع أي تعديلات معروفة.
• سبب الاستبدال: تفعيل، تآكل، تلف، تحديث، أو نقص في القطعة.

يحتاج المورد أيضاً إلى معرفة ما إذا كان الطلب يخص جهازاً كاملاً، زوجاً لليمين واليسار، أسافين أو بكرات، وصلة تشغيل، أو ملحقات تثبيت. لا تفترض أن الملحقات تأتي مع الجهاز ما لم يذكر العرض ذلك صراحةً.

تتعامل Kelevator مع قطع غيار المصاعد متعددة العلامات لجهات الشراء المهنية، مثل شركات الصيانة والمستوردين والموزعين. في الطلبات متعددة العلامات، تقلل صور لوحة البيانات والبيانات الفنية المنظمة من احتمال مطابقة قطعة متشابهة شكلياً لكنها غير مناسبة وظيفياً.

لماذا يحتاج الضبط والاختبار إلى مختصين؟

جهاز الأمان جزء من منظومة حماية حاسمة، وأي ضبط غير صحيح قد يسبب فشلاً في التفعيل أو تفعيلًا غير متوازن أو تلفاً في السكك وهيكل الكابينة. لذلك لا يكون الاستبدال الميكانيكي وحده دليلاً على أن المصعد أصبح آمناً للتشغيل.

يتطلب العمل المختص عادةً معرفة عملية بـ:

• إجراءات عزل المصعد وتأمين الكابينة ومنع الحركة غير المقصودة.
• تعليمات الشركة المصنعة لنوع الجهاز ومنظّم السرعة.
• فحص توازي السكك ومحاذاة هيكل الكابينة.
• ضبط الوصلات والخلوصات بالحدود المحددة للمعدة.
• التحقق من نقاط دائرة الأمان المرتبطة بمنظّم السرعة.
• تنفيذ اختبار التفعيل وإعادة الضبط وفق الإجراء المقرر.
• تقييم حالة السكة والجهاز بعد الاختبار.

لا ينبغي محاولة اختبار جهاز الأمان بتحريك الكابينة أو شد الوصلة يدوياً من دون خطة اختبار ومعدات وإجراءات مناسبة. فنتيجة الاختبار قد تضع أحمالاً عالية على المكونات، كما أن تحرير الجهاز بعد التفعيل يحتاج فهماً لتسلسل العمل الصحيح.

عند وجود عناصر استشعار مرتبطة بمنع الحركة أو مراقبة حالة المكابح، يجب مطابقة رقم القطعة ووظيفتها مع مخطط وحدة التحكم، مثل مفتاح كشف الحركة الدقيقة لمكبح المصعد. هذا مكوّن مختلف عن جهاز الأمان الميكانيكي، لكنه مثال على أهمية عدم استبدال مكونات دائرة الحماية اعتماداً على المظهر فقط.

التوثيق المطلوب بعد أعمال جهاز الأمان

التوثيق يحمي شركة الصيانة ومالك المبنى وفريق الصيانة اللاحق. كما أنه يمنع تكرار ضبط غير معلوم أو استبدال قطعة خاطئة عند تنفيذ أعمال لاحقة.

بعد فحص أو إصلاح أو استبدال جهاز الأمان، ينبغي أن يتضمن سجل الخدمة على الأقل:

• سبب الفحص أو التفعيل أو الاستبدال.
• تعريف المصعد وموقعه داخل المبنى.
• رقم طراز جهاز الأمان والبيانات الظاهرة على لوحته.
• وصف حالة السكك، الوصلة، الحبل، ومنظّم السرعة قبل العمل.
• أرقام القطع المستبدلة وكمياتها، مع بيان ما إذا كانت أصلية أو بديلة معتمدة للمطابقة.
• الأعمال المنفذة على السكة أو الهيكل أو منظّم السرعة إن وجدت.
• اسم الفني أو الجهة المختصة التي نفذت الضبط والاختبار.
• تاريخ الاختبار، طريقة الاختبار، والنتيجة، وفق إجراءات الشركة المصنعة ومتطلبات الموقع.
• أي قيود أو أعمال متابعة لازمة قبل الخدمة الدورية التالية.

لا يقتصر الهدف من السجل على الامتثال الإداري. عند حدوث اهتزاز أو توقف غير معتاد في المستقبل، يساعد السجل في معرفة ما إذا كانت المنظومة قد فُعّلت سابقاً، وما إذا تغيّر جزء من سلسلة الأمان من دون تحديث بقية الأجزاء.

أسئلة شائعة

هل يمكن إصلاح جهاز الأمان بدلاً من استبداله؟

يعتمد ذلك على نوع الجهاز، سبب العطل، تعليمات الشركة المصنعة، ونتيجة الفحص بعد التفعيل أو التلف. قد تكون بعض المكونات قابلة للاستبدال ضمن مجموعة محددة، لكن لا يجوز معالجة التآكل أو التلف بعمليات تعديل ميدانية غير معتمدة أو خلط أجزاء من طرازات مختلفة.

هل يلزم استبدال جانبي جهاز الأمان معاً؟

لا توجد إجابة واحدة لكل الطرازات. إذا كان أحد الجانبين متضرراً، يجب تقييم الآخر والوصلة والسكة لأنهما يعملان كمنظومة واحدة. قرار استبدال جانب واحد أو المجموعة الكاملة يعتمد على حالة القطع وتوجيهات الشركة المصنعة ومتطلبات التوافق.

هل جهاز أمان المصعد هو نفسه مكبح الماكينة؟

لا. مكبح الماكينة يثبت حركة آلة الجر في التشغيل الطبيعي وعند فقدان الطاقة وفق تصميم النظام. أما جهاز الأمان فيمسك بسكك التوجيه عبر هيكل الكابينة أو ترتيب مماثل عند تفعيله بواسطة منظومة الحاكم. كلاهما عنصر أمان، لكن وظيفتهما ومكانهما وطريقة عملهما مختلفة.

ما أول معلومة يجب إرسالها للمورد؟

أفضل بداية هي صورة واضحة للوحة بيانات جهاز الأمان الحالي، ثم صور التركيب وبيانات المصعد الأساسية، خصوصاً السرعة والحمولة ومقاس السكة. هذه المعلومات أكثر موثوقية من وصف عام مثل “جهاز أمان لمصعد ركاب”.

عند الحاجة إلى توريد بديل، جهّز لوحة البيانات والصور وبيانات السكة ومنظّم السرعة قبل الطلب، ثم اجعل الفني المختص يراجع التوافق والتركيب والاختبار. بهذه الطريقة يصبح اختيار جهاز أمان المصعد قراراً فنياً موثقاً، لا مجرد مطابقة لقطعة متشابهة.
