بكرات المصاعد: الأنواع والفحص واختيار البديل المناسب

بكرات المصاعد، أو elevator sheaves، ليست قطعة واحدة تؤدي وظيفة موحّدة؛ فبكرة الجر تنقل الحركة عبر الحبال، وبكرة الانحراف تغيّر مسارها، بينما تعمل بكرات الأبواب مع السيور أو الحبال والحركة الميكانيكية للباب. لذلك لا يصح اختيار البديل اعتماداً على القطر الخارجي أو صورة المنتج فقط.

القرار الصحيح يبدأ بتحديد وظيفة البكرة وموقعها، ثم مطابقة أبعادها وقطاع المجرى والمحمل وطريقة التثبيت. الفحص الدوري مهم لأن تآكل المجرى أو المحامل قد يسبب ضجيجاً واهتزازاً وانزلاق الحبال أو تلفها المبكر، وقد يؤثر في اعتمادية تشغيل المصعد.

بكرات الجر وبكرات الانحراف

بكرة الجر

بكرة الجر هي العنصر الذي ينقل عزم ماكينة الجر إلى حبال التعليق. تدور الحبال ضمن مجارٍ مصممة لتوفير احتكاك محسوب: كافٍ لتحريك الكابينة والثقل الموازن، من دون ضغط أو كشط مفرطين للحبال.

تعمل بكرة الجر ضمن منظومة مترابطة تشمل نوع الحبال، زاوية الالتفاف، الحمولة، إعدادات الماكينة وشد الحبال. لهذا السبب، لا تُعامل كقطعة عامة قابلة للاستبدال بمجرد تطابق القطر. أي اختلاف في عدد المجاري، أو قطر الحبل، أو شكل المجرى، أو عرض البكرة الفعلي قد يغير سلوك الجر.

عند طلب بديل، يُراجع عادةً ما يلي:

• عدد الحبال ومقاس كل حبل.
• القطر الاسمي والقطر الفعلي للبكرة.
• عدد المجاري والمسافة بين مراكزها.
• شكل المجرى وعمقه ونصف قطره.
• قطر الثقب الداخلي، ومجرى المفتاح أو وسيلة تثبيت أخرى.
• نوع المحمل أو ترتيب المحامل.
• اتجاه التركيب وعلاقة البكرة بالمحرك أو عمود الإدارة.

تتوفر منتجات متخصصة مثل عجلة الجر لقطع غيار مصاعد Otis لمرجع محدد، لكن توافق أي بكرة جر يجب التحقق منه مع بيانات النظام الفعلية، لا مع اسم العلامة التجارية وحده.

بكرة الانحراف

بكرة الانحراف، وتسمى أحياناً بكرة التحويل بحسب موضعها، لا تنقل العزم من الماكينة عادةً. وظيفتها الأساسية توجيه حبال التعليق وتكوين مسار الحبال وزاوية الالتفاف المطلوبة. قد توجد في أعلى البئر، أو في غرفة الماكينة، أو ضمن تكوينات خاصة للجر بدون غرفة ماكينة.

رغم أنها ليست بكرة قيادة، فإن تآكلها مؤثر. إذا تضررت مجاريها أو أصبحت محاملها خشنة، فقد لا تتوزع الأحمال بالتساوي بين الحبال، وقد ترتفع الضوضاء ويزداد احتكاك الحبل.

الفرق العملي الأهم بين بكرة الجر والانحراف هو أن بكرة الجر جزء من نقل الحركة ويجب أن تحقق خصائص جر محددة، بينما بكرة الانحراف تركز على التوجيه والمحاذاة. لكن كليهما يتطلبان مجرى مناسباً للحبل، ومحاذاة دقيقة، وحالة محمل وعمود سليمة.

بكرات التحويل والثانوية وبكرات الأبواب

بكرات التحويل والثانوية

قد يستخدم نظام المصعد بكرات تحويل إضافية أو بكرات ثانوية لتحقيق نسبة تعليق معينة أو لإدارة مسار الحبال ضمن المساحة المتاحة. يختلف الاسم المتداول حسب تصميم المصعد وموقع البكرة، لكن الفحص الميكانيكي يعتمد المبادئ نفسها: يجب أن يدور العنصر بسلاسة، وأن يبقى الحبل في مجراه الصحيح، وألا يظهر اختلاف غير طبيعي في التآكل بين المجاري.

لا تفترض أن البكرة الثانوية أقل أهمية بسبب صغر دورها مقارنة ببكرة الجر. عيب بسيط في محملها أو عدم تماثل في مجاريها قد يظهر على شكل صوت متقطع، أو غبار معدني، أو تآكل في حبل واحد أكثر من غيره.

بكرات الأبواب

بكرات الأبواب تخص مشغل الباب أو نظام تعليق لوح الباب، ولا ينبغي الخلط بينها وبين بكرات حبال التعليق. قد تكون من النايلون الهندسي أو البوليمر أو الفولاذ بحسب التصميم، وقد تحتوي على محمل مدمج. وهي تتعرض للأتربة، وانحراف السكة، والصدمات المتكررة، وضبط الباب غير الصحيح.

من أمثلة القطع التي يجب مطابقتها بدقة بكرة تغيير باب المصعد 74×19 مع محمل 6203 وبكرة تعليق باب مزدوجة المجرى 140×20 مع محمل 6204. يوضح اختلافهما أن قياس القطر وحده لا يحدد البديل؛ فالسمك، وتصميم المجرى، ورقم المحمل، وطريقة تثبيت البكرة تؤثر جميعها في التوافق.

علامات تعطل بكرة الباب غالباً تشمل صوت احتكاك عند الفتح أو الإغلاق، اهتزاز لوح الباب، حركة ثقيلة، أو عدم استقرار الفجوات بين ألواح الباب. وقد يكون السبب في السكة أو الضبط أو الأحذية المنزلقة، لذلك ينبغي تشخيص المنظومة كاملة قبل تغيير البكرة.

مواد البكرات وأشكال المجاري

تُصنع بكرات حبال التعليق غالباً من الحديد الزهر أو الفولاذ أو مواد معدنية مصممة لتحمل الأحمال والاحتكاك. اختيار المادة ليس قرار شراء منفصلاً في العادة؛ بل هو جزء من تصميم النظام الأصلي ومتطلبات التشغيل. أما بكرات الأبواب فقد تستخدم معادن أو بوليمرات هندسية، ويعتمد ذلك على الحمل وسرعة الباب والسكة ومكونات المشغل.

شكل المجرى أهم من المظهر الخارجي. فهو يحدد مساحة تماس الحبل، وضغطه داخل البكرة، وقدرة النظام على الحفاظ على الجر. من الأشكال المتداولة:

• المجرى نصف الدائري: يتوافق مع شكل الحبل ويستخدم في تطبيقات متعددة.
• المجرى على شكل V أو U معدل: يغير خصائص التلامس والاحتكاك وفق تصميم النظام.
• المجرى المقصوص أو المدعّم: قد يدمج خصائص هندسية إضافية بحسب مواصفات الشركة المصنعة.
• المجرى المزدوج في بكرات الأبواب: يوجّه المسار المخصص للسكة أو الحبل أو النظام الميكانيكي المرتبط بالباب.

لا يُنصح بتعديل مجرى بكرة جر ميدانياً أو إعادة تشغيله آلياً من دون موافقة التصميم أو إجراء هندسي موثق. قد يبدو المجرى المعاد تشغيله متشابهاً بصرياً، لكنه يغيّر نصف القطر والعمق وتوزيع الضغط بين الحبال. ويجب كذلك عدم تركيب حبال جديدة على بكرة ذات مجارٍ متآكلة من دون تقييم، لأن ذلك قد يسرّع تلف الحبال الجديدة.

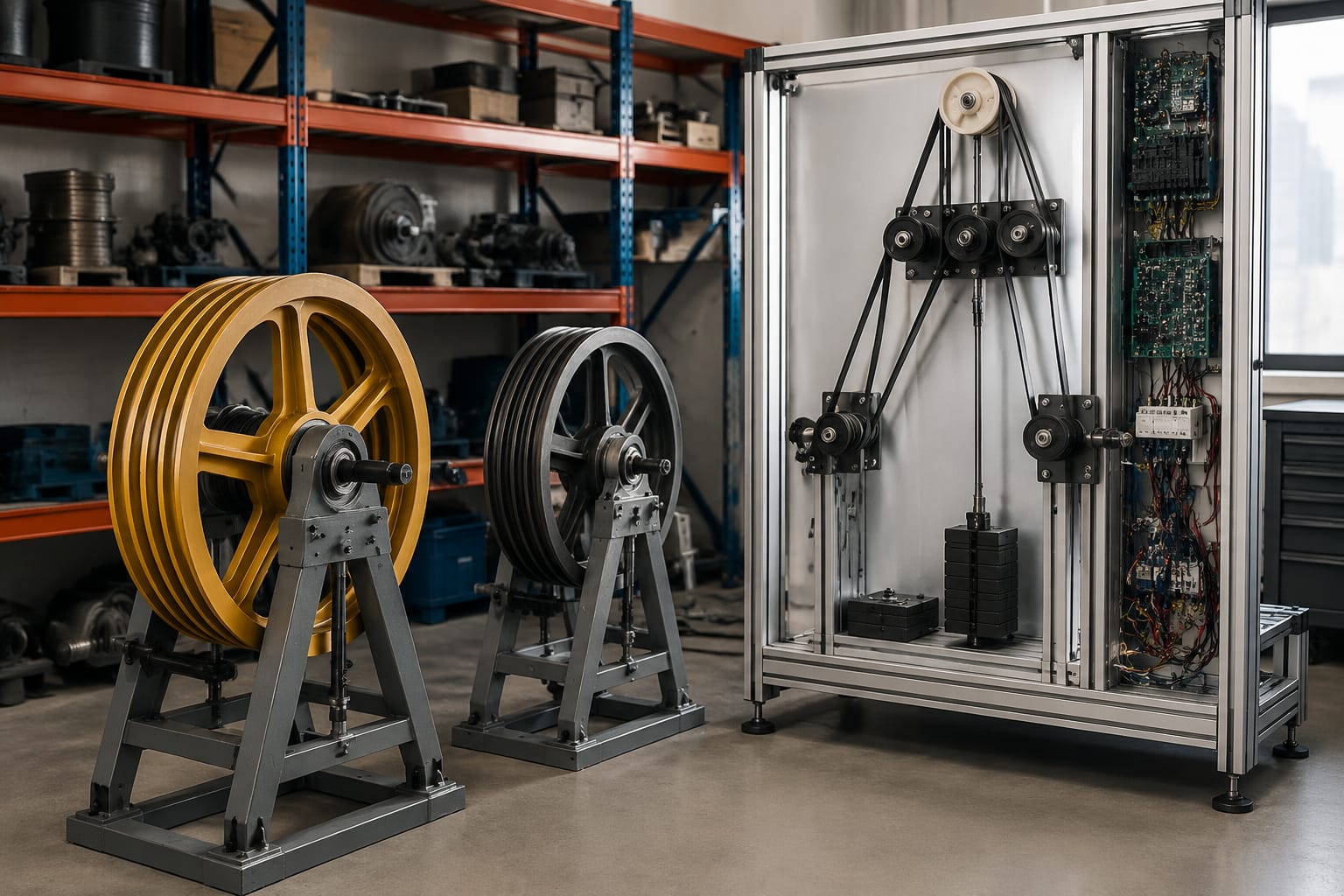

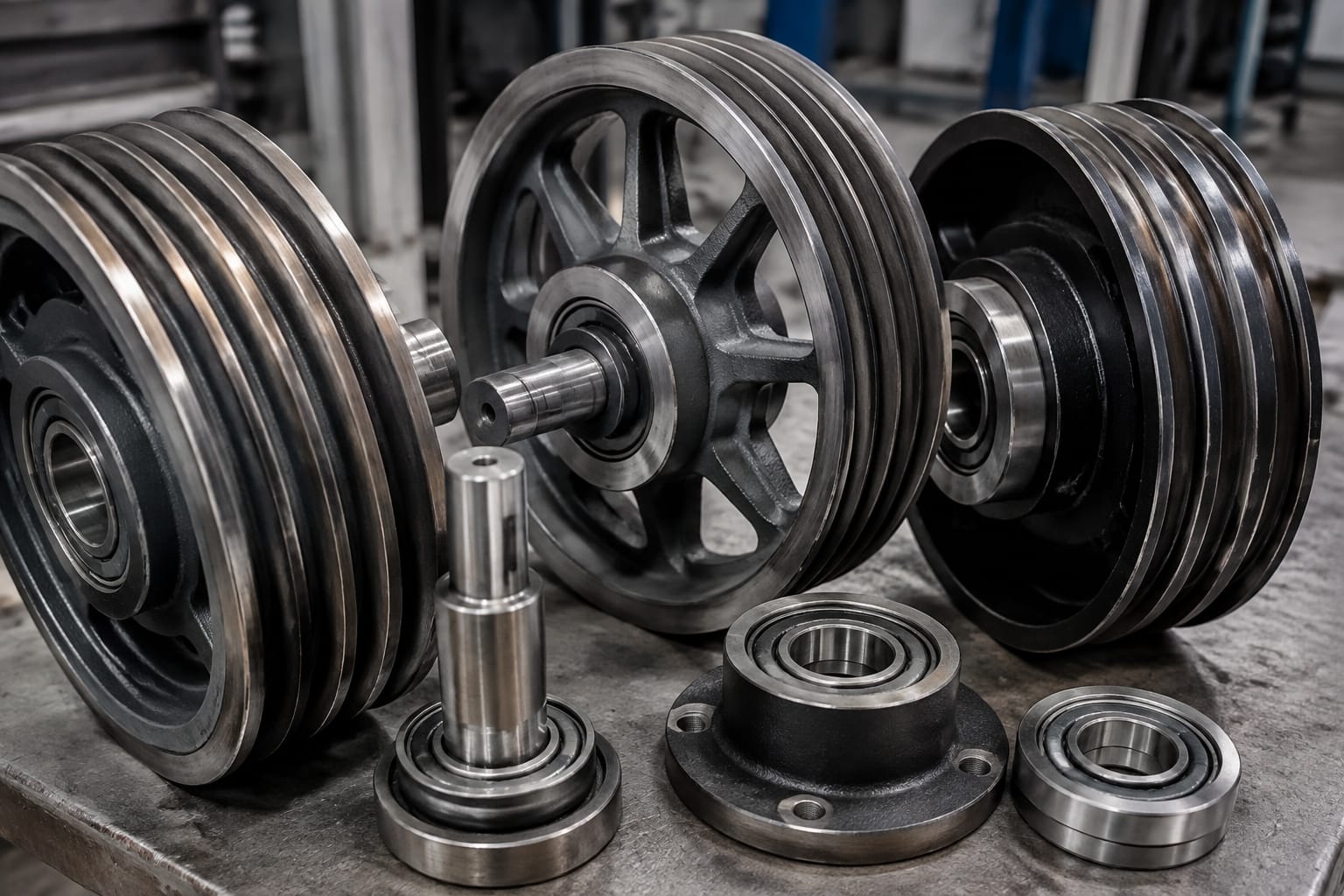

المحامل والمحاور وطرق التثبيت

المحمل هو جزء صغير نسبياً لكنه محور اعتمادية البكرة. عندما يبدأ بالفشل، قد يظهر صوت خشن أو صفير أو اهتزاز، ثم تتطور المشكلة إلى سخونة أو دوران غير منتظم. لا يكفي التأكد من رقم المحمل؛ يجب التحقق من الخلوص، وإمكانية الإغلاق، وطريقة التزييت، وملاءمة المحمل للحمولة والسرعة وترتيب التجميع.

تشمل ترتيبات البكرات الشائعة:

• بكرة تدور على محور ثابت ومحملين أو أكثر.
• بكرة مثبتة على عمود دوار مع مفتاح أو جلبة أو وصلة خاصة.
• بكرة باب بمحمل مضغوط مدمج داخل الجسم.
• بكرة مركبة بحامل أو ذراع شد يؤثر في موضعها بالنسبة إلى السكة أو الحبال.

قبل استبدال المحمل وحده، افحص مقعد المحمل داخل البكرة والمحور نفسه. إذا كان المقعد متسعاً أو البيضاويّة ظاهرة، فقد لا يثبت المحمل الجديد بصورة صحيحة. وإذا كان العمود مخدوشاً أو متآكلاً أو منحنياً، فحل المشكلة بالمحمل فقط لن يدوم.

لا تُستبدل براغي التثبيت أو حلقات القفل أو الجلب ببدائل غير مطابقة من حيث المقاس والدرجة وطريقة القفل. هذه التفاصيل جزء من سلامة التجميع، خصوصاً في بكرات الجر والتحويل التي تعمل تحت أحمال مستمرة.

أعراض التآكل والضوضاء الشائعة

الفحص البصري مهم، لكنه لا يلتقط كل الأعطال. غالباً ما تعطي البكرة أو محملها مؤشرات مبكرة أثناء التشغيل. من الأعراض التي تستحق التحقيق:

• صوت طحن أو خشونة يتغير مع حركة الكابينة أو الباب.
• صفير أو صرير قد يدل على احتكاك أو سوء محاذاة.
• اهتزاز محسوس في مجموعة البكرة أو الحامل.
• لمعان غير طبيعي، حواف حادة، شقوق، أو تآكل عميق في المجرى.
• اختلاف واضح في عمق أو عرض المجاري على البكرة الواحدة.
• تآكل غير متساوٍ بين حبال التعليق أو ظهور برادة معدنية.
• ارتفاع حرارة غير معتاد في منطقة المحمل، بعد اتباع إجراءات السلامة المناسبة.
• انحراف الباب، أو احتكاكه بالسكة، أو حركة متقطعة عند الفتح والإغلاق.

الضجيج وحده لا يحدد القطعة المتضررة. ففي أنظمة الأبواب قد يأتي الصوت من السكة أو الأحذية أو السيور أو وحدة المشغل. وفي منظومة الجر قد يرتبط بالحبال أو المحاذاة أو المحمل أو البكرة. لذلك يُفضّل تسجيل ظروف ظهور العَرَض: هل يحدث في اتجاه واحد، عند مستوى معيّن، تحت حمل مختلف، أو خلال فتح الباب فقط؟

قائمة فحص وقياس عملية

يجب تنفيذ الفحص على يد فنيين مؤهلين ووفق إجراءات عزل الطاقة وتأمين المصعد المعتمدة في الموقع. لا تلمس الحبال أو البكرات أو الأجزاء الدوارة أثناء الحركة بغرض التشخيص.

الفحص قبل فك البكرة

1. حدّد وظيفة البكرة وموضعها في المخطط أو على المعدة.
2. صوّر البكرة من الأمام والجانب، وصوّر لوحة بيانات الماكينة أو مشغل الباب إن كانت مرتبطة بالقطعة.
3. افحص الجسم بحثاً عن شقوق، تآكل، صدأ مؤثر، أو تشوه.
4. راقب استقرار الحبال في المجاري أو مسار الباب على السكة.
5. تحقق من حرية الدوران والخلوص والضجيج بعد تأمين المعدة.
6. قارن حالة كل مجرى بحالة المجاري الأخرى، ولاحظ أي تآكل غير متماثل.
7. افحص المحور، الحامل، المثبتات، وحلقات التثبيت.

القياسات الأساسية لطلب بديل

استخدم أدوات قياس مناسبة، وسجل القياسات بوحدة واحدة، غالباً المليمتر. القياسات المهمة هي:

• القطر الخارجي للبكرة.
• عرض البكرة الكلي وعرض سطح المجاري.
• عدد المجاري.
• قطر كل مجرى وعمقه وشكله.
• المسافة من مركز مجرى إلى مركز المجرى التالي.
• قطر الثقب الداخلي وطوله.
• أبعاد مجرى المفتاح، إن وجد.
• قطر المحور أو العمود.
• رقم المحمل، وقطره الداخلي والخارجي وعرضه إذا لم يكن الرقم مقروءاً.
• موضع البكرة بالنسبة إلى الحامل أو الماكينة.
• أبعاد الحافة أو الصرة أو أي كتف تثبيت.

من الأخطاء المتكررة قياس البكرة وهي مركبة من دون الوصول إلى وجهها الخلفي، ثم إغفال عمق الصرة أو موضع المحمل أو بروز المحور. في بكرات الأبواب، يجب قياس قطر العجلة وعرضها وقطر المحمل، لكن يجب أيضاً التحقق من عرض السكة والتكوين المفرد أو المزدوج وطريقة تثبيت الحامل.

المعلومات اللازمة للتوريد

للحصول على بديل قابل للتقييم، أرسل ملفاً منظماً بدلاً من وصف مختصر مثل “بكرة مصعد مقاسها كذا”. كلما كانت البيانات أوضح، انخفض خطر طلب قطعة لا تتوافق مع موقع التركيب.

الحد الأدنى لبكرة جر أو انحراف

• صورة واضحة للبكرة من عدة زوايا.
• نوع المصعد أو بيانات الماكينة، ورقم الجزء الأصلي إن توفر.
• قطر البكرة وعدد المجاري.
• قطر الحبال وشكل المجرى وأبعاده.
• عرض البكرة، وقطر الثقب أو العمود، ومجرى المفتاح.
• تفاصيل المحامل أو صورة لوسمها.
• صور الحامل وطريقة التثبيت.
• الكمية المطلوبة وأي متطلبات توثيق خاصة بمشروعك.

الحد الأدنى لبكرة باب

• صورة للبكرة وهي في موضعها وصورة منفصلة للقطعة.
• القطر والعرض وفتحة المركز.
• رقم المحمل أو أبعاده.
• عدد المجاري وشكلها.
• نوع الباب أو رقم جزء المشغل إن توفر.
• صورة للسكة أو الحامل عند وجود شك في التوافق.

بالنسبة للمستوردين والموزعين وشركات التحديث، من العملي حفظ هذه البيانات في نموذج موحد لكل موقع أو موديل. كما ينبغي الفصل بين “قطعة متشابهة” و“قطعة متوافقة”: قد تتشابه القطعتان في القطر ورقم المحمل، لكن تختلفان في الإزاحة أو عرض الحافة أو تثبيت المحور.

توفر Kelevator قطع غيار مصاعد متعددة العلامات لجهات الأعمال، بما فيها المستوردون والموزعون ومقاولو الصيانة ومشترو المعدات الأصلية. عند طلب بكرة، تساعد بيانات القياس والصور المذكورة على تقييم التوافق بصورة أدق.

المحاذاة والاختبار بعد الاستبدال

بعد تركيب البكرة، لا يعتبر العمل مكتملاً بمجرد دورانها. تؤثر المحاذاة في عمر المحمل والحبال وفي سلاسة التشغيل. اتبع تعليمات الشركة المصنعة للمصعد وإجراءات الموقع، وركز على الآتي:

1. تأكد من تثبيت البكرة والمحمل والحلقات والبراغي وفق ترتيب التجميع المحدد.
2. تحقق من أن الحبال أو مسار الباب يقعان في منتصف المجاري أو السكة من دون احتكاك جانبي.
3. افحص توازي البكرة مع العناصر المقابلة ومحاذاة العمود أو الحامل.
4. تحقق من شد الحبال وتوزيعها وفق متطلبات النظام، ولا تعدّل إعدادات الجر بلا إجراء معتمد.
5. شغّل المصعد أو الباب ضمن اختبارات الصيانة المناسبة، مع مراقبة الصوت والاهتزاز وسلاسة الحركة.
6. أعد الفحص بعد فترة تشغيل أولية للتأكد من عدم ارتخاء التثبيت أو ظهور أثر احتكاك جديد.

تجنب خلط الحبال على مجارٍ مختلفة عند إعادتها إلى مكانها، وتجنب استخدام الشحم داخل مجاري حبال الجر ما لم تنص تعليمات النظام صراحة على ذلك. بالنسبة لبكرات الأبواب، لا تعالج صعوبة الحركة بإضافة تشحيم عشوائي إلى السكة؛ فبعض أنظمة الأبواب تتطلب تنظيفاً أو مواد محددة، وقد يجذب التشحيم غير المناسب الغبار ويزيد المشكلة.

أسئلة شائعة

هل يمكن تغيير بكرة الجر من دون تغيير الحبال؟

يعتمد ذلك على حالة الحبال والمجاري وتعليمات الشركة المصنعة وتقييم الفني المختص. إذا كانت الحبال متآكلة أو تظهر عليها علامات عدم انتظام متصلة بالمجرى القديم، فقد لا يكون تغيير البكرة وحده كافياً. والعكس صحيح أيضاً: تركيب حبال جديدة على مجارٍ متضررة قد لا يحل السبب الجذري.

هل رقم المحمل وحده يكفي لشراء بكرة باب؟

لا. رقم المحمل يحدد جزءاً من المواصفات فقط. يلزم مطابقة قطر البكرة، عرضها، تصميم المجرى، موضع المحمل، فتحة التثبيت، وحامل الباب أو السكة.

متى يكون استبدال المحمل كافياً؟

يكون ذلك ممكناً فقط عندما تكون البكرة والمجرى ومقعد المحمل والمحور بحالة سليمة، ويثبت الفحص أن الخلل محصور في المحمل. إذا كان هناك تآكل في المجرى أو خلوص في مقعد المحمل أو عدم محاذاة، فمعالجة المحمل وحده لا تعالج أصل المشكلة.

ما أهم معلومة مفقودة عادةً عند طلب بكرة بديلة؟

غالباً تكون أبعاد المجرى وطريقة التثبيت. القطر الخارجي وصورة من الأمام لا يكفيان لتأكيد التوافق، خصوصاً في بكرات الجر وبكرات الأبواب ذات التكوين المزدوج.

ابدأ بتحديد نوع البكرة، ثم اجمع القياسات والصور وبيانات التركيب قبل اعتماد البديل. بهذه الطريقة يمكن مقارنة الخيارات المتاحة على أساس التوافق الفعلي، وليس التشابه الظاهري فقط.
