دليل لوحة اللمس للمصاعد: الأعطال والتحديث والتوافق

تُحسّن لوحة اللمس للمصاعد مظهر لوحة التحكم وتتيح عرض معلومات وواجهات أكثر مرونة، لكنها ليست ترقية شكلية فقط. قبل استبدالها، يجب التأكد من ملاءمة نوع اللمس ووحدة العرض ووحدة التحكم والبروتوكول الكهربائي لنظام المصعد القائم، مع الحفاظ على وظائف الاستدعاء والإنذار والطوارئ وسهولة الاستخدام.

الاختيار المناسب يعتمد على بيئة المبنى وطبيعة الاستخدام أكثر من اعتمادِه على شكل الشاشة. فالمصعد في برج سكني أو فندق أو مبنى مكاتب يحتاج واجهة واضحة، متينة، قابلة للخدمة، ومتوافقة مع لوحة التحكم، بينما قد تكون متطلبات مقاومة التخريب وسهولة التنظيف أهم في المباني ذات الحركة العالية.

كيف تعمل لوحات اللمس في المصاعد

لوحة اللمس للمصعد هي واجهة إدخال إلكترونية تستبدل الزر الميكانيكي التقليدي، أو تعمل معه ضمن لوحة تشغيل مشتركة. يلمس المستخدم رمز الطابق أو الأمر المطلوب، فتلتقط طبقة الاستشعار الإشارة، ثم تعالجها لوحة إلكترونية وترسل الأمر إلى وحدة تحكم المصعد عبر التوصيل أو بروتوكول الاتصال المعتمد.

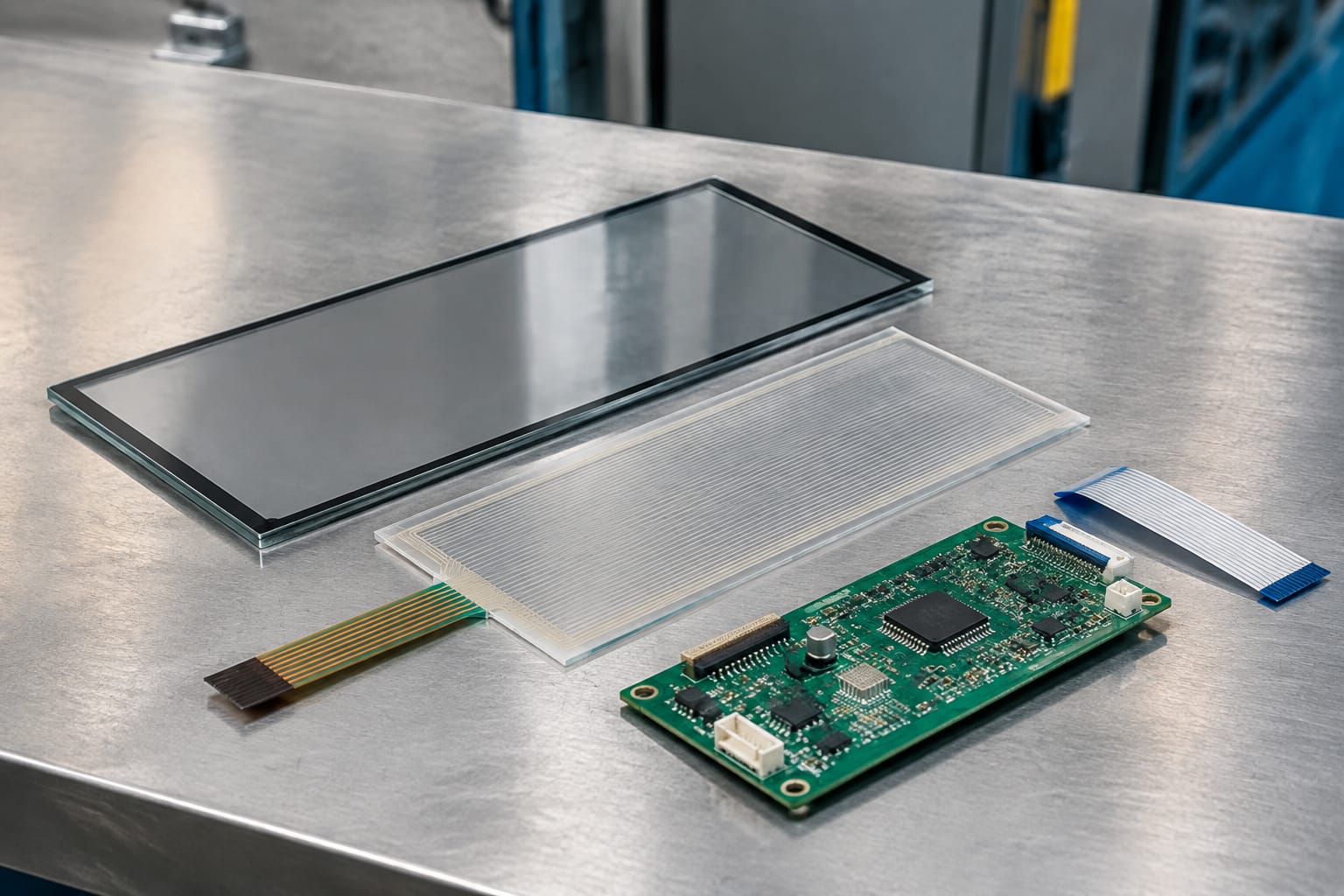

تتكون المنظومة عادة من العناصر التالية:

• سطح اللمس: قد يكون سعويّاً خلف زجاج أو أكريليك، أو يعمل بالضغط وفق تصميم اللوحة.
• لوحة إلكترونية خلفية: تفسر اللمسة، وتشغّل الإضاءة أو الصوت أو التغذية الراجعة البصرية.
• واجهة اتصال: توصل الأوامر بوحدة تحكم الكابينة أو نظام عرض الوجهة أو لوحة التحكم الرئيسية.
• واجهة عرض اختيارية: تعرض أرقام الطوابق، اتجاه الحركة، رسائل الخدمة، أو معلومات المبنى.
• واجهة أمامية وإطار تثبيت: يجب أن يتوافقا مع فتحة اللوحة الحالية وعمقها وموضع البراغي.

عندما يختار الراكب طابقاً، ينبغي أن تؤكد اللوحة استلام الطلب فوراً عبر إضاءة الرمز أو تغير لونه أو إشارة صوتية، ثم يحتفظ نظام التحكم بالطلب وفق منطق تشغيل المصعد. لا تعني استجابة الضوء وحدها أن الطلب وصل إلى وحدة التحكم؛ لذلك يجب اختبار الأمر أثناء حركة المصعد وبعدها.

في بعض الأنظمة، تكون الواجهة مجرد لوحة أزرار لمسية ترسل مدخلات منفصلة. وفي أنظمة أخرى تكون شاشة ذكية تتعامل مع عدة وظائف، وقد تحتاج إلى تعريفات أو إعدادات أو توافق محدد مع بروتوكول النظام. لهذا لا يكفي تشابه المقاس أو شكل الموصل لتأكيد الاستبدال.

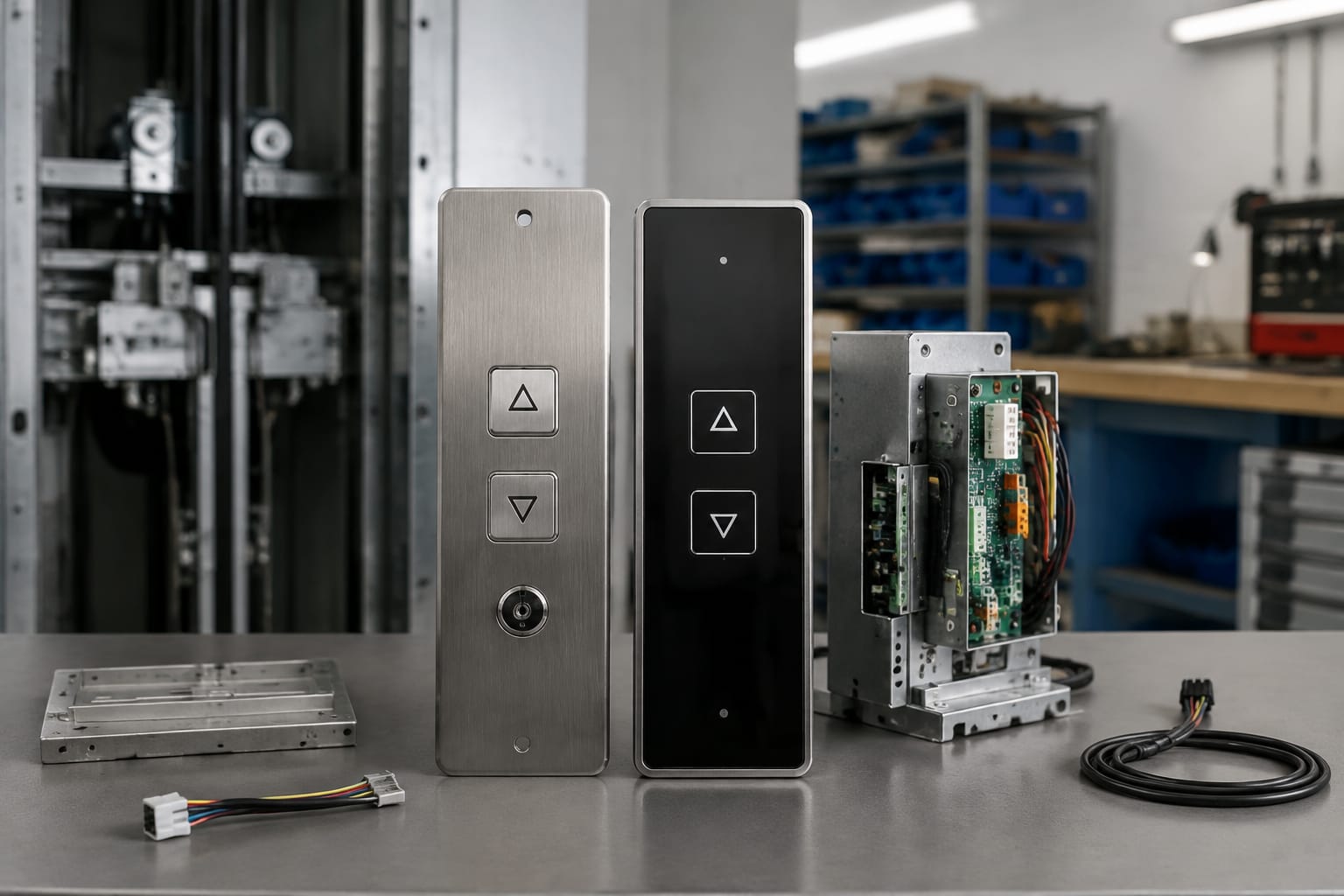

أزرار اللمس مقابل الأزرار الميكانيكية

لا يوجد خيار أفضل لكل المصاعد. تتفوق لوحات اللمس في المرونة والمظهر وتجميع المعلومات، بينما تظل الأزرار الميكانيكية مناسبة في التطبيقات التي تتطلب إحساساً ملموساً مباشراً وصيانة أبسط.

متى تكون لوحة اللمس خياراً مناسباً؟

تكون مناسبة عندما يكون الهدف تحديث واجهة الكابينة، دمج شاشة معلومات، تقليل عدد المكونات المتحركة، أو تقديم رموز وواجهات قابلة للضبط. كما قد تناسب مشاريع التحديث التي تتطلب تناسقاً بصرياً بين لوحة التشغيل وشاشة العرض ومؤشرات الاتجاه.

ومع ذلك، يجب تجنب اختيار شاشة لمس استهلاكية غير مصممة لبيئة المصاعد. حرارة الكابينة، الاهتزاز، الغبار، كثافة الاستخدام، ومواد التنظيف عوامل قد تؤثر في الأداء والعمر التشغيلي.

متى تظل الأزرار الميكانيكية عملية؟

قد تكون الأزرار التقليدية أنسب حين تكون الأولوية للإحساس اللمسي الواضح، أو عندما تكون بنية التحكم القديمة تعتمد مداخل زرية مباشرة، أو عند الحاجة إلى استبدال سريع بأقل تغييرات في التوصيلات. ويمكن أيضاً اعتماد حل هجين: شاشة لعرض المعلومات وأزرار ميكانيكية للوظائف الأساسية.

من الأخطاء الشائعة اعتبار سطح اللمس بديلاً تلقائياً لكل الأزرار. ينبغي أن يبقى أمر الإنذار والوظائف الإلزامية متاحاً بطريقة موثوقة وواضحة وفق متطلبات المشروع والجهة المختصة.

خيارات العرض وواجهة المستخدم

قد تكون لوحة اللمس لوحة رموز مضاءة من دون شاشة كاملة، أو شاشة LCD/TFT مدمجة، أو واجهة مخصصة لنظام اختيار الوجهة. يحدد هذا الاختيار مقدار المعلومات التي يمكن عرضها وطريقة الصيانة والتوافق المطلوب.

لوحات رموز لمسية مضاءة

تقدم هذه اللوحات رموز الطوابق والوظائف ضمن سطح واحد، مع مؤشرات ضوئية عند الاختيار. وهي مناسبة عندما يراد الحفاظ على منطق تشغيل تقليدي مع تحديث الشكل وتقليل الحركة الميكانيكية. يجب التحقق من وضوح الأرقام تحت إضاءة الكابينة المختلفة، ومن إمكانية تمييز الرموز عند تعطل جزء من الإضاءة الخلفية.

يمكن لمشاريع الصيانة التي تستخدم هذا النوع مراجعة مواصفات [لوحة أزرار لمس ID 3300 لقطع غيار المصاعد](/products/id-elevator-touch-button-board-3300-lift-parts/) من حيث الأبعاد، نوع الموصل، ترتيب الإشارات، وجهد التشغيل قبل اعتمادها كقطعة بديلة.

شاشات عرض متكاملة

تضيف الشاشة عرض رقم الطابق واتجاه الحركة والوقت ورسائل المبنى وحالة الخدمة، وقد تتضمن واجهة اختيار الطوابق. هذه المزايا مفيدة فقط إذا بقيت القراءة سريعة وواضحة. لا ينبغي أن تتحول شاشة المصعد إلى واجهة مزدحمة تتطلب من الراكب وقتاً طويلاً للعثور على الطابق.

عند تقييم شاشة متكاملة، راجع ما يلي:

• حجم منطقة اللمس الفعلية، وليس حجم اللوحة الأمامية فقط.
• تباين الأرقام والرموز من زوايا الوقوف المختلفة.
• وضوح الإضاءة الخلفية وعدم انعكاس الإضاءة على السطح.
• لغة الواجهة والرموز المستخدمة في المبنى.
• طريقة تحديث الإعدادات ومن يملك صلاحية الوصول إليها.
• سلوك الشاشة عند إعادة التغذية الكهربائية أو فقد الاتصال.
• الفصل بين محتوى العرض ووظائف التحكم الحرجة.

تتوفر مكونات عرض مثل [لوحة LCD لنظام Monarch لملحقات المصاعد](/products/monarch-system-lcd-display-panel-lift-parts-elevator-accessories/) بتوافقات تختلف حسب النظام. تشابه الشكل الخارجي لا يثبت التوافق مع وحدة تحكم أخرى؛ يجب مطابقة رقم القطعة وواجهة الاتصال وإصدار النظام.

واجهة اختيار الوجهة

في نظام اختيار الوجهة، يدخل المستخدم الطابق قبل دخول الكابينة، ويوجه النظام الراكب إلى مصعد أو مجموعة مصاعد محددة. تختلف هذه الواجهة عن لوحة اختيار الطوابق داخل الكابينة، لأنها تعتمد على منطق توزيع الحركة وإدارة المجموعة.

لا يُنصح بإضافة واجهة اختيار وجهة كشاشة مستقلة من دون مراجعة النظام بالكامل. فهي قد تتطلب توافقاً مع برنامج إدارة المجموعة، وإعدادات الوصول، وآلية واضحة للتشغيل عند تعطل الشاشة أو الشبكة الداخلية.

أعراض أعطال لوحات اللمس الشائعة

يمكن أن يظهر عطل لوحة اللمس على أنه استجابة متقطعة أو اختيار طابق خاطئ أو شاشة مضاءة لا تنفذ أوامر. ويجب فصل العطل بين السطح الحساس، والإلكترونيات، والأسلاك، ووحدة التحكم، وإعدادات النظام قبل استبدال القطعة.

عدم استجابة منطقة أو رمز محدد

إذا تعطلت منطقة واحدة فقط، فقد يكون السبب تلفاً موضعياً في طبقة الاستشعار أو مسار الإشارة أو الموصل أو برمجة منطقة اللمس. افحص ما إذا كان العطل يتكرر في نفس الموضع، وما إذا كان يظهر بعد تنظيف السطح أو تغير الرطوبة أو اهتزاز الباب.

لا تبدأ بضبط الحساسية عشوائياً. الحساسية الزائدة قد تسبب اختيارات غير مقصودة، بينما الحساسية المنخفضة قد تجعل اللوحة تبدو معطلة.

استجابات خاطئة أو لمس ذاتي

قد تتسبب الرطوبة أو بقايا المنظفات أو التأريض غير المستقر أو تداخل كهربائي في تسجيل لمس غير مقصود في اللوحات السعوية. ابدأ بتنظيف السطح بمادة مناسبة لتعليمات الشركة المصنّعة، ثم افحص سلامة التأريض والتغذية وثبات الموصلات قبل استبدال اللوحة.

إذا كان العطل يحدث فقط أثناء تشغيل معدات معينة في المبنى أو عند حركة الكابينة، فتوثيق وقت العطل وظروفه يساعد في تحديد ما إذا كانت المشكلة مرتبطة بالتداخل أو الاهتزاز أو التغذية.

الشاشة تعمل لكن الأوامر لا تصل

قد تعرض الشاشة رقم الطابق أو معلومات صحيحة بينما تفشل أزرار اللمس في تسجيل الطلبات. يشير ذلك أحياناً إلى أن تغذية العرض سليمة لكن قناة الإدخال أو الاتصال بوحدة التحكم غير سليمة. تحقق من:

• جهد التغذية تحت الحمل، لا عند التوقف فقط.
• ترتيب أطراف الموصلات وسلامة التثبيت.
• عنوان الوحدة أو إعدادات الاتصال، إن وجدت.
• خط الاتصال أو مداخل الإشارات في وحدة التحكم.
• سجلات الأخطاء المتاحة في النظام.
• سلامة مدخلات الأوامر بمعدات القياس المناسبة.

وميض أو انطفاء أو إعادة تشغيل متكررة

يرتبط هذا العرض غالباً بمصدر التغذية أو التوصيلات أو عطل إلكتروني داخلي. لا تفترض أن الشاشة نفسها هي السبب من أول فحص. قِس الجهد وفق الإجراء الآمن المعتمد، وراجع الانخفاضات العابرة أثناء تشغيل الأحمال ذات الصلة، وافحص نقاط التوصيل وآثار الحرارة أو التآكل.

بهتان الإضاءة أو ضعف القراءة

قد ينتج عن تقادم الإضاءة الخلفية أو الشاشة أو مصدر التغذية أو طبقة السطح. قارن بين الإضاءة في وضع التشغيل الطبيعي ووضع الصيانة، وتأكد من أن إعداد السطوع لا يخفي المشكلة. إذا كانت الواجهة بالكاد قابلة للقراءة في الكابينة المضيئة، فهي لم تعد تحقق غرضها التشغيلي حتى لو استمرت في قبول اللمس.

توافق وحدة التحكم والاتصال

التوافق هو أهم نقطة في مشروع تحديث لوحة المصعد. قد تبدو لوحة اللمس الجديدة مطابقة في المقاس، لكن اختلاف الجهد أو نوع الإشارة أو ترتيب الأطراف أو بروتوكول الاتصال قد يمنع التشغيل أو يتسبب في سلوك غير متوقع.

قبل الشراء أو التركيب، وثق هذه البيانات من اللوحة الأصلية ووحدة التحكم:

• الشركة المصنّعة، رقم الموديل، رقم القطعة، وإصدار اللوحة إن وُجد.
• جهد التغذية ونوعها، وحدود التيار المطلوبة.
• نوع الموصل وعدد الأطراف وترتيبها الفعلي.
• مخطط الأسلاك ووظيفة كل طرف.
• نوع الإدخال: نقاط جافة، إشارات جهد، مصفوفة، ناقل بيانات، أو واجهة خاصة.
• بروتوكول الاتصال، العنوان، وإعدادات السرعة عند استخدام ناقل.
• وظائف الأزرار: طوابق، فتح الباب، غلق الباب، إنذار، إلغاء، ومفتاح خاص.
• طريقة إظهار حالة الاختيار ومؤشر الاتجاه.
• متطلبات البرنامج أو أدوات الإعداد أو رموز الدخول.

لا تعتمد على صورة المنتج أو عدد الأزرار لتحديد البديل. حتى لو كان ترتيب الطوابق متشابهاً، قد تختلف خريطة المداخل وطريقة إضاءة الرموز. وفي أنظمة التحديث متعددة الطرازات، يمكن أن يكون [لوح أزرار لمس للمصاعد 3300 و3600](/products/elevator-touch-button-board-3300-3600-lift-parts/) مناسباً فقط بعد مطابقة المرجع الفني والتوصيل مع النظام الموجود.

استبدال مماثل أم تحديث يتطلب تكاملاً؟

الاستبدال المماثل هو الأقل مخاطرة عندما تتطابق القطعة الجديدة مع الأصل من حيث رقم الجزء والإصدار والاتصال. أما التحديث المتكامل فقد يشمل تغيير لوحة الواجهة والأسلاك والبرنامج وربما وحدات إضافية. هذا المسار يمنح مرونة أكبر، لكنه يحتاج نطاق عمل أوضح واختبارات أوسع.

تأكد من وجود خطة رجوع عند التحديث، خصوصاً إذا كان المصعد يخدم مبنى مشغولاً. يجب ألا تؤدي تجربة إعدادات جديدة إلى فقدان طويل لوظائف الكابينة الأساسية.

سهولة الوصول والتشغيل في حالات الطوارئ

يجب أن تكون واجهة المصعد قابلة للفهم والاستخدام من قبل أكبر عدد ممكن من الركاب، وأن تظل وظائف الطوارئ منفصلة وموثوقة. سطح اللمس الأملس وحده لا يقدم بالضرورة الإرشاد الحسي الذي توفره الأزرار البارزة.

عند تصميم أو استبدال لوحة اللمس، قيّم النقاط التالية:

• حجم الرموز وتباينها وقابليتها للقراءة.
• ترتيب الطوابق بشكل منطقي وثابت.
• وجود تأكيد واضح بعد لمس الأمر.
• إمكان التمييز البصري بين زر عادي ووظائف مثل فتح الباب والإنذار.
• توافق الرموز والارتفاعات والترتيب مع متطلبات المشروع والجهات التنظيمية المعمول بها.
• الوسائل المساندة، مثل الأزرار المادية البارزة أو الرموز اللمسية أو الإرشاد الصوتي عند الحاجة.
• عمل وظائف الإنذار والاتصال الطارئ بصورة مستقلة عن أي واجهة محتوى أو شاشة معلومات.
• وضع تشغيل محدد عند تعطل الشاشة أو فقدان الاتصال.

لا ينبغي أن يعتمد الوصول إلى وظيفة حرجة على تمرير صفحات أو ظهور قائمة أو تأخر تحميل الشاشة. كما يجب منع المحتوى الإعلامي من حجب رقم الطابق أو تنبيه الخدمة أو معلومات التشغيل المهمة.

التخطيط لإعادة التجهيز والتحديث

يقلل التخطيط المسبق من توقف المصعد ومن شراء أجزاء غير متوافقة. ابدأ بمسح ميداني دقيق للكابينة ووحدة التحكم، ثم حدد ما إذا كان المشروع استبدال قطعة أم تحديث واجهة أم تحديثاً للنظام يتطلب أعمالاً كهربائية وبرمجية.

قائمة تحقق قبل اعتماد لوحة جديدة

1. صوّر اللوحة الحالية والواجهة الخلفية والموصلات، مع تدوين أرقام القطع بوضوح.
2. قِس عرض وارتفاع فتحة اللوحة، العمق المتاح خلفها، ومواضع نقاط التثبيت.
3. احصر كل وظائف الكابينة الحالية، بما فيها المفاتيح المقيدة ووظائف الخدمة.
4. راجع مخطط الأسلاك ولا تنقل التوصيلات بالاعتماد على لون السلك فقط.
5. تحقق من مصدر التغذية، التأريض، الحماية، ومسار الكابل أثناء حركة الكابينة.
6. حدد هل تتطلب اللوحة إعداد عناوين أو معايرة أو تحميل برنامج.
7. راجع متطلبات سهولة الوصول والطوارئ الخاصة بالمشروع قبل تثبيت التصميم النهائي.
8. جهز خطة اختبار وقائمة قبول قبل إيقاف المصعد للعمل.

أخطاء تزيد كلفة التحديث

من أكثر الأخطاء تكراراً تركيب لوحة جديدة قبل التأكد من إصدار وحدة التحكم، أو افتراض أن موصلات متشابهة قابلة للتبديل، أو تجاهل عمق اللوحة خلف واجهة الكابينة. كذلك قد يؤدي تغيير الواجهة الأمامية من دون مراجعة مواضع الأزرار والارتفاعات إلى نتيجة غير مريحة للمستخدم أو غير مقبولة للمشروع.

يجب أيضاً تجنب تعديل أسلاك نظام قائم من دون وسم واضح وتوثيق نهائي. بعد الانتهاء، حدّث مخطط التوصيلات ورقم القطعة وتاريخ التبديل كي يستطيع فريق الصيانة لاحقاً تشخيص الأعطال وطلب البديل الصحيح.

تورد Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM. عند التوريد لمشروع تحديث، يكون إرسال رقم القطعة الأصلي وصور الموصل ومخطط التوصيل أكثر فائدة من الاكتفاء بطلب “لوحة لمس” بمقاس معين.

الاختبار بعد التركيب

لا يكتمل تركيب لوحة اللمس بتشغيل الإضاءة فقط. يلزم اختبار منظم يثبت أن كل وظيفة تستجيب وتصل إلى وحدة التحكم وتبقى مستقرة أثناء دورة تشغيل المصعد.

اختبار وظيفي أساسي

اختبر كل طابق وكل أمر على حدة، ثم تأكد من ظهور التغذية الراجعة الصحيحة. نفّذ الاختبار من مختلف المواضع على سطح اللمس، وتحقق من عدم وجود مناطق ميتة أو لمس متكرر أو اختيار غير مقصود.

اختبر أيضاً:

• فتح الباب وغلقه والإنذار وأي وظائف خدمة معتمدة.
• تطابق رمز الطابق المختار مع الاستجابة الفعلية للمصعد.
• عرض رقم الطابق واتجاه الحركة أثناء التنقل.
• سطوع الواجهة ووضوحها في إضاءة الكابينة الفعلية.
• ثبات التشغيل خلال عدة رحلات وليس في اختبار واحد فقط.
• سلوك اللوحة بعد إعادة تشغيل التغذية، وفق إجراءات الموقع الآمنة.
• تسجيل الأعطال أو الرسائل في وحدة التحكم عند وجودها.

فحص السلامة والقبول

ينبغي أن ينفذ الفنيون المؤهلون اختبارات المصعد وفق نطاق العمل والإجراءات والمتطلبات المحلية المطبقة. لا تُعطل دوائر الأمان أو الطوارئ لاختبار واجهة اللمس، ولا تُجرى تعديلات على منطق وحدة التحكم من دون صلاحية فنية ومخططات مناسبة.

قبل التسليم، راجع أن الواجهة مثبتة من دون حواف حادة، وأن الأسلاك لا تنحشر خلف اللوحة أو تتعرض للشد، وأن الشاشة أو الأزرار لا تحجب وظائف مهمة. احتفظ بنتائج الاختبار وتفاصيل القطعة المركبة مع سجل صيانة المصعد.

أسئلة شائعة

هل يمكن تركيب لوحة لمس بدلاً من لوحة أزرار عادية؟

يمكن ذلك في بعض الحالات، لكن الأمر يتوقف على نوع مداخل وحدة التحكم وجهد التغذية وخريطة الأسلاك ووظائف الطوارئ ومتطلبات سهولة الوصول. قد يحتاج الاستبدال إلى واجهة تحويل أو إعدادات برمجية، وليس مجرد توصيل مباشر.

لماذا تضيء لوحة اللمس لكن المصعد لا يتحرك؟

قد تكون تغذية اللوحة سليمة بينما لا تصل أوامر الإدخال إلى وحدة التحكم. افحص الاتصال والموصلات والعناوين وإعدادات البروتوكول ومداخل وحدة التحكم، ولا تستنتج أن اللوحة صالحة لمجرد إضاءة الشاشة.

هل تعني الشاشة الأكبر واجهة أفضل؟

ليس بالضرورة. الواجهة الأفضل هي التي تعرض الطابق والأوامر بوضوح، وتستجيب سريعاً، ولا تخفي الوظائف المهمة، وتتلاءم مع مساحة الكابينة وسلوك المستخدمين. الشاشة الكبيرة قد تزيد متطلبات التثبيت والطاقة والاتصال من دون فائدة تشغيلية مقابلة.

ما المعلومات المطلوبة لطلب قطعة بديلة؟

يوصى بتقديم رقم القطعة والطراز والإصدار وصور واضحة للواجهة والخلف والموصل، إضافة إلى عدد الأطراف، جهد التشغيل، مخطط التوصيلات، وأبعاد فتحة اللوحة. هذه البيانات تقلل احتمال اختيار لوحة لا تتوافق مع المصعد.

ابدأ بتوثيق اللوحة الحالية ووحدة التحكم قبل تحديد البديل. ثم قارن التوافق الكهربائي والاتصالي والميكانيكي، وتأكد من أن التصميم الجديد يحافظ على وضوح الاستخدام ووظائف الطوارئ قبل اعتماد التحديث.
