دليل بكرة جر المصعد: التآكل والأخاديد والمقاس

بكرة جر المصعد، أو elevator traction sheave، هي العنصر الذي ينقل عزم ماكينة الجر إلى حبال التعليق أو السيور الفولاذية. لا يكفي اختيار بكرة بالقطر نفسه عند الاستبدال؛ إذ يجب أن يتطابق شكل الأخدود، وعدده، وواجهة العمود، ونظام التعليق، ومواصفات الماكينة. أي اختلاف غير محسوب قد يؤدي إلى انزلاق، أو تآكل متسارع، أو حركة غير متزنة للكابينة.

في بيئات التشغيل ذات الاستخدام المكثف، تصبح حالة أخاديد البكرة عاملاً مباشراً في سلامة أداء نظام الجر وعمر الحبال أو السيور. الفحص المبكر وقياس الأبعاد بدقة يساعدان فرق الصيانة والمشتريات على تحديد ما إذا كانت إعادة التشغيل ضمن الحدود المعتمدة ممكنة، أو أن الاستبدال هو الخيار الأنسب.

كيف تعمل بكرة جر المصعد؟

تدور بكرة الجر مع عمود ماكينة الجر، وتستند عليها حبال فولاذية أو سيور فولاذية مخصصة. ينشأ انتقال الحركة من الاحتكاك بين سطح الأخدود ووسيط التعليق، وليس من تثبيت ميكانيكي مباشر للحبل أو السير في البكرة.

عند دوران البكرة في أحد الاتجاهين، تتحرك الكابينة والثقل الموازن في اتجاهين متعاكسين. تعتمد قدرة النظام على تحريك الحمل من دون انزلاق على عدة عوامل مجتمعة:

• عزم الماكينة وضبط نظام التحكم والفرملة.
• قطر بكرة الجر وشكل أخاديدها وحالتها السطحية.
• نوع حبال التعليق أو السيور، وأقطارها أو أبعادها.
• فرق الأحمال بين جهة الكابينة والثقل الموازن.
• زاوية الالتفاف حول البكرة ومسار الحبال عبر البكرات الأخرى.
• توازن شد الحبال أو السيور بين المسارات المتوازية.

لا ينبغي التعامل مع البكرة كقطعة معدنية منفصلة عن بقية النظام. فزيادة الاحتكاك بصورة غير صحيحة قد تسرّع تلف الحبال، بينما انخفاضه قد يسبب انزلاقاً وتوقفات أو صعوبة في المحافظة على دقة التوقف عند الطوابق.

تطبيقات الحبال الفولاذية والسيور الفولاذية

يختلف تصميم بكرة الجر المطلوبة بحسب وسيلة التعليق. يجب تأكيد نوع النظام من وثائق الماكينة أو المصعد وبيانات القطعة الأصلية قبل طلب بديل.

أنظمة الحبال الفولاذية

تستخدم أنظمة كثيرة حبالاً سلكية دائرية تتكون من أسلاك وحبال فرعية وقلب داخلي. تكون أخاديد البكرة مصممة لدعم قطر الحبل المحدد مع توفير مقدار الاحتكاك اللازم. ويؤثر قطر الحبل، وبنيته، والتشحيم، وعدد الحبال، وتوزيع شدها في أداء الجر.

في هذه الأنظمة، قد تظهر المشكلة على هيئة أخدود متسع أو مصقول أو متآكل بعمق أكبر من غيره. إذا حمل أحد الحبال وزناً أكبر بسبب تفاوت الشد أو تباين الأخاديد، فسيتآكل هذا الحبل والأخدود المقابل له بسرعة أكبر.

أنظمة السيور الفولاذية

السيور الفولاذية ليست بديلاً عاماً للحبال السلكية. قد تحتوي على عناصر شد فولاذية ضمن غلاف أو طبقة خارجية مصممة للعمل مع بكرة ذات مجاري دقيقة خاصة بها. يحدد المصنع شكل المجاري، والمسافة بينها، ومتطلبات الفحص والاستبدال.

لا يجوز تركيب سيور فولاذية على بكرة حبال دائرية، أو تركيب حبال دائرية على بكرة مخصصة للسيور، حتى لو تقارب القطر الخارجي. وللمقارنة مع قطع مخصصة لهذا التطبيق، يمكن مراجعة بكرة جر للسيور الفولاذية لمصاعد Otis مع مطابقة رقم القطعة والبيانات الفنية مع النظام القائم.

أشكال الأخاديد وظروف التماسك

شكل الأخدود هو ما يحدد مساحة التلامس وكيفية توزيع الضغط بين البكرة ووسيط التعليق. ولا يوجد شكل واحد مناسب لجميع المصاعد؛ التصميم الصحيح هو التصميم المحدد من مصنع الماكينة ونظام التعليق.

من الأشكال الشائعة في أنظمة الحبال:

• الأخدود الدائري أو U: يدعم الحبل على مساحة أكبر نسبياً، وقد يستخدم في ترتيبات تتطلب خصائص احتكاك محددة.
• الأخدود V أو الأخدود المحزوز: يزيد تأثير الضغط الجانبي في مواضع محددة، ما يغير خصائص التماسك والتآكل.
• الأخدود السفلي المقصوص أو Under-cut: تصميم هندسي يهدف إلى تحقيق خصائص جر مطلوبة في تطبيقات معينة، ولا يصح افتراض أبعاده أو إعادة تشكيله من دون مرجع معتمد.
• مجارٍ مشكلة للسيور: تصمم وفق مقطع السير وتباعده، وقد تكون حساسة للتلف السطحي أو تغير شكل الحافة.

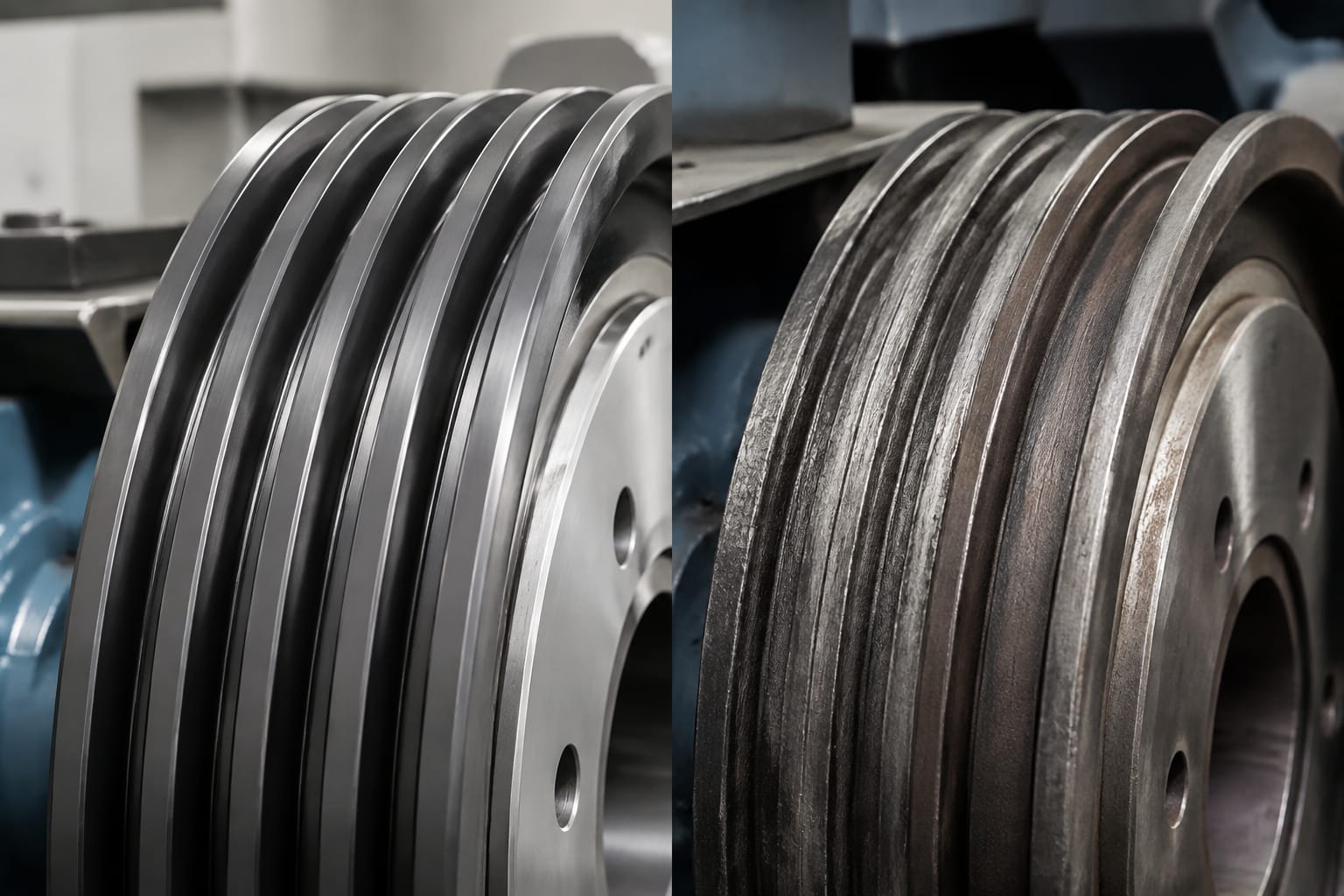

يؤدي التآكل إلى تغيير هندسة الأخدود تدريجياً. الأخدود الذي يصبح أوسع أو أملس أكثر من اللازم قد يخفض الجر. أما الأخدود الذي يصبح حاداً أو غير منتظم فقد يركز الحمل على نقاط صغيرة، فيتلف الحبل أو السير. لذلك لا يعتمد الحكم على المظهر فقط؛ يجب قياس شكل الأخدود ومقارنته بحدود الشركة المصنعة.

من الأخطاء الشائعة معالجة ضعف الجر بمواد طلاء أو حلول تزيد خشونة السطح من دون اعتماد هندسي. قد تخفي هذه الحلول السبب المؤقتاً لكنها تغيّر علاقة الاحتكاك وتزيد احتمال تآكل وسيلة التعليق. المعالجة المناسبة تبدأ من تحديد حالة الأخدود، وتوازن الشد، ونوع الحبال أو السيور، وإعدادات النظام.

علامات تآكل البكرة والسيور

يجب إدراج بكرة الجر ضمن برنامج الفحص الدوري، خصوصاً عند وجود ملاحظات متكررة عن الانزلاق أو اختلاف مستوى توقف الكابينة. بعض العلامات تستدعي إجراء قياسات فنية لا مجرد تنظيف أو معاينة بصرية.

مؤشرات على بكرة الجر

تشمل العلامات التي تستحق التحقق:

• أخاديد متفاوتة العمق أو العرض بين المسارات.
• سطح شديد اللمعان أو مصقول في مناطق التلامس.
• حواف حادة، أو تشققات، أو نقر، أو تآكل موضعي.
• تراكم غبار معدني أو بقايا غير معتادة حول الأخاديد.
• تآكل أسرع في حبل واحد أو أكثر مقارنة ببقية الحبال.
• آثار حركة جانبية للحبال، أو عدم استقرارها داخل الأخاديد.
• صعوبة متكررة في تحقيق توازن شد الحبال.

وجود صدأ سطحي خفيف لا يساوي بالضرورة تلفاً وظيفياً، لكن الصدأ العميق أو التقشر أو الحفر في سطح العمل يستدعي تقييماً أدق. يجب كذلك استبعاد أسباب خارج البكرة، مثل محاذاة البكرات، أو تلف الرولمان، أو عدم اتزان الثقل الموازن.

مؤشرات على السيور الفولاذية

في أنظمة السيور، افحص سطح السير وحوافه والمجارِي المطابقة له وفق تعليمات المصنع. من العلامات المهمة:

• تضرر الغلاف الخارجي أو تقشره أو وجود قطع ظاهر.
• تغير عرض السير أو شكل حوافه.
• مسارات احتكاك غير متجانسة أو تلف متكرر في سير بعينه.
• عدم تطابق موضع السير مع المجاري أثناء الحركة.
• تغيرات ظاهرة في مجاري البكرة، مثل الحواف المتآكلة أو الرواسب أو عدم انتظام السطح.

لا تُحكم صلاحية السير من الصورة أو الفحص السريع فقط. بعض مؤشرات التلف الداخلية أو حدود الاستبدال تعتمد على برنامج الفحص والأدوات والإجراءات التي يحددها مصنع النظام.

قياس القطر والأخاديد وواجهة العمود

عند توريد بديل لبكرة الجر، أرسل مجموعة قياسات وبيانات منظمة بدلاً من طلب قطعة «مشابهة». الصورة مفيدة كوثيقة مساندة، لكنها لا تعوض الرسم أو القياس.

البيانات الأساسية المطلوبة

سجل البيانات التالية من البكرة القائمة ووثائق الماكينة:

لا تفترض أن القطر الخارجي المرئي هو دائماً القطر المرجعي في الكتالوج. قد يشار إلى قطر محدد في الرسم الهندسي، وقد تتغير أسطح البكرة بفعل التآكل. يجب اعتماد طريقة القياس المذكورة في وثائق الشركة المصنعة عندما تكون متاحة.

قياس الأخاديد بدقة

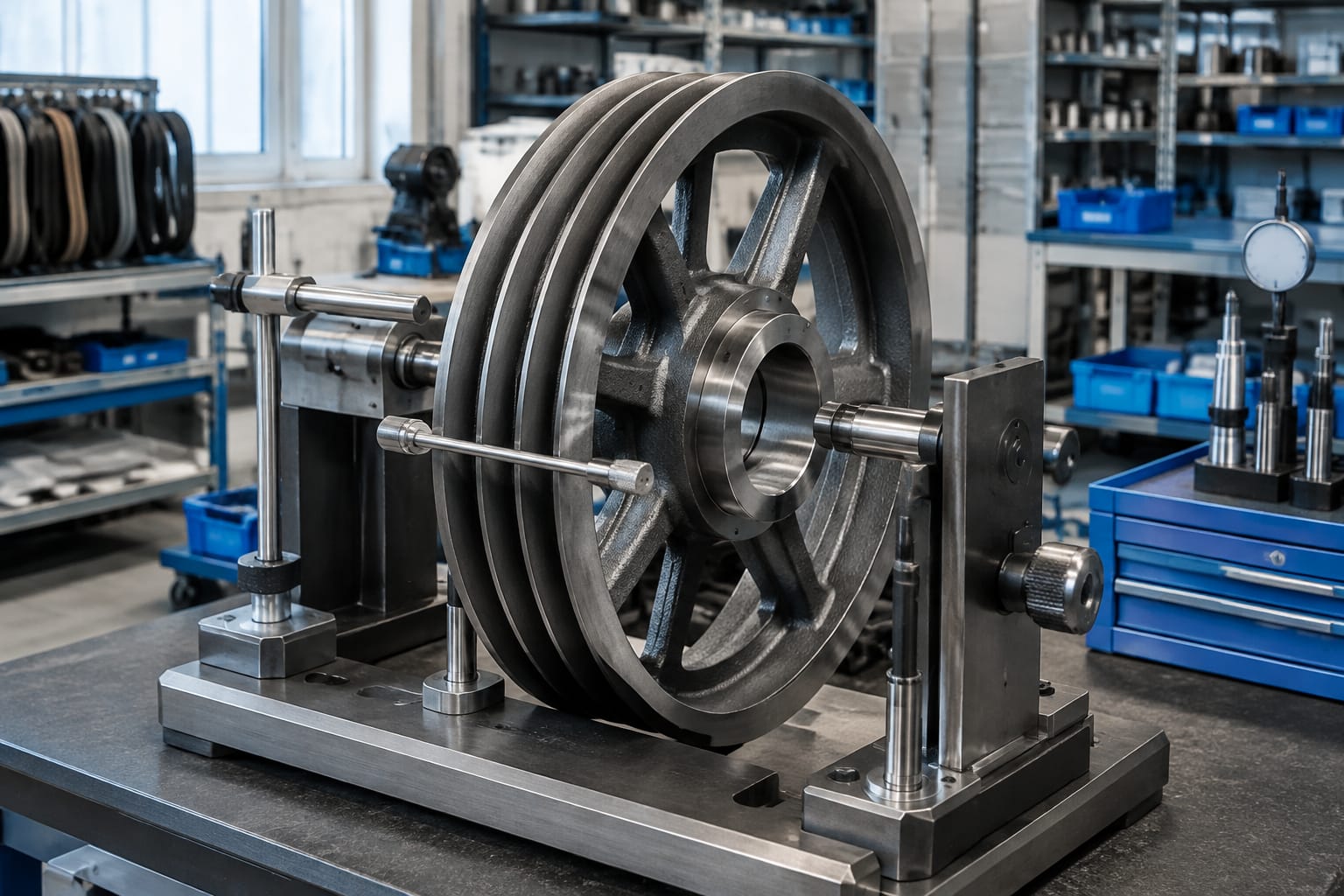

يفضل استخدام قالب قياس مناسب لمقطع الأخدود أو أجهزة قياس دقيقة، بدلاً من الاعتماد على مسطرة عادية. قس أكثر من أخدود، وفي عدة مواضع حول محيط البكرة عند الاشتباه بتآكل غير منتظم.

وثّق كذلك اتجاه البكرة وموقع مجرى المفتاح، وموضع الفلنجة أو الحافة، وأي اختلاف بين جانبيها. خطأ بسيط في اتجاه مجرى المفتاح أو عمق التثبيت قد يمنع التركيب أو يسبب عدم محاذاة بعد التشغيل.

التحقق من توافق الماكينة ونظام التعليق

التطابق الهندسي مهم، لكنه لا يثبت وحده أن البديل مناسب. يجب مراجعة توافق البكرة مع الماكينة وترتيب التعليق بالكامل.

ابدأ بالتأكد من طراز ماكينة الجر، وسرعتها الاسمية، وترتيب الحبال أو السيور، وعدد المسارات، وقطر وسيلة التعليق، ونسبة التعليق إن وجدت. ثم راجع ما إذا كانت البكرة جزءاً من تجميعة خاصة تشمل فلنجة أو محوراً أو براغي تثبيت أو نظام قفل.

ينبغي التحقق من النقاط التالية قبل اعتماد الشراء:

• تطابق نوع الماكينة وطرازها، لا اسم العلامة التجارية وحده.
• تطابق نظام التعليق: حبال أو سيور، والعدد والقطر أو المقطع.
• موضع البكرة واتجاهها وواجهة التثبيت.
• مواصفات العمود وفتحة البكرة ومجرى المفتاح.
• مواضع البكرات الأخرى ومحاذاة مسار التعليق.
• حدود التآكل واشتراطات الاستبدال الواردة في تعليمات النظام.
• الحاجة إلى استبدال الحبال أو السيور أو عناصر أخرى بالتزامن مع البكرة.

قد تكون بكرتان متشابهتين في الشكل والقطر لكن تختلفان في عدد الأخاديد أو ملفها أو فتحة العمود. لذلك لا يعتمد قرار الشراء على رقم تقريبي أو قياس واحد. في تطبيقات البكرات الفولاذية ذات القياس المحدد، تعرض بكرة جر فولاذية 5500 مثالاً على أهمية مطابقة تعريف القطعة مع بيانات الماكينة والنظام، لا مع الشكل الخارجي فقط.

تخطيط الاستبدال والتعامل مع القطعة

استبدال بكرة الجر عمل يلامس نظام تعليق وحركة، ويجب أن ينفذه فنيون مؤهلون وفق إجراءات السلامة وتعليمات الشركة المصنعة. قبل فك البكرة، جهز خطة عمل تشمل عزل الطاقة، وتأمين الكابينة والثقل الموازن، وترتيب الحبال أو السيور، وفحص القطع المجاورة.

ينبغي أن تتضمن خطة التوريد والتركيب ما يلي:

1. توثيق حالة البكرة والحبال أو السيور قبل الفك بالصور والقياسات.
2. تأكيد رقم القطعة، والرسم، وبيانات العمود وواجهة التثبيت.
3. فحص البكرة المستلمة قبل التركيب للتأكد من عدم وجود ضرر في الأخاديد أو فتحة المحور أو أسطح التثبيت.
4. حفظ القطعة في مكان جاف ونظيف، مع حماية الأخاديد من الصدمات والملوثات.
5. استخدام معدات رفع مناسبة؛ فوزن البكرة وشكلها قد يسببان خطراً عند المناولة.
6. عدم إزالة الحماية أو تعديل الأخاديد ميدانياً إلا ضمن إجراء معتمد من الجهة المصنعة.
7. استبدال العناصر المرتبطة عندما تنص وثائق النظام أو حالة الفحص على ذلك.

لا تستخدم المذيبات أو الشحوم أو الزيوت على سطح الجر لمجرد تحسين المظهر. يجب أن تبقى حالة سطح البكرة والحبال أو السيور متوافقة مع متطلبات مصنع النظام، لأن التلوث قد يغير خصائص الجر.

عند تجهيز طلب شراء، يفيد إرسال صور واضحة للوحة بيانات الماكينة، والبكرة من الأمام والجانب، ومجرى المفتاح، والأخاديد، إلى جانب جدول القياسات. توفر Kelevator قطع غيار مصاعد متعددة العلامات التجارية للمستوردين والموزعين وشركات الصيانة والمشترين من الشركات، لكن قرار المطابقة النهائي يجب أن يستند إلى مواصفات النظام الفعلية. يمكن مقارنة بيانات بكرة جر للسيور الفولاذية بمقاس 3300 مع متطلبات التطبيق قبل طلبها.

الفحص بعد التركيب

بعد التركيب، لا يكفي التأكد من أن البكرة تدور. يجب تنفيذ الفحص والتشغيل التجريبي وفق إجراءات الماكينة والمصعد المعتمدة، ثم مراقبة النظام خلال الزيارات التالية.

تتضمن نقاط التحقق العملية:

• التثبيت الصحيح للبراغي وعناصر القفل وفق عزم وإجراء المصنع.
• المحاذاة بين بكرة الجر والبكرات ومسارات الحبال أو السيور.
• تمركز كل حبل أو سير داخل أخدوده أثناء الحركة.
• تساوي شد الحبال في الأنظمة التي تستخدم حبالاً متعددة، وفق المنهج المعتمد.
• عدم وجود ضوضاء غير طبيعية أو اهتزاز أو احتكاك جانبي.
• دقة توقف الكابينة وسلاسة الحركة في الاتجاهين.
• عدم ظهور آثار انزلاق أو غبار غير طبيعي بعد فترة مراقبة مناسبة.
• توثيق القياسات وتاريخ الاستبدال وحالة الحبال أو السيور في سجل الصيانة.

إذا استمر الانزلاق أو التآكل غير المتساوي بعد التركيب، فلا تفترض أن البكرة الجديدة معيبة. راجع أولاً محاذاة النظام، وتوازن الشد، وحالة الحبال أو السيور، وإعدادات الماكينة، وترتيب التعليق. معالجة السبب الجذري تحمي البكرة الجديدة ووسيط التعليق معاً.

أسئلة شائعة

هل يمكن خرط أخاديد بكرة الجر بدلاً من استبدالها؟

قد يكون ذلك مقيداً جداً أو غير مقبول بحسب تصميم البكرة وتعليمات مصنع الماكينة. إعادة التشغيل تغير أبعاد الأخدود وقطر سطح العمل وخصائص الجر، لذلك لا تُنفذ إلا عندما تكون مسموحة صراحةً ضمن مواصفات وإجراء هندسي مناسب.

هل يكفي مطابقة قطر البكرة عند الشراء؟

لا. القطر عنصر واحد فقط. يجب مطابقة عدد الأخاديد وملفها وتباعدها، ونوع الحبل أو السير، وفتحة المحور، ومجرى المفتاح، وواجهة التثبيت، وطراز الماكينة.

متى يجب فحص الحبال أو السيور عند تغيير البكرة؟

يجب فحصها دائماً قبل الاستبدال وبعده. إذا تسبب تآكل البكرة في تلف وسيلة التعليق أو تفاوت شدها، فقد لا يحل استبدال البكرة وحده المشكلة، وقد يتطلب النظام إجراءات إضافية وفق تعليمات المصنع.

هل تختلف متطلبات البكرة بين المصاعد ذات غرفة الماكينة والمصاعد من دون غرفة؟

قد تختلف الماكينة وترتيبات التعليق وقيود المساحة، لكن مبدأ المطابقة لا يتغير: يجب أن تتوافق البكرة مع الماكينة ووسيط التعليق وهندسة المسار المعتمدة.

قبل طلب بديل، اجمع رقم طراز الماكينة، وصور القطعة، وقياسات الأخاديد والعمود، وبيانات الحبال أو السيور في ملف واحد. هذه المعلومات تحول اختيار بكرة جر المصعد من مطابقة شكلية إلى قرار فني قابل للتحقق.
