دليل معدات السلالم المتحركة: الأجزاء والصيانة العملية

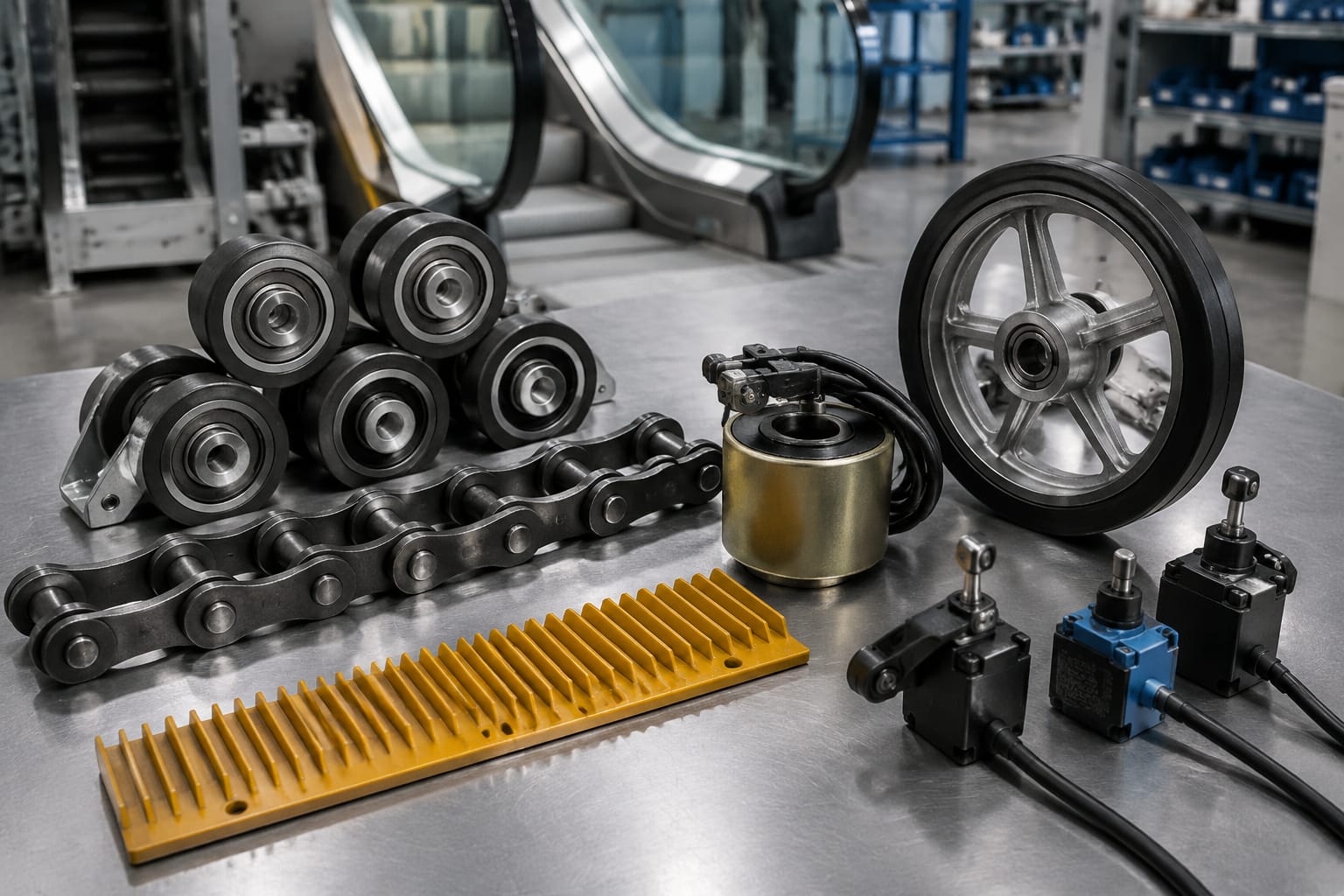

معدات السلالم المتحركة هي مجموعة الأنظمة الميكانيكية والكهربائية التي تحرّك الدرج وتنقل الركاب وتحافظ على التشغيل الآمن. وتشمل الدرجات والسلاسل والمسارات والدرابزين ووحدة القيادة والفرامل ولوحات التحكم وحساسات الأمان. لا يكفي فحص جزء واحد عند حدوث عطل؛ فالعلاقة بين هذه المكوّنات هي التي تحدد سبب المشكلة وأولوية الإصلاح.

بالنسبة لمقاولي الصيانة وفرق التوريد في الإمارات، يبدأ القرار العملي بتحديد رقم الجزء والموديل والجهة المصنعة وتكوين السلم المتحرك الفعلي، ثم تقييم حالة الأجزاء المتصلة به. فالقطعة المتوافقة شكلياً قد لا تكون مناسبة كهربائياً أو ميكانيكياً أو من حيث إعدادات التحكم.

أنظمة السلم المتحرك الرئيسية في لمحة

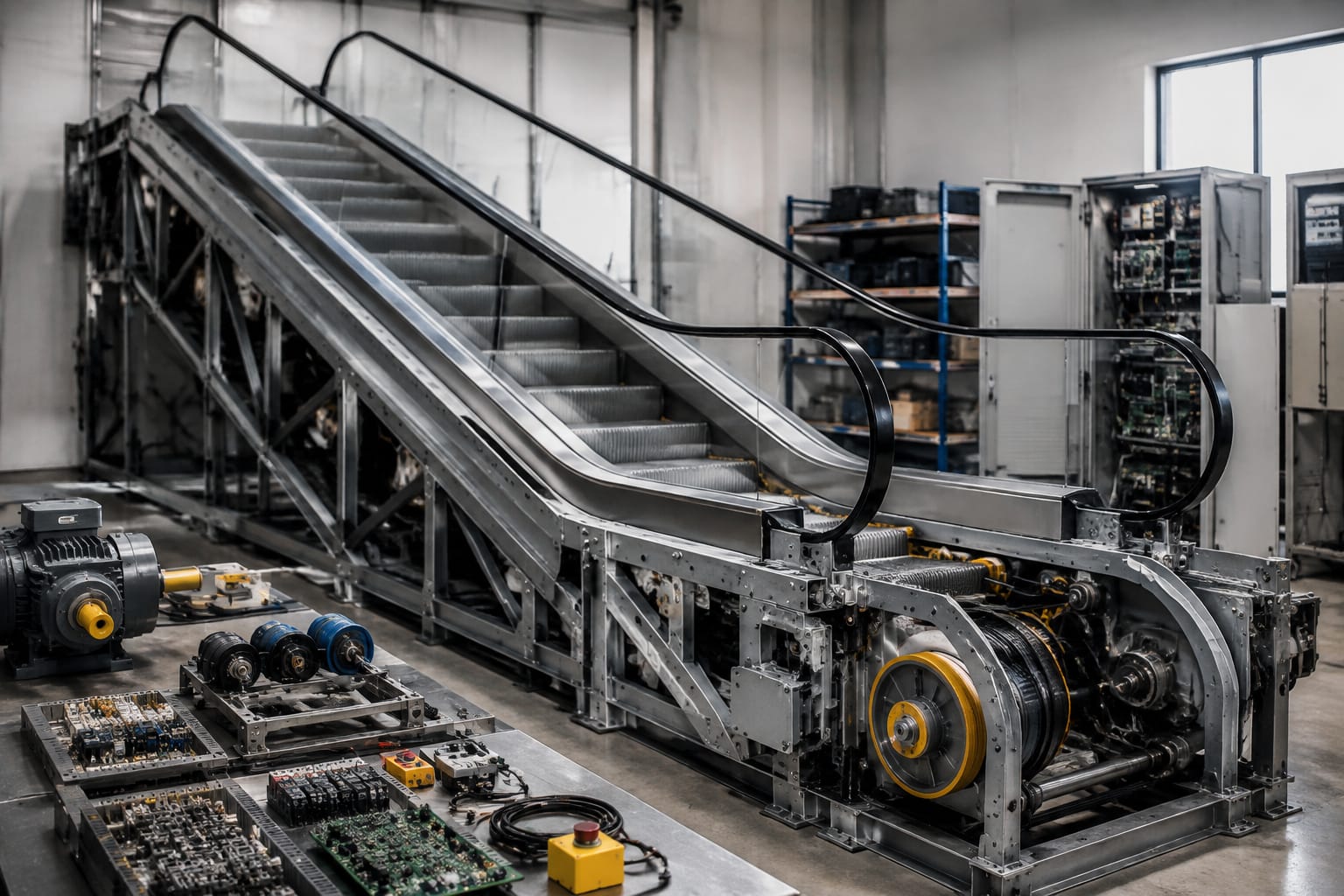

يمكن تقسيم معدات السلم المتحرك إلى ستة أنظمة مترابطة. يساعد هذا التقسيم على تنظيم الفحص، وتحديد قطع الغيار الحرجة، وتجنب استبدال قطعة سليمة لمعالجة عرض ظاهر فقط.

يختلف ترتيب الأجزاء ومواصفاتها بين الشركات المصنعة والموديلات وسنة الإنتاج. لذلك لا ينبغي اعتماد الاسم التجاري للقطعة وحده كمرجع للشراء أو التركيب.

الدرجات والسلاسل والمسارات وأمشاط المشط

الدرجات هي السطح الذي يقف عليه الراكب، لكنها تعمل ضمن منظومة دقيقة تضم سلاسل الدرج والعجلات والمسارات. تدور عجلات الدرج الأمامية والخلفية داخل مسارات مخصصة، بينما تسحب السلسلة الدرجات في حلقة مستمرة بين البسطتين العلوية والسفلية.

ما الذي يجب فحصه في مجموعة الدرج؟

تركز أعمال الصيانة الدورية عادة على الآتي:

• سلامة جسم الدرجة وأخاديد السطح وعدم وجود تشققات أو انبعاجات.
• حالة عجلات الدرج والمحاور، بما في ذلك التآكل والضوضاء والدوران غير المنتظم.
• توازي الدرجات وثبات تباعدها، خصوصاً قرب المشطين.
• شد سلاسل الدرج ومحاذاتها وحالة مسننات القيادة.
• نظافة المسارات وخلوها من تراكمات قد تؤثر في حركة العجلات.
• مطابقة أسنان الدرجة مع أمشاط المشط من دون احتكاك غير طبيعي.

أمشاط المشط عند مدخلي السلم ومخرجه جزء وقائي بالغ الأهمية. وهي مصممة للسماح بمرور أخاديد الدرجة مع تقليل خطر انحشار الأجسام. قد يشير تلف الأسنان أو تغير الفجوة أو تكرار عمل مفتاح المشط إلى مشكلة محاذاة، أو درجة متضررة، أو جسم غريب في منطقة الدخول، وليس بالضرورة إلى عيب في المشط نفسه.

من الأخطاء الشائعة تبديل درجة منفردة من دون التحقق من مواصفات العجلات، اتجاه التركيب، الملحقات، وملاءمتها لسلسلة الدرج والمسار. كما أن تعديل الشد اعتماداً على الشعور أو الصوت فقط قد يسرّع تآكل السلسلة أو المسننات.

أجزاء دفع الدرابزين وشده

ينبغي أن يتحرك الدرابزين في الاتجاه نفسه وبسرعة قريبة من سرعة الدرجات، مع بقائه مستوياً ومشدوداً على البكرات. ويتكون النظام عادة من حلقة الدرابزين، وبكرة أو عجلة قيادة، وبكرات توجيه، ووحدات شد، وعناصر احتكاك أو ضغط تختلف حسب التصميم.

أي فرق ملحوظ في سرعة الدرابزين أو انزلاقه يستحق الفحص. وقد ينتج عن تلوث سطح القيادة، أو ضعف الضغط، أو تآكل البكرة، أو استطالة الدرابزين، أو عدم اتزان الشداد. لا تعالج هذه الحالات بإضافة شد مفرط؛ فالشد الزائد يحمّل المحامل والدرابزين والبكرات أكثر من اللازم.

علامات تستدعي التدخل

• تباطؤ الدرابزين مقارنة بحركة الدرج.
• انحراف الدرابزين أو احتكاكه بالغطاء الجانبي.
• صوت نقر أو صرير قرب نظام الدفع.
• تآكل غير متجانس على السطح الداخلي.
• تكرار توقف السلم بسبب مراقبة سرعة أو حركة الدرابزين، إن وُجدت.

عند طلب أجزاء هذا النظام، يجب تأكيد عرض وسمك ومحيط الدرابزين، ونوع البكرة، وقطرها، وترتيب وحدات الشد، وموقع السلم المتحرك واتجاهه. هذه بيانات أكثر فائدة من وصف عام مثل “بكرة درابزين”.

الفرامل الرئيسية والفرامل الإضافية

الفرملة الرئيسية تكون مرتبطة عادة بوحدة القيادة، وتُستخدم لإيقاف السلم المتحرك عند أمر التوقف أو انقطاع الطاقة وفق تصميم النظام. أما الفرملة الإضافية، وتسمى أحياناً فرملة مساعدة، فتتدخل في حالات محددة مرتبطة بالسرعة أو اتجاه الحركة أو مراقبة السلسلة أو شروط الحماية الأخرى بحسب تكوين المعدة.

كلا النظامين ليسا قطعتي غيار عاديتين. الفرامل منظومة تضم أجزاء احتكاك وذراع تشغيل ونوابض وملفاً كهرومغناطيسياً ومفاتيح مراقبة أو وحدة تحكم مرتبطة بها. لذلك يجب أن يتم فحص الضبط ومسافة التوقف وتشغيل دوائر الحماية بواسطة فنيين مؤهلين وبحسب وثائق الشركة المصنعة والمتطلبات المطبقة في الموقع.

قد تتطلب بعض أعمال التحديث أو الإصلاح استبدال لوحة مرتبطة بفرملة معينة. عند توفر تطابق موثق مع الموديل، يمكن مراجعة [لوحة فرامل السلم المتحرك 508 من Otis](/products/escalator-508-brake-board-otis-elevator-parts-lift-accessories/) ضمن عملية التحقق من رقم القطعة وإصدار اللوحة والتوصيلات، وليس كبديل عام لجميع أنظمة الفرامل.

ما يجب تأكيده قبل توريد أجزاء الفرملة

• رقم الجزء الأصلي ورقم الموديل أو رقم التجميع.
• جهد الملف الكهرومغناطيسي ونوع التيار والتردد عند الاقتضاء.
• أبعاد التركيب، ونمط نقاط التثبيت، وترتيب الوصلات.
• وظيفة الفرملة ضمن النظام: رئيسية أم إضافية أم جزء مراقبة.
• توافق اللوحة أو الملف مع المتحكم وإشارات الحالة.
• تعليمات الضبط والاختبار بعد التركيب.

تتضمن قائمة أجزاء الفرملة الإضافية في بعض التكوينات ملفاً كهرومغناطيسياً. يمكن استخدام [ملف كهرومغناطيسي للفرملة الإضافية](/products/escalator-additional-brake-electromagnetic-coil-lift-accessories-elevator-spare-parts/) كنقطة بدء للتعرف إلى نوع الجزء، لكن الجهد والمقاس والتوافق الوظيفي يجب تأكيدها قبل الطلب.

المحركات ووحدات القيادة والمتحكمات

تحول وحدة القيادة الطاقة الكهربائية إلى حركة ميكانيكية. وقد تضم محركاً وعلبة تروس أو ترتيب قيادة آخر، وقارنة أو سلسلة أو سير نقل حركة، ومتحكم السرعة، ولوحة تحكم السلم المتحرك. في الأنظمة الأحدث قد يستخدم عاكس تردد للتحكم في سرعة المحرك وحالته، بينما تختلف البنية في المعدات الأقدم.

لا يعني ارتفاع حرارة المحرك دائماً أن المحرك هو مصدر العطل. قبل استبداله، يجب فحص الحمل الميكانيكي، وحالة التشحيم حيث ينطبق، ومحاذاة النقل، وحالة الفرملة، وجودة التغذية الكهربائية، والتهوية، وسجل الأعطال. كما أن تغيير إعدادات المتحكم من دون فهم تسلسل الحماية قد يؤدي إلى إخفاء إنذار مهم بدلاً من معالجة سببه.

اختيار بديل للمحرك أو جزء القيادة

لا تعتمد على القدرة الاسمية وحدها. طابق البيانات التالية:

• القدرة والجهد وعدد الأطوار والتردد والسرعة الاسمية.
• طريقة التركيب وموضع العمود وأبعاده واتجاه الدوران.
• نوع علبة التروس أو نسبة التخفيض عند ارتباط المحرك بها.
• نظام التحكم، بما في ذلك العاكس وإعدادات الحماية.
• بيئة التشغيل والحمل التشغيلي الفعلي.
• رقم التجميع المعتمد في وثائق السلم المتحرك.

في أعمال التحديث، قد تكون المشكلة في التوافق بين المتحكم والملحقات القائمة أكثر من المشكلة في توفر قطعة منفردة. يجب مراجعة مخطط التوصيلات، وإشارات المدخلات والمخرجات، وتسلسل التوقف، ووظائف المراقبة قبل اعتماد البديل.

مفاتيح الأمان والحساسات

تتحقق حساسات ومفاتيح الأمان من بقاء المكوّنات في وضع تشغيل آمن. وعند رصد حالة غير طبيعية، ترسل إشارة إلى دائرة التحكم لإيقاف السلم المتحرك أو منعه من البدء، وفق تصميم النظام.

تشمل الأمثلة الشائعة مفاتيح المشط، ومفاتيح لوحة التنورة، ومراقبة شد أو انقطاع سلاسل الدرج، ومفاتيح الفرامل، ومراقبة سرعة الدرابزين، ومفاتيح غطاء غرفة الآلات أو الألواح، ومفاتيح التوقف الطارئ. تختلف أسماء هذه الأجهزة ووظائفها الدقيقة من موديل لآخر.

يجب التعامل مع توقفات الأمان باعتبارها معلومات تشخيصية. لا يجوز تجاوز مفتاح أو قصر دائرة حماية لإعادة السلم إلى الخدمة. النهج الصحيح هو قراءة سجل الأعطال إن كان متاحاً، وفحص الحالة الميكانيكية المرتبطة، والتحقق من الأسلاك والموصلات وضبط المفتاح، ثم اختبار الوظيفة بعد الإصلاح وفق الإجراءات المعتمدة.

نقاط التآكل والفحص الشائعة

تعمل السلالم المتحركة في بيئات استخدام كثيف، وقد تتأثر الأجزاء بالغبار والرطوبة وتكرار التشغيل وحمل الركاب. في الإمارات، تصبح نظافة مناطق التشغيل والتهوية ومراقبة أي تراكمات في مناطق الدخول أو داخل الجمالون عوامل عملية مهمة، خصوصاً في المواقع التجارية عالية الحركة.

يمكن تنظيم الفحص حول مؤشرات مبكرة بدلاً من انتظار التوقف:

يفضل أن تربط خطة الصيانة بين الفحوصات البصرية والوظيفية والقياسات المحددة في دليل المصنع. لا توجد فترة استبدال موحدة تصلح لجميع الأجزاء؛ فالاستخدام، والبيئة، وتاريخ الصيانة، ونتائج الفحص هي التي تحدد القرار.

توريد قطع غيار السلالم المتحركة

يقلل التوريد الدقيق من خطر وصول قطع لا يمكن تركيبها أو لا تحقق وظيفة الأمان المطلوبة. بالنسبة للمستوردين والموزعين ومقاولي الصيانة، من الأفضل توثيق البيانات قبل إرسال طلب عرض أو أمر شراء.

قائمة التحقق قبل الطلب

1. صوّر لوحة بيانات السلم المتحرك والجزء القائم من زوايا واضحة.
2. دوّن الشركة المصنعة والموديل والرقم التسلسلي وموقع الجزء داخل النظام.
3. سجّل رقم القطعة الأصلي وأي رقم مراجعة أو إصدار على اللوحة.
4. حدد طبيعة العطل والرموز المسجلة، إن وجدت، بدلاً من وصف عام مثل “لا يعمل”.
5. أرفق الأبعاد وبيانات الجهد والتوصيلات للقطع الكهربائية.
6. تحقق مما إذا كانت القطعة تتطلب برمجة أو ضبطاً أو اختبار أمان بعد التركيب.
7. اطلب تأكيد التوافق مع التكوين الفعلي، خصوصاً في المعدات التي سبق تحديثها.

تستطيع فرق الشراء أيضاً الفصل بين المخزون التشغيلي وطلبات الإصلاح الخاصة. الأجزاء التي يكثر فحصها أو يسبب غيابها توقفاً طويلاً قد تستحق دراسة الاحتفاظ بمخزون منها، لكن ذلك يعتمد على أسطول المعدات والموديلات المستخدمة وسجل الأعطال، لا على قائمة عامة.

عند الحاجة إلى مكونات مرتبطة بدائرة فرملة مساعدة، تعرض Kelevator قطع غيار مصاعد وسلالم متحركة متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM. يمكن مراجعة [وحدة تحكم الفرملة المساعدة للسلم المتحرك](/products/escalator-auxiliary-brake-controller-lift-parts-elevator-accessories/) مع تقديم رقم القطعة وبيانات النظام للتحقق من الملاءمة.

أسئلة شائعة

هل يمكن استخدام قطعة من موديل قريب؟

قد تكون ممكنة فقط عند تأكيد التوافق الميكانيكي والكهربائي والوظيفي. تشابه الشكل أو الاسم لا يثبت أن القطعة تؤدي الوظيفة نفسها أو تتصل بالمتحكم بالطريقة ذاتها.

ما الفرق بين استبدال جزء وصيانة النظام؟

يستبدل الجزء عند ثبوت تلفه أو عدم صلاحيته، بينما تبحث الصيانة في سبب التلف والعناصر المتصلة به. مثال ذلك: قد يتطلب تلف عجلة درجة فحص المسار والدرجة نفسها، لا تبديل العجلة فقط.

متى تصبح مشكلة الفرملة أولوية عاجلة؟

أي ملاحظة تخص التوقف غير الطبيعي، أو عدم تحرير الفرملة، أو إنذارات دائرة الفرامل، أو تغير سلوك الإيقاف تستدعي إخراج المعدة من الخدمة واتباع إجراءات الفحص المعتمدة. لا ينبغي تشغيل السلم المتحرك أو ضبط الفرامل على أساس التخمين.

الخطوة التالية

ابدأ بحصر نظام السلم المتحرك المتأثر ورقم الجزء والبيانات الكهربائية أو الميكانيكية المرتبطة به. هذه المعلومات تجعل قرار الفحص أو الاستبدال وتقييم توافق قطعة الغيار أكثر دقة وأقل عرضة للتأخير.
