دليل قطع مصاعد الشحن: الأبواب والأقفال وأنظمة التحكم

تختلف قطع مصاعد الشحن عن قطع مصاعد الركاب العادية لأن بيئة التشغيل تفرض عليها صدمات متكررة، وأحمالاً أكبر، ودورات فتح وإغلاق مرتبطة بعمليات التحميل. لذلك لا يكفي طلب قطعة بالاسم العام؛ فالاختيار الصحيح يبدأ بتحديد نوع الباب والقفل ونظام الحركة ووظيفة القطعة ومطابقتها مع التجميعة الموجودة في الموقع.

عند استبدال جزء في مصعد شحن، تكون الأولوية عادةً للسلامة والتوافق التشغيلي قبل السعر: يجب أن يغلق الباب بصورة صحيحة، وأن تتأكد دائرة الأمان من إغلاقه وقفله، وأن تتحمل المكونات الميكانيكية ظروف الاستخدام الفعلية. يعرض هذا الدليل أهم الأجزاء ونقاط الفحص التي تساعد فرق الصيانة والمشترين الفنيين على التوريد بدقة.

كيف تغيّر طبيعة تشغيل مصعد الشحن اختيار القطع

مصعد الشحن مصمم لنقل بضائع وعربات تحميل ومنصات ومواد تشغيلية، وقد يتعرض باب الطابق أو عتب المدخل لاصطدامات مباشرة أثناء المناولة. وفي المستودعات والمباني التجارية والمنشآت الصناعية في الإمارات، قد تتسبب حركة المعدات، والغبار، وتفاوت كثافة التشغيل بين الورديات في تسارع تآكل بعض الأجزاء.

لا تعني تسمية "شحن" أن جميع المكونات تصلح لجميع المصاعد ذات الحمولة الكبيرة. فهناك فروق مهمة في:

• نوع الأبواب: مفصلية، منزلقة أفقياً، أو أبواب متعددة الضلف.
• طريقة تشغيل الباب: يدوية أو نصف آلية أو مرتبطة بمشغل باب الكابينة.
• أبعاد فتحة الباب واتجاه الفتح وعدد الضلف.
• تصميم القفل، واللسان أو الخطاف، وموضع نقاط التلامس الكهربائية.
• الجهد الكهربائي، وترتيب أطراف التوصيل، ومنطق دائرة الأمان.
• بيئة العمل: رطوبة، غبار، استخدام داخلي أو خارجي جزئياً، أو عمليات تحميل كثيفة.

القاعدة العملية هي عدم ترقية قطعة أو استبدالها ببديل "مشابه شكلاً" ما لم تتأكد من نقاط التثبيت، والحركة الميكانيكية، ووظيفة السلامة، والتوافق الكهربائي. وقد يحتاج التحديث في المصاعد الأقدم إلى مراجعة التجميعة كاملة، لا إلى تغيير قطعة منفردة فقط.

ألواح أبواب الشحن والمسارات

ألواح الأبواب، سواء كانت أبواب طوابق أو أبواب الكابينة، هي أول مكونات مصعد الشحن تعرضاً للانبعاج والخدش والاحتكاك. لا يقتصر أثر الضرر على المظهر؛ فقد يغيّر انبعاج اللوح أو اختلاله مسار الحركة، ويمنع وصول الباب إلى وضع الإغلاق الذي يسمح للقفل بالعمل كما ينبغي.

ما الذي يجب فحصه في لوح الباب؟

قبل طلب لوح بديل أو تنفيذ إصلاح موضعي، افحص العناصر التالية:

• عرض وارتفاع اللوح والسماكة الفعلية، لا أبعاد الفتحة وحدها.
• عدد الضلف وترتيبها ومكان اللوح التلسكوبي إن وجد.
• اتجاه فتح الباب وموقع اللوح عند الفتح.
• نقاط تعليق اللوح، والثقوب أو الحوامل الملحومة.
• مواضع مقابض السحب أو النوافذ أو الواقيات.
• حالة الحافة السفلية والمنطقة القريبة من القفل.
• أثر التواء اللوح على الخلوص بين الضلف أو الإطار.

قد يكون إصلاح اللوح مناسباً إذا كان الضرر سطحياً ولا يغيّر استقامته أو مواضع تثبيته. أما إذا كان اللوح يحتك بالعتبة أو يحمّل البكرات جانبياً أو يمنع تعشيق القفل، فاستبداله أو إعادة ضبطه ضمن عمل فني متكامل يكون أكثر موثوقية.

المسارات والعتبات ليست قطعاً ثانوية

المسار العلوي والعتبة أو الدليل السفلي يحددان حركة الباب. تراكم الأتربة وبقايا التغليف أو الأجسام الصغيرة في المجرى قد يؤدي إلى ثقل الحركة، ثم إلى تلف البكرات أو خروج الضلفة عن مسارها. كما أن العتبات تتعرض للاحتكاك بسبب عجلات العربات والمنصات.

عند فحص المسار، راقب التآكل غير المتساوي، والانبعاج، وارتخاء التثبيت، ووجود حواف حادة أو عوائق. لا تعالج صعوبة حركة الباب بتعديل القفل فقط؛ فالقفل قد يكون نتيجة للمشكلة وليس سببها.

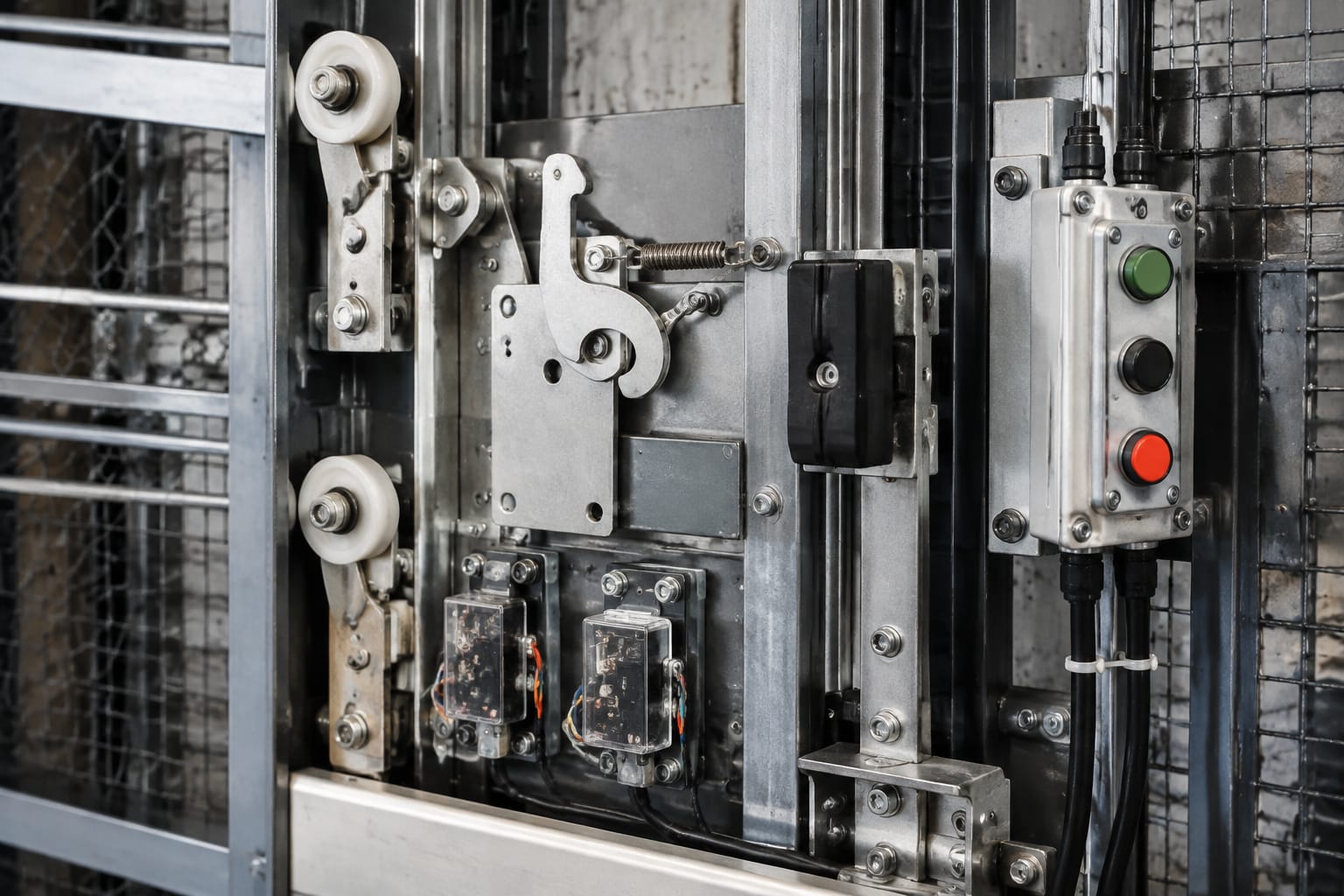

أقفال الأبواب والخطافات وملامسات الأمان

قفل باب الطابق عنصر أساسي في منظومة السلامة. وظيفته الميكانيكية منع فتح الباب عندما لا تكون الكابينة في المنطقة المسموح بها، بينما تؤكد الملامسات الكهربائية أن الباب في حالة الإغلاق والقفل المطلوبة قبل إتاحة حركة المصعد. لذلك فإن تآكل القفل أو سوء ضبطه قد يظهر على شكل توقفات متقطعة أو عدم استجابة للمصعد، وليس بالضرورة كعطل ظاهر دائماً.

الفرق بين القفل والخطاف وملامس التلامس

تُستخدم هذه المصطلحات أحياناً بالتبادل، لكن لكل جزء دور مختلف:

الاستبدال الجزئي مناسب أحياناً، مثل تغيير ملامس متضرر مع بقاء جسم القفل والخطاف ضمن حدود التشغيل. لكن إذا ظهرت آثار تآكل على سطوح التعشيق أو كان الباب غير محاذٍ، فتغيير الملامس وحده لن يعالج السبب. يجب فحص محاذاة الباب وحالة الخطاف والتأكد من أن القفل يصل إلى وضعه الكامل.

عند الحاجة إلى جزء خاص بدائرة قفل الباب، يمكن مراجعة مفتاح ملامس قفل باب مصعد الشحن مع مطابقة الصور والأبعاد ووظيفة التلامس مع القطعة الأصلية. وللتجميعات التي تعتمد خطاف قفل لباب الطابق، يفيد الرجوع إلى إكسسوار خطاف قفل باب الطابق بوصفه نقطة مقارنة، لا بديلاً مفترضاً من دون تحقق فني.

مخاطر تجاوز أو تعطيل ملامسات القفل

من الأخطاء عالية الخطورة تجاوز ملامس القفل مؤقتاً لإبقاء المصعد عاملاً أو اختبار العطل من دون ضوابط مناسبة. قد يخفي ذلك مشكلة محاذاة أو قفل غير مكتمل، ويُلغي طبقة أمان مهمة. يجب أن يتم التشخيص والإصلاح بواسطة فني مؤهل، مع إعادة اختبار وظيفة الباب والقفل ودائرة الأمان وفق إجراءات الموقع ومتطلبات النظام المعمول به.

البكرات والأدلة ومكونات الإغلاق

البكرات، والأدلة، والنوابض، ووحدات الإغلاق مسؤولة عن حركة باب الشحن بسلاسة وثبات. هذه الأجزاء قد تبدو بسيطة، لكنها تعمل معاً؛ فبكرة متآكلة قد تدفع اللوح خارج المحاذاة، ثم تمنع الخطاف من التعشيق وتزيد الضغط على القفل.

البكرات والعجلات

تحمل بكرات التعليق وزن ضلفة الباب وتتحرك داخل المسار العلوي. عند الاختيار، تحقق من قطر البكرة وعرضها، ونوع المحمل، وقطر المحور، وشكل الحامل، والمسافة بين نقاط التثبيت. لا تفترض أن البكرة المطابقة في القطر الخارجي ستصلح للتجميعة إذا اختلف عرضها أو موضع المحور.

تشمل مؤشرات الاستبدال:

• صوت احتكاك أو طرق عند فتح الباب وإغلاقه.
• حركة متقطعة أو ميل ظاهر في ضلفة الباب.
• تآكل غير طبيعي في حافة المسار.
• خلوص زائد بين اللوح والدليل.
• محمل متصلب أو بكرة لا تدور بحرية عند الفحص.

الأدلة السفلية ومحددات الحركة

تحافظ الأدلة السفلية على استقرار اللوح وتقلل تأرجحه. وفي أبواب مناطق التحميل، يمكن أن تتلف بسبب عربات البضائع أو تراكم المخلفات في مجرى العتبة. ينبغي فحص الدليل مع اللوح والمسار، لأن تركيب دليل جديد مع عتبة ملتوية أو لوح غير مستوٍ لن يعيد الحركة السليمة.

أما محددات الفتح والإغلاق فتمنع الباب من تجاوز مدى حركته. تحقق من ثباتها ومواضعها ومن عدم وجود تشقق أو تآكل في القطع المطاطية أو الميكانيكية، بحسب التصميم.

النوابض ووحدات الإغلاق الذاتي

في الأبواب المفصلية أو بعض ترتيبات الأبواب اليدوية، تساعد النوابض أو وحدات الإغلاق الذاتي على إعادة الباب إلى وضع الإغلاق. لا يُقاس البديل بطوله فقط؛ فقوة النابض، ونقاط التثبيت، واتجاه التركيب، ومدى الحركة عوامل مؤثرة. استخدام نابض أقوى عشوائياً قد يصعّب تشغيل الباب أو يضغط على نقاط التثبيت، بينما قد لا يحقق النابض الأضعف إغلاقاً كافياً لتعشيق القفل.

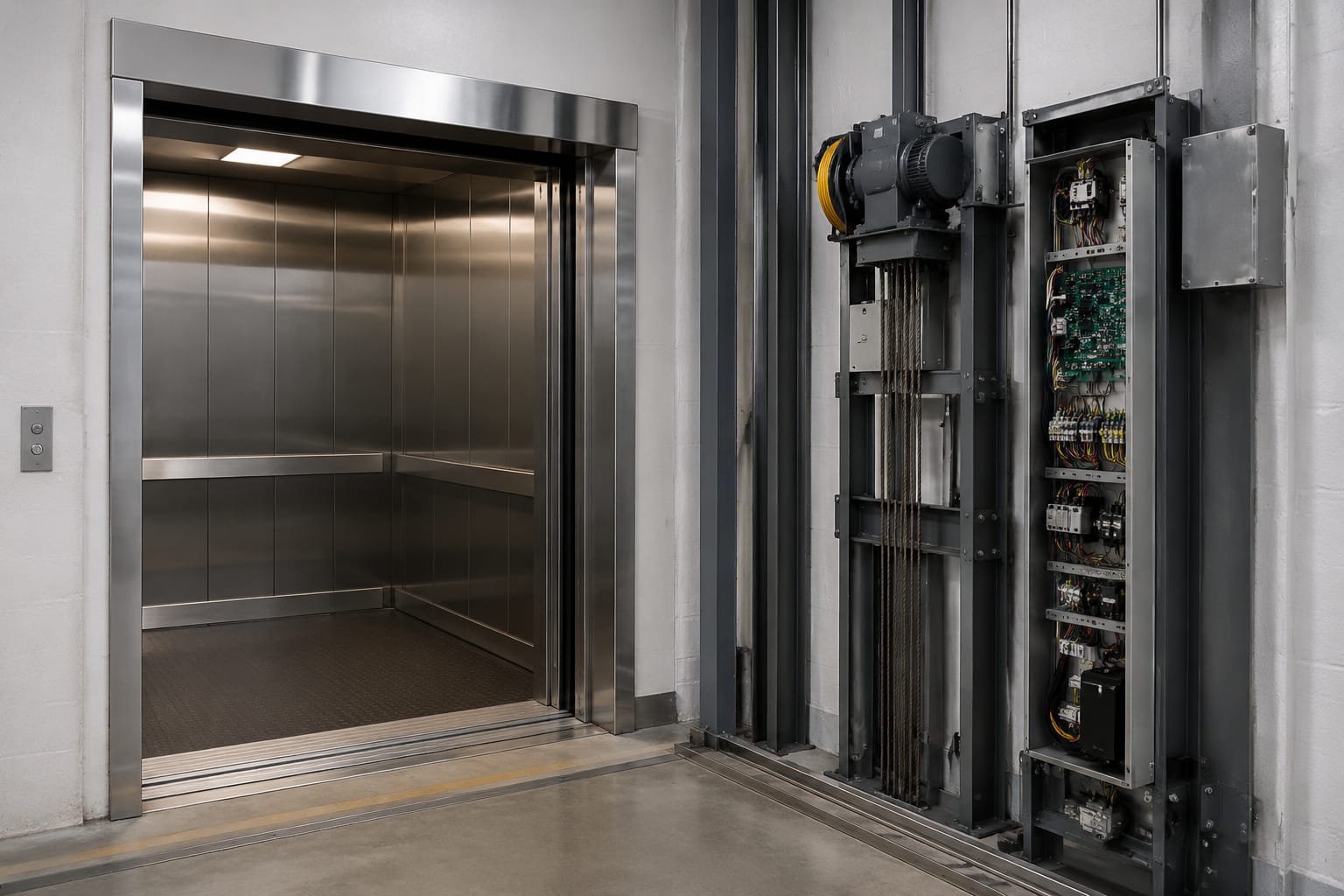

وحدات التحكم والأزرار ومفاتيح نهاية المشوار

لا تعمل منظومة الأبواب بمعزل عن التحكم. فالتحكم يستقبل حالات أقفال الأبواب، ويعالج أوامر الاستدعاء، ويراقب بعض حدود الحركة أو وضع الباب حسب تصميم المصعد. عند ظهور عطل، يجب التمييز بين مشكلة ميكانيكية في الباب ومشكلة كهربائية في الإشارة أو لوحة التحكم.

أزرار الاستدعاء والتشغيل

أزرار الطوابق وأزرار الكابينة تتعرض للاستخدام المتكرر، وقد تتأثر أيضاً بالغبار أو التلف الميكانيكي. عند طلب زر أو وحدة زر، اجمع هذه البيانات:

• قطر فتحة التركيب وأبعاد الواجهة.
• عدد نقاط التلامس ونوعها.
• جهد أو تيار التشغيل المناسبان للنظام.
• نوع الإضاءة أو الجهد الخاص بها إن كانت مزودة بإضاءة.
• شكل الرمز أو النص المطلوب.
• نوع التوصيل وترتيب الأطراف.

لا يستنتج توافق زر جديد من لونه أو قطره الظاهر فقط. فترتيب نقاط التلامس وطريقة تركيب البلوك الخلفي قد تختلف بين الشركات والطرازات.

مفاتيح نهاية المشوار

تستخدم مفاتيح نهاية المشوار لتأكيد موضع أو حد حركة في أجزاء مختلفة من نظام المصعد، وفق التصميم. قد يتسبب تآكل ذراع التشغيل أو عدم محاذاة الكامة أو ارتخاء الحامل في إشارات غير مستقرة. عند الاستبدال، تأكد من نوع المشغل: ذراع، بكرة، مكبس، أو تصميم آخر؛ ومن حالة التلامس عادة مفتوح أو عادة مغلق؛ ومن ترتيب الأسلاك والقدرة الكهربائية.

ينبغي عدم تغيير إعدادات حدود الحركة على أساس التخمين. إذا تغيّر موضع الكامة أو المفتاح، فقد تتغير نقطة التوقف أو الإشارة التي يعتمد عليها النظام. وثّق الوضع الأصلي قبل أي عمل، واتبع إجراءات الشركة المصنعة ونظام التحكم المركب.

التآكل الناتج عن عمليات التحميل

أكثر أعطال أبواب مصاعد الشحن تكراراً لا تبدأ غالباً من جزء كهربائي معيب، بل من أثر تشغيلي متراكم. فالاصطدام بحافة الباب، وجر المنصات على العتبة، وترك الأبواب مفتوحة تحت حمل، وإغلاقها بالقوة، كلها تؤثر في المحاذاة.

هذه أكثر الأنماط التي تستحق الفحص:

• انبعاج أسفل اللوح: قد يسبب احتكاكاً بالدليل أو العتبة.
• تضرر العتبة: يمنع الحركة السلسة ويزيد حمل البكرات.
• تآكل الخطاف أو اللسان: يؤدي إلى تعشيق غير ثابت.
• كسر حامل البكرة أو ارتخاؤه: يسبب هبوطاً في الضلفة وعدم تطابقها مع القفل.
• كابل مرن أو توصيلات متضررة: قد ينتج عن حركة الباب أو الانثناء المتكرر.
• تراكم أوساخ في المسار: يحول مشكلة بسيطة إلى تآكل في عدة أجزاء.

تكرار استبدال القطعة نفسها خلال فترة قصيرة يستحق التحقيق. قد يكون السبب اختيار قطعة غير مطابقة، أو عدم معالجة سبب خارجي مثل اصطدام معدات التحميل بالباب، أو عيب في المحاذاة، أو ضعف في برنامج الفحص والتنظيف.

المعلومات المطلوبة لطلب قطعة بديلة

أفضل طلب لقطع غيار مصعد الشحن هو طلب قابل للتحقق، وليس وصفاً عاماً مثل "قفل باب شحن" أو "بكرة باب". كلما كانت معلومات التعريف أدق، انخفض احتمال وصول قطعة لا يمكن تركيبها أو لا تؤدي الوظيفة المطلوبة.

قائمة بيانات عملية للمشترين والفنيين

أرسل أو وثّق قدر الإمكان ما يلي:

1. صورة واضحة للقطعة وهي مركبة، وصورة منفصلة لها من أكثر من زاوية.
2. رقم القطعة أو أي رمز محفور أو ملصق أو رقم طراز.
3. اسم الشركة المصنعة للمصعد أو الباب أو القفل، إن كان متاحاً.
4. أبعاد أساسية بالملليمتر، تشمل الثقوب والمسافات بين مراكزها.
5. صورة لنقاط التثبيت والتوصيلات أو أطراف الأسلاك.
6. نوع الباب وعدد الضلف واتجاه الفتح وموقع القطعة.
7. وصف دقيق للعطل: لا يقفل، يحتك، يتوقف بشكل متقطع، أو لا يعطي إشارة.
8. بيانات كهربائية للقطع ذات التوصيل الكهربائي، بما فيها الجهد وترتيب التلامسات.
9. عدد القطع المطلوبة، وهل الطلب لاستبدال عاجل أم مخزون صيانة.
10. أي تعديلات سابقة في الباب أو لوحة التحكم.

بالنسبة إلى أسطوانات القفل ذات الشكل المثلثي، يجب التحقق من شكل الأسطوانة، وموقعها، وأبعادها، وطريقة تثبيتها قبل الشراء. يمكن استخدام أسطوانة قفل باب الطابق المثلثية كمرجع لتحديد فئة القطعة المطلوبة عند المقارنة الفنية.

تتعامل Kelevator مع قطع غيار مصاعد متعددة العلامات التجارية لجهات الاستيراد والتوزيع والمقاولين وفرق التحديث والمشترين من الشركات. في الطلبات متعددة العلامات، يفيد تنظيم البيانات حسب كل موقع أو طراز أو تجميعة، بدلاً من جمع أسماء القطع المتشابهة في قائمة واحدة.

تخطيط الفحص والصيانة

خطة الفحص الفعالة لمصعد الشحن تعتمد على كثافة الاستخدام وطبيعة البضائع وتصميم الباب، ولا يوجد جدول زمني واحد مناسب لكل موقع. الأهم هو تحويل الأعطال المتكررة والملاحظات الميدانية إلى قائمة تحقق واضحة، ومراجعة الأجزاء التي تتعرض للحركة والاحتكاك والصدمات.

عناصر فحص دورية للأبواب والأقفال

ضمن إجراءات الصيانة المعتمدة في الموقع، يمكن أن تشمل المراجعة:

• حركة الباب من الفتح إلى الإغلاق من دون احتكاك أو تعليق.
• حالة اللوح والحواف والإطار والعتبة.
• محاذاة الضلف والخلوص بينها وبين المسار.
• تثبيت البكرات والأدلة وحالتها.
• اكتمال تعشيق القفل وحالة الخطاف أو اللسان.
• سلامة الملامسات والتوصيلات وعدم وجود تلف ظاهر.
• نظافة المسارات والعتبات من العوائق.
• أداء الإغلاق الذاتي، إن وُجد.
• عمل الأزرار والمؤشرات ضمن نظام التحكم.
• توثيق الأجزاء المستبدلة وأسباب الاستبدال.

يجب فصل المصعد وتأمينه واتخاذ إجراءات العزل المناسبة قبل أي عمل على الأبواب أو الأقفال أو التوصيلات. كما ينبغي أن يقتصر فحص دوائر الأمان وضبطها واستبدال مكوناتها على فنيين مؤهلين وفق إجراءات المنشأة ومتطلبات المصنع.

إدارة المخزون دون شراء عشوائي

من المفيد الاحتفاظ بمخزون مدروس من الأجزاء الاستهلاكية المتكررة، لكن التخزين لا يعالج ضعف التعريف. صنّف القطع حسب العلامة والطراز ونوع الباب ورقم التجميعة، وأرفق صوراً وأبعاداً مرجعية حيث أمكن. بهذه الطريقة، تصبح إعادة الطلب أسرع، وتقل احتمالات خلط قطع متشابهة ظاهرياً.

لا تخزن الملامسات والأزرار والقطع الكهربائية في ظروف قد تؤثر في أطرافها أو عوازلها، ولا تعتمد على قطعة مخزنة منذ فترة طويلة قبل مراجعة حالتها ومطابقتها للنظام الحالي، خصوصاً بعد أعمال تحديث لوحة التحكم أو استبدال الأبواب.

أسئلة شائعة

هل يمكن استبدال قفل باب الشحن بقطعة من مصعد ركاب؟

ليس بالضرورة. حتى لو تشابه الشكل الخارجي، قد تختلف نقاط التثبيت، وعمق التعشيق، واتجاه الحركة، ووظيفة الملامس، وسعة الاستخدام. يجب مطابقة بيانات القفل والباب والنظام القائم قبل الاستبدال.

هل يسبب تلف البكرة عطل قفل الباب؟

يمكن ذلك بصورة غير مباشرة. هبوط الباب أو ميله بسبب بكرة أو حامل متآكل قد يمنع الخطاف من الوصول إلى موضع التعشيق الصحيح، فيظهر العطل كأنه عطل قفل أو ملامس.

ما أهم صورة يجب إرسالها عند طلب قطعة؟

الصورة الأهم هي التي تظهر القطعة مركبة في موضعها مع الحوامل والأجزاء المتصلة بها. أضف إليها صوراً للقطعة المفكوكة، والرموز الموجودة عليها، وقياسات واضحة. صورة المنتج وحدها غالباً لا تكفي للتحقق من التوافق.

هل يكفي تغيير ملامس القفل عندما يتوقف المصعد عند باب معين؟

لا. افحص أولاً أن الباب يغلق وأن القفل يتعشق بصورة كاملة وأن المحاذاة سليمة. قد يكون الملامس معيباً، لكن الإشارة غير المكتملة قد تنتج أيضاً عن عيب ميكانيكي في الباب أو القفل.

اختيار قطع مصاعد الشحن يبدأ بفهم موضع القطعة ضمن منظومة الباب أو التحكم، ثم جمع بيانات تعريف قابلة للقياس والمقارنة. قبل إصدار طلب الشراء، راجع الصور والأبعاد والتوصيلات ووظيفة السلامة مع الفني المسؤول، واطلب مطابقة فنية للبديل عند وجود أي اختلاف في الطراز أو التجميعة.
