دليل اختيار واستبدال أزرار مصاعد KONE بدقة

اختيار أزرار مصاعد KONE المناسبة لا يعتمد على شكل الزر أو اسم العلامة فقط. لكي يعمل البديل بصورة صحيحة، يجب مطابقة موقعه في المصعد، وأبعاد فتحة التثبيت، ونوع الإضاءة وجهدها، وطريقة التوصيل، ورقم القطعة أو لوحة الدائرة المرتبطة به. قد يبدو زران متشابهين من الأمام، لكن اختلافاً بسيطاً في السنون أو الإشارة أو عمق التركيب قد يمنع التشغيل أو يسبب عطلاً متقطعاً.

لأعمال الصيانة والتحديث في الإمارات، تبدأ المطابقة السليمة بتوثيق القطعة الموجودة قبل فكها: صور واضحة للواجهة والخلف، قياسات دقيقة، وأرقام مطبوعة على الزر أو اللوحة. بهذه المعلومات يمكن تضييق الخيارات قبل شراء بديل أو طلب كمية لمشروع متعدد المصاعد.

أزرار الكابينة مقابل أزرار الطوابق في مصاعد KONE

أول قرار هو تحديد موضع الزر ووظيفته. أزرار الكابينة وأزرار النداء في الطابق قد تكون متقاربة في الشكل، إلا أنها ليست قابلة للاستبدال تلقائياً. تختلف وظيفتها وإشاراتها وأحياناً تصميم اللوحات المتصلة بها.

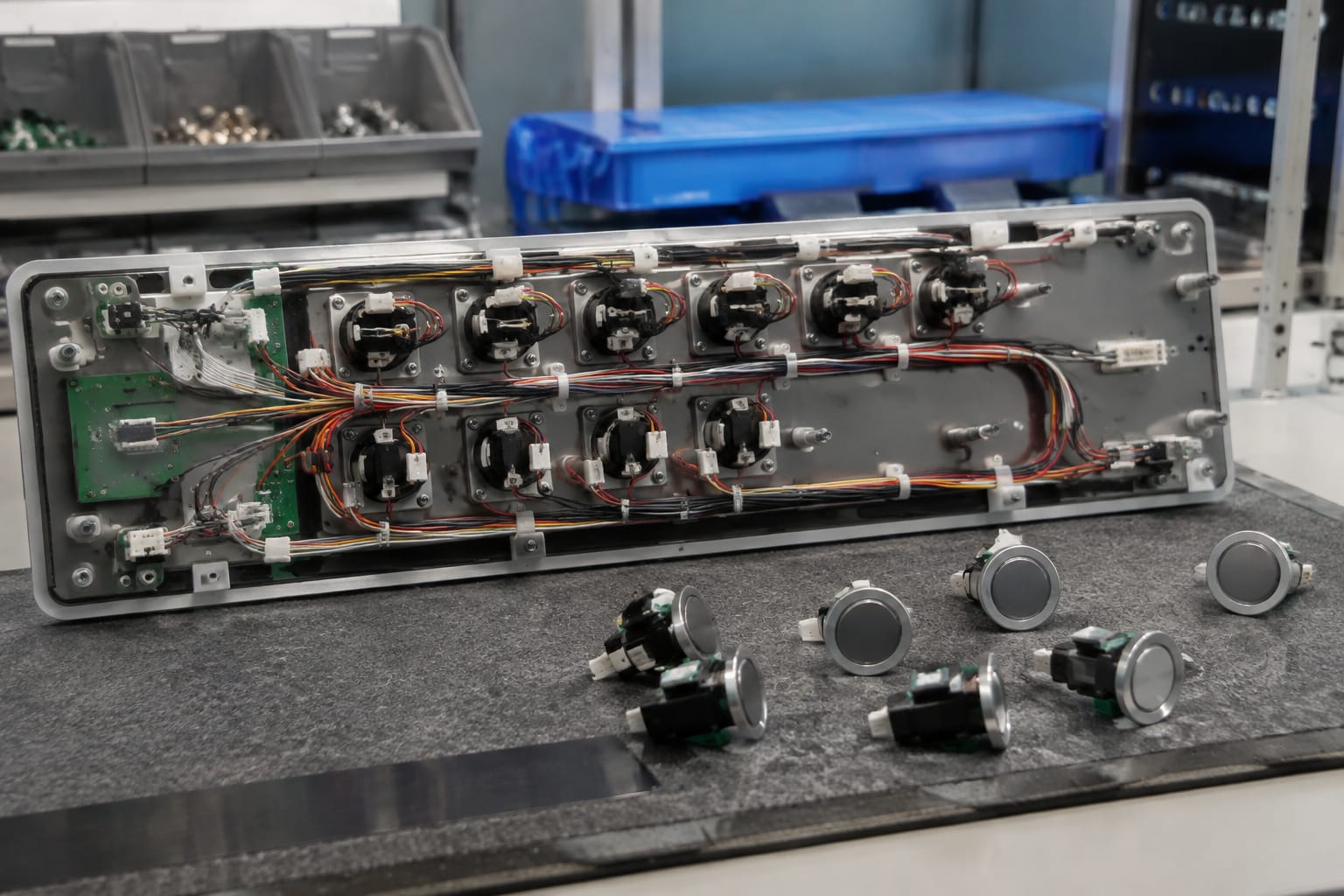

في الكابينة، قد يكون الزر جزءاً مستقلاً يثبت في واجهة معدنية، أو مدمجاً ضمن مجموعة أزرار أو لوحة تحكم. أما في الطابق فقد تكون وحدة النداء لوحة كاملة تضم زرّاً وشاشة وأسهم اتجاه ولوحة دائرة. لذلك، عندما يكون الضرر في زر واحد، يجب تحديد ما إذا كان الاستبدال العملي يقتصر على الزر أم يتطلب لوحة النداء أو لوحة الدوائر كاملة.

تساعدك صور [لوحات أزرار الكابينة لمصاعد KONE](/products/cob-car-button-board-kone-elevator-parts/) في تمييز مكونات لوحة التشغيل داخل المصعد عن وحدات النداء الخارجية. لا تعني المشابهة البصرية أن أي قطعة في الفئة نفسها متوافقة مع مصعدك.

حدّد اللوحة وطراز المصعد قبل اختيار القطعة

لا تبدأ بالبحث عن “زر KONE” فقط. ابدأ بتحديد المنظومة التي ينتمي إليها الزر. في المباني التي خضعت للتحديث على مراحل، قد تكون واجهة الكابينة حديثة بينما تظل بعض لوحات النداء أو التوصيلات من جيل سابق. كذلك، يمكن أن تختلف أجزاء المصعد الواحد بين الكابينة والطوابق.

ابحث عن هذه المعلومات في الموقع:

• موقع القطعة: داخل الكابينة، عند باب طابق محدد، في المدخل الرئيسي، أو ضمن لوحة خدمة.
• وظيفة الزر: رقم طابق، سهم صعود، سهم نزول، فتح باب، غلق باب، إنذار، أو مفتاح تشغيل.
• رقم المصعد أو تعريف الوحدة في المبنى، لتفادي خلط قطع مصعدين مختلفين.
• أي رمز أو رقم مطبوع خلف الزر أو على لوحة الدائرة أو ملصق التجميعة.
• نوع الواجهة: دائري، مربع، مستطيل، لمس، أو زر ميكانيكي مضاء.
• وجود شاشة أو مؤشر اتجاه ضمن التجميعة نفسها.
• تاريخ آخر تحديث للكابينة أو نظام التحكم، إن كان معروفاً.

رقم اللوحة هو غالباً أكثر فائدة من المظهر الخارجي. قد تجد الرقم على ظهر لوحة النداء، بالقرب من الموصل، أو على ملصق داخل واجهة الكابينة. صوّر الرقم كاملاً، بما في ذلك أي لاحقة أو إصدار. لا تعتمد على جزء من الرقم فقط؛ فقد تشير الأحرف الأخيرة إلى مراجعة مختلفة أو لون إضاءة أو ترتيب موصلات آخر.

إذا كانت القطعة مرتبطة بشاشة عرض أو سهم اتجاه، فوثّق ذلك من البداية. يمكن مقارنة التكوينات ذات الصلة عبر [لوحات العرض والنداء لمصاعد KONE](/products/call-display-board-kone-elevator-parts-lift-accessories/) بدلاً من افتراض أن الزر المنفرد هو مصدر المشكلة.

لا تخلط بين رقم الطابق ورمز القطعة

الرقم الظاهر على واجهة الزر، مثل “3” أو “G”، يصف وجهة المصعد وليس رقم المنتج. يمكن لزرين يحملان الرقم نفسه أن يختلفا في القطر، ولون الإضاءة، ونمط الحروف، والموصلات، وبرمجة اللوحة. استخدم الرمز الأمامي فقط لتحديد الوظيفة، ثم اعتمد على القياس والتركيب وأرقام الخلف لتأكيد المطابقة.

طابق أبعاد الزر وطريقة التثبيت

لا يكفي قياس قطر الوجه الأمامي؛ الأهم هو قياس فتحة اللوحة وجسم الزر خلفها. الزر الذي يغطي الفتحة من الأمام قد لا يدخل في مكانه، أو قد يهتز بعد التركيب، أو يضغط على مكونات داخل اللوحة.

قبل فك الزر، افصل التغذية واتبع إجراءات السلامة المعتمدة لدى شركة الصيانة. بعد ذلك، سجّل القياسات التالية بالملليمتر:

1. قطر أو عرض وارتفاع فتحة اللوحة، وليس غطاء الزر فقط.
2. قطر أو أبعاد الجسم الخلفي الذي يمر عبر الفتحة.
3. سماكة واجهة الكابينة أو لوحة النداء.
4. عمق الزر من الخلف والمساحة المتاحة خلف اللوحة.
5. موضع شق منع الدوران أو اللسان أو البراغي، إن وجد.
6. المسافة بين الزر والعناصر المجاورة، خصوصاً الشاشات والأزرار المتراصة.

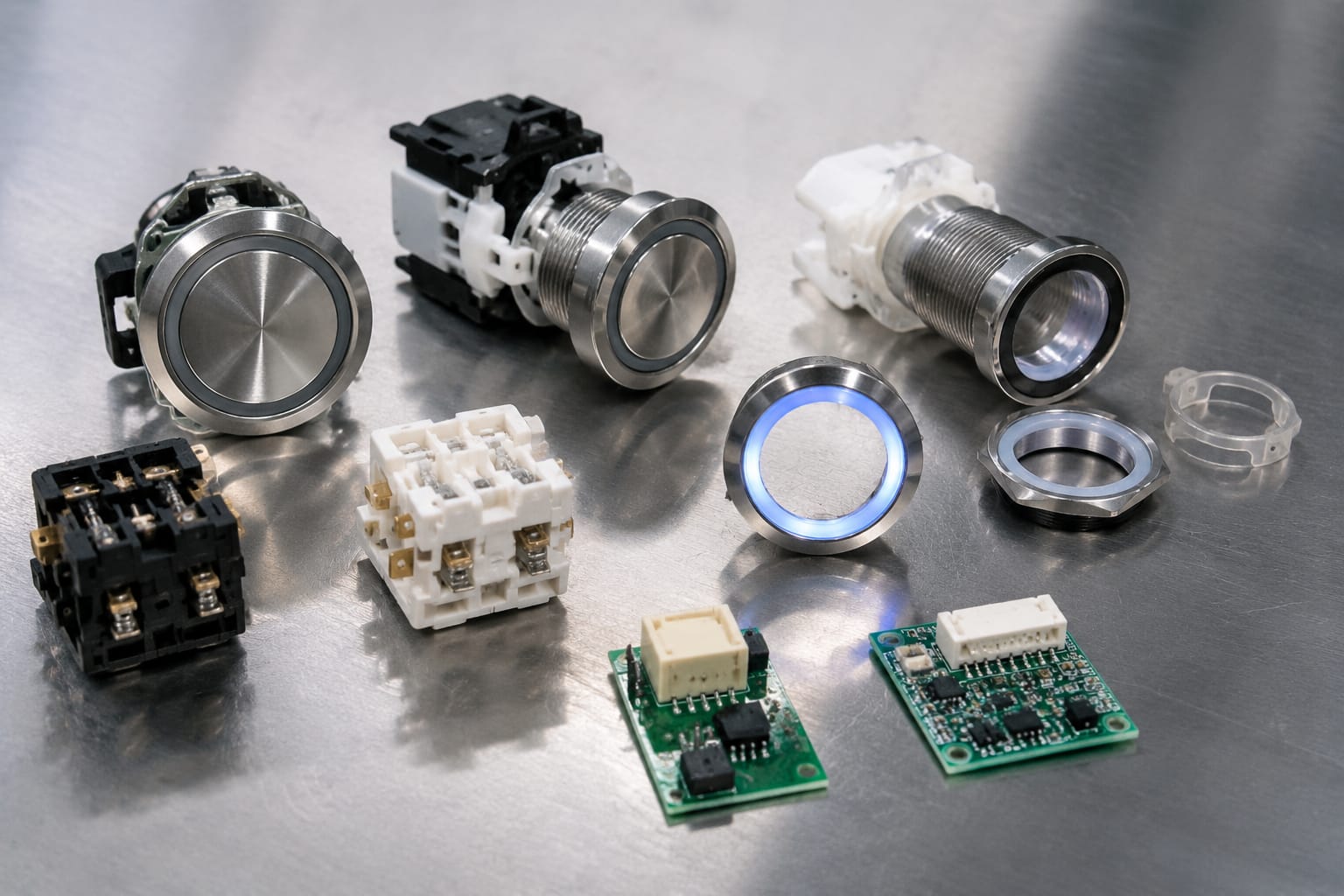

تشمل طرق التثبيت الشائعة صامولة تثبيت خلفية، مشبك زنبركي، لسان تدوير، براغي، أو وحدة تركب مباشرة على لوحة دائرة. كل طريقة تحتاج إلى توافق ميكانيكي مستقل. لا تُجبر زرّاً أكبر في فتحة أصغر، ولا توسّع فتحة لوحة الكابينة قبل استبعاد وجود بديل مطابق؛ فتعديل الواجهة قد يؤثر في تشطيب اللوحة، ومحاذاة العناصر، وإمكانية إعادة القطعة الأصلية لاحقاً.

راجع الكتابة والرموز أيضاً

حتى إذا تطابق المقاس، تحقق من أن الرمز المطبوع يلائم الوظيفة المطلوبة. رموز فتح وغلق الباب، والإنذار، والأسهم، قد تتشابه في بعض التصميمات لكن لها دلالات تشغيلية مختلفة. راجع اتجاه السهم في أزرار الطوابق، وطريقة ظهور أرقام الطوابق، واللغة أو الرموز الخاصة إن كانت جزءاً من واجهة المبنى.

تحقّق من جهد الإضاءة ولونها

الإضاءة ليست تفصيلاً تجميلياً فقط. أزرار مصاعد KONE قد تستخدم مصابيح أو LED ضمن الزر، وقد يكون لون الإضاءة أو جهدها أو طريقة التحكم بها مختلفاً بين التجميعات. زر يضيء بلون مختلف أو بسطوع غير متناسق يضعف اتساق لوحة التشغيل، لكن المشكلة الأهم هي عدم توافق الدائرة الكهربائية.

تحقق من الآتي:

• الجهد الاسمي المحدد على القطعة أو في وثائق النظام، إن وُجد.
• هل الإضاءة مدمجة في الزر أم تأتي من لوحة الدائرة خلفه؟
• لون الإضاءة في وضع الاستعداد وعند تسجيل الطلب.
• هل يستخدم الزر لوناً واحداً أم مؤشراً لحالة متعددة؟
• نوع التوصيل: أطراف مستقلة للإضاءة أم موصل مشترك مع الإشارة.
• اتجاه القطبية في وحدات LED، عندما تكون الأطراف محددة القطبية.

لا تفترض أن اللون يحدد الجهد. كما لا تفترض أن زر LED يصلح مكان زر بمصباح مختلف لمجرد تطابق الواجهة. إن لم يتوفر مواصف جهد موثوق، لا توصل البديل للتجربة على نظام المصعد. قارِن الرقم المطبوع على وحدة الإضاءة أو لوحة الدائرة، واطلب تأكيد التوافق من المورد أو الجهة الفنية المسؤولة عن الصيانة.

في مشاريع التحديث، يجب أيضاً مراعاة مظهر الإضاءة عبر المجموعة كاملة. استبدال زر واحد بإضاءة بيضاء باردة وسط أزرار بلون مختلف قد يكون مقبولاً وظيفياً في بعض الحالات، لكنه غير مناسب عادةً لواجهة عامة في برج سكني أو تجاري.

قارن أرقام الزر ولوحة النداء

رقم الزر ورقم لوحة النداء ليسا بديلاً عن بعضهما، لكنهما معاً يقللان احتمال الخطأ. قد يكون للزر رقم جزء خاص به، بينما تحمل لوحة الدائرة رقم تجميعة أو رقم إصدار. وعندما لا يظهر رقم واضح على الزر، يمكن لرقم اللوحة أن يحدد العائلة الصحيحة للقطع المتوافقة.

استخدم هذا التسلسل للمقارنة:

1. طابق موضع القطعة ووظيفتها مع لوحة الكابينة أو الطابق.
2. طابق الرمز أو رقم الجزء على الزر، إن كان مقروءاً.
3. طابق رقم لوحة الدائرة والإصدار والملصقات المجاورة.
4. طابق شكل الجسم الخلفي، موضع نقاط التثبيت، وعدد نقاط الاتصال.
5. طابق القياسات، الإضاءة، والرمز الظاهر من الأمام.
6. طابق الصور من أكثر من زاوية قبل اعتماد البديل.

عند وجود شاشة LCD أو لوحة نداء مع عرض، لا تفترض أن تبديل الشاشة وحده سيعالج العطل. قد يكون السبب في لوحة الاتصال أو التغذية أو موصل داخلي. راجع خيارات [لوحات LCD والنداء لمصاعد KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/) بوصفها مكونات مرتبطة، مع التأكد من رقم اللوحة والواجهة قبل اختيار أي بديل.

متى تكون اللوحة كاملة هي الخيار الأنسب؟

قد يكون تغيير لوحة النداء أو لوحة الكابينة أكثر منطقية من تغيير زر منفرد عندما:

• يكون الزر ملتحماً بلوحة دائرة أو لا يتوفر منفصلاً.
• توجد أزرار أو مؤشرات متعددة لا تستجيب.
• تظهر المشكلة بعد تبديل زر سليم، ما يرجح خللاً في اللوحة أو التوصيل.
• تكون مسارات اللوحة أو نقاط اللحام متضررة.
• تغيرت واجهة اللوحة أو نظام العرض ضمن مشروع تحديث معتمد.

هذا لا يعني أن اللوحة كاملة ستعالج كل عطل. افحص أولاً التغذية والموصلات والإعدادات المرتبطة بالنظام، لأن العطل قد يكون خارج اللوحة نفسها.

افحص الموصلات والأسلاك بدقة

الزر المتوافق ميكانيكياً يمكن أن يفشل كهربائياً بسبب موصل مختلف. عدّ عدد السنون، وصوّر ترتيبها، وراقب شكل القفل واتجاهه. لا تعتمد على عدد الأسلاك وحده؛ فقد تستخدم قطعتان العدد نفسه من الموصلات بترتيب إشارات مختلف.

افحص قبل الطلب أو التركيب:

• نوع الموصل: قابس، أطراف لولبية، نقاط لحام، شريط مرن، أو موصل مركب على لوحة.
• عدد السنون وترتيبها وموقع فتحة التوجيه أو القفل.
• طول السلك وحالته، خصوصاً عند نقاط الانثناء داخل اللوحة.
• آثار سخونة، تأكسد، رطوبة، أو سنون منحنية.
• ثبات القابس وعدم وجود ارتخاء عند تحريك السلك برفق.
• سلامة العازل وعدم انحشار السلك عند إعادة إغلاق الواجهة.

لا تقص موصلاً أو تعيد ترتيب أسلاك لمجرد جعل القطعة الجديدة تركب. قد يؤدي ذلك إلى قصر كهربائي أو تعطيل وظائف الأبواب أو النداء أو المؤشرات. أي تعديل في التوصيلات يحتاج مخططاً كهربائياً صحيحاً وفنياً مؤهلاً، كما يجب أن يتوافق مع إجراءات الصيانة والتشغيل المعتمدة للموقع.

اختبر التشغيل بعد الاستبدال

التركيب الناجح لا يثبت التوافق وحده. يجب اختبار الزر واللوحة ضمن تشغيل مراقب وبالطريقة التي تتبعها جهة الصيانة في الموقع. ابدأ باختبار الوظيفة الأساسية، ثم تحقق من المؤشرات والسلوك المرتبط بها.

قائمة اختبار عملية بعد التركيب:

• تأكد أن الزر ثابت ومستوٍ مع الواجهة ولا يعلق عند الضغط.
• اختبر إضاءة الزر قبل الضغط وبعده، حيث تنطبق هذه الوظيفة.
• اضغط الزر مرة وتحقق من تسجيل الطلب الصحيح دون تكرار غير مقصود.
• تأكد من عدم تأثيره في الأزرار المجاورة أو الشاشة أو سهم الاتجاه.
• اختبر استجابة المصعد من كابينة وطابق مناسبين وفق إجراءات الموقع.
• راقب ظهور أي رسالة خطأ أو وميض غير معتاد في المؤشرات.
• أعد تثبيت الواجهة دون ضغط أو شد للأسلاك والموصلات.

لا تكتفِ باختبار سريع إذا كان الزر ضمن لوحة نداء رئيسية أو كابينة تخدم عدداً كبيراً من المستخدمين. بعض الأعطال تظهر مع الاهتزاز أو بعد إعادة تركيب الواجهة. كما ينبغي توثيق رقم القطعة البديلة وتاريخ التغيير ضمن سجل صيانة المصعد لتسهيل التشخيص والطلبات التالية.

المعلومات التي ترسلها إلى مورّد قطع الغيار

كلما كانت بيانات الطلب أدق، أصبح التحقق من التوافق أسرع وأوضح. لا يكفي وصف مثل “زر دائري لمصعد KONE” أو إرسال صورة أمامية غير واضحة.

أرسل هذه المعلومات عند طلب القطعة:

• صور عالية الوضوح للزر من الأمام والخلف والجوانب.
• صورة للزر في مكانه ضمن اللوحة لإظهار وظيفته وموقعه.
• صورة لرقم القطعة أو رقم لوحة الدائرة وأي ملصق إصدار.
• القياسات بالملليمتر: الفتحة، الجسم الخلفي، العمق، وسماكة اللوحة.
• وظيفة الزر والرمز الظاهر عليه، مثل رقم طابق أو سهم أو فتح باب.
• لون الإضاءة وسلوكها المطلوب، مع الجهد إن كان معروفاً.
• صور للموصل والأسلاك وعدد السنون واتجاه القفل.
• عدد القطع المطلوبة، وهل هي لاستبدال فوري أم لمخزون صيانة أو مشروع تحديث.
• توضيح ما إذا كنت تحتاج الزر فقط، أو واجهة، أو لوحة نداء، أو لوحة دوائر.

تساعد هذه البيانات المورد على مقارنة القطعة بالبدائل المتاحة بدقة أكبر. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة والمشترين من شركات OEM؛ وعند الحاجة إلى مطابقة تجارية، تكون الصور والأرقام والقياسات أهم من اسم العلامة وحده.

أخطاء شائعة عند شراء أزرار KONE البديلة

أكثر الأخطاء تكلفة هو طلب قطعة بناءً على صورة أمامية فقط. قد يصل زر قريب في الشكل لكنه لا يثبت، أو لا يضيء، أو لا يتصل باللوحة.

تجنب كذلك:

• الاعتماد على موديل المبنى أو سنة التركيب بدلاً من تعريف القطعة نفسها.
• تجاهل آخر حرف أو رقم في كود اللوحة أو الإصدار.
• الخلط بين زر الكابينة وزر الطابق بسبب تطابق الواجهة.
• عدم تصوير الموصل قبل فصل الأسلاك.
• طلب زر لرقم طابق من دون التحقق من نمط الطباعة ولون الإضاءة.
• استبدال القطعة قبل فحص القابس والأسلاك والتغذية.
• تعديل واجهة اللوحة أو الموصل ليتلاءم مع بديل غير مؤكد.

أسئلة شائعة

هل يمكن استخدام أي زر يحمل شعار KONE في مصعد KONE؟

لا. توافق العلامة لا يثبت توافق القطعة. يجب مطابقة الوظيفة والقياسات وطريقة التثبيت والإضاءة والموصلات وأرقام اللوحات أو القطع.

هل يكفي رقم لوحة النداء لتحديد الزر؟

رقم اللوحة نقطة بداية قوية، لكنه لا يغني عن التحقق من شكل الزر وفتحة التثبيت والموصل والإضاءة. قد توجد مراجعات أو تكوينات مختلفة للوحة الواحدة.

ما سبب عمل الزر من دون إضاءة بعد استبداله؟

قد يكون السبب اختلاف جهد أو قطبية LED، أو عدم توافق توصيل الإضاءة، أو خلل في اللوحة أو السلك. لا تفترض أن الزر معيب قبل فحص هذه العناصر وفق إجراءات فنية مناسبة.

متى أطلب صوراً أو قياسات إضافية بدلاً من شراء البديل فوراً؟

اطلبها عندما لا يكون رقم القطعة كاملاً، أو يكون الموصل غير ظاهر، أو تبدو الواجهة معدلة، أو توجد شاشة ومؤشرات ضمن اللوحة، أو عندما يختلف تصميم القطعة الجديدة عن الأصلية ولو بشكل بسيط.

ابدأ بتجميع صور القطعة وأرقامها وقياساتها قبل تقديم طلب الشراء. هذه الخطوة البسيطة تساعد على اختيار زر أو لوحة نداء متوافقين وتقلل من توقف العمل الناتج عن طلب جزء غير مناسب.
