دليل قطع باب مصعد KONE: الأقفال والمحركات ووحدات التحكم

باب مصعد KONE ليس قطعة واحدة يمكن اختيار بديل لها بالاسم فقط؛ بل هو منظومة مترابطة تضم مشغل الباب، المحرك، وحدة التحكم، قفل باب الطابق، سكينة الباب، بكرات وآليات التعشيق، وحساسات السلامة. لذلك تبدأ المطابقة الصحيحة بتحديد طراز مشغل الباب والمكوّن المعطّل ورقم القطعة والمراجعة الفنية، ثم التحقق من الجهد والتوصيلات والبرمجة والملاءمة الميكانيكية.

بالنسبة لمقاولي الصيانة وفرق التوريد في الإمارات، تظهر أهمية هذه الخطوات خصوصاً عند التعامل مع مصاعد في الخدمة منذ أعوام أو مشاريع تحديث تضم أكثر من جيل من المعدات. قد تتشابه القطع ظاهرياً، لكن اختلاف موصل واحد أو اتجاه تركيب أو مراجعة للوحة التحكم قد يمنع التشغيل أو يسبب أعطالاً متقطعة في الباب.

كيف تعمل منظومة باب مصعد KONE؟

تبدأ دورة فتح الباب بإشارة من وحدة التحكم الرئيسية للمصعد إلى مشغل باب الكابينة. تتولى وحدة تحكم المشغل تنظيم حركة المحرك، فينقل المحرك العزم عبر سير أو ذراع أو منظومة نقل حركة إلى ألواح باب الكابينة. عند وصول الكابينة إلى مستوى الطابق الصحيح، تتداخل سكينة الباب في الكابينة مع آلية قفل باب الطابق، فتفتح ألواح الكابينة وألواح الطابق بصورة منسقة.

عند الإغلاق، يعود القفل إلى وضعه الآمن بعد انفصال السكينة، ويجب أن تؤكد نقاط التلامس الكهربائية أن باب الطابق مقفل فعلياً. هذه التأكيدات جزء من دائرة أمان المصعد؛ لذلك لا ينبغي تجاوزها أو تعديلها ميدانياً لمعالجة عطل مؤقت.

يمكن تقسيم أجزاء kone elevator door إلى أربع مجموعات عملية:

• مشغل باب الكابينة: المحرك، السير أو البكرات، العربة، الأذرع، الحساسات، وحدة التحكم.
• معدات باب الطابق: القفل، خطاف التعشيق، البكرات، نقاط التلامس، الحامل والضبط الميكانيكي.
• واجهة التعشيق: سكينة الباب وأجزاء الاقتران التي تنقل حركة مشغل الكابينة إلى باب الطابق.
• التحكم والتغذية: لوحة مشغل الباب، الكابلات، الموصلات، الفيوزات، إعدادات المعلمات أو التعلم الذاتي عند وجودها.

العطل في مجموعة واحدة قد يظهر كأنه عطل في مجموعة أخرى. مثال ذلك: ضعف حركة الباب قد ينتج من محرك أو وحدة تحكم، لكنه قد يكون أيضاً نتيجة احتكاك في المسار أو بكرة تالفة أو ضبط ميكانيكي غير صحيح.

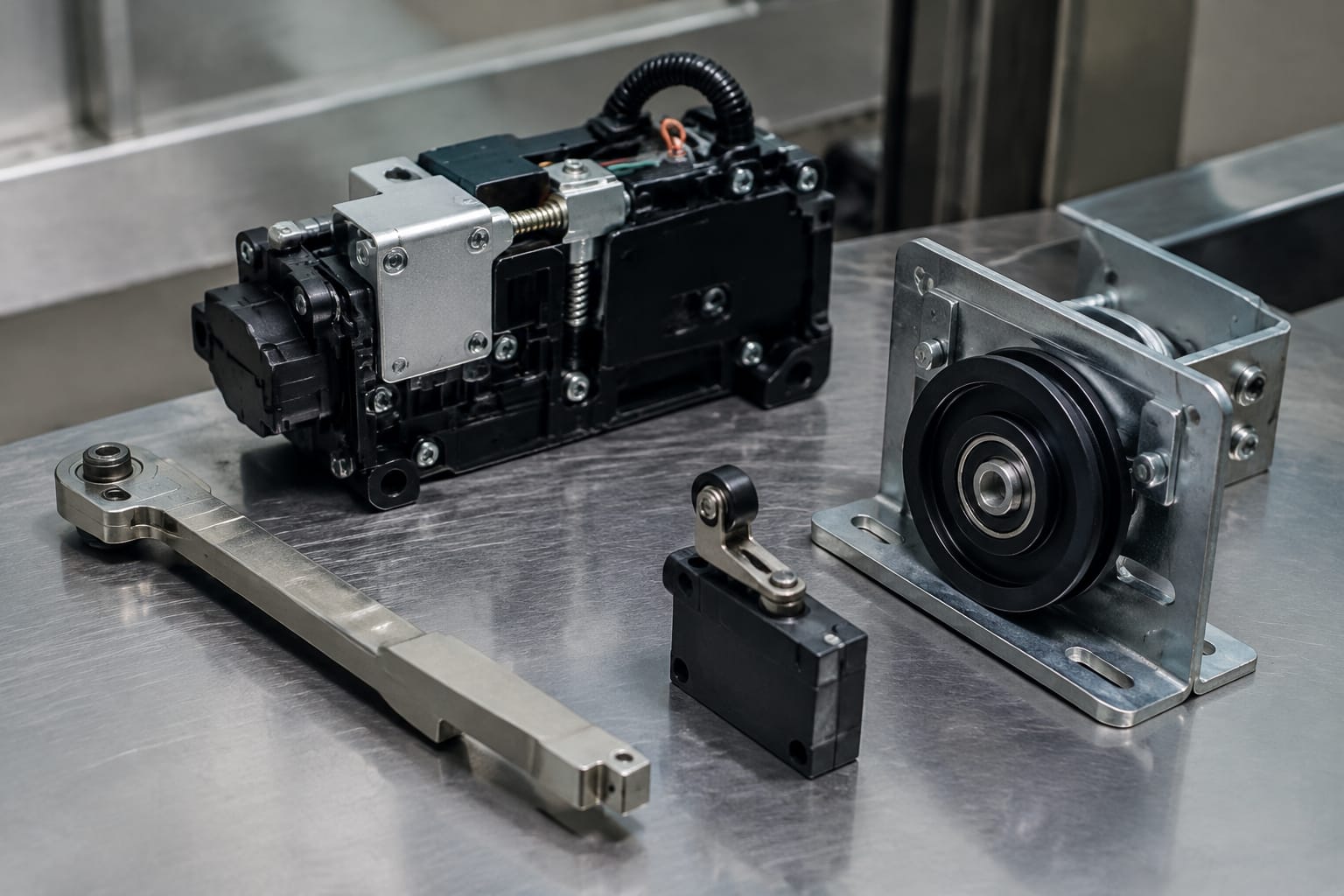

أقفال الأبواب ونقاط تلامس السلامة

قفل باب الطابق وظيفته الميكانيكية هي إبقاء الباب مغلقاً عندما لا تكون الكابينة في الطابق، ووظيفته الكهربائية هي تأكيد وضع الإقفال ضمن دائرة الأمان. لا يكفي أن يبدو الباب مغلقاً؛ يجب أن تعمل آلية التعشيق ونقطة التلامس وفق تصميمها وأن يصل تأكيد الحالة إلى النظام.

ما الذي يجب مطابقته في قفل الباب؟

عند استبدال قفل، اجمع بيانات من القفل القديم ومن موقع التركيب، بدلاً من الاعتماد على شكل جسم القفل فقط:

تتضمن مؤشرات عطل القفل عدم إكمال سلسلة الأمان، أو توقف المصعد عند طابق محدد، أو الحاجة إلى ضغط أو تحريك الباب كي تستقر الحالة. لكن لا تعني هذه الأعراض دائماً أن القفل هو السبب. افحص أولاً شد التثبيت، محاذاة الباب، حركة الخطاف، نظافة نقاط التلامس وحالة الأسلاك والموصلات.

تتوفر أجزاء مرتبطة بهذه المجموعة ضمن [ملحقات قفل باب KONE والبكرات والمفاتيح والحوامل](/products/amd-door-lock-wheel-switch-door-bracket-kone-elevator-parts-lift-accessories/). قبل طلب أي جزء، طابق صورة وبيانات القطعة مع العينة الموجودة في الموقع، وتأكد من نطاق التوريد الفعلي للمنتج.

ممارسات لا تقبل الاختصار

• لا تُقصّر أو تُجسّر نقاط أمان القفل لتشغيل المصعد.
• لا تستخدم قفلاً مستعملاً مجهول الحالة كحل دائم من دون فحص وظيفي وميكانيكي مناسب.
• لا تضبط خطاف القفل لتعويض باب متدل أو بكرة بالية قبل تصحيح سبب سوء المحاذاة.
• افصل التغذية واتبع إجراءات العزل والتأمين المعتمدة قبل العمل على الدوائر الكهربائية.

سكاكين الباب والوصلات الميكانيكية

سكينة باب الكابينة هي الجزء الذي يتعامل مع قفل باب الطابق لتمكين فتحه عندما تكون الكابينة في موضع التسوية الصحيح. وقد تكون ثابتة أو قابلة للضبط بحسب تصميم المشغل. لا تعمل السكينة منفردة؛ فأداؤها يعتمد على استقامة الكابينة، وموضع القفل، وخلوص التعشيق، وحالة البكرات والأذرع.

تتضمن الوصلات الميكانيكية عادة العربة المنزلقة، أذرع الربط، البكرات، أحزمة أو سيور الحركة، مثبتات الألواح، والمصدات. التآكل في هذه القطع يؤدي غالباً إلى أصوات طرق، وفتح غير متزامن، وإغلاق بطيء، أو إعادة فتح الباب قبل اكتمال الإغلاق.

فحص السكينة قبل الاستبدال

1. افحص وجود انحناء أو تشقق أو تآكل في سطح التعشيق.
2. تحقق من ثبات البراغي والحامل من دون تشديد يقيّد الحركة.
3. قس موضع السكينة بالنسبة لقفل الطابق عند الوقوف الدقيق في الطابق.
4. راقب دخولها وخروجها ببطء خلال دورة مراقبة آمنة.
5. افحص القفل المقابل والبكرات؛ فقد تكون السكينة سليمة والمشكلة في الجزء المقابل.
6. راجع أي أضرار في ألواح الباب أو العربة تؤثر في مستوى التعشيق.

قد تشترك سكينتان في شكل متقارب لكن تختلفان في العرض أو الارتفاع أو ثقوب التثبيت أو موضع الجزء المتحرك. لذلك ينبغي التحقق من القياسات والجهة ورقم الجزء، لا الاكتفاء بصورة المنتج. للاطلاع على فئة ذات صلة، راجع [سكينة باب الكابينة وجهاز قفل الباب لمصاعد KONE](/products/car-door-knife-door-lock-device-kone-elevator-parts-lift-accessories/).

لا تعالج ضجيج الباب بتشحيم عشوائي. استخدم فقط مواد وإجراءات الصيانة الملائمة لتصميم الآلية؛ لأن تلوث السيور أو نقاط التلامس أو أسطح الاحتكاك قد يحول مشكلة بسيطة إلى عطل متكرر.

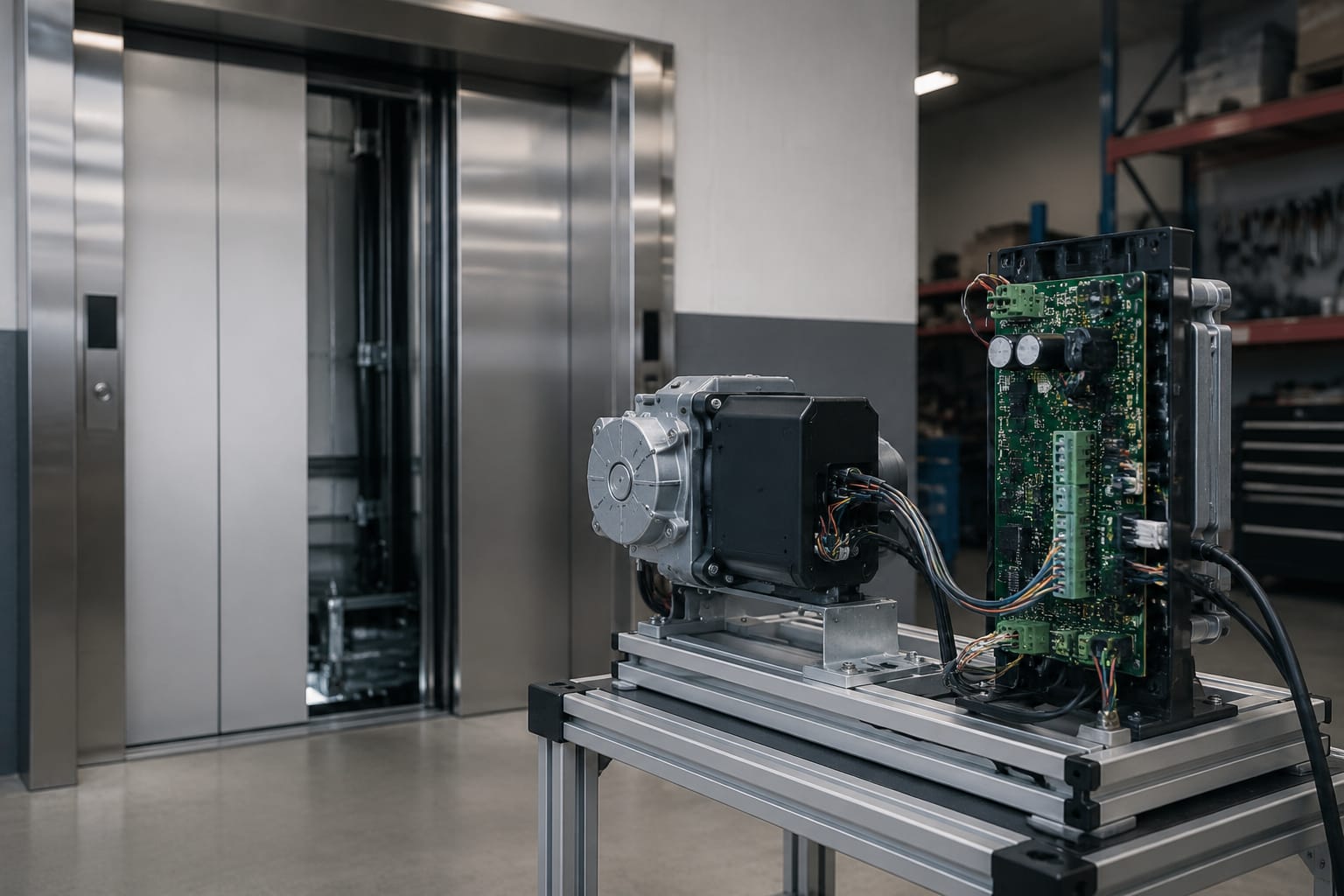

محركات الباب ووحدات التحكم

محرك الباب يوفر الحركة، بينما تضبط وحدة التحكم سرعته واتجاهه وقوة الفتح والإغلاق، وتراقب إشارات الحساسات. في كثير من المنظومات، لا يمكن الحكم على سلامة المحرك من دوران بسيط خارج المشغل، ولا الحكم على عطل اللوحة من رمز عطل واحد فقط.

قد يكون المحرك تياراً مستمراً أو متردداً أو جزءاً من مجموعة بمحفز أو حساس موضع، بحسب طراز مشغل الباب. كما تختلف لوحات التحكم في نوع موصل المحرك، وأسلاك الحساسات، وإعدادات المعلمات، وإجراءات التعلم بعد التركيب.

متى يُشتبه في المحرك؟

يستحق المحرك الفحص عندما تكون التغذية وأوامر التحكم موجودة، وتتحرك الآلية بحرية يدوياً ضمن الإجراء المسموح، لكن لا توجد حركة أو تكون الحركة ضعيفة بصورة متسقة. وتشمل الفحوص العملية التي ينفذها فني مؤهل:

• قراءة رمز المحرك ورقم القطعة وتوصيفه الكهربائي.
• فحص الكابل والموصلات بحثاً عن قطع أو ارتخاء أو آثار حرارة.
• قياس الدوائر أو العزل وفق بيانات الشركة المصنّعة وإجراءات الموقع.
• التحقق من أن السير والعربة والمسار لا يفرضون حملاً غير طبيعي.
• مقارنة استجابة المحرك مع أمر الفتح والإغلاق ومع حالة الحساسات.

لا تستنتج تلف المحرك لأن الباب يفتح ببطء فقط. الاحتكاك، أو عدم اتزان اللوح، أو سير مهترئ، أو خلل في تغذية المشغل، قد ينتج العرض نفسه.

متى يُشتبه في وحدة التحكم؟

تزداد احتمالية عطل وحدة التحكم عندما تتكرر رسالة مرتبطة بالمشغل رغم سلامة التوصيلات والحركة الميكانيكية والحساسات، أو عند غياب خرج مناسب مع وجود مدخلات وتغذية صحيحة. كما أن تلف موصل أو أثر رطوبة أو سخونة غير طبيعية يستحق الفحص، لكنه ليس دليلاً كافياً وحده لاستبدال اللوحة.

يجب التعامل بحذر مع وحدات التحكم البديلة. قد تحتاج الوحدة إلى مراجعة متوافقة، أو إعداد معلمات، أو إجراء تعلم لمشوار الباب، أو موصلات محددة. تركيب لوحة غير مطابقة قد يسبب حركة غير مستقرة، أو أخطاء حساسات، أو فشل اختبار الأمان.

يمكن لفرق التوريد التي تحتاج إلى أجزاء مشغل الباب مراجعة [محركات ووحدات تحكم أبواب مصاعد KONE](/products/kone-elevator-parts-door-motor-controller/). يلزم تأكيد رقم الجزء الأصلي، بيانات الملصق، وصور الموصلات قبل اعتماد التوافق؛ فصفحة الفئة لا تحل محل التحقق الفني من نموذج المصعد والمشغل.

تحديد طراز مشغل الباب

أفضل نقطة بداية هي لوحة بيانات مشغل الباب داخل الكابينة، وليست لوحة بيانات المصعد العامة وحدها. ابحث عن رقم الطراز، الرقم التسلسلي، رقم القطعة، رمز المراجعة، وبيانات الجهد إن كانت مذكورة. صوّر الملصق بوضوح، وصوّر الجزء المركب من الأمام والجانب والموصلات قبل الفك.

اجمع أيضاً المعلومات التالية:

• نوع الباب: فتح مركزي أو جانبي، وعدد الألواح.
• موقع المشغل واتجاه الحركة.
• رقم طابق العطل وهل المشكلة تظهر في جميع الطوابق أم واحد فقط.
• رمز العطل من وحدة التحكم أو سجل الأعطال، إن توفر.
• أبعاد المحرك أو القفل ومواقع التثبيت عند تعذر قراءة الملصق.
• أرقام أي قطع جرى استبدالها سابقاً.
• صور للأسلاك مع تعريف الموصلات قبل فصلها.

التعرف على طراز المصعد مفيد، لكنه لا يكفي. قد تختلف منظومة الباب ضمن المصاعد المتشابهة بسبب سنة التركيب أو تحديث سابق أو تهيئة مشروع مختلفة. كما أن المورد يحتاج إلى معرفة ما إذا كان المطلوب محركاً فقط، أو لوحة فقط، أو مجموعة آلية كاملة، أو جزءاً من قفل الطابق.

مطابقة القيم الكهربائية والموصلات والمراجعات

بعد تحديد الجزء المرشح، انتقل إلى المطابقة التفصيلية. هذه المرحلة هي التي تقلل مخاطر شراء جزء قريب لكنه غير قابل للتركيب أو التشغيل.

قائمة تحقق قبل إصدار طلب الشراء

• رقم القطعة: طابق الرقم كاملاً، بما في ذلك الأحرف واللاحقات.
• المراجعة أو الإصدار: لا تفترض أن كل مراجعات الرقم الأساسي قابلة للتبادل.
• الجهد ونوع التيار: راجع بيانات المحرك أو اللوحة والتغذية المتاحة في المشغل.
• القدرة أو التصنيف الكهربائي: تأكد من عدم استخدام جزء بتصنيف مختلف من دون اعتماد فني واضح.
• عدد الأرجل وترتيب الموصل: قارن عدد السنون، شكل القابس، المفتاح الميكانيكي وترتيب الأسلاك.
• الحساسات أو المشفرات: تحقق من وجودها ونوعها وموصلاتها، خصوصاً في المحركات.
• الأبعاد ومواضع التثبيت: قس الحوامل، قطر العمود إن كان مناسباً، وموقع البكرة أو السير.
• اتجاه التركيب: يمين/يسار، واتجاه خرج الحركة أو القفل.
• الحالة البرمجية: اسأل ما إذا كانت الوحدة تتطلب إعداداً أو تعلماً أو نقل معلمات بعد التركيب.
• نطاق القطعة: تأكد مما إذا كان المعروض محركاً منفرداً أو يتضمن بكرة، كابل، حساساً أو ملحقات أخرى.

الخطأ الشائع هو طلب “محرك باب KONE” بلا بيانات. الوصف الصحيح للشراء يشمل رقم القطعة، موديل المشغل، صورة الملصق، صورة الموصل، الجهد إن كان مذكوراً، والمشكلة المرصودة. هذا يجعل المطابقة قابلة للتحقق بدلاً من التخمين.

بالنسبة للمستوردين والموزعين، من المفيد توثيق كل قطعة واردة في مخزونهم بصور الموصلات، جهة التركيب، المراجعة، ومركبات التوافق المؤكدة. الفصل بين النسخ المتشابهة في التخزين يقلل أخطاء الصرف الميداني.

التشخيص قبل استبدال القطعة

استبدال القطعة من دون تشخيص قد يحل العطل مؤقتاً أو يضيف عطلاً جديداً. اتبع تسلسلاً يفصل بين مصدر الطاقة والإشارة والحركة الميكانيكية وسلامة دائرة الأمان.

تسلسل تشخيص عملي

1. سجّل العارض بدقة: هل يفشل الباب في الفتح أم الإغلاق؟ هل يعود للفتح؟ هل العطل في باب الكابينة أم باب طابق معين؟
2. راجع سجل الأعطال: استخدم الرمز كاتجاه للفحص، لا كحكم نهائي على القطعة الواجب شراؤها.
3. افحص الأجزاء المرئية: ابحث عن عوائق في العتبات، سيور متضررة، بكرات متآكلة، مسامير مرتخية، وأسلاك محشورة.
4. اختبر حرية الحركة: ضمن إجراءات الصيانة المصرح بها، تحقق من أن الباب والآلية لا يعانيان من احتكاك أو تعليق.
5. تحقق من الأقفال: افحص محاذاة قفل الطابق وسكينته ونقاط تلامسه، خاصة إذا كان العطل في طابق واحد.
6. تحقق من التوصيلات والتغذية: افحص الموصلات والكابلات والفيوزات حسب مخطط النظام وإجراءات الشركة المصنّعة.
7. قيّم المحرك واللوحة: انتقل إلى القياسات والاختبارات المتخصصة فقط بعد استبعاد العائق الميكانيكي والمشكلة الواضحة في القفل أو الكابل.
8. وثّق النتيجة: دوّن القراءات، رمز العطل، الصور والجزء الذي تم التحقق منه لتسهيل طلب البديل وإعادة الاختبار.

إذا كان الباب يضرب عند نهاية المشوار، فلا تُخفّض الإعدادات أو تغيّر محددات الحركة قبل التحقق من السير والعربة والبكرات والضبط. وإذا كانت مشكلة القفل مقتصرة على طابق واحد، فابدأ بقفل ذلك الطابق والمحاذاة المحلية قبل الاشتباه في مشغل الكابينة.

تشغيل الباب بعد الإصلاح واختباره

بعد استبدال أي جزء، يجب أن تكون إعادة التشغيل عملية تحقق منظمة وليست مجرد التأكد من أن الباب تحرك مرة واحدة. تختلف الإجراءات الدقيقة بحسب طراز KONE وتعليمات الموقع، ويجب أن ينفذها فني مؤهل ومخوّل وفق وثائق المصنّع وإجراءات السلامة المعتمدة.

ابدأ بمراجعة التثبيت الميكانيكي والتوصيلات وممرات الكابلات قبل إعادة التغذية. تأكد من عدم وجود أدوات أو عوائق في المسار، وأن أغطية الحماية وأجهزة التثبيت عادت إلى مواضعها.

بعد ذلك، تحقّق من الآتي:

• حركة فتح وإغلاق سلسة بلا احتكاك أو صوت غير معتاد.
• تطابق مسار الكابينة مع ألواح باب الطابق من دون اصطدام.
• تعشيق سكينة الباب مع قفل الطابق وفكها بصورة سليمة.
• إقفال باب الطابق وتأكيد نقاط التلامس بعد مغادرة الكابينة.
• عمل الحساسات أو وسائل الحماية من العائق كما صُممت.
• عدم ظهور رموز عطل جديدة في سجل النظام.
• تكرار دورات تشغيل كافية للتأكد من أن الأداء ثابت، مع مراعاة متطلبات إجراءات الموقع.
• تنفيذ أي تهيئة أو تعلم أو ضبط معلمات يطلبه طراز مشغل الباب.

لا تعيد المصعد إلى الخدمة اعتماداً على اختبار واحد أو بعد تعطيل وظيفة حماية. وإذا تطلب استبدال اللوحة برمجة أو إعدادات غير متاحة، فاستكمل ذلك من خلال الجهة الفنية المخوّلة قبل التشغيل النهائي.

أسئلة شائعة

هل يمكن استبدال محرك باب KONE بمحرك له نفس الشكل؟

لا. التشابه الخارجي لا يثبت التوافق. يجب مطابقة رقم القطعة، الجهد، نوع الموصل، مواصفات الحساس أو المشفر إن وجد، أبعاد التثبيت، والمراجعة الفنية. كما يجب التأكد من ملاءمته لوحدة التحكم الموجودة.

هل عطل باب طابق واحد يعني أن مشغل الباب سليم؟

ليس بالضرورة، لكنه يجعل فحص قفل ذلك الطابق، محاذاة الباب، البكرات والعتبة نقطة بداية منطقية. إذا كانت الأبواب تعمل طبيعياً في بقية الطوابق، فاحتمال وجود مشكلة محلية في طابق العطل يكون أعلى.

هل يمكن تغيير قفل الباب فقط من دون ضبط؟

قد يكون ذلك ممكناً إذا كان البديل مطابقاً تماماً ولم تتأثر المحاذاة، لكن يجب دائماً فحص التعشيق والخلوص ونقاط التلامس بعد التركيب. القفل جزء من منظومة أمان، ولذلك لا ينبغي اعتباره استبدالاً ميكانيكياً بسيطاً.

ما البيانات الأهم عند طلب قطعة بديلة؟

رقم القطعة الأصلي ومراجعته، طراز مشغل الباب، صور واضحة للملصق والموصلات والتركيب، جهة القطعة، وصف العارض أو رمز الخطأ، وأي بيانات كهربائية ظاهرة على الجزء.

القرار السليم في صيانة باب مصعد KONE هو تحديد العطل أولاً، ثم مطابقة البديل فنياً وميكانيكياً، ثم إجراء اختبار تشغيل وأمان كامل. عند تجهيز طلب توريد، أرسل هذه البيانات والصور لفريق مختص؛ توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM، ويمكن أن تساعد التفاصيل الدقيقة على تقييم التوافق المطلوب من دون افتراضات.
