دليل KONE Parts View لمطابقة قطع المصاعد البديلة

عند البحث عن KONE Parts View، يقصد المشترون عادةً طريقة عملية لعرض القطعة المطلوبة وتحديدها ضمن منظومة مصعد KONE: لوحة إلكترونية، شاشة، وحدة اتصال، أداة صيانة أو ملحق. لكن الصورة أو الشكل العام لا يكفيان لاتخاذ قرار شراء آمن. المطابقة الصحيحة تبدأ من بيانات المصعد والوظيفة ورقم القطعة، ثم تتأكد من الإصدار والموصلات والبرمجيات عند الحاجة.

بالنسبة لمقاولي الصيانة وفرق التوريد في الإمارات، أفضل نتيجة تأتي من جمع معلومات منظمة قبل إرسال طلب التسعير: رقم الموديل، صور واضحة للملصق والموصلات، كود اللوحة، رقم الإصدار، ووصف العطل أو الوظيفة المطلوبة. بهذه الطريقة تقل احتمالات وصول قطعة لا تركب أو لا تتواصل مع النظام القائم.

ماذا يقصد المشترون بعبارة KONE Parts View؟

عبارة KONE Parts View لا تعني بالضرورة كتالوجاً واحداً أو رقماً واحداً للقطعة. في الاستخدام العملي، هي عملية “عرض وتحقق” للقطع داخل المصعد بهدف الإجابة عن ثلاثة أسئلة:

1. ما القطعة الموجودة فعلياً في الموقع؟
2. ما وظيفتها ضمن النظام؟
3. ما البديل الذي يطابقها كهربائياً وميكانيكياً وتشغيلياً؟

قد تكون القطعة ظاهرة في لوحة التحكم، مثل شاشة عرض الطابق أو زر النداء، وقد تكون داخل خزانة التحكم مثل لوحة المعالج أو لوحة الاتصال. وقد تكون أداة تستخدم أثناء الخدمة، أو مفتاحاً وملحقاً في بئر المصعد. لذلك ينبغي الفصل بين تحديد القطعة والحكم على توافق البديل.

البيانات التي تساعد في إنشاء “عرض قطع” موثوق تشمل:

• اسم أو موديل نظام المصعد كما يظهر على بطاقة البيانات.
• موقع القطعة: خزانة التحكم، كابينة المصعد، باب الطابق، أعلى الكابينة، حفرة البئر أو لوحة الفحص.
• وظيفة القطعة قبل تعطلها: عرض، اتصال، تحكم، تغذية، استدعاء، فحص أو حماية.
• رقم القطعة ورقم اللوحة المطبوع عليها.
• رقم الإصدار أو المراجعة الهندسية.
• صور للوجه الأمامي والخلفي والموصلات والملصقات.
• أي أكواد أعطال أو رسائل تظهر في الشاشة، مع ذكر وقت ظهورها.

لا ينبغي اعتبار الاسم التجاري المختصر أو لون اللوحة أو شكل الغطاء دليلاً كافياً. قد توجد لوحتان متشابهتان بصرياً لكنهما تستخدمان موصلات مختلفة أو إصداراً لا يعمل مع وحدة التحكم الموجودة.

البحث حسب الموديل ووظيفة المكوّن

ابدأ بالبحث عن نظام المصعد، ثم ضيّق النطاق وفق وظيفة المكوّن. هذه الطريقة أكثر دقة من بدء البحث بصورة قطعة منفصلة، خصوصاً عندما تكون اللوحة مركبة في تجهيزات قديمة أو خضعت لتحديثات سابقة.

حدّد النظام قبل تسمية القطعة

راجع بطاقة المصعد أو وثائق الصيانة المتاحة وسجل أي بيانات تعريفية ظاهرة. لا تفترض أن اسم المبنى أو سنة التركيب يكفيان لمعرفة النظام؛ فقد يختلف تجهيز المصاعد داخل المشروع الواحد، وقد تُستبدل أجزاء من نظام التحكم أثناء التحديث.

بعد ذلك، حدّد البيئة التي تعمل فيها القطعة:

• خزانة التحكم: لوحات المعالجة، وحدات الإدخال والإخراج، وحدات التغذية، الاتصالات، المرحلات والواجهات.
• الكابينة: شاشات المؤشر، لوحات الأزرار، وحدات النداء، بطاقات الواجهات، مكبرات الصوت أو مكونات التشغيل المرتبطة بالتجهيز.
• أبواب الطوابق: مؤشرات النداء، لوحات العرض، أزرار الاستدعاء ووحدات الاتصال.
• أعلى الكابينة أو البئر: مفاتيح الفحص، وحدات التوصيل، الملحقات الكهربائية وعناصر الخدمة.
• أدوات الخدمة: أجهزة أو ملحقات تستخدم في الفحص أو الإعداد أو التشخيص، وليست بالضرورة قطعاً تعمل بشكل دائم داخل المصعد.

هذا التصنيف يمنع خطأ شائعاً: طلب لوحة “مماثلة” لأن رقمها أو شكلها قريب، بينما القطعة المطلوبة في الحقيقة واجهة لشاشة أو وحدة اتصال، لا لوحة تحكم رئيسية.

اكتب وصفاً وظيفياً قصيراً

الوصف الوظيفي يضيف سياقاً لا يقدمه رقم القطعة وحده. بدلاً من كتابة “لوحة KONE”، استخدم صياغة مثل:

• “لوحة تشغيل شاشة عرض داخل الكابينة، تعرض رقم الطابق فقط.”
• “وحدة اتصال مرتبطة بلوحة النداء الخارجية.”
• “لوحة داخل خزانة التحكم بها موصلات متعددة ومتصلة بكابلات ضفيرة.”
• “مفتاح فحص في حفرة البئر مع وحدة إنارة.”

إذا لم تكن الوظيفة مؤكدة، اذكر ذلك بوضوح واذكر ما تلاحظه: أين ركبت القطعة، كم موصلاً فيها، وما الذي توقف عن العمل. لا تحوّل التخمين إلى معلومة فنية في طلب الشراء.

قراءة الملصقات وأكواد اللوحات

الملصق الأصلي على القطعة هو المصدر الأول للمطابقة. افحصه قبل تنظيف اللوحة أو فك أي ملصق، وصوّره بدقة. قد يتضمن الملصق أرقاماً متشابهة لكنها تؤدي أغراضاً مختلفة، مثل رقم الجزء، الرقم التسلسلي، كود الإنتاج، رقم المجموعة أو رقم المخزون الداخلي.

عند قراءة ملصق لوحة إلكترونية، ركز على ما يلي:

اكتب الأكواد كما هي، بما في ذلك الأحرف، الأصفار في بداية الرقم، الشرطة المائلة أو اللاحقة الموجودة على الملصق. فالفرق بين حرفين أو بين رقم مكوّن من ست خانات وآخر من سبع خانات قد يشير إلى جزء مختلف.

إذا كان الملصق ممزقاً أو غير مقروء، لا تحاول استنتاج رقم القطعة من شكل اللوحة فقط. ابحث عن أرقام مطبوعة مباشرة على لوحة الدوائر، وأسماء الموصلات، والملصقات على الكابلات، ثم اربط هذه المعلومات بوظيفة القطعة وصورها.

فرّق بين رقم اللوحة ورقم التجميعة

قد يحمل المنتج أكثر من رقم. أحياناً يكون الرقم الظاهر على لوحة الدوائر رقم تصميم داخلي، بينما رقم التجميعة أو الملصق الخارجي هو الرقم الأكثر صلة بالشراء. لهذا السبب، من الأفضل إرسال كل الأرقام الموجودة بدلاً من اختيار رقم واحد بناءً على موضعه أو طوله.

ولا يعني تطابق رقم لوحة الدوائر دائماً أن الوحدة الكاملة متطابقة. قد تختلف الشاشة الملحقة، أو غطاء الواجهة، أو نوع الموصل، أو البرمجة بين تجميعات تستخدم لوحة أساس متقاربة.

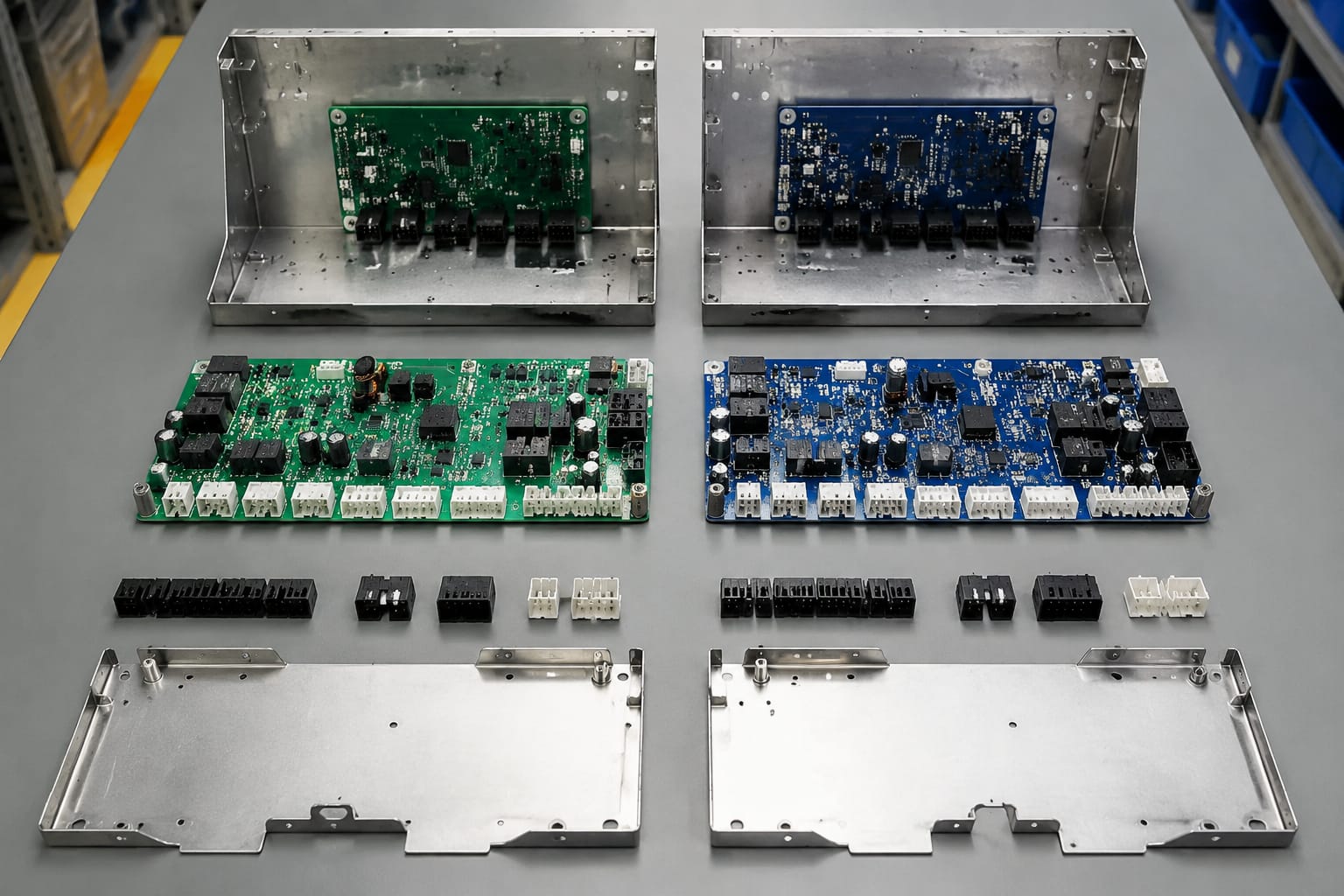

قارن أرقام الإصدار والموصلات

الرقم الأساسي للقطعة هو نقطة البداية، لكن رقم الإصدار والموصلات هما اختبار المطابقة العملي. يمكن أن تبدو وحدتان متطابقتين من الأمام وتحملا اسماً متشابهاً، ثم تفشلان في التركيب بسبب اختلاف ترتيب الأرجل أو عدد المخارج أو اتجاه القابس.

قبل اعتماد بديل، قارن هذه العناصر:

• رقم القطعة كاملاً، بما في ذلك أي لاحقة أو بادئة.
• رقم المراجعة أو الإصدار المطبوع على اللوحة أو الملصق.
• عدد الموصلات ومواقعها واتجاهها.
• أسماء الموصلات أو ترقيمها، إن وجد.
• عدد الأرجل أو نقاط التلامس لكل موصل.
• شكل تثبيت اللوحة، مثل مواقع المسامير أو الأدلة البلاستيكية.
• نوع مدخل الطاقة والجهد المحدد على الوحدة.
• أي وحدات إضافية مركبة فوق اللوحة، مثل بطاقة ابنة أو محول.
• إصدار البرمجيات أو الحاجة إلى إعدادات، عندما تكون هذه المعلومة معروفة.

التوافق الميكانيكي لا يساوي التوافق التشغيلي. قد تدخل القطعة في مكانها وتوصل كهربائياً، لكن لا تتبادل البيانات مع وحدة التحكم أو لا تدعم وظائف المبنى الموجودة، مثل نوع محدد من شاشات النداء أو إعدادات الكابينة.

متى يكون اختلاف الإصدار مقبولاً؟

لا توجد قاعدة عامة تسمح باعتبار كل إصدار أحدث بديلاً تلقائياً. أحياناً تكون المراجعة اللاحقة مصممة لتحل محل السابقة، وأحياناً تتطلب تحديثاً في التجهيزات أو الكابلات أو الإعدادات. يجب تأكيد علاقة الاستبدال للموديل المحدد، بدلاً من الاعتماد على التسلسل الرقمي وحده.

عند عرض بديل ذي رقم إصدار مختلف، اطلب توضيحاً فنياً محدداً حول:

• رقم القطعة الأصلية التي يحل محلها.
• هل يلزم تغيير موصل أو كابل أو واجهة؟
• هل يحتاج إلى ضبط أو برمجة بعد التركيب؟
• هل توجد وظائف لا يدعمها البديل؟
• ما الصور أو البيانات التي تم الاستناد إليها في المطابقة؟

مطابقة الشاشات ولوحات الاتصال

الشاشات ولوحات الاتصال من أكثر القطع عرضة للخطأ لأن واجهاتها المرئية قد تتشابه بين طرز متعددة. شاشة تعرض الطابق واتجاه الحركة قد تختلف عن أخرى من حيث بروتوكول الاتصال، الجهد، نوع التثبيت، حجم الواجهة أو طريقة تمرير البيانات.

الشاشات ومؤشرات الطابق

لمطابقة شاشة أو لوحة عرض، لا يكفي قياس مساحة الواجهة أو مقارنة لون الإضاءة. اجمع المعلومات التالية:

• رقم القطعة والرموز خلف الشاشة.
• عدد الموصلات وشكل كل موصل.
• عدد الأسلاك أو الأرجل الفعلية في القابس.
• أبعاد الجزء الذي يدخل في لوحة الكابينة أو واجهة الطابق.
• طريقة التثبيت والغطاء أو الإطار المتوافق.
• محتوى العرض: رقم طابق فقط، اتجاه، أسهم، رسائل، صوت أو مؤشرات إضافية.
• موقعها: داخل الكابينة أم على الطابق.
• صورة للشاشة أثناء التشغيل إن أمكن، وصورة لظهرها بعد فصل الطاقة وفق إجراءات الموقع.

عند مقارنة لوحة عرض خارجية، قد يفيد الاطلاع على [لوحة عرض النداء الخارجي لقطع مصاعد KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) لفهم نوع المعلومات التي ينبغي مطابقتها في لوحة العرض، مثل موضعها ووصلاتها وكودها. لا يعني ذلك أن كل لوحة عرض تتوافق مع أي نظام KONE؛ يجب أن يظل رقم القطعة والواجهة الفعلية هما المرجع.

لوحات الاتصال

لوحات الاتصال لا تُطابق وفق عدد الموصلات وحده. راجع الجهة التي تتواصل معها اللوحة: شاشة، لوحة أزرار، وحدة تحكم، واجهة باب أو شبكة داخلية. ثم قارن تسميات الموصلات بوضوح.

ينبغي توخي الحذر بشكل خاص عندما تكون اللوحة جزءاً من سلسلة اتصال. تركيب بطاقة غير صحيحة قد لا يؤثر في القطعة وحدها، بل قد يؤدي إلى توقف عرض البيانات أو فقدان الاتصال في أجزاء مرتبطة بها. إذا كان هناك كابل بين اللوحة والقطعة المراد استبدالها، صوّر طرفيه وملصقه إن وجد.

تحديد أدوات الخدمة بشكل صحيح

أدوات الخدمة ليست قطع غيار عادية، وغالباً ما يُساء طلبها باسم “جهاز برمجة” أو “أداة فحص” دون معلومات كافية. قد تكون الأداة قارئاً أو واجهة اتصال أو وحدة مخصصة لتشخيص نوع معين من أنظمة التحكم. لذلك يجب تحديد الوظيفة المقصودة قبل البحث عن البديل.

اكتب في الطلب:

• اسم الأداة أو كودها كما يظهر عليها.
• النظام أو وحدة التحكم التي ستستخدم معها.
• منفذ التوصيل أو نوع الكابل المطلوب.
• الغرض: قراءة أعطال، إعدادات، فحص، اتصال أو تحديث.
• العناصر المرافقة المتوفرة فعلاً، مثل الكابل أو المحول أو الحقيبة.
• صورة للملصق وموصل الأداة وموصل الكابل.

لا تفترض أن أداة تحمل اسماً قريباً ستعمل مع كل أجيال وحدات التحكم. كما لا ينبغي اعتبار الكابل ملحقاً غير مهم؛ ففي بعض الحالات، يكون نوع الكابل أو ترتيب أطرافه جزءاً من التوافق.

بالنسبة لملحقات الفحص في البئر، يلزم أيضاً التمييز بين وحدة كاملة وقطعة منفردة. عند التحقق من [صندوق فحص الحفرة ومفتاح إنارة البئر لملحقات مصاعد KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/)، راجع موقع الاستخدام، نوع المفتاح، التوصيلات ونمط التثبيت، ولا تعتمد على الوصف المختصر وحده.

اطلب صوراً مفيدة من المورد

الصورة المفيدة ليست صورة تسويقية عامة ولا لقطة أمامية واحدة. الغرض من الصور هو تمكين فريقك من التحقق من الهوية والموصلات والحالة الظاهرية قبل اتخاذ قرار المطابقة.

اطلب هذه الصور للوحة أو الوحدة الإلكترونية:

1. الوجه الأمامي كاملاً دون انعكاس قوي.
2. الوجه الخلفي كاملاً.
3. لقطة قريبة للملصق ورقم القطعة.
4. لقطة واضحة لرقم الإصدار أو المراجعة.
5. صور لكل موصل من الأمام وبزاوية جانبية.
6. صورة لمواضع التثبيت والحواف.
7. صورة لأي آثار تلف ظاهرة أو إصلاح أو تعديل، إن وجدت.

يفضل أن تطلب وضع الملصق في موضع مقروء داخل الصورة، بدلاً من استلام صورة منخفضة الدقة ثم محاولة تفسير كود غير واضح. وإذا كانت القطعة شاشة، اطلب صورة للواجهة وصورة للجهة الخلفية وصورة للموصل. أما إن كانت لوحة، فالصورتان الأمامية والخلفية ضروريتان لأن المكونات والرموز قد تكون موزعة على جانبي اللوحة.

الصور تؤكد الهوية الظاهرية، لكنها لا تثبت وحدها الوظيفة أو الاختبار أو التوافق مع تجهيزك. استخدمها كجزء من التحقق، إلى جانب الرقم والوظيفة والإصدار والموصلات.

أخطاء شائعة عند مطابقة القطع وكيف تتجنبها

أكثر أخطاء المطابقة تكلفة ليست معقدة؛ غالباً ما تنتج من اختصار خطوات التحقق أو الافتراض أن التشابه البصري كافٍ.

شراء قطعة لأن شكلها مطابق

لوحتان باللون نفسه وبالحجم نفسه قد تختلفان في إصدار المعالج أو الاتصالات أو مخارج الإشارة. تجنب هذا الخطأ باعتبار الصورة وسيلة تحقق مساندة فقط، وليس أساس المطابقة.

تجاهل اللاحقات في رقم القطعة

أرقام مثل ABC123 وABC123-02 ليست بالضرورة متطابقة. اللاحقة قد تشير إلى إصدار أو تكوين أو تغيير في المكونات. سجّل الرقم كما هو بالكامل ولا تحذفه لتسهيل البحث.

الاعتماد على اسم عام للوظيفة

عبارات مثل “لوحة شاشة” أو “كارت باب” واسعة جداً. أضف اسم النظام وموقع التركيب ورقم اللوحة والموصلات. كل معلومة تضيق دائرة الاحتمالات وتقلل من الحاجة إلى التخمين.

الخلط بين العطل والقطعة المعيبة

توقف الشاشة لا يثبت أن الشاشة نفسها معطلة. قد يكون السبب في كابل، تغذية، موصل، لوحة اتصال أو إعداد نظام. قبل طلب بديل، افصل بين وصف العطل وبين تحديد القطعة التي تم تشخيصها، وفق إجراءات الصيانة المعتمدة في الموقع.

عدم توثيق التعديلات السابقة

قد يحتوي المصعد على قطع محدثة أو كابلات معدلة أو واجهات أضيفت أثناء أعمال تحديث. إذا وجدت ملصقات غير أصلية أو محولات أو وصلات إضافية، صوّرها واذكرها. إخفاء هذه التفاصيل قد يؤدي إلى مطابقة خاطئة حتى لو كان رقم القطعة الأصلي صحيحاً.

طلب قطعة مفردة عندما يلزم تجميعة

بعض الأجزاء تُباع أو تُستبدل عملياً كوحدة تشمل إطاراً أو كابلاً أو لوحة واجهة. تأكد مما تحتاجه فعلياً: لوحة فقط، شاشة فقط، تجميعة كاملة، أم أداة مع كابلها. بالنسبة لأجزاء فك الشيفرة أو التشغيل، يمكن أن يساعدك فحص [قطعة فك الشيفرة لقطع مصاعد KONE](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) في صياغة طلب يحدد الوحدة وملحقاتها بدقة، مع بقاء التوافق مرتبطاً بالنظام والكود الفعليين.

قائمة تحقق قبل اعتماد البديل

استخدم هذه القائمة في كل طلب، خاصة عند توريد قطع لموقع لا يمكنك فحصه بنفسك:

• هل تم تسجيل رقم القطعة كاملاً من الملصق؟
• هل تم التحقق من رقم الإصدار أو المراجعة؟
• هل موقع التركيب ووظيفة القطعة معروفان؟
• هل توجد صور واضحة للجانبين والموصلات؟
• هل تمت مقارنة عدد الموصلات وترتيبها وتسمياتها؟
• هل تم التحقق من جهد التغذية والمقاس وطريقة التثبيت عند الحاجة؟
• هل عُرف ما إذا كانت القطعة تحتاج برمجة أو كابل أو محولاً؟
• هل تم توثيق أي تعديل سابق في النظام؟
• هل تم الفصل بين التشخيص الفني للعطل وبين تحديد قطعة البديل؟
• هل توجد جهة فنية مؤهلة لتركيب القطعة والتحقق من التشغيل بأمان؟

أسئلة شائعة

هل يمكن مطابقة قطعة KONE من صورة واحدة؟

نادراً ما تكون صورة واحدة كافية. قد تساعد على تحديد الفئة العامة للقطعة، لكنها لا تكشف عادة رقم الإصدار والموصلات والملصقات الخلفية. أرسل صوراً متعددة مع رقم القطعة ووصف الوظيفة.

هل يعني رقم القطعة المتطابق أن البديل مناسب دائماً؟

هو أقوى مؤشر أولي، لكنه لا يلغي الحاجة إلى فحص الإصدار والموصلات والحالة والبرمجيات المطلوبة. في الأنظمة الإلكترونية، ينبغي التحقق من هذه الجوانب معاً.

ماذا أفعل إذا لم يعد الملصق مقروءاً؟

صوّر اللوحة من الجهتين، وكل موصل، وأي كود مطبوع على الدائرة أو الكابل. أضف موديل المصعد وموقع القطعة ووظيفتها. لا تعتمد على قياس اللوحة أو لونها كوسيلة وحيدة للتحديد.

هل يمكن استبدال شاشة بمقاس الواجهة نفسه؟

ليس بالضرورة. يجب مطابقة الموصل، واجهة الاتصال، التغذية، محتوى العرض وطريقة التثبيت. المقاس الخارجي شرط ميكانيكي فقط، وليس دليلاً على التوافق التشغيلي.

المطابقة الجيدة في KONE Parts View هي عملية توثيق ومقارنة، لا بحث بصري سريع. جهّز رقم القطعة والإصدار وصور الموصلات ووصف الوظيفة قبل التوريد. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة وفرق التحديث والمشترين من مصنعي المعدات، ويمكن استخدام هذه البيانات المنظمة لتقييم خيارات البديل على أساس أوضح.
