دليل قطع غيار KONE: الأرقام والتوافق وطلب التوريد

تحديد قطع غيار KONE الصحيحة لا يبدأ بصورة القطعة أو باسمها المتداول في الموقع، بل بربطها بمعلومات المصعد الفعلية: طراز المصعد أو وحدة التحكم، رقم القطعة الأصلي، إصدار اللوحة، الجهد، نوع الموصلات، وطبيعة الاتصال داخل النظام. هذه البيانات تقلل احتمال استلام مكوّن يبدو مطابقاً لكنه لا يعمل مع التركيب القائم.

بالنسبة لمقاولي الصيانة وشركات التحديث والمستوردين في الإمارات، تكون أفضل عملية شراء هي التي توثق التوافق قبل الشحن، وتطلب وصفاً واضحاً للحالة والاختبارات والتغليف. ينطبق ذلك على القطع الكهربائية الحساسة بقدر أكبر من القطع الميكانيكية البسيطة.

ابدأ بطراز مصعد KONE

طراز المصعد يضيّق نطاق البحث، لكنه لا يكفي وحده لطلب القطعة. قد تتغير لوحات التحكم، الواجهات، التوصيلات أو الإصدارات ضمن عائلات المصاعد المتشابهة. لذلك اجمع بيانات من عدة مواضع بدلاً من الاعتماد على لوحة الكابينة أو وصف المبنى فقط.

ابدأ بالبيانات التالية:

• طراز المصعد أو النظام كما يظهر في مستندات الموقع أو لوحة التعريف.
• رقم الوحدة أو الرقم التسلسلي للمصعد، عند توفره.
• اسم طراز وحدة التحكم وموقعها داخل غرفة الماكينات أو خزانة التحكم.
• نوع المكوّن المطلوب: لوحة اتصال، مزود طاقة، وحدة فرامل، شاشة، حساس، كونتاكتور أو قطعة ميكانيكية.
• رمز العطل الظاهر، وسياق ظهوره، وما إذا كان العطل متقطعاً أو ثابتاً.
• صور واضحة للقطعة المركبة، ملصقها، وجه الموصلات، ومكانها قبل فصلها.

لا تفترض أن قطعة مستخدمة في مصعد KONE آخر في المبنى نفسه ستكون صالحة تلقائياً. قد يكون المصعدان مختلفين في سنة التحديث أو تكوين التحكم أو ملحقات السلامة. كما أن تحديث جزء من النظام سابقاً قد يجعل رقم الطراز العام أقل أهمية من رقم اللوحة الفعلي.

عند غياب الملصق أو تلفه، صوّر اللوحة من الجهتين وسجّل عدد الموصلات وألوانها وأكوادها المطبوعة على الـPCB. لا تزيل أي توصيلات قبل توثيق مواضعها، ولا تعتمد على الذاكرة في إعادة تركيب الدوائر.

اعثر على رقم القطعة وسجّله

رقم القطعة هو نقطة التحقق الأساسية عند شراء قطع غيار KONE. اكتب الرقم كما هو تماماً، بما في ذلك الشرطات أو الفواصل أو اللاحقات الخاصة بالإصدار. اختلاف حرف واحد، أو حذف لاحقة، قد يحوّل الطلب إلى إصدار مختلف.

ابحث عن الرقم في الأماكن الآتية:

1. ملصق الشركة المصنعة على جسم القطعة أو غطائها.
2. الملصق الخلفي أو الجانبي للوحات الإلكترونية.
3. الطباعة المباشرة على اللوحة، مع الانتباه إلى أن رقم الـPCB قد يختلف عن رقم التجميع أو رقم الخدمة.
4. ملصق العبوة القديمة أو سجل الصيانة أو فاتورة سابقة.
5. الرسم الكهربائي أو قائمة المواد الخاصة بوحدة التحكم، إن كانت متاحة.

سجّل أكثر من رقم عندما يظهر ذلك على القطعة. مثال عملي للحقول المفيدة:

لا تستبدل رقم قطعة ناقصاً بتخمين من صورة على الإنترنت. إذا لم يكن الرقم كاملاً، أرسل الصورة الأصلية بوضوح واذكر الأجزاء المقروءة منه، ثم اطلب من المورد توضيح أساس المطابقة قبل إصدار أمر الشراء.

من الأخطاء الشائعة الخلط بين رقم جهاز فرعي، مثل مرحل أو مزود طاقة مثبت على لوحة، ورقم اللوحة المطلوبة كاملة. وضّح دائماً هل تحتاج إلى المكوّن المنفرد، أم الوحدة المركبة، أم مجموعة تشمل الكابلات والحوامل.

فئات قطع غيار KONE الشائعة

تختلف احتياجات قطع الغيار بين صيانة الأعطال اليومية ومشاريع التحديث. ويساعد تصنيف القطعة في تحديد مستوى المعلومات المطلوب قبل التوريد.

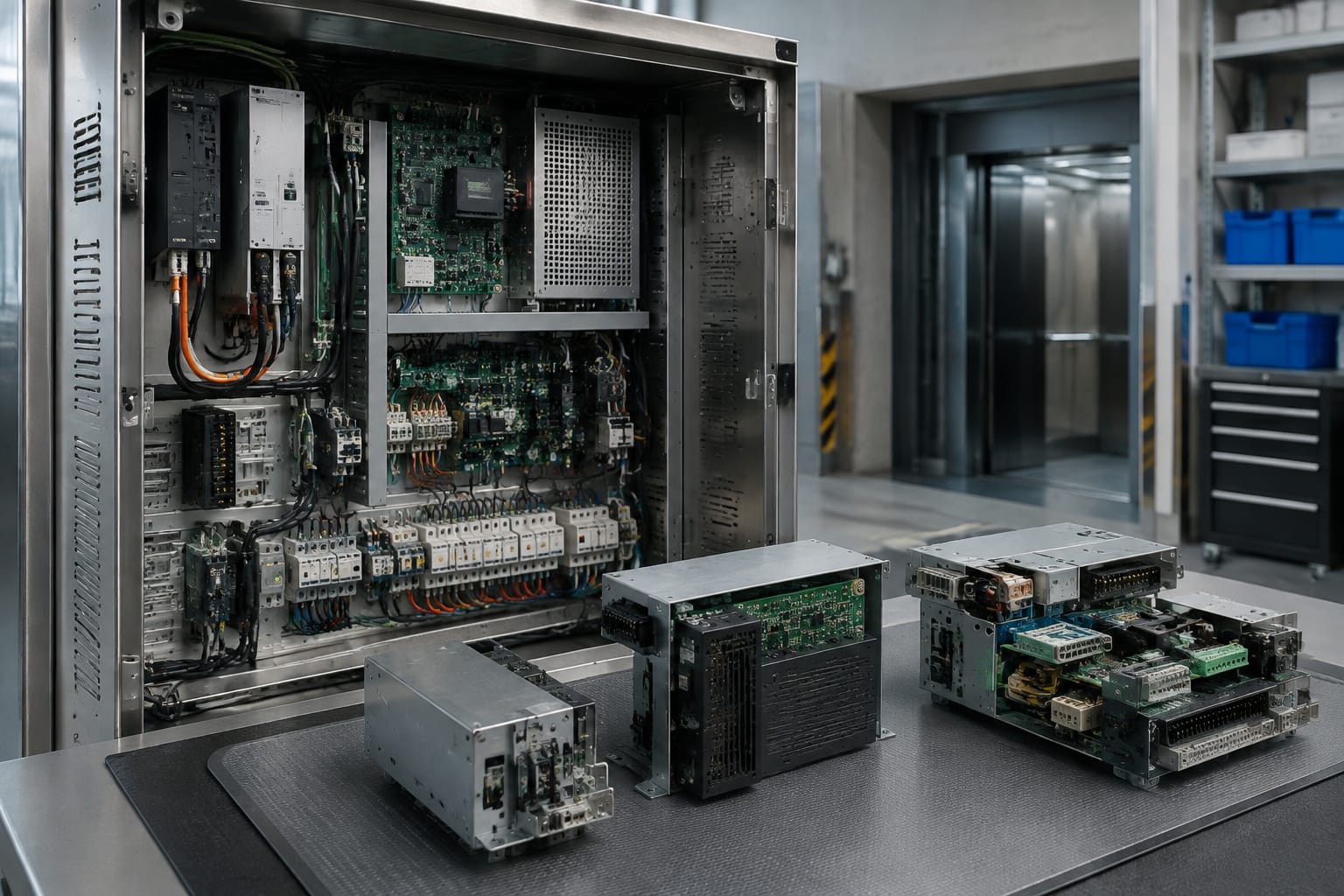

لوحات التحكم والاتصال

تشمل لوحات المعالجة، واجهات الاتصال، لوحات الإدخال والإخراج، لوحات العمود، ووحدات الشبكة. وهي غالباً الأعلى حساسية للتوافق لأن رقم الإصدار والبرمجة والموصلات وبروتوكول الاتصال قد تكون مؤثرة.

على سبيل المثال، عند البحث عن [لوحة اتصال FCB لعمود المصعد من KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/)، لا يكفي تشابه شكل اللوحة؛ يجب مقارنة كود اللوحة، مواضع الموصلات، وإصدارها مع القطعة المركبة.

مزودات الطاقة ووحدات التغذية

قد تكون مزودات الطاقة مستقلة أو جزءاً من صندوق شبكة أو نظام تحكم. تحقق من جهد الإدخال، جهد الخرج الاسمي، التيار أو القدرة، عدد المخارج، ونوع أطراف التوصيل. لا تُعامل وحدة ذات أبعاد متطابقة على أنها بديل مباشر إذا اختلفت قيمها الكهربائية أو طريقة توزيع التغذية.

تُعد [وحدة تغذية الشبكة لمصاعد KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) مثالاً على فئة يجب فيها طلب صور الملصق والموصلات والمواصفات المطبوعـة، لا صورة الواجهة وحدها.

وحدات الفرامل وحركة الباب

تتضمن وحدات التحكم في الفرامل، ملفات الفرامل، الكونتاكتورات، حساسات الباب، المحركات، الأحزمة والبكرات والمفاتيح. تتطلب القطع الميكانيكية قياسات وترتيب تركيب، بينما تضيف القطع الكهروميكانيكية متطلبات جهد وتحكم وحماية.

عند تقييم [وحدة التحكم بفرامل المصعد من KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/)، راجع رقم القطعة والجهد وطريقة التوصيل ووظيفة الوحدة في الدائرة. لا توصل وحدة بديلة إلى دائرة سلامة أو فرامل قبل تأكيد المطابقة من الوثائق الفنية المؤهلة.

مكونات الكابينة والهبوط

تشمل الأزرار، مؤشرات الطوابق، الشاشات، وحدات الاتصال الداخلي، الأقفال، وحدات النداء والملحقات. قد يتشابه شكل الواجهة، لكن اختلاف نوع الناقل أو الجهد أو فتحة التثبيت يوقف التركيب. اطلب قياسات الواجهة، صورة الخلفية، نوع القابس، وكود الإصدار عند وجوده.

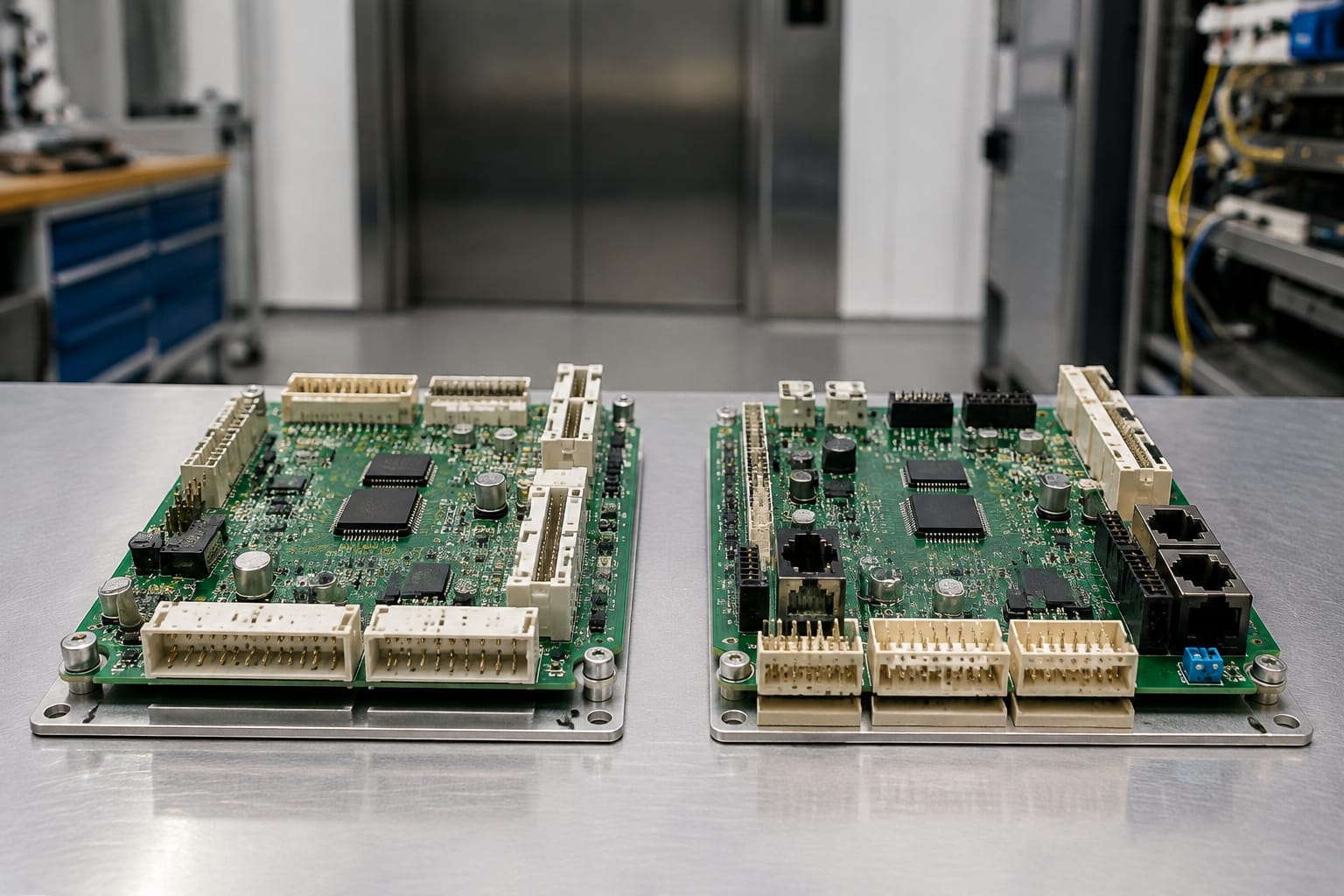

قارن إصدارات اللوحات والموصلات

رقم اللوحة الرئيسي لا يلغي الحاجة إلى مقارنة الإصدار. قد ينتج عن تحديث التصميم تغيير في عناصر دقيقة مثل ترتيب الأرجل أو تعريف الموصل أو البرنامج الثابت. لذلك يجب توثيق كل ما يمكن رؤيته وقراءته قبل الطلب.

قارن البنود التالية بين القطعة الموجودة والمعروضة:

• الرقم الأساسي ورقم الإصدار، مثل Rev أو أي كود مراجع مطبوع.
• عدد الموصلات، شكلها، لونها، واتجاه المفتاح أو السن المانع للتركيب الخاطئ.
• تسميات الموصلات المطبوعة على اللوحة، مثل مدخلات أو مخارج أو شبكة.
• أماكن التثبيت، عدد الثقوب، وأبعاد اللوحة أو الصندوق.
• وجود وحدات إضافية أو جسور أو مفاتيح ضبط لم تكن في النسخة الأصلية.
• إصدار البرنامج أو ملصق الذاكرة، عندما يكون مرئياً ومؤثراً في التوافق.

لا تحاول تعديل قابس، قطع سن توجيه، أو إعادة توزيع الأسلاك لجعل القطعة “تدخل” في مكانها. هذه الممارسة قد تسبب تلفاً فورياً أو تعطّل وظائف تشغيلية أو مرتبطة بالسلامة. وجود موصل مختلف هو إشارة إلى وجوب التحقق، وليس عائقاً ميكانيكياً يجب تجاوزه.

في اللوحات المعاد تجديدها، اطلب صور القطعة المعروضة نفسها عند الإمكان، لأن صور الكتالوج قد تمثل إصداراً مختلفاً. أما إذا طُرح بديل أو إصدار أحدث، فاطلب بياناً مكتوباً يحدد رقم القطعة الأصلية التي يطابقها، والمتطلبات الإضافية للتركيب أو الضبط إن وجدت.

تحقق من توافق الجهد والاتصال

التوافق الكهربائي ليس تفصيلاً ثانوياً. الجهد غير المطابق قد يتلف الوحدة أو يؤدي إلى سلوك غير مستقر، بينما قد يمنع اختلاف بروتوكول الاتصال اللوحة من التعرف إلى بقية النظام حتى لو تم تشغيلها كهربائياً.

تحقق من المعلومات التالية من الملصقات والرسومات المتاحة:

جهد وتيار التغذية

طابق نوع التيار، AC أو DC، والقيمة الاسمية والمدى المسموح به إن كان مطبوعاً. راجع أيضاً جهد الخرج في مزودات الطاقة ووحدات الفرامل، واتجاه القطبية في دوائر DC. لا تستنتج الجهد من لون السلك أو حجم الموصل.

الاتصال بين الوحدات

قد تستخدم المكونات شبكات أو ناقلات تحكم مخصصة. يلزم أن يتوافق نوع الاتصال، عدد الأطراف، التوصيل، وموقع الوحدة في الشبكة. لا يعني استخدام موصل مشابه أن الإشارات أو ترتيب الأطراف متطابقان.

إعدادات النظام والبرمجة

بعض الوحدات قد تتطلب إعداداً، تعريـفاً أو برمجة ضمن وحدة التحكم بعد التركيب. لا تفترض أن كل لوحة بديلة تعمل بأسلوب “ركّب وشغّل”. اسأل هل القطعة تأتي بإعدادات محددة، وهل يوجد أي شرط متعلق بتكوين النظام أو إصدار البرنامج. ينبغي تنفيذ الأعمال التي تمس دوائر التحكم أو السلامة بواسطة فني مؤهل ووفق وثائق النظام وإجراءات الموقع.

البيئة والتركيب

في أجواء الإمارات، قد تتأثر المكونات داخل غرف المعدات أو الخزائن بظروف الحرارة والغبار والرطوبة بحسب موقع المبنى. افحص علامات تراكم الغبار، التآكل، آثار الرطوبة، تغيّر لون المكونات أو سوء التهوية في الوحدة القديمة. هذه المؤشرات لا تثبت سبب العطل وحدها، لكنها مهمة حتى لا يتكرر تلف القطعة البديلة بسبب مشكلة في التغذية أو البيئة أو التوصيل.

تحقق من الحالة ومعلومات الاختبار

يجب أن تفرّق طلبات التوريد بين القطعة الجديدة، والقطعة المستخدمة، والقطعة المعاد تجديدها. هذه أوصاف للحالة وليست درجات ضمان موحدة؛ ما تعنيه كل حالة يعتمد على المورد والمستندات المرافقة.

اطلب إجابات واضحة عن الآتي:

• ما الحالة المعلنة للقطعة؟
• هل صور العرض للقطعة الفعلية أم لصورة مرجعية؟
• هل الرقم ورقم الإصدار متطابقان مع المطلوب؟
• ما الاختبارات التي تم إجراؤها تحديداً، إن وُجدت؟
• هل تم اختبار الوظيفة في نظام، أم فحص تشغيل أساسي فقط، أم معاينة بصرية؟
• هل توجد آثار إصلاح أو استبدال مكونات أو تلف في الموصلات؟
• هل تأتي القطعة مع الملحقات اللازمة، مثل الغطاء أو الكابل أو الحامل، أم أنها الوحدة فقط؟
• ما وثيقة المطابقة أو تقرير الاختبار المتاح مع الشحنة؟

عبارة “تم الاختبار” غير كافية ما لم توضح نطاق الاختبار. فقد تكون مناسبة لفحص تغذية كهربائية أو اتصال أولي، لكنها لا تساوي بالضرورة اختباراً في مصعد أو تحت حمل. وبالمقابل، لا ينبغي رفض قطعة سليمة لمجرد عدم توفر اختبار شامل؛ المهم أن تعرف مستوى التحقق وأن تقيّم المخاطرة وفق أهمية القطعة ووقت التوقف المقبول في المشروع.

افحص الصور بحثاً عن أطراف مكسورة، لحام غير منتظم، خدوش عميقة في مسارات اللوحة، آثار احتراق، أو تآكل. في القطع التي تتضمن شاشات أو واجهات، اطلب صورة تشغيل حديثة عندما يكون ذلك ذا صلة، مع فهم أن الصورة وحدها لا تثبت التوافق مع نظامك.

غلّف مكونات KONE الحساسة بأمان

اللوحات الإلكترونية، وحدات الشبكة، مزودات الطاقة وأجزاء التحكم ليست مجرد بضائع قابلة للكسر؛ يمكن أن تتضرر أيضاً من الشحنات الكهروستاتيكية والرطوبة وانحناء الموصلات. يجب تحديد متطلبات التغليف في طلب الشراء، خصوصاً للشحنات الدولية أو الطلبات التي تضم عدة لوحات.

للمكونات الإلكترونية، تشمل الممارسات المناسبة عادةً:

• وضع اللوحة في كيس واقٍ من الشحنات الكهروستاتيكية ESD، وليس كيساً بلاستيكياً عادياً فقط.
• حماية الموصلات والأطراف من الانثناء بمواد تثبيت مناسبة.
• استخدام حشوة تمنع حركة القطعة داخل الصندوق.
• وضع اللوحات الثقيلة أو الصناديق المعدنية في عبوات منفصلة عند الحاجة لمنع احتكاكها باللوحات.
• استخدام صندوق خارجي متين ووضع ملصقات المناولة بحسب طبيعة الشحنة.
• إرفاق رقم القطعة ووصفها على العبوة بطريقة تسمح بالمطابقة عند الاستلام.

لا تعبئ اللوحات مع أدوات معدنية حرة أو مسامير غير مثبتة. وعند الاستلام، صوّر التغليف قبل الفتح إذا ظهرت صدمة أو تمزق أو بلل، ثم راجع رقم القطعة والإصدار وحالة الموصلات قبل تمريرها إلى الموقع. هذا يسهّل التعامل مع أي اختلاف مبكراً، قبل تركيب القطعة أو خلطها بمخزون آخر.

قائمة التحقق لطلب توريد KONE

كلما كان الطلب منظماً، قلت المراسلات المتكررة واحتمال توريد قطعة غير متوافقة. يمكن لفريق الشراء إرسال القائمة التالية مع طلب KONE spare parts:

• اسم القطعة ووظيفتها في المصعد.
• رقم القطعة كاملاً كما يظهر على الملصق.
• رقم اللوحة ورقم الإصدار أو Rev إن وجدا.
• طراز المصعد ووحدة التحكم، مع الرقم التسلسلي عند توفره.
• صور واضحة للأمام والخلف والملصق والموصلات.
• قيم الجهد ونوع التيار والبيانات الكهربائية المطبوعة.
• عدد الموصلات وتسمياتها وأي اختلاف مرئي.
• الحالة المطلوبة: جديدة أو مستخدمة أو معاد تجديدها.
• متطلبات الاختبار أو التوثيق المطلوب.
• ما إذا كانت الملحقات، الكابلات أو الحوامل مطلوبة.
• متطلبات التغليف، خصوصاً حماية ESD للوحات.
• عنوان الشحن ومتطلبات الاستيراد الداخلية لدى المشتري.

لا تضع رمز العطل وحده كأساس للطلب. رموز الأعطال تساعد في التشخيص، لكنها قد تشير إلى أسلاك أو تغذية أو إعدادات أو مكوّنات أخرى، وليس بالضرورة إلى اللوحة التي يشتبه بها. عالج سبب العطل بعملية تشخيص مناسبة قبل استبدال وحدة ذات قيمة أعلى.

أسئلة شائعة

هل يكفي رقم طراز مصعد KONE لشراء قطعة غيار؟

لا. يفيد الطراز في تحديد العائلة المحتملة، لكن رقم القطعة والإصدار والجهد والموصلات ضرورية لتأكيد المطابقة، خاصة في اللوحات ووحدات الاتصال.

هل يمكن تركيب إصدار أحدث من اللوحة نفسها؟

ربما، لكن لا يجوز افتراض ذلك. يجب تأكيد أن الإصدار الأحدث بديل معتمد للرقم المطلوب، مع معرفة أي متطلبات برمجة أو تغيير في التوصيل أو إعدادات النظام.

ما أهم صور يجب إرسالها للمورد؟

صوّر ملصق القطعة، واجهتي اللوحة، الموصلات عن قرب، ومكان التركيب. أضف صورة لوحدة التحكم أو المخطط ذي الصلة إن كان ذلك متاحاً ومسموحاً في إجراءات الموقع.

هل القطعة المعاد تجديدها مناسبة دائماً؟

لا توجد إجابة واحدة. ملاءمتها تعتمد على طبيعة القطعة، مستوى الاختبار الموثق، أهمية التطبيق، ومتطلبات مشروعك. راجع الحالة والاختبار والإصدار والتغليف بدلاً من اتخاذ القرار بناءً على الوصف وحده.

بعد إعداد قائمة البيانات والصور، يمكن مقارنتها مع عرض المورد بنداً ببند قبل إصدار الطلب. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات؛ لذا يفيد إرسال رقم القطعة والمعلومات الفنية الموثقة للحصول على مطابقة أوضح للطلب.
