دليل اختيار واستبدال أزرار Schindler للمصاعد

استبدال أزرار Schindler لا يعتمد على شكل الزر أو قطره فقط. لضمان أن يعمل الزر الجديد مع لوحة التشغيل الحالية، يجب توثيق موضعه في المصعد، وعائلة النظام، ورمز لوحة الدارة، وأبعاد فتحة التثبيت، وطريقة الإضاءة، والرمز المطبوع أو المنقوش، ونوع الموصل. أي اختلاف في واحدة من هذه النقاط قد يؤدي إلى زر لا يثبت في اللوحة، أو لا يضيء، أو لا يستجيب للأمر.

بالنسبة لمقاولي الصيانة وفرق التوريد في الإمارات، أفضل نقطة بداية هي تصوير الزر واللوحة من الأمام والخلف قبل الفك، ثم مقارنة هذه المعلومات مع القطعة البديلة. لا تفترض أن زر النداء في مصعدين من Schindler متوافق لمجرد تشابه الشكل الخارجي؛ فقد تختلف البطاقات والموصلات بين التطبيقات والعائلات.

وظائف أزرار COP وLOP في مصاعد Schindler

توجد الأزرار عادة في موقعين رئيسيين، وتحديد الموقع بدقة يختصر كثيراً من أخطاء الطلب.

لوحة COP هي لوحة التشغيل داخل الكابينة. تضم أزرار الطوابق، فتح الباب وإغلاقه، الإنذار، وأحياناً مفاتيح أو وظائف مقيدة. زر الطابق في هذه اللوحة يرسل طلب الرحلة من داخل الكابينة، ولذلك يرتبط غالباً بتخطيط أزرار محدد، وتسلسل طوابق، وإضاءة تأكيد عند التسجيل أو عند الوصول.

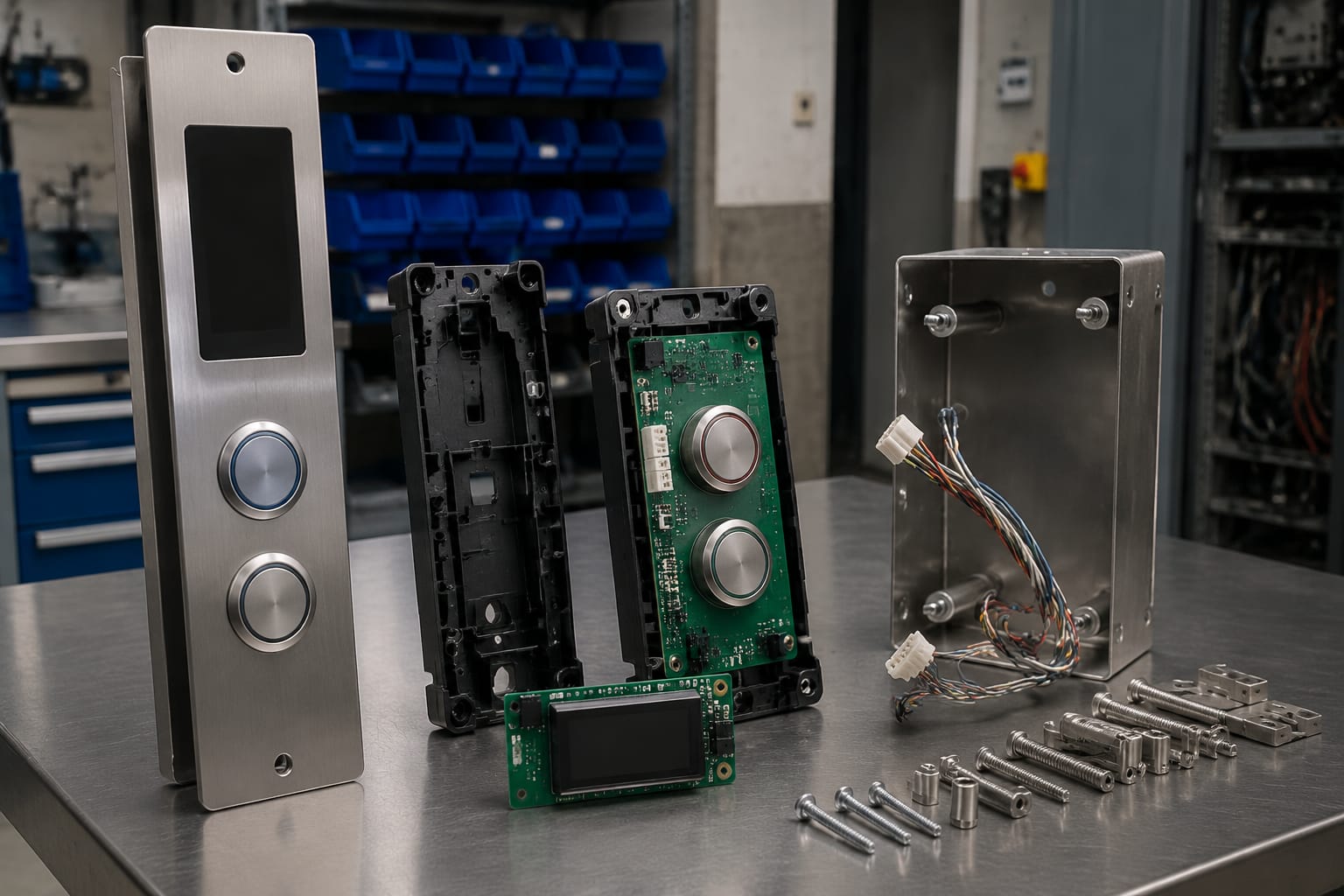

لوحة LOP هي لوحة النداء في الردهة أو عند باب المصعد. قد تكون لوحة نداء صعود وهبوط، أو زر اتجاه واحد في أعلى أو أسفل المبنى، أو جزءاً من لوحة تتضمن شاشة ومؤشرات اتجاه. وظيفتها إرسال طلب النداء من الطابق، وقد تختلف احتياجاتها من حيث الرمز، وعدد الأزرار، والواجهة الإلكترونية عن أزرار الكابينة.

قبل اختيار قطعة بديلة، سجّل ما إذا كان الزر:

• داخل الكابينة أم في الردهة.
• زر طابق، أو فتح/إغلاق باب، أو إنذار، أو نداء صعود/هبوط.
• جزءاً منفرداً يمكن فكه، أم جزءاً من مجموعة زر ولوحة دارة أو شاشة.
• يعمل بالضغط الميكانيكي أم باللمس.
• يملك إضاءة حالة واحدة أو أكثر من حالة إضاءة.

هذا التفريق مهم لأن زراً دائرياً يحمل رقماً داخل COP قد لا يكون بديلاً مناسباً لزر دائري يبدو مشابهاً في LOP. كذلك، قد يكون العطل الفعلي في البطاقة أو التوصيلة خلف الزر، لا في واجهة الزر نفسها.

تحديد تطبيقات 3300 و3600

تظهر تسميات 3300 و3600 كثيراً عند البحث عن قطع غيار Schindler، لكنها ليست بديلاً عن التحقق من اللوحة المركبة فعلياً. يمكن أن تتغير مكونات الواجهة بحسب تكوين المصعد، سنة التحديث، شكل اللوحة، أو وظيفة المحطة، لذلك ينبغي التعامل مع رقم العائلة كمؤشر أولي لا كدليل توافق نهائي.

عند الاشتباه بأن التطبيق تابع لـ 3300 أو 3600، اجمع المعلومات التالية من الموقع:

1. صورة واضحة للواجهة الأمامية للوحة، تشمل ترتيب الأزرار والشاشة إن وجدت.
2. صورة خلفية للزر أو لوحة الدارة، مع إبراز الملصق ورقم القطعة ورمز اللوحة.
3. رقم الطابق أو اتجاه النداء الخاص بالموقع.
4. قياسات فتحة اللوحة وأبعاد الجزء الظاهر من الزر.
5. صور للموصل، وعدد السنون، واتجاه القفل أو اللسان.
6. وصف الإضاءة قبل العطل: لونها، وهل تضيء باستمرار أو عند تسجيل الطلب فقط.
7. ما إذا كان المصعد قد خضع لتحديث سابق للوحة أو نظام التحكم.

في بعض التطبيقات، لا يكون الزر قطعة مستقلة تقليدية، بل يتكامل مع لوحة لمس أو لوحة نداء إلكترونية. عند وجود دائرة خلف الواجهة، من المفيد فحص لوحة زر اللمس لتطبيقات 3300 و3600 بوصفها نوعاً من التجميعات التي يجب مطابقة رمزها وشكلها قبل الاستبدال، لا بمجرد مطابقة اسم المصعد.

لا تعتمد على تسمية المبنى أو رقم المصعد في عقد الصيانة وحدهما. قد تحتوي المنشأة نفسها على أكثر من تكوين، وقد تكون بعض الكبائن أو المداخل قد جرى تحديثها بقطع مختلفة عن الأصل.

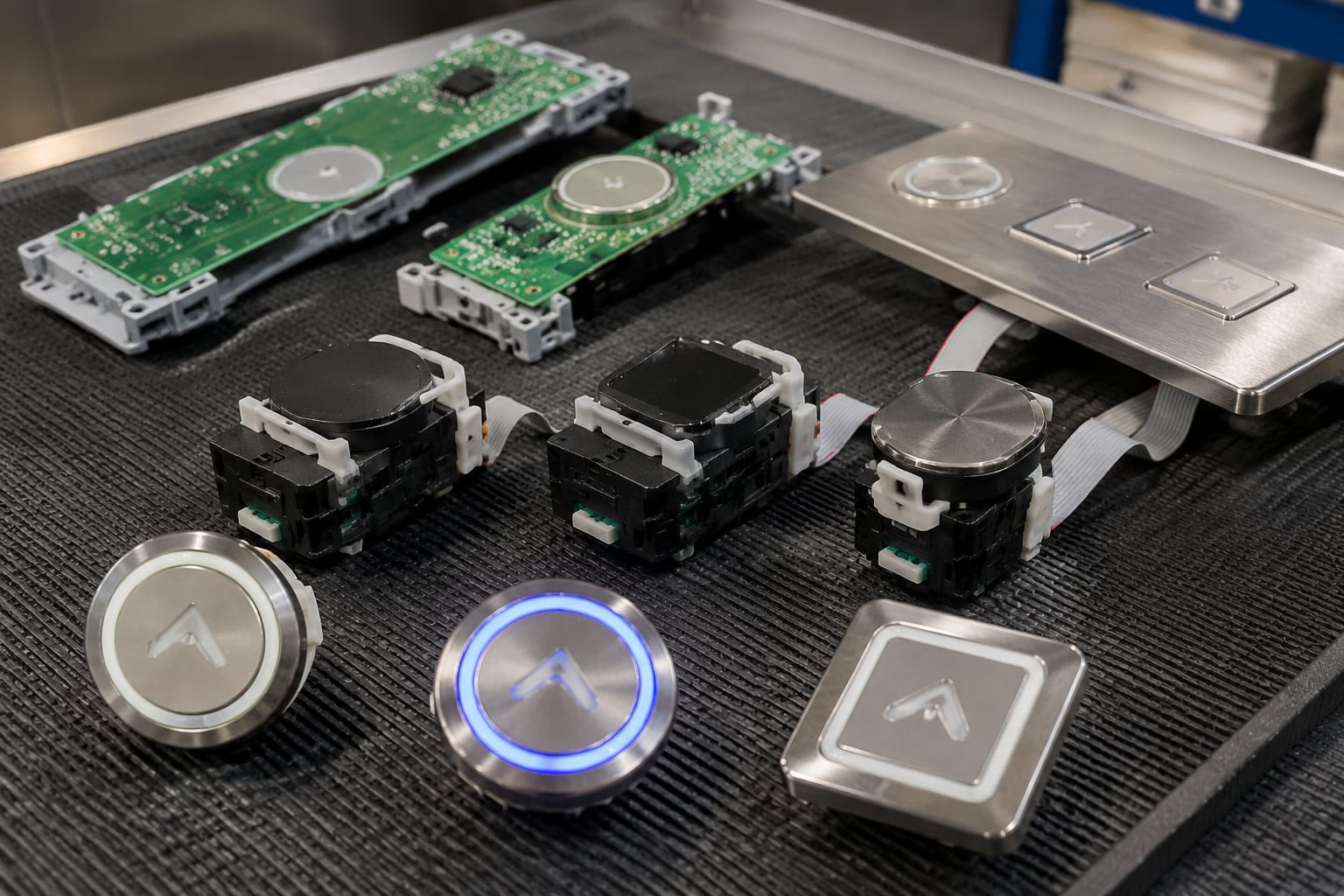

مقارنة الأزرار الضاغطة وأزرار اللمس

الفرق بين الزر الضاغط وزر اللمس ليس شكلياً فقط؛ فهو يحدد أسلوب التركيب، وطبيعة الإشارة، وخطوات التشخيص عند حدوث عطل.

لا تحاول استبدال زر لمس ببديل ضاغط، أو العكس، لمجرد ملاءمة الفتحة. هذه المعالجة قد تغير واجهة المستخدم، وتفشل في التواصل مع الدارة القائمة، أو تتطلب تعديلاً غير مناسب في اللوحة.

عند تعطل زر لمس، ابدأ بالتحقق من النظافة الظاهرية وسلامة الواجهة، ثم افصل التغذية وفق إجراءات العمل المعتمدة قبل فحص الموصلات والبطاقة. لا تستخدم منظفات أو أدوات كاشطة قبل معرفة نوع السطح، لأن الضرر السطحي قد يزيد المشكلة أو يحجب العلامات التعريفية التي تحتاجها لطلب البديل.

مطابقة الأبعاد وطريقة التثبيت

المقاس الصحيح يعني أكثر من قياس قطر الوجه المرئي. يجب مقارنة أبعاد القطعة القديمة والفتحة والتجويف خلف اللوحة، لأن جزءاً يبدو مطابقاً من الأمام قد يصطدم ببطاقة خلفية أو لا يصل موصله إلى مكانه.

خذ القياسات التالية، ويفضل باستخدام أداة قياس دقيقة:

• عرض وارتفاع أو قطر الجزء الظاهر من الزر.
• أبعاد فتحة القص في اللوحة، لا أبعاد الزر فقط.
• عمق التجويف المتاح خلف اللوحة.
• سماكة لوحة الواجهة.
• المسافة بين نقاط أو مشابك التثبيت.
• موضع خروج الكابل أو الموصل بالنسبة إلى جسم الزر.
• المسافة إلى الأزرار المجاورة أو الشاشة أو حافة اللوحة.

افحص أيضاً طريقة التثبيت. قد يستخدم الزر حلقة تثبيت، أو مشبكاً خلفياً، أو براغي، أو يتصل مباشرة بلوحة دارة. لا تعدّل فتحة اللوحة أو تثقبها قبل استنفاد التحقق من القطعة الصحيحة؛ فالتعديل قد يضعف تشطيب اللوحة، أو يجعل العودة إلى التكوين المتوافق أكثر صعوبة.

خطأ شائع هو طلب زر بناءً على صورة أمامية فقط. الصورة الأمامية مفيدة لتحديد الرمز والتشطيب، لكنها لا تثبت العمق أو ترتيب السنون أو موضع القفل. الصورة الخلفية مع القياسات أكثر قيمة في قرار التوريد.

فحص الإضاءة والرموز

الإضاءة تؤدي وظيفة تشغيلية وإرشادية. قد تشير إلى أن النداء تم تسجيله، أو أن الطابق محدد، أو أن الزر خارج الخدمة، أو قد تساعد المستخدم على رؤية الوظيفة في الإضاءة المنخفضة. لذلك يجب مطابقة سلوك الإضاءة وليس اللون المرئي فقط.

سجّل قبل الفك:

• لون الإضاءة في الوضع الطبيعي.
• لون أو نمط الإضاءة بعد الضغط.
• ما إذا كان الرمز أو الحلقة أو محيط الزر هو الجزء المضيء.
• ما إذا كانت الإضاءة ثابتة أو متقطعة أو مرتبطة بحالة الطلب.
• ما إذا كان الزر يضيء رغم عدم استجابته، أو يعمل من دون إضاءة.

تحقق كذلك من الرمز. أزرار الطوابق قد تحمل أرقاماً أو حروفاً أو تسميات خاصة بالمبنى، وأزرار الردهة قد تستخدم سهماً لأعلى أو لأسفل. أما أزرار فتح وإغلاق الباب والإنذار، فيجب مطابقة رمزها بوضوح مع وظيفتها. لا تعتمد على لون الرمز أو موضعه وحده، إذ قد تتشابه الأزرار بينما تختلف الوظيفة أو الإضاءة الداخلية.

إذا كانت العلامة المطبوعة مهترئة، راجع صور اللوحات المماثلة في الموقع أو سجل الصيانة، بدلاً من تخمين الرمز. ويستحسن إبقاء الزر القديم مع بطاقة تعريفه إلى أن ينجح الاختبار النهائي، خصوصاً عندما تكون علامات التعريف الخلفية هي المرجع الوحيد.

التحقق من رموز اللوحات والموصلات

رمز لوحة الدارة هو من أهم بيانات التوافق في قطع Schindler الإلكترونية. قد يحمل الزر أو البطاقة رقماً أو رمزاً مطبوعاً أو ملصقاً، وقد يوجد الرمز في الخلف أو على حافة اللوحة. سجّل النص كاملاً كما يظهر، بما في ذلك أي أحرف أو لاحقات، ولا تختصره أثناء طلب القطعة.

التحقق العملي يتضمن مقارنة:

لا تقارن عدد السنون فقط. موصلان بعدد سنون متساوٍ قد يختلفان في المسافة بينها، أو شكل القفل، أو ترتيب الإشارات. كما أن إدخال موصل بالقوة قد يتلف السنون أو اللوحة. افصل التغذية قبل فصل أو تركيب أي موصل، واتبع إجراءات السلامة المعتمدة لدى جهة الصيانة والموقع.

بالنسبة للوحات نداء الردهة، قد يكون البديل مرتبطاً ببطاقة تتضمن زر الاتجاه بدلاً من زر مفرد. راجع مواصفات لوحة زر نداء الردهة لعائلات 3600 و3300 وقارنها مع صور اللوحة الفعلية ورمزها. هذا النوع من المقارنة يساعد في تمييز ما إذا كانت الحاجة إلى زر منفصل أو إلى تجميع لوحة كامل.

اختبار اللوحة بعد الاستبدال

لا يكتمل الاستبدال عندما يثبت الزر في مكانه. يجب اختبار الوظيفة والواجهة والتكامل مع لوحة التشغيل قبل إعادة تجميع اللوحة بالكامل.

بعد تركيب القطعة وإعادة التوصيلات بصورة صحيحة، نفّذ الاختبار ضمن إجراءات العمل المسموح بها في الموقع:

1. تأكد بصرياً من عدم انحشار الزر أو وجود فراغ غير طبيعي حوله.
2. اختبر الإضاءة في وضع السكون، إن كانت من خصائص الزر.
3. اضغط الزر وتأكد من تسجيل الأمر أو ظهور استجابة الواجهة المتوقعة.
4. راقب هل تتغير الإضاءة عند التسجيل أو بعد تنفيذ الطلب بالطريقة الملائمة للنظام.
5. اختبر الأزرار المجاورة للتأكد من أن التركيب لم يضغط على لوحة الدارة أو الأسلاك.
6. في لوحة الردهة، اختبر الاتجاه الصحيح من الطابق المعني.
7. أعد تثبيت الواجهة ثم أجر اختباراً نهائياً للتأكد من أن الغطاء لا يعيق الحركة أو اللمس.

إذا لم يعمل الزر الجديد، لا تفترض فوراً أن القطعة معيبة. راجع أولاً رمز اللوحة، واتجاه الموصل، وإحكام التثبيت، وسلامة الكابل، وما إذا كانت المشكلة موجودة قبل الاستبدال في البطاقة أو وحدة التحكم. لا تُجر اختبارات تتجاوز صلاحيات فريق العمل أو إجراءات الصيانة المعتمدة.

في تطبيقات اللمس التي تجمع الشاشة والنداء ضمن وحدة واحدة، قد تكون لوحة نداء الردهة باللمس مع شاشة لتطبيقات 3300 أقرب إلى مكون الموقع من زر مستقل. يؤكد ذلك أهمية تحديد نطاق القطعة المعطلة قبل إصدار أمر الشراء.

قائمة تدقيق لتوريد الأزرار

استخدم هذه القائمة عند إعداد طلب لزر أو لوحة بديلة. كل بند يقلل احتمال وصول قطعة متشابهة ظاهرياً لكنها غير صالحة للتركيب.

• [ ] اسم العلامة وعائلة التطبيق المتاحة في الموقع، مثل 3300 أو 3600 عند تأكيدها.
• [ ] موقع القطعة: COP داخل الكابينة أو LOP في الردهة.
• [ ] وظيفة الزر: طابق، صعود، هبوط، باب، إنذار، أو وظيفة أخرى.
• [ ] هل هو زر ضاغط أم واجهة لمس أو لوحة متكاملة.
• [ ] صور أمامية وخلفية واضحة للقطعة واللوحة.
• [ ] رمز اللوحة ورقم القطعة كما يظهران دون اختصار.
• [ ] أبعاد فتحة اللوحة، وأبعاد الزر، والعمق المتاح.
• [ ] طريقة التثبيت ومواقع المشابك أو البراغي.
• [ ] صور للموصل وعدد سنونه واتجاه القفل.
• [ ] وصف الإضاءة والرمز واللون وسلوك الاستجابة.
• [ ] عدد القطع المطلوبة، مع الفصل بين القطع العاطلة والاحتياطية.
• [ ] ملاحظة عن أي تحديث سابق للوحة أو اختلاف بين كبائن ومداخل المبنى.

أخطاء يجب تجنبها عند الشراء

أكثر الأخطاء تكراراً هو الاعتماد على صورة تسويقية أو على قطر الزر وحده. الخطأ الثاني هو تجاهل ظهر القطعة، حيث تظهر غالباً معلومات اللوحة والموصل. والخطأ الثالث هو طلب زر الردهة على أنه زر كابينة أو العكس، خصوصاً عند تشابه لون الحلقة أو شكل الرمز.

تجنب كذلك خلط مصطلح "لوحة زر" مع "زر منفرد". في بعض الحالات، تكون القطعة الصحيحة بطاقة تشمل الزر والواجهة أو الشاشة؛ وفي حالات أخرى، يكون المطلوب الغطاء أو وحدة الزر فقط. وصف نطاق العطل، مع صور وبيانات اللوحة، يجعل التحقق أدق.

أسئلة شائعة

هل يمكن اختيار أزرار Schindler من الصورة فقط؟

لا تكفي الصورة الأمامية وحدها. استخدمها مع صورة خلفية، ورمز اللوحة، ونوع الموصل، والقياسات، وموقع الزر في COP أو LOP. قد تتشابه الواجهات بينما تختلف التوصيلات أو أسلوب التثبيت.

هل يلزم استبدال اللوحة كاملة عند تعطل زر واحد؟

ليس دائماً. قد يكون الزر منفصلاً وقابلاً للاستبدال، لكن بعض أزرار اللمس أو أزرار الردهة تأتي ضمن تجميع إلكتروني. افحص ما إذا كان الزر مستقلاً، ثم قارن رمز اللوحة والتوصيلات قبل تحديد نطاق الاستبدال.

ما البيانات الأهم عند وجود رقمين مختلفين على القطعة؟

سجّل الرقمين مع صور موضعهما. قد يكون أحدهما رقم القطعة والآخر رمز لوحة أو إصدار تصنيع. لا تحذف الأحرف أو الشرطات أو الأرقام اللاحقة، لأنها قد تكون مؤثرة في التوافق.

هل اختلاف لون الإضاءة مقبول؟

لا يُنصح بافتراض ذلك. قد يؤثر اختلاف اللون أو نمط الإضاءة في اتساق واجهة المستخدم أو في دلالة حالة الطلب. أكّد اللون والجزء المضيء وسلوك الإضاءة المطلوب قبل التوريد.
