دليل تحديد وشراء أزرار مصاعد thyssenkrupp

اختيار بديل لأزرار مصاعد thyssenkrupp لا يبدأ من شكل الزر أو لون الإضاءة فقط. التوافق الحقيقي يعتمد على موقع الزر، وعائلة لوحة التشغيل أو المتحكم، وأبعاد فتحة التركيب، ونوع الإضاءة، وتوصيلات اللوحة الإلكترونية. زر متشابه ظاهرياً قد لا يثبت في الفتحة، أو لا يعمل مع لوحة النداء، أو لا يحقق وظيفة الإضاءة واللمس المطلوبة.

لذلك، أفضل طريقة للشراء أو التوريد هي تحويل القطعة المركبة إلى ملف تعريف واضح: صور مفصلة، قياسات، أرقام لوحات، معلومات الموصلات، ووصف للسلوك التشغيلي. هذا الأسلوب مفيد لمقاولي الصيانة وشركات التحديث والمستوردين في الإمارات عند تقييم بديل متوافق، سواء كان المطلوب زر مقصورة منفرداً أو لوحة نداء كاملة أو شاشة مرتبطة بها.

مواقع أزرار المقصورة والهبوط

ابدأ بتحديد مكان القطعة بدقة، لأن أزرار المصعد المتشابهة قد تؤدي وظائف وتستخدم توصيلات مختلفة تماماً حسب موضعها.

أزرار لوحة التحكم داخل المقصورة

توجد هذه الأزرار في لوحة التحكم داخل المقصورة، وقد تشمل:

• أزرار الطوابق.
• فتح الباب وإغلاقه.
• زر الإنذار أو الجرس.
• زر الاتصال أو الهاتف، عند وجوده.
• أزرار وضع الخدمة أو المفاتيح المعتمدة.
• مؤشرات الإشغال أو الوظائف الخاصة ضمن اللوحة.

دوّن رقم الطابق أو الرمز المطبوع، وهل الزر منفرد أو جزء من صف أو وحدة متكاملة. كذلك، صوّر اللوحة كاملة ثم الزر من الأمام والجانب والخلف. الصورة الواسعة تبيّن ترتيب العناصر، بينما تكشف الصورة الخلفية طريقة التثبيت ونوع الموصل.

عند استبدال مجموعة كبيرة من عناصر المقصورة أو تحديث مظهرها، قد يكون من العملي تقييم لوحات التحكم وأزرار وشاشات المقصورة المخصصة كوحدة واحدة، بدلاً من افتراض أن كل زر منفرد يمكن مطابقته بلا تأثير على بقية اللوحة.

أزرار النداء في الردهة

زر النداء في الردهة قد يكون زر صعود أو نزول منفرداً، أو زوجاً من الأزرار، أو جزءاً من لوحة تشمل مؤشراً للاتجاه أو شاشة للطابق. لا تخلط بين زر النداء ولوحة النداء كاملة؛ فقد تكون المشكلة في وجه الزر فقط، أو في مفتاحه الداخلي، أو في اللوحة الإلكترونية خلفه.

سجّل لكل لوحة هبوط:

• الموقع: طابق عادي، ردهة دخول، موقف سيارات، سطح، أو طابق خدمة.
• عدد الأزرار ووظيفة كل منها.
• ما إذا كان هناك سهم مضيء أو شاشة أو قارئ بطاقات.
• شكل الواجهة: دائرية أو مربعة أو مستطيلة أو لمس.
• طريقة التركيب: سطحية، غاطسة، أو ضمن إطار معدني.
• ما إذا كانت عدة مصاعد تشترك في لوحة النداء نفسها.

في المجمعات ذات أكثر من مصعد، لا يعني تطابق واجهات لوحات النداء أن جميعها تستخدم لوحة إلكترونية أو إعدادات متطابقة. يجب توثيق لوحة واحدة على الأقل من كل مجموعة تشغيل أو بنك مصاعد.

تحديد عائلة اللوحة والمتحكم

اسم المصنّع وحده لا يعرّف القطعة. أنظمة thyssenkrupp قد تستخدم أجيالاً وتكوينات مختلفة من لوحات المقصورة ولوحات النداء والمتحكمات، وقد تختلف تفاصيل الواجهة حتى داخل مشروع واحد. ابحث عن بيانات يمكن التحقق منها على القطعة نفسها، لا عن وصف عام مثل “زر thyssenkrupp”.

افحص المناطق الآتية:

• ظهر لوحة التحكم في المقصورة.
• خلف لوحة النداء في الردهة.
• ملصق على جسم الزر أو حامله.
• اللوحة الإلكترونية المتصلة بالزر أو الشاشة.
• خزانة المتحكم، عند توفر صلاحية الوصول وبواسطة فني مؤهل.
• وثائق الصيانة أو قائمة قطع الغيار الأصلية للموقع.

صوّر أي ملصق بالكامل قبل التقاط لقطة مقربة لرقمه. تشمل البيانات المفيدة عادة رقم القطعة، ورقم الإصدار، وتاريخ أو دفعة التصنيع، واسم اللوحة، ورمز الباركود أو QR إن وجد. لا تفترض أن رقماً ظاهراً على الغطاء المعدني هو رقم الزر؛ قد يشير إلى التجميعة أو اللوحة الخارجية فقط.

ما الذي يثبت عائلة القطعة؟

أفضل دليل هو رقم قطعة قابل للقراءة على الزر أو لوحته أو بطاقة الدارة المطبوعة. بعده تأتي مطابقة مجموعة عوامل: شكل الحامل، عدد الأرجل أو أطراف الموصل، حجم الفتحة، وظيفة الإضاءة، وطراز لوحة المقصورة أو النداء. أما صورة الواجهة وحدها فهي دليل أولي فقط.

إذا لم يتوفر رقم القطعة، اطلب التقييم على أنه “بديل متوافق” لا “قطعة أصلية مؤكدة”. هذه الصياغة أكثر دقة، وتسمح للمورد بفحص الأبعاد والواجهة الكهربائية قبل العرض.

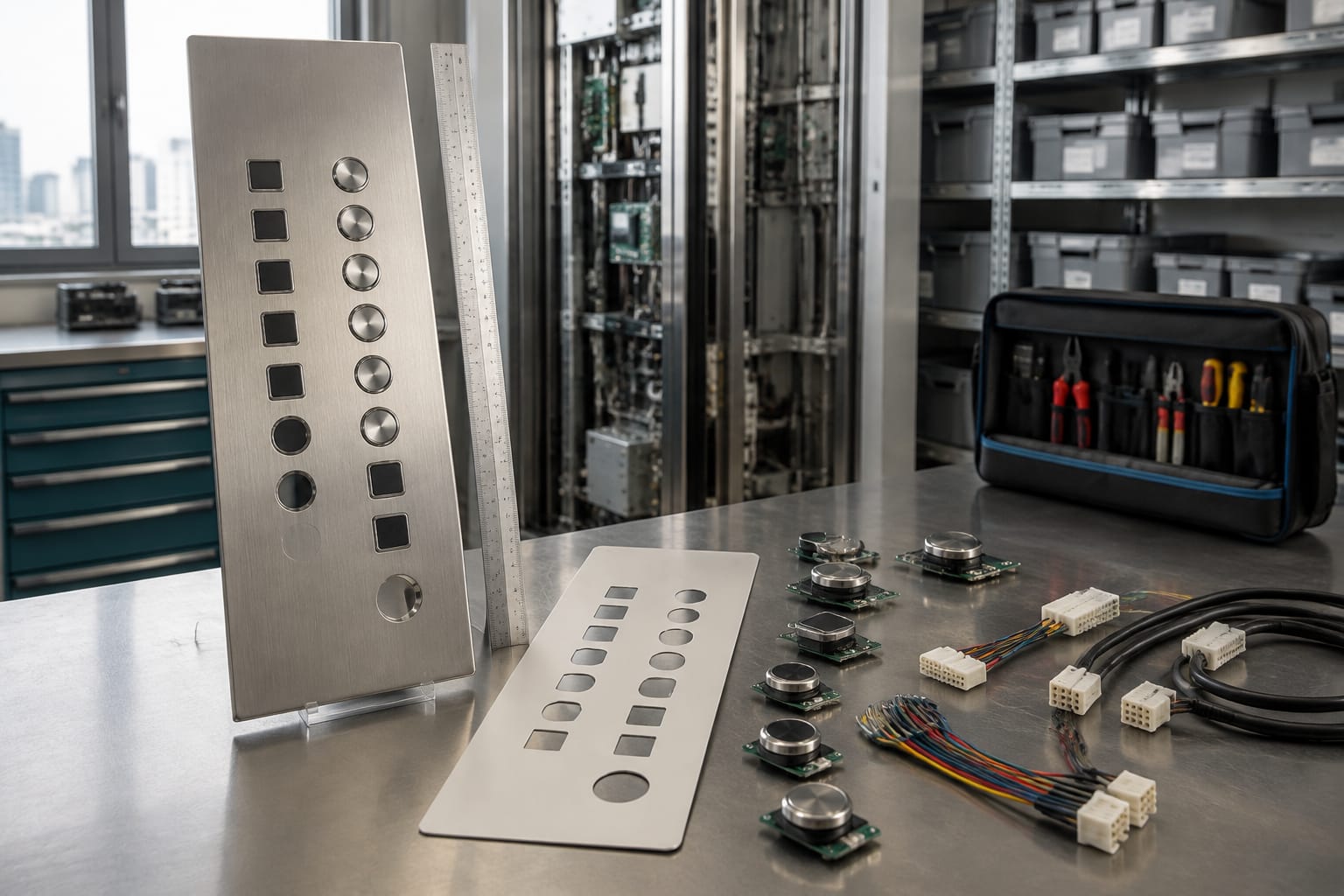

قياس أبعاد الزر وفتحة التركيب

القياس هو ما يمنع أكثر أخطاء التوريد شيوعاً: وصول زر لا يدخل في فتحة اللوحة، أو يدخل لكنه لا يثبت، أو يترك فراغاً حول الإطار. استخدم مسطرة دقيقة أو قدم قياس، وسجّل القياسات بالملليمتر.

خذ القياسات التالية، مع تحديد ما إذا كانت تخص الزر أو الفتحة أو الإطار:

صوّر أداة القياس بجانب البعد المقاس، خصوصاً إذا كانت الفتحة مستطيلة أو ذات زوايا خاصة. لا تعتمد على تقدير مثل “حوالي 30 مم”، لأن فرقاً صغيراً قد يمنع التركيب أو يسبب حركة غير مرغوبة للزر.

الفتحة ليست دائماً بحجم الزر

في الأزرار الدائرية، قد يكون قطر الغطاء المرئي أكبر من قطر فتحة التركيب. وفي الأزرار المربعة أو المستطيلة، قد تكون الواجهة أكبر من القصّة المعدنية. لذلك دوّن البعدين دائماً، ولا تستخدم قطر الواجهة وحده لتحديد البديل.

كذلك، افحص اتجاه المفتاح أو اللسان أو موضع شق منع الدوران. قد يتطابق القطر بينما تختلف هذه التفاصيل، فلا يستقر الزر في مكانه كما يجب.

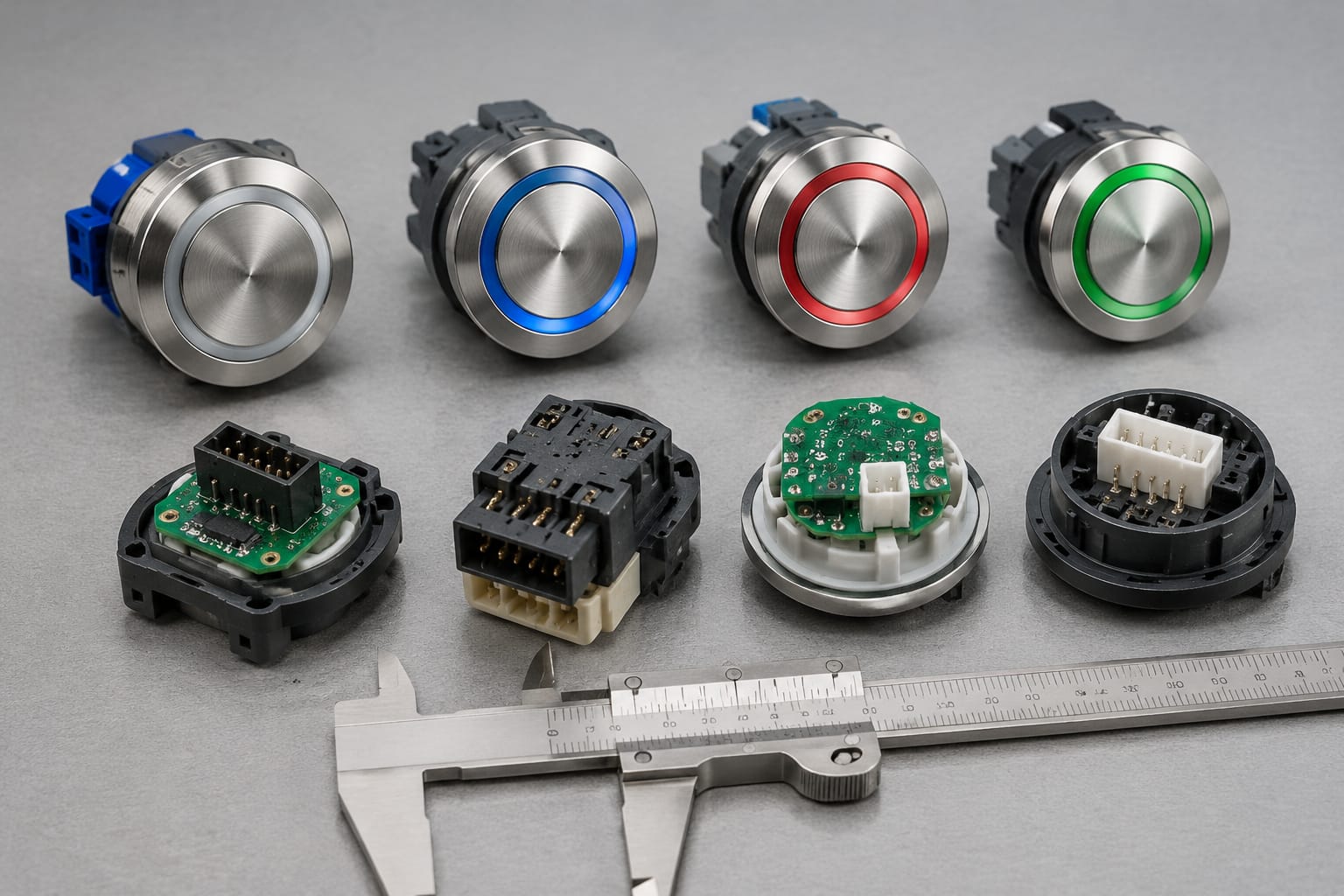

فحص الإضاءة والخصائص اللمسية

الزر ليس مكوّناً ميكانيكياً فقط. يجب أن يعيد البديل الإشارات التي يعتمد عليها المستخدم والفني: إضاءة الاستدعاء، تأكيد تسجيل الطلب، قراءة الرقم أو الرمز، والتمييز باللمس.

وثّق حالة الإضاءة لكل زر:

• هل يضيء دائماً أم عند الضغط فقط؟
• هل تتغير الإضاءة بعد تسجيل الطلب أو عند وصول المصعد؟
• ما اللون الفعلي في التشغيل، وليس لون الغطاء وهو مطفأ؟
• هل الإضاءة محيطية، خلف الرمز، أم على شكل نقطة أو حلقة؟
• هل يوجد وميض أو سلوك مختلف في وضع الحريق أو الأعطال، إن كان ظاهراً؟

لا تستنتج جهد الإضاءة أو نوعها من اللون. قد تكون الدارة المدمجة ونظام التحكم هما المحددان لطريقة التشغيل. يلزم تأكيد الواجهة الكهربائية والجهد والإشارات من بيانات القطعة أو النظام قبل توصيل بديل.

الرموز وبرايل والبروز

تحقق من الرمز المطبوع أو المحفور، واتجاهه، ولغته، ووجود برايل أو أرقام بارزة. في المقصورة، قد يكون موضع برايل بالنسبة للزر أو قربه جزءاً من تصميم اللوحة وليس من الزر نفسه. لذلك يجب تصوير المنطقة المحيطة، لا الزر وحده.

يفضل أيضاً تسجيل:

• درجة بروز الزر عن سطح اللوحة.
• قوة الضغط أو شعور النقرة، إن أمكن وصفه.
• سطح مقاوم للخدش أو لامع أو مطفي.
• حالة تلف الرمز أو تآكل الطباعة.
• وجود حلقة معدنية أو إطار بلاستيكي.

لا يثبت التشابه البصري أن الإحساس اللمسي أو قراءة برايل مطابقان. يجب مراجعة هذه الخصائص عند أعمال التحديث التي تتطلب اتساقاً في جميع الأدوار أو المقصورات.

تسجيل رموز اللوحات والموصلات

في كثير من الحالات، لا يكون الزر متصلاً بأسلاك منفردة، بل بلوحة إلكترونية أو ضفيرة أو موصل متعدد الأطراف. هنا يصبح رمز اللوحة ونوع الموصل أهم من الصورة الأمامية.

بعد عزل التغذية واتباع إجراءات السلامة المعتمدة في الموقع، صوّر الجانب الخلفي للقطعة والموصل في موضعه قبل فصله. ينبغي أن يظهر في الصور:

• رقم اللوحة الإلكترونية واسمها إن وجد.
• أرقام المراجعة أو الإصدار.
• عدد الموصلات ومواقعها.
• عدد الأرجل أو الفتحات في كل موصل.
• لون الضفيرة وترتيب الأسلاك، عند ظهورها.
• ترقيم أطراف التوصيل أو علامات مثل CN وJ وIN، إن وجدت.
• أي جسور أو مفاتيح إعداد على اللوحة.

لا تعتمد على عدد الأسلاك وحده. موصلان بأربعة أطراف قد يختلفان في ترتيب الإشارات، ومفتاح موصل بطريقة خاطئة يمكن أن يسبب عطلاً أو سلوكاً غير صحيح. لا ينبغي تجربة بديل بالتركيب العشوائي، خصوصاً في دوائر الباب أو الإنذار أو الإشارات المرتبطة بوظائف السلامة.

فرّق بين الزر واللوحة الحاملة

قد يكون العطل في وحدة الضغط نفسها، أو في لوحة الـPCB خلفها، أو في موصل مفكوك أو متأكسد. قبل طلب قطعة، حدّد أي مستوى من التجميعة مطلوب:

1. غطاء أو عدسة أمامية فقط.
2. زر كامل مع مفتاح وإضاءة.
3. زر مع حامل أو إطار.
4. لوحة أزرار كاملة.
5. لوحة نداء أو لوحة إلكترونية مع الشاشة والموصلات.

هذا التحديد يحمي من طلب تجميعة أكبر من اللازم أو استبدال زر منفرد بينما السبب الفعلي هو لوحة النداء.

تقييم تكامل الشاشة ولوحة النداء

تحتاج شاشات الطوابق ومؤشرات الاتجاه ولوحات النداء إلى تقييم كوحدة متكاملة عندما تكون مرتبطة بواجهة إلكترونية مشتركة. لا يكفي أن تعمل شاشة بديلة بالعرض نفسه؛ يجب أن تتوافق مع مصدر التغذية والاتصال والبيانات وتركيب الواجهة.

أسئلة التحقق قبل اختيار شاشة أو لوحة

سجّل الإجابات المتاحة على الأسئلة التالية:

• هل الشاشة داخل لوحة النداء أم مستقلة فوق باب المصعد؟
• هل تعرض رقم الطابق فقط أم الاتجاه والحالة والرسائل أيضاً؟
• هل تعمل الأزرار والشاشة على لوحة إلكترونية واحدة؟
• هل يوجد موصل بيانات منفصل عن التغذية؟
• هل العطل في الشاشة، أو الزر، أو لوحة النداء، أو الاتصال بالمتحكم؟
• هل التصميم الحالي يستخدم أزراراً ميكانيكية أم واجهة لمس؟

بالنسبة لمشاريع التحديث، تختلف متطلبات لوحة النداء اللمسية عن لوحة الأزرار التقليدية، خصوصاً في طريقة التركيب وتكامل الشاشة وواجهة التحكم. يمكن مراجعة خيارات لوحات النداء اللمسية وأزرار المصاعد عند مقارنة شكل التحديث بنطاق التوافق المطلوب.

وعند وجود لوحة تجمع زر النداء مع عرض الطابق أو الاتجاه، من الأفضل تقييم التجميعة كاملة. تعرض لوحات أزرار النداء وشاشات المصاعد نوع العناصر التي ينبغي توثيقها في هذا الطلب، مثل اللوحة والشاشة والزر والواجهة الخلفية.

لا تفصل الجانب الشكلي عن البرمجة

قد تبدو الواجهة الجديدة مناسبة للديكور، لكن دمجها قد يتطلب إعداد عناوين، أو توافق بروتوكول اتصال، أو لوحة وسيطة، أو تعديل في القصّة المعدنية. هذه متطلبات تختلف حسب النظام ولا يمكن تأكيدها من صورة أمامية. عند مقارنة البدائل، افصل بين ثلاثة أمور: ملاءمة التركيب، والتوافق الكهربائي، والتكامل مع المتحكم.

فحوصات سهولة الاستخدام والمتانة

ينبغي أن يحقق زر المصعد وظيفته بوضوح في الاستخدام اليومي، لا أن يركب في موضعه فقط. في البيئات ذات الاستخدام الكثيف، افحص حالة القطع القائمة لتحديد سبب الفشل المتكرر قبل طلب دفعة بديلة.

سهولة الوصول والاستخدام

تحقق من العناصر التالية في الموقع:

• وضوح الرقم أو السهم تحت الإضاءة العادية والمنخفضة.
• تباين الرمز مع الخلفية.
• إمكان تمييز الوظائف باللمس.
• ثبات الزر وعدم ميله داخل الفتحة.
• عدم وجود حواف حادة أو أجزاء مفكوكة.
• اتساق مواضع الأزرار والرموز بين المقصورات المتشابهة.
• ملاءمة برايل والرموز البارزة للترتيب القائم في اللوحة.

تتأثر متطلبات الإتاحة في الإمارات بنوع المبنى والجهة المالكة والاشتراطات المطبقة على المشروع. لذلك لا تفترض أن توفر برايل أو لوناً معيناً يكفي وحده لإثبات الامتثال. راجع المواصفات المعتمدة للمشروع ومتطلبات الجهة المختصة قبل تنفيذ استبدال واسع.

المتانة والبيئة التشغيلية

سجّل مادة الواجهة الظاهرة، مثل المعدن أو البلاستيك أو الزجاج، وحالة السطح بعد الاستخدام. الاسوداد حول الزر، دخول الرطوبة، تشقق الغطاء، ضعف الإضاءة، أو تآكل الموصلات ليست مشاكل شكلية فقط؛ قد تشير إلى سبب ينبغي معالجته قبل استبدال القطعة.

ضع في الاعتبار:

• كثافة الاستخدام في مبنى سكني أو فندقي أو تجاري.
• احتمال التنظيف المتكرر بمواد قد تؤثر في الطباعة أو العدسات.
• تعرض لوحات النداء الخارجية للغبار أو الرطوبة.
• اهتزاز الباب أو ارتخاء اللوحة الحاملة.
• حرارة خزانة اللوحة أو ظروف التهوية، عند ارتباط العطل بدارة إلكترونية.

لا يمكن استنتاج تصنيف الحماية أو العمر التشغيلي أو ملاءمة مادة معينة من المظهر. اطلب بيانات فنية صريحة عند كون هذه النقاط شرطاً للمشروع.

إعداد طلب توريد مكتمل

طلب مثل “أحتاج زر مصعد thyssenkrupp” يبدأ المحادثة لكنه لا يكفي لتقييم البديل. الطلب المكتمل يقلل الأسئلة المتبادلة ويجعل المقارنة بين عروض الموردين أكثر دقة.

قائمة المعلومات الأساسية

أرفق ما يلي مع كل طلب:

• وصف القطعة المطلوبة ووظيفتها وموقعها.
• عدد الوحدات المطلوبة، مع الفصل بين العينات والكمية الإجمالية.
• صور أمامية وخلفية وجانبية واضحة.
• صورة للوحة كاملة وللمصعد أو موقع الردهة عند الحاجة لفهم التركيب.
• قياسات الزر وفتحة التركيب والإطار والعمق بالملليمتر.
• كل أرقام القطع واللوحات والملصقات الظاهرة.
• صور الموصلات وعدد أطرافها وترتيبها.
• وصف الإضاءة والرمز والبرايل واللون أثناء التشغيل.
• معلومات الشاشة أو مؤشر الاتجاه، إن كان جزءاً من التجميعة.
• صور للعيب أو مقطع قصير لسلوك العطل، عندما يكون العطل متقطعاً.
• متطلبات المشروع الخاصة بالتشطيب أو الإتاحة أو الاعتماد، إن وجدت.

اكتب بوضوح إن كنت تقبل بديلاً متوافقاً أو تحتاج مطابقة برقم قطعة محدد. كذلك ميّز بين “تأكيد التوافق قبل الطلب” و“إرسال نموذج للمراجعة”، لأن لكل خيار أثراً مختلفاً في نطاق التوريد والتركيب.

أخطاء شائعة عند طلب البديل

أكثر الأخطاء التي تؤخر التوريد أو تؤدي إلى قطعة غير مناسبة هي:

• إرسال صورة أمامية فقط.
• قياس وجه الزر وإهمال فتحة اللوحة.
• تجاهل عمق القطعة ومساحة الأسلاك خلفها.
• اعتبار اللون وصفاً كافياً للإضاءة.
• طلب زر منفرد مع أن العطل في لوحة إلكترونية.
• الخلط بين رقم التجميعة ورقم القطعة المطلوب.
• افتراض أن جميع المصاعد في الموقع تستخدم النظام نفسه.
• تجاهل فحص التوافق قبل تركيب كمية كاملة.

بالنسبة لمشتريات المشاريع أو الكميات المتكررة، يفيد اعتماد نموذج طلب موحد لكل موقع أو طابق أو بنك مصاعد. فهو يوضح إن كانت القطع موحدة فعلاً، ويمنع دمج صور وقياسات تخص أنظمة مختلفة في طلب واحد.

أسئلة شائعة

هل يمكن تحديد زر thyssenkrupp من صورة فقط؟

قد تساعد الصورة على تضييق الخيارات، لكنها لا تكفي عادة لتأكيد التوافق. أضف قياسات الفتحة والعمق، وصور الجانب الخلفي، وأرقام اللوحات والموصلات.

هل يصلح زر بالمقاس نفسه إذا اختلف الموصل؟

ليس بالضرورة. قد تختلف وظيفة الأطراف، وطريقة تشغيل الإضاءة، وإشارات لوحة التحكم. يجب تأكيد الواجهة الكهربائية قبل اعتماده.

متى أطلب لوحة نداء كاملة بدلاً من زر؟

اطلب لوحة كاملة عندما يكون الزر والشاشة والدارة الإلكترونية أو الهيكل الحامل جزءاً من تجميعة غير قابلة للفصل، أو عندما يكون العطل في اللوحة نفسها وليس في المفتاح فقط.

هل يمكن تحديث شكل الأزرار مع الإبقاء على المتحكم الحالي؟

قد يكون ذلك ممكناً، لكن القرار يتطلب فحص فتحة التركيب، والتوصيلات، والإضاءة، والتكامل مع المتحكم، ومتطلبات المشروع. لا ينبغي التعامل معه كتغيير تجميلي فقط.

للبدء عملياً، اجمع ملف التوثيق للقطعة القائمة وفق القائمة أعلاه، ثم استخدمه لمقارنة البدائل أو لإرسال طلب توريد واضح. تدعم Kelevator المشترين من المستوردين والموزعين ومقاولي الصيانة ومشاريع التحديث في توريد قطع غيار مصاعد متعددة العلامات، ويتيح الملف المكتمل تقييم البديل المطلوب على أساس فني قابل للمراجعة.
