دليل اختيار قطع مصاعد ThyssenKrupp وTKE البديلة

تحديد قطع مصاعد ThyssenKrupp Elevator لا يعتمد على اسم المصعد أو صورة القطعة وحدهما. الطريقة الآمنة هي ربط رقم هوية المصعد ووحدة التحكم بكود القطعة الكامل، رقم المراجعة، نوع الموصلات، ومواصفات التغذية والإشارات. هذا مهم بصفة خاصة في المباني التي تضم مصاعد ركبت في سنوات مختلفة أو خضعت لتحديث جزئي.

عند البحث عن thyssenkrupp elevator parts في سوق الإمارات، ابدأ بتجميع بيانات القطعة المركبة فعلياً قبل اعتماد بديل. قد تتشابه لوحات العرض أو الاتصال من الخارج، لكن اختلاف إصدار اللوحة أو ترتيب الأرجل أو بروتوكول الاتصال قد يمنع التشغيل أو يسبب أعطالاً متقطعة بعد التركيب.

تسميات ThyssenKrupp Elevator وTKE

تغيّر الاسم التجاري لأعمال المصاعد في المجموعة من ThyssenKrupp Elevator إلى TK Elevator، ويستخدم كثير من العاملين الاختصار TKE. لكن تغيير الاسم لا يعني أن القطع القديمة أصبحت تحمل تسمية موحدة، ولا أن كل قطع TKE قابلة للتبادل مع قطع ThyssenKrupp السابقة.

قد تظهر على اللوحة أو الملصق تسميات مختلفة، مثل:

• ThyssenKrupp Elevator أو ThyssenKrupp.
• TK Elevator أو TKE.
• اسم نظام أو عائلة تحكم مرتبطة بالمصعد.
• رقم قطعة داخلي، رقم رسم، رقم مخزون، أو رمز تجميعة.
• كود مصنّع إلكتروني للوحة، وهو ليس دائماً رقم طلب القطعة النهائي.

المعيار الحاسم هو التوافق الفني الموثق، وليس الاسم المطبوع على الغلاف فقط. على سبيل المثال، قد تستبدل الشركة المصنّعة لوحة قديمة بقطعة تحمل رقماً أحدث، ولكن ذلك الاستبدال قد يتطلب برمجة، كابل تحويل، إعدادات لوحة تحكم، أو تغييراً في الإصدار البرمجي.

لا تفترض أن كلمة “بديل” تعني “تركيب مباشر”. اطلب توضيحاً صريحاً حول ما إذا كانت القطعة:

1. مطابقة للرقم الأصلي نفسه.
2. بديل رسمي للرقم الأصلي.
3. بديل متوافق يحتاج إلى تعديل أو إعداد.
4. لوحة مجددة أو مستعملة، مع توضيح حالتها واختبارها.
5. قطعة ضمن منظومة تتطلب مكونات إضافية.

تحديد المصعد وعائلة وحدة التحكم

قبل طلب أي من قطع مصاعد ThyssenKrupp، عرّف المنظومة التي تعمل فيها القطعة. لوحة نداء المقصورة، أو شاشة الطابق، أو بطاقة الاتصال لا تُقيَّم بمعزل عن وحدة التحكم والشبكة الداخلية للمصعد.

اجمع البيانات من لوحة بيانات المصعد، خزانة التحكم، والقطعة نفسها. ينبغي أن يتضمن الملف الفني الداخلي للموقع المعلومات التالية:

عند وجود أكثر من مصعد في المبنى، لا تستخدم رقم الجزء المستخرج من مصعد واحد كأساس تلقائي لجميع المصاعد. قد يحمل المصعدان التصميم نفسه ظاهرياً، بينما يختلفان في كابينة المقصورة أو نظام الاتصال أو تحديثات تمت خلال الصيانة السابقة.

افصل بين رقم المصعد ورقم اللوحة

رقم تعريف المصعد مهم لمراجعة التكوين، لكنه لا يحل محل رقم اللوحة. وبالمقابل، رقم اللوحة وحده قد لا يكفي إذا كانت القطعة تقبل عدة إعدادات أو إذا كان لها إصدار مخصص.

أفضل طلب استبدال يربط بين العنصرين: رقم المصعد أو بيانات وحدة التحكم من جهة، ورقم القطعة ومراجعتها وصورها من جهة أخرى. هذا يقلل حالات توريد لوحة صحيحة من حيث الاسم لكنها غير مناسبة للنظام المركب.

قطع العرض والاتصال الشائعة

تتكرر الحاجة إلى قطع العرض والاتصال في أعمال الصيانة والتحديث، لأن هذه الأجزاء تتعرض للاستخدام اليومي داخل المقصورة وعند المداخل، كما أنها ترتبط بكوابل وإشارات متعددة. من أكثر الفئات التي تستلزم تحققاً دقيقاً:

• لوحات العرض الخارجية التي تعرض اتجاه الحركة أو رقم الطابق.
• شاشات أو مؤشرات المقصورة.
• لوحات اتصال المقصورة التي تربط مكونات لوحة التشغيل بوحدة التحكم.
• بطاقات الإدخال والإخراج والواجهات المرتبطة بالأزرار والمؤشرات.
• كابلات التوصيل أو الحوامل أو وحدات العرض المرافقة للوحة.
• لوحات تشغيل المقصورة التي تتضمن أزراراً، مؤشرات، أو واجهات اتصال.

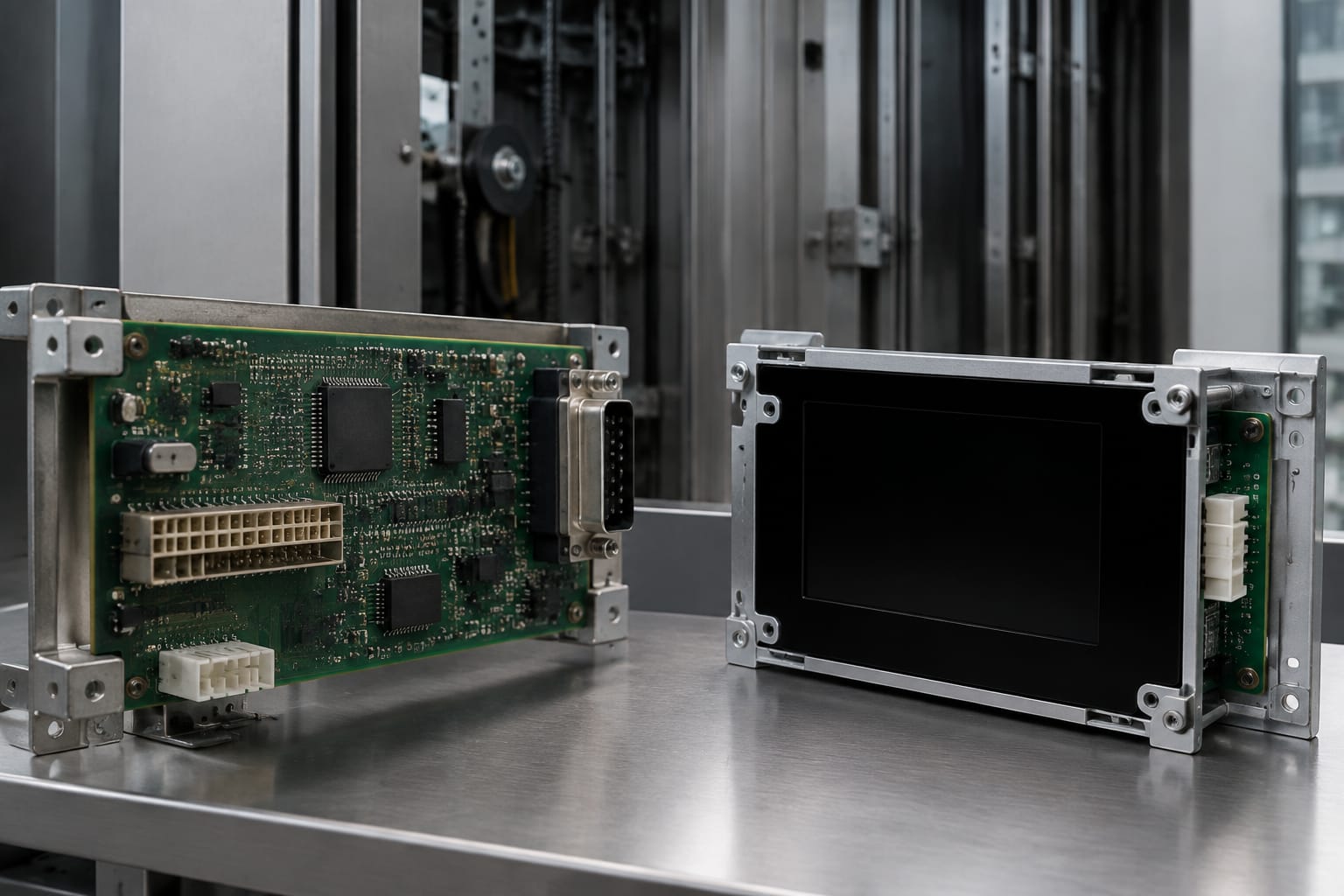

عند تقييم لوحة عرض خارجية، راجع حجم الشاشة، موضع التثبيت، عدد وأشكال الموصلات، فولتية التشغيل، ونوع الإشارة. يمكن الاطلاع على مثال لفئة [لوحات العرض الخارجية لقطع مصاعد Thyssen](/products/outbound-display-board-thyssen-elevator-parts-lift-accessories/) عند مطابقة نوع القطعة بالرقم والبيانات الفنية الفعلية.

أما لوحة الاتصال داخل المقصورة، فالأولوية تكون لمسار الإشارات وترتيب الموصلات وتوافقها مع باقي مكونات المقصورة، وليس لقياس اللوحة فقط. توجد أيضاً فئة [لوحات اتصال المقصورة ذات الشريحة المستطيلة](/products/car-communication-board-rectangular-chip-thyssen-elevator-parts-lift-accessories/) يمكن استخدامها كمرجع بصري وفني عند مقارنة تفاصيل القطعة المطلوبة.

في بعض التكوينات، تظهر أرقام مرتبطة بسلاسل أو لوحات محددة، مثل 3600. وجود الرقم لا يكفي وحده لاعتماد الشراء؛ يجب مطابقة الكود الكامل والإصدار. عند البحث ضمن هذه الفئة، راجع [لوحة اتصال وعرض المقصورة 3600](/products/3600-car-communication-elevator-display-board-cop-lift-parts/) مع بيانات اللوحة الأصلية وكابلات الموقع.

لا تشخّص اللوحة من العرض فقط

عدم إضاءة شاشة الطابق لا يثبت بالضرورة تلف لوحة العرض. قد يكون السبب تغذية غير مستقرة، كابل مقصورة متضرر، موصل مرتخٍ، عطل في لوحة اتصال أخرى، أو إعداد ضمن وحدة التحكم. لذلك، ينبغي أن يسبق طلب القطعة فحص مهني للجهد، الاستمرارية، ورسائل الأعطال وفق إجراءات العمل الآمنة المعتمدة لدى المقاول.

قراءة أكواد اللوحات وملصقات المراجعة

قد تحتوي اللوحة على عدة أرقام، واختيار الرقم الخطأ من أكثر أسباب طلب قطع غير مطابقة. افصل بين رقم القطعة القابل للطلب وبين رقم الدفعة أو الرقم التسلسلي أو رقم تصميم لوحة الدوائر المطبوعة.

ابحث عن الحقول التالية وصوّرها بوضوح:

• Part No. أو اختصار مشابه: غالباً الرقم الأهم في المطابقة.
• Revision / Rev.: رقم مراجعة التصميم أو الإصدار.
• Serial No.: تعريف قطعة فردية، ولا يكفي للبحث عن بديل.
• PCB No. أو رقم لوحة الدوائر: قد يكون مفيداً، لكنه قد يختلف عن رقم التجميعة النهائية.
• Date Code: رمز تصنيع أو دفعة.
• ملصقات الجودة أو الإصلاح السابقة: قد تكشف أن اللوحة ليست الإصدار الأصلي.

دوّن الكود كما هو تماماً، شاملاً الشرطات، المسافات، الحروف اللاحقة، وأي لاحقة للمراجعة. الخطأ بين 0 وO، أو 1 وI، أو إغفال حرف في نهاية الكود قد يقود إلى لوحة من عائلة مختلفة.

أهمية رقم المراجعة

رقم المراجعة ليس تفصيلاً شكلياً. قد يُدخل الإصدار الأحدث تغييراً في مكوّن إلكتروني أو تخطيط الموصلات أو برنامج مدمج. وفي المقابل، قد يقبل البديل الجديد مراجعة أقدم ضمن نطاق محدد. لا يمكن تأكيد ذلك من الرقم العام فقط.

عندما لا تكون المراجعة ظاهرة أو يكون الملصق ممسوحاً، اعتمد على مجموعة أدلة بدلاً من التخمين:

1. صور أمامية وخلفية عالية الوضوح.
2. صورة قريبة لكل موصل مع الرقم أو الرمز المطبوع بجواره.
3. أبعاد اللوحة ومواقع فتحات التثبيت.
4. بيانات خزانة التحكم.
5. نسخة من سجل العطل، إن كان متاحاً.
6. صورة لأي ملصق على الكابل المتصل باللوحة.

مقارنة الموصلات والتصنيفات الكهربائية

تطابق شكل الموصل لا يضمن تطابق الإشارة. قد يستخدم موصلان الهيكل نفسه وعدد الأرجل نفسه، لكن يختلف تخصيص الأرجل أو الجهد أو نوع الاتصال. لهذا يجب مقارنة الجانب الكهربائي والميكانيكي معاً.

تحقق من النقاط التالية قبل اعتماد البديل:

• عدد الموصلات وموقع كل موصل على اللوحة.
• عدد الأرجل، موضع المفتاح، واتجاه القفل.
• الرموز المطبوعة قرب الموصلات، مثل التغذية أو الاتصال أو المدخلات.
• الجهد الاسمي ونوعه، مثل AC أو DC، حيثما كان مبيّناً.
• القطبية في موصلات التيار المستمر.
• تصنيف التيار والقدرة، إن كان ذا صلة بالوظيفة.
• نوع الإشارة أو ناقل الاتصال بحسب وثائق النظام.
• أبعاد اللوحة، ارتفاع المكونات، وفتحات التثبيت.
• توافق الغلاف أو اللوحة الأمامية أو الحامل مع القطعة الجديدة.

لا تعتمد على تبديل الموصلات يدوياً أو قص الكوابل لجعل قطعة تبدو مناسبة. هذا قد يسبب تلفاً فورياً للوحة أو لوحدة تحكم المصعد، وقد يعقّد التشخيص اللاحق. أي محول أو كابل تحويل يجب أن يكون جزءاً موثقاً من حل الاستبدال، وأن يركبه فني مؤهل ضمن إجراءات السلامة المعتمدة.

افحص حالة البيئة المحيطة

في الإمارات، تتطلب غرف المعدات والمكونات الإلكترونية عناية خاصة بظروف الموقع الفعلية، مثل الحرارة، الغبار، الرطوبة، أو آثار التكاثف داخل مناطق الخدمة. إذا تكرر تلف لوحات العرض أو الاتصال، لا تعامل كل حالة كعطل قطعة منفردة قبل فحص مصدر التغذية، التأريض، إحكام خزانة التحكم، وحالة الكوابل.

البديل المتوافق لن يعالج سبباً جذرياً مثل دخول الرطوبة أو تذبذب التغذية. توثيق هذه الملاحظات مع طلب الاستبدال يساعد فريق الصيانة على تحديد ما إذا كانت هناك حاجة إلى معالجة إضافية في الموقع.

التعامل مع المكونات المتوقفة أو المعاد تسميتها

عندما تصبح القطعة القديمة غير متاحة أو تحمل تسمية قديمة، توجد عدة مسارات محتملة. لا يكون أحدها مناسباً دائماً، ويجب توضيح حالة كل مسار قبل اتخاذ قرار الشراء.

المكوّنات المعاد تسميتها أو ذات الكود الجديد تحتاج إلى ما يثبت العلاقة بين الرقم القديم والجديد. لا يكفي وصف مثل “يناسب ThyssenKrupp” من دون رقم مرجعي أو مطابقة للبيانات الفنية. اسأل تحديداً: هل يحل هذا الرقم محل الرقم القديم؟ هل هو تركيب مباشر؟ هل يحتاج إلى إعداد أو برمجة؟ وما الذي يبقى غير متوافق إن وُجد؟

من الأخطاء الشائعة شراء لوحة “مشابهة” لتجربة تركيبها في الموقع. في مصاعد الركاب، التجربة غير المخططة ترفع وقت التوقف وتربك تشخيص العطل، خصوصاً عندما تكون اللوحة جزءاً من شبكة المقصورة أو منظومة الإشارات.

مستندات يجب طلبها من المورّد

جودة طلب الشراء تحدد جودة المطابقة. سواء كان التوريد لمقاول صيانة أو مستورد أو موزع أو فريق تحديث، اطلب وثائق تربط العرض بالقطعة المطلوبة بدل الاكتفاء باسم المنتج.

ينبغي أن يتضمن عرض المورّد أو تأكيده، بحسب طبيعة القطعة، ما يلي:

• رقم القطعة المعروض كاملاً ورقم المراجعة إن كان متاحاً.
• توضيح حالة القطعة: جديدة، مجددة، أو بديل متوافق.
• بيان مكتوب عن علاقة التوافق برقم القطعة الأصلي.
• صور للقطعة الفعلية أو صور توضيحية مع التنبيه إن لم تكن للقطعة ذاتها.
• بيانات الموصلات والتغذية والأبعاد المهمة.
• قائمة بالمكونات المضمنة والمستثناة، مثل الكابلات أو الغطاء أو الحامل.
• توضيح الحاجة إلى برمجة أو إعداد أو أدوات خاصة.
• شروط الفحص والإرجاع والضمان المتفق عليها تجارياً.
• متطلبات التغليف والنقل عند التعامل مع لوحات إلكترونية حساسة.

للمشترين بالجملة أو فرق التوريد، يفيد إنشاء نموذج طلب موحد يمنع فقدان التفاصيل. اجعل حقول رقم القطعة، المراجعة، موديل وحدة التحكم، الصور، وعدد الوحدات حقولاً إلزامية. هذا يقلل زمن الاستيضاحات ويعطي المورّد أساساً عملياً للمقارنة.

تورد Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة والمشترين من الشركات. عند إرسال استفسار عن قطع TKE أو ThyssenKrupp، تكون المطابقة أدق عندما يرفق الطلب رقم اللوحة والمراجعة وصور الموصلات وبيانات وحدة التحكم، بدلاً من الاعتماد على اسم العلامة فقط.

قائمة التحقق من الاستبدال قبل التركيب

استخدم القائمة التالية قبل تحرير أمر الشراء، ثم مرة أخرى قبل تركيب القطعة. وجود توثيق بسيط هنا قد يمنع توقفاً غير ضروري للمصعد أو طلباً مكرراً.

• [ ] تم تأكيد رقم القطعة الأصلي كاملاً من الملصق أو الوثائق.
• [ ] تم تسجيل رقم المراجعة أو بيان عدم وضوحه.
• [ ] تم تحديد موديل وحدة التحكم وعائلة المصعد.
• [ ] تمت مقارنة صور الواجهة والخلفية والموصلات.
• [ ] تم التحقق من عدد الأرجل، المفتاح، اتجاه التركيب، وترتيب الموصلات.
• [ ] تمت مراجعة الجهد والقطبية ونوع الإشارات المتاحة.
• [ ] تم تأكيد الأبعاد وفتحات التثبيت ومساحة الغلاف.
• [ ] تم توضيح ما إذا كانت القطعة مطابقة أو بديلة أو مجددة.
• [ ] تم تأكيد أي برمجة أو كابل تحويل أو ملحق مطلوب.
• [ ] تم فحص سبب العطل المحتمل في التغذية والكابلات قبل استبدال اللوحة.
• [ ] سيجري التركيب والاختبار بواسطة فني مصاعد مؤهل ووفق إجراءات الموقع.

بعد التركيب، لا تكتفِ بتشغيل أولي سريع. اختبر الوظائف المرتبطة بالقطعة ضمن التشغيل الطبيعي: عرض الطوابق والاتجاهات، استجابة أزرار المقصورة عند صلتها باللوحة، الاتصال بين المكونات، وثبات الأداء خلال عدة دورات. دوّن رقم القطعة المركبة ومراجعتها في سجل الصيانة لتسهيل أي استبدال لاحق.

أسئلة شائعة

هل يمكن استخدام قطعة TKE حديثة بدلاً من قطعة ThyssenKrupp قديمة؟

قد يكون ذلك ممكناً، لكنه ليس قاعدة عامة. يلزم تأكيد أن الرقم الجديد بديل موثق للرقم القديم، مع فحص المراجعة والموصلات والتغذية والبرمجة المطلوبة. الاسم التجاري وحده لا يثبت التوافق.

هل تكفي صورة اللوحة للحصول على بديل؟

الصورة مفيدة، لكنها غير كافية عادةً. ينبغي إرفاق رقم القطعة، رقم المراجعة، صور الموصلات، ومعلومات وحدة التحكم. الصور وحدها قد لا تظهر كود الإصدار أو تخصيص الأرجل.

ما الفرق بين رقم اللوحة ورقم المراجعة؟

رقم اللوحة يحدد طراز القطعة أو تجميعتها، بينما يشير رقم المراجعة إلى إصدار محدد من ذلك الطراز. قد تختلف مراجعتان في تفاصيل تؤثر في التوافق، لذلك يجب إدراجهما معاً في طلب الشراء.

هل يمكن استبدال لوحة العرض دون فحص وحدة التحكم؟

لا يُنصح بذلك. فلوحة العرض تعتمد غالباً على تغذية وإشارات واتصال مصدرها وحدة التحكم أو شبكة المقصورة. يجب التأكد من سلامة هذه المصادر قبل الجزم بأن اللوحة هي سبب العطل.

لتحضير طلب دقيق لقطع thyssenkrupp elevator parts، اجمع رقم القطعة والمراجعة وصور الموصلات وبيانات وحدة التحكم في ملف واحد، ثم قارن العرض الفني بهذه البيانات بنداً بنداً قبل الشراء أو التركيب.
